Product Description
Termék részletei

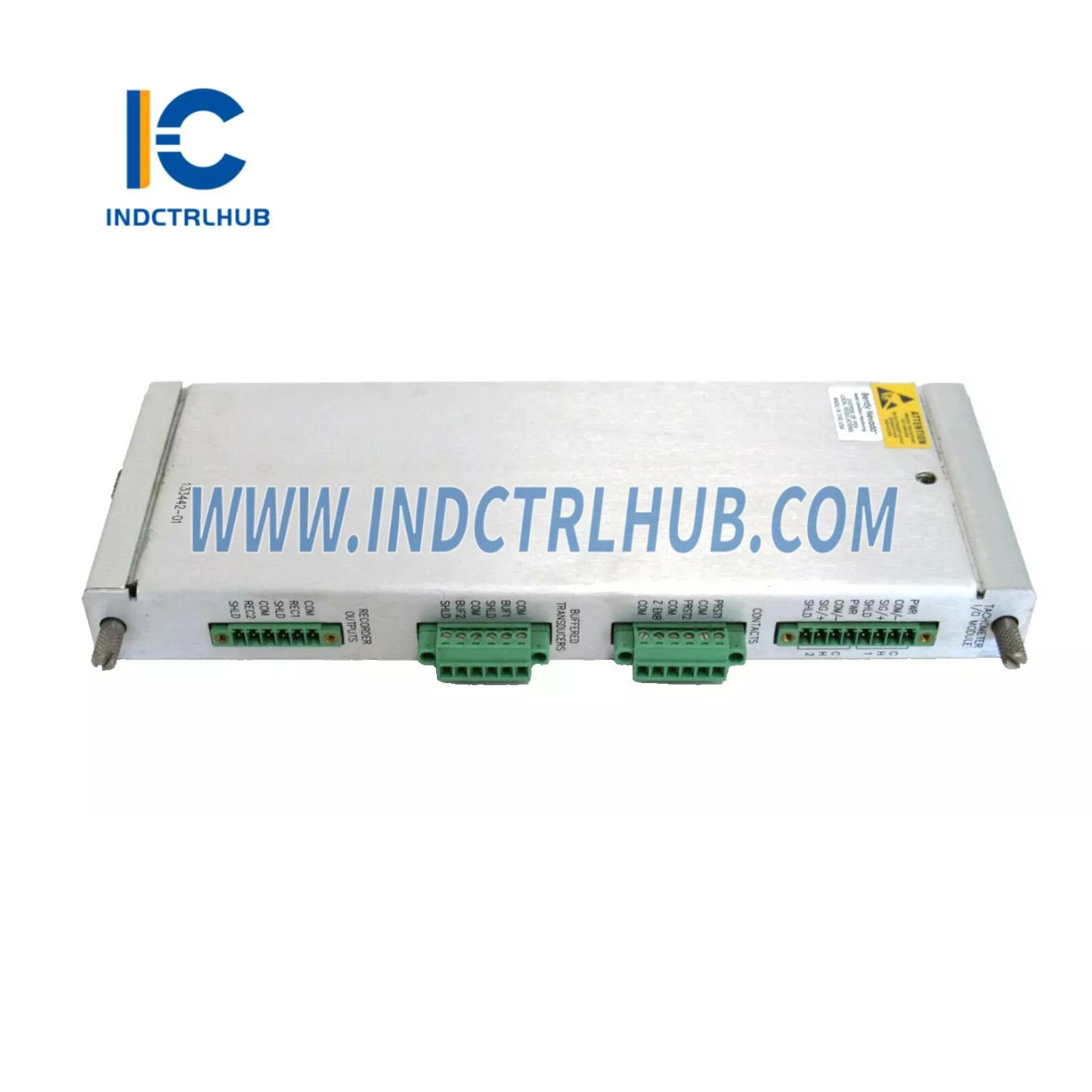

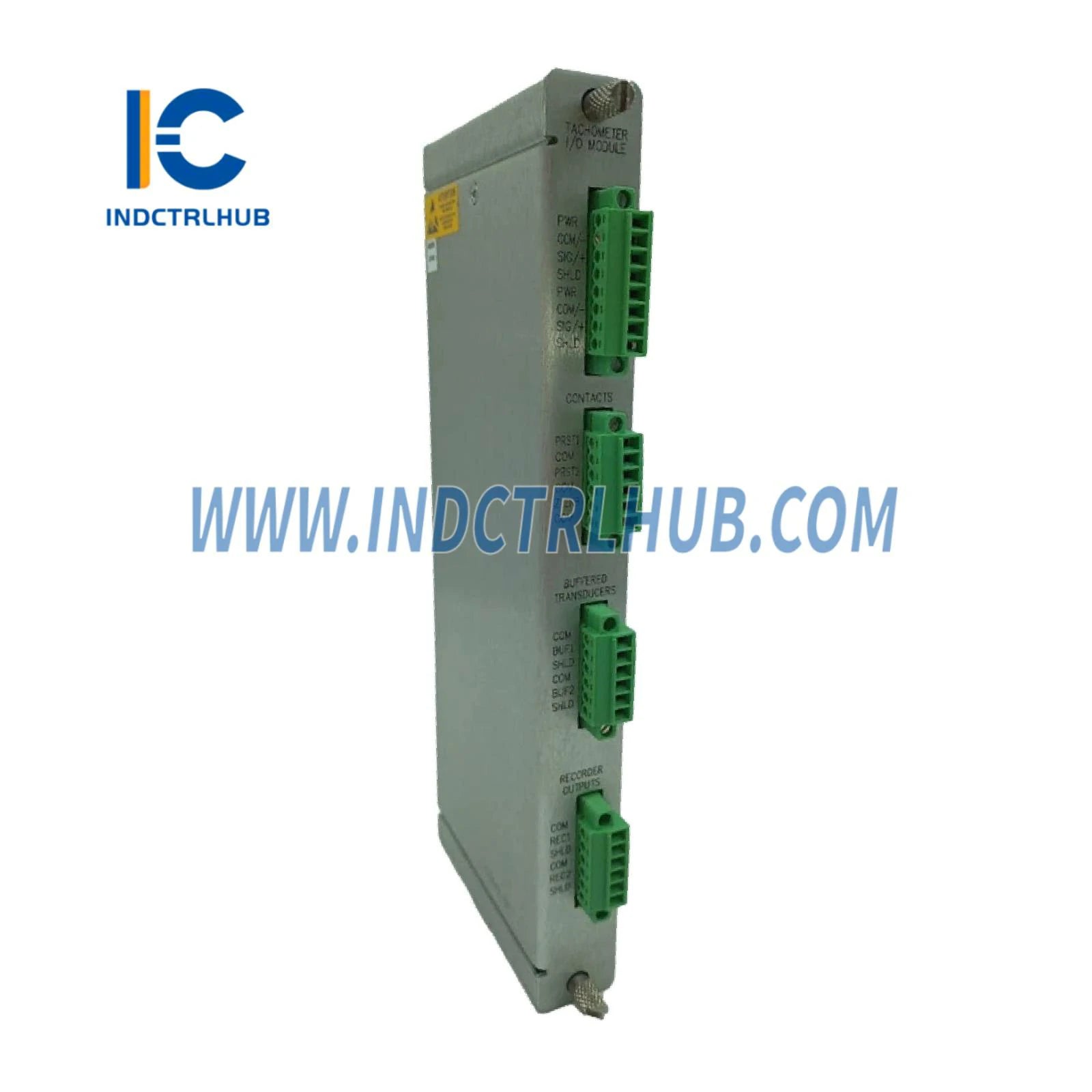

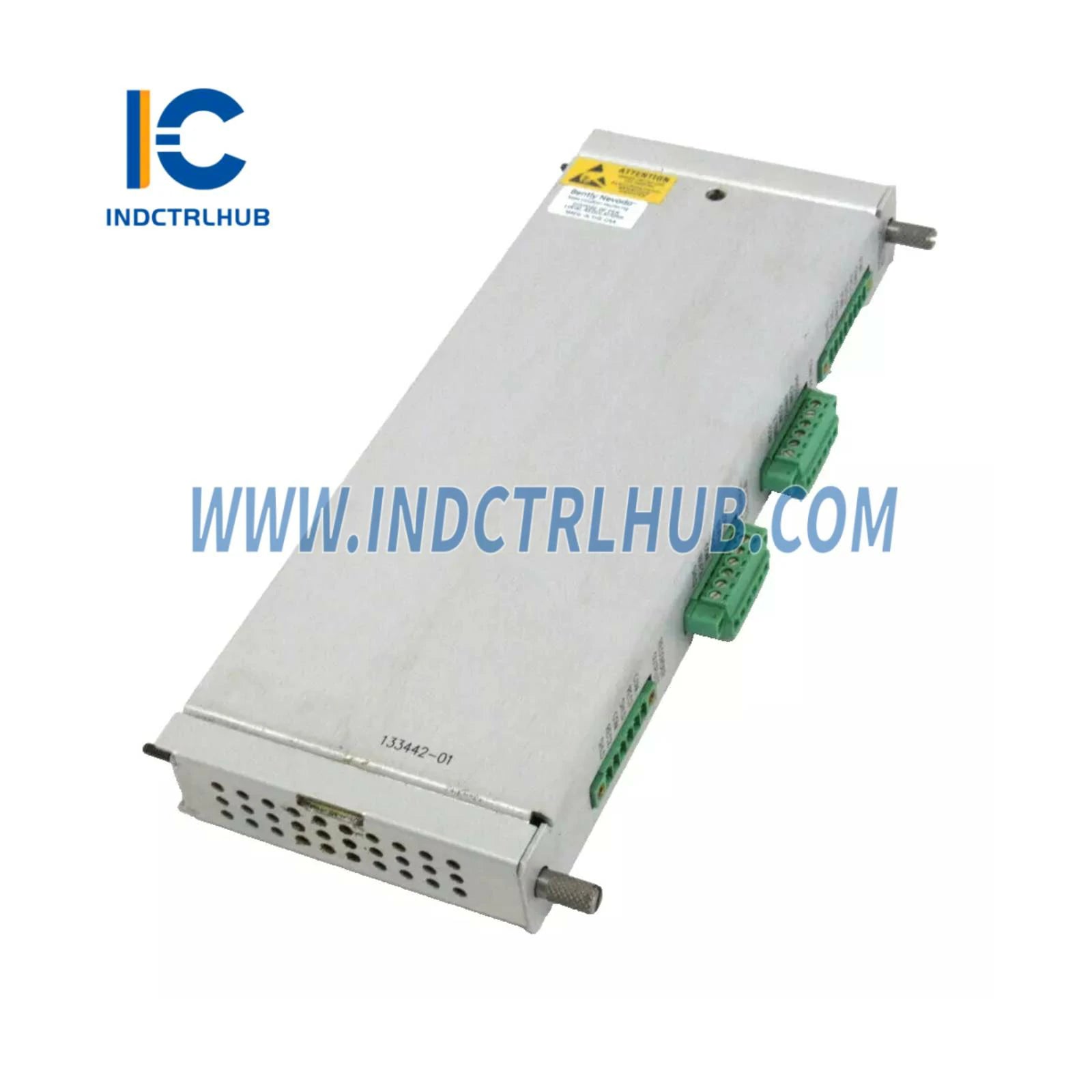

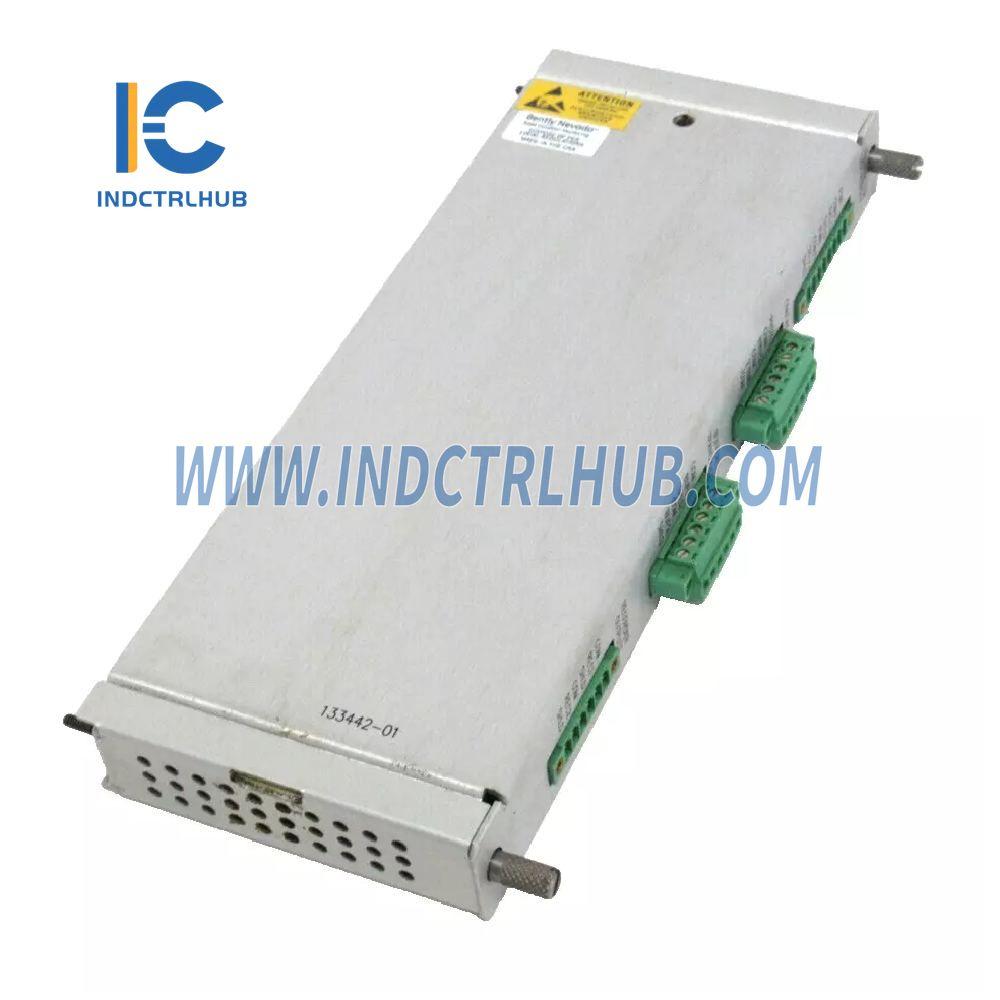

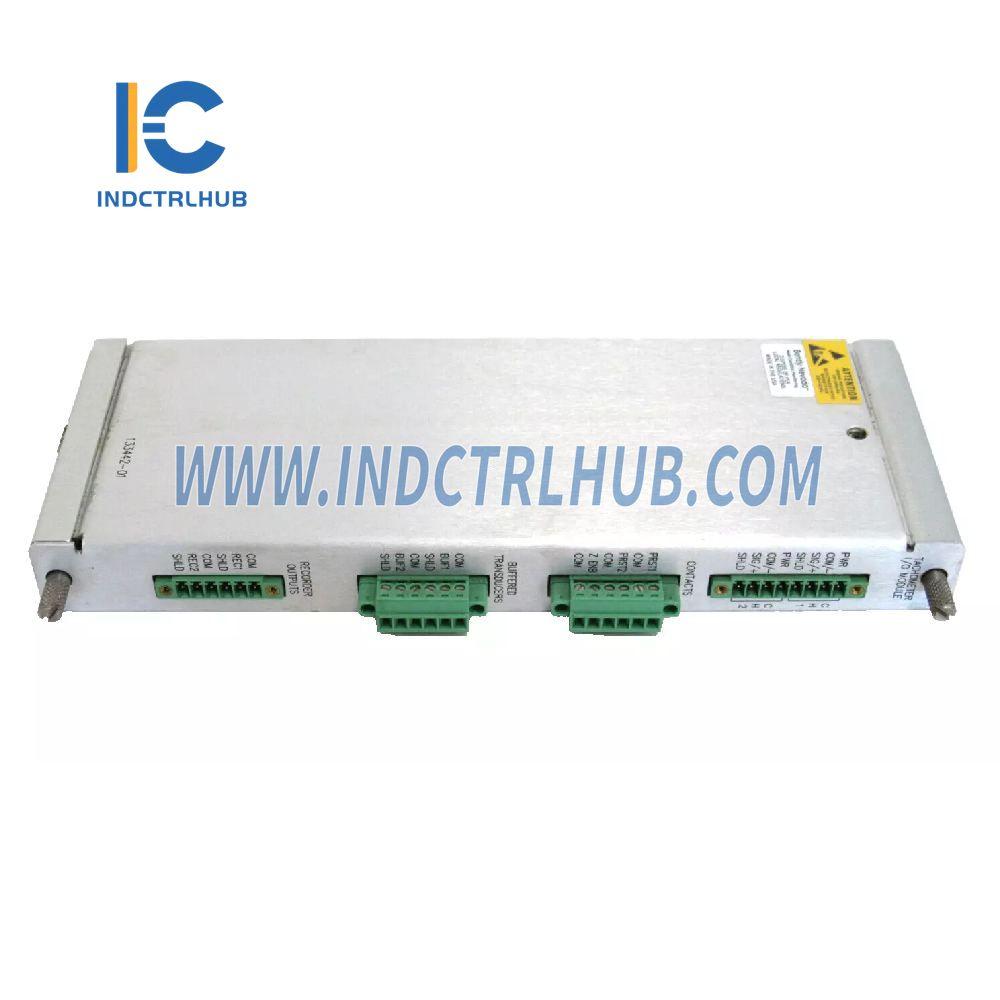

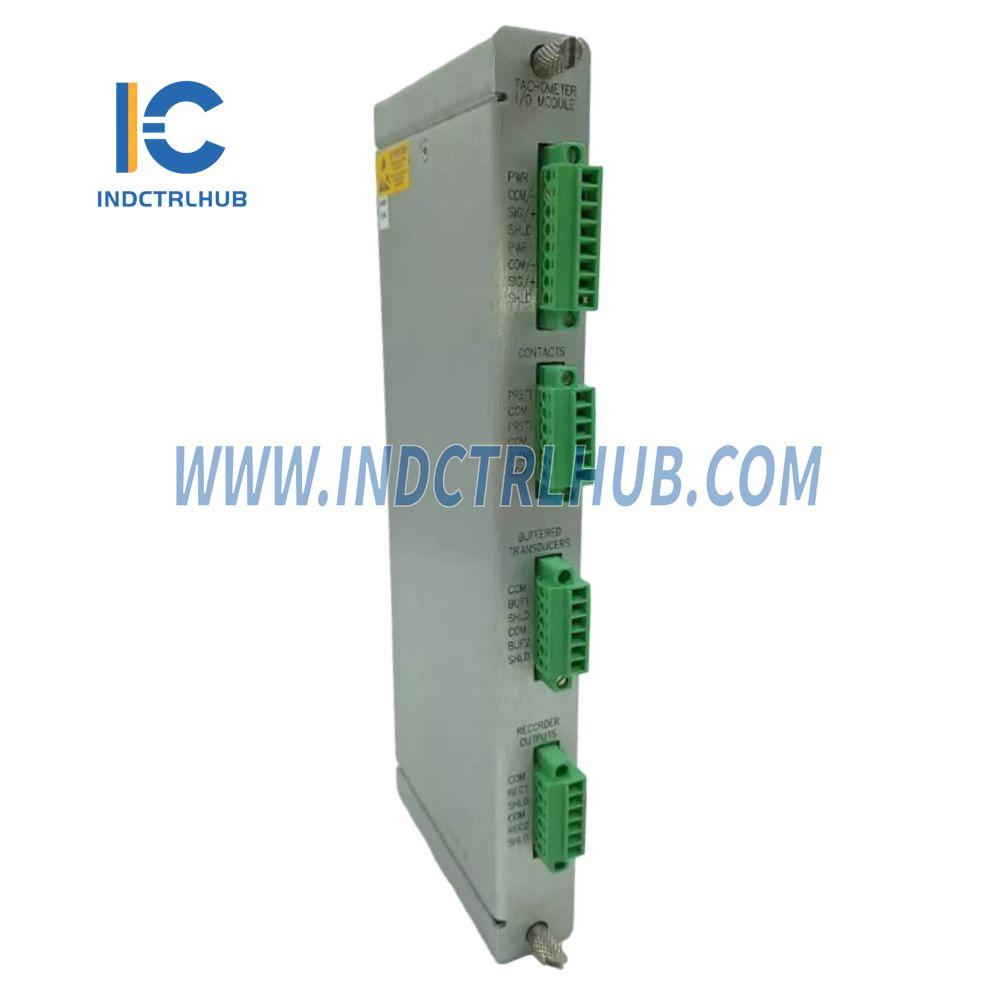

| Gyártó | Bently Nevada |
|---|---|

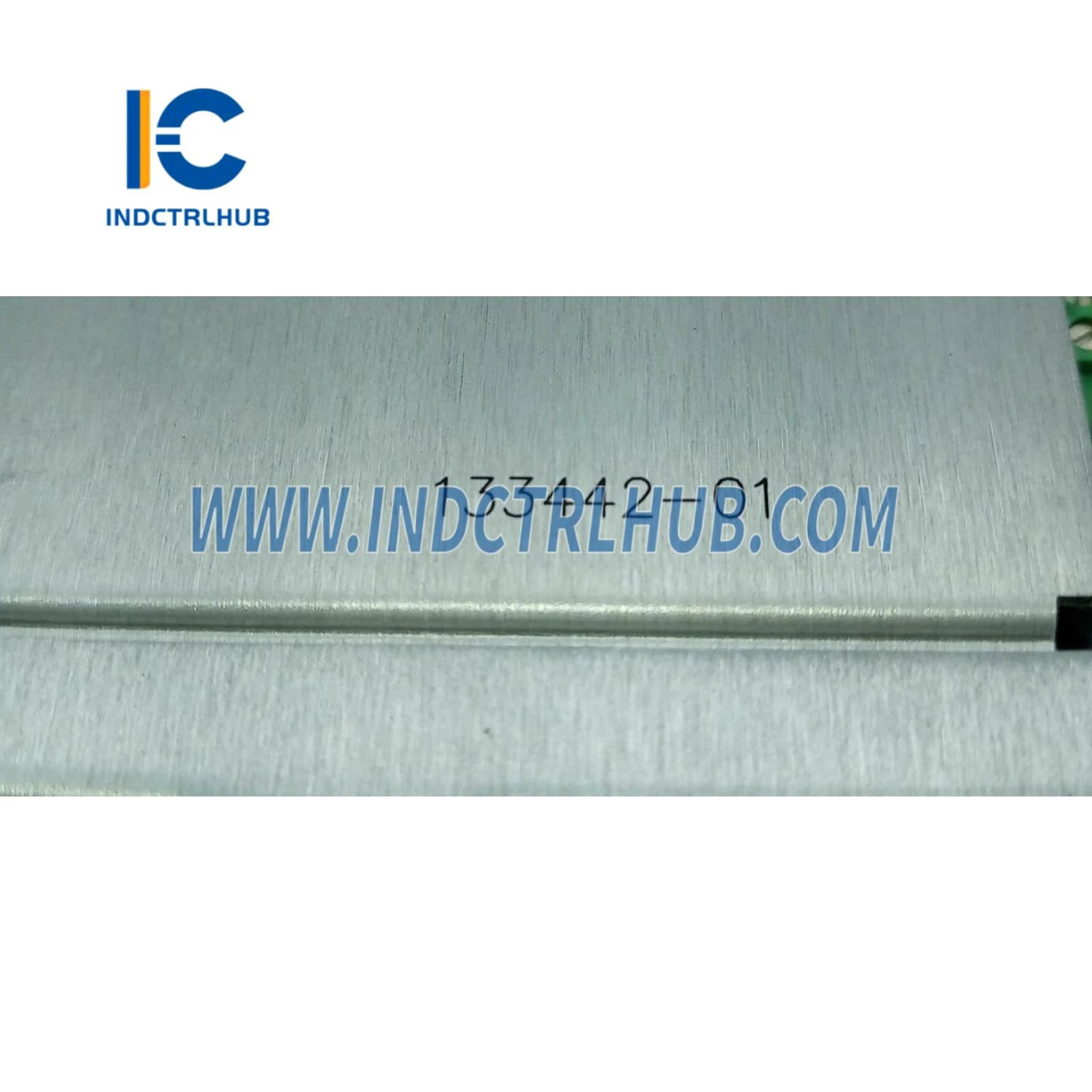

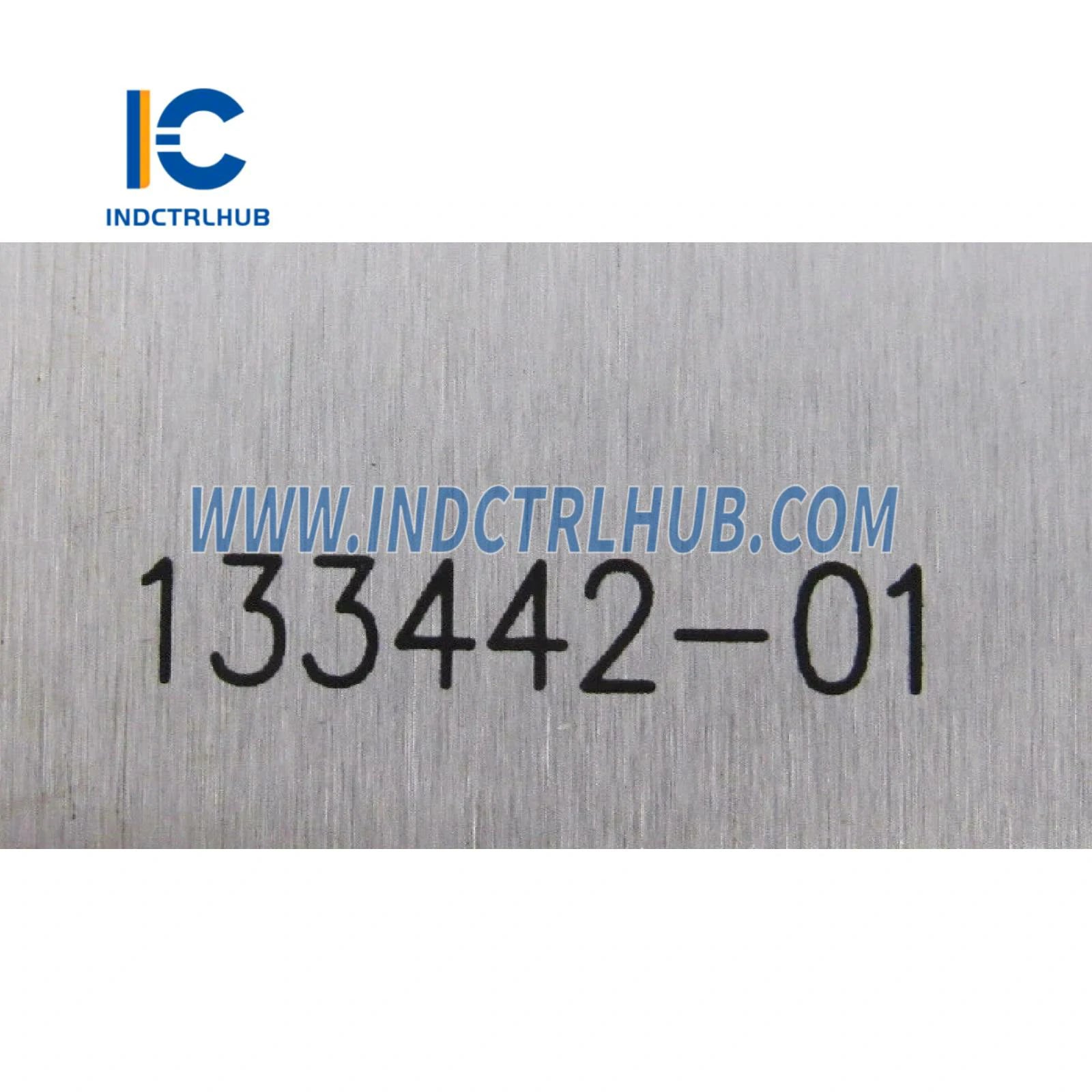

| Modell/cikkszám | 133442-01 |
| Leírás | I/O modul belső lezárásokkal |
Műszaki adatok
Kimenetek
Előlapi LED-ek:
- OK LED: Jelzi a 3500/50M Tachométer modul megfelelő működését.
- TX/RX LED: Jelzi a kommunikációs tevékenységet a 3500-as rack többi moduljával.
- Bypass LED: Jelzi, amikor a Tachométer modul Bypass módban van.
Pufferelt átalakító kimenetek:
- Az előlapon csatornánként egy koaxiális csatlakozó található.
- Védett rövidzárlatok és ESD ellen.
- Pufferelt kimenetek elérhetők a I/O modulon keresztül Euro-stílusú csatlakozókon.
- Kimeneti impedancia: 550 Ω.
Átalakító tápellátás:
- 24 V egyenfeszültség, Csatornánként maximum 40 mA.
Rögzítő kimenetek:
- +4-től +20 mA-ig: Arányos a modul teljes skálájával (ford/perc vagy ford/perc).
- Független rögzítő értékek minden csatornához.
- A rövidzárlatok a rögzítő kimenetein nem befolyásolják a modul működését.
Feszültség-kompenzáció (áramkimenet):
- 0-tól +12 Vdc tartomány a terhelésen.
- Terhelési ellenállás: 0-tól 600 Ω-ig.
- Felbontás: 0,3662 µA bitenként.
- Pontosság: ±0,25% hiba szobahőmérsékleten, ±0,7% az üzemi hőmérséklet-tartományban.
- Frissítési sebesség: ~100 ms.
Fizikai specifikációk
Bemeneti/kimeneti modulok (nem elválasztó):
- Méretek: 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in).
- Súly: 0,20 kg (0,44 lbs).
Bemeneti/kimeneti modulok (belső elválasztó):
- Méretek: 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in).
- Súly: 0,46 kg (1,01 lbs).
Szekrényhely igény
- Monitor modul: 1 teljes magasságú első foglalat.
- Bemeneti/kimeneti modul: 1 teljes magasságú hátsó foglalat.
