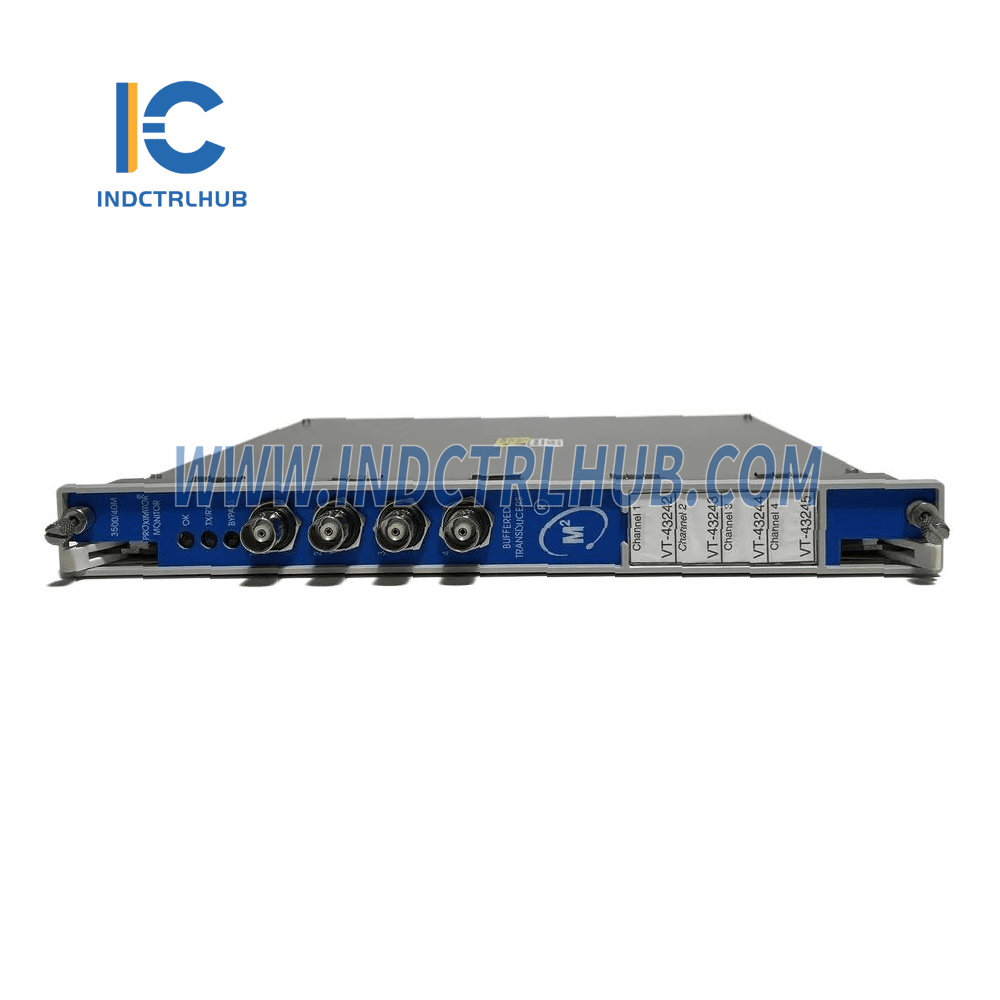

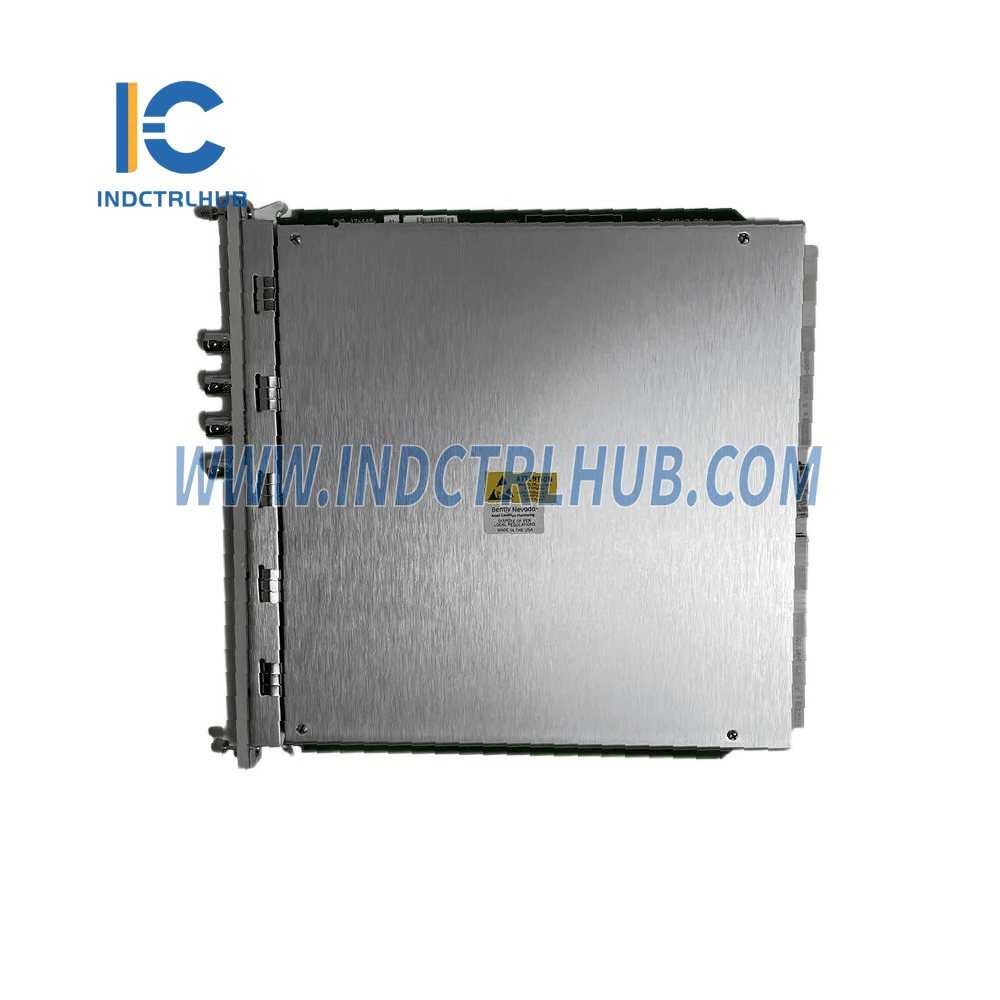

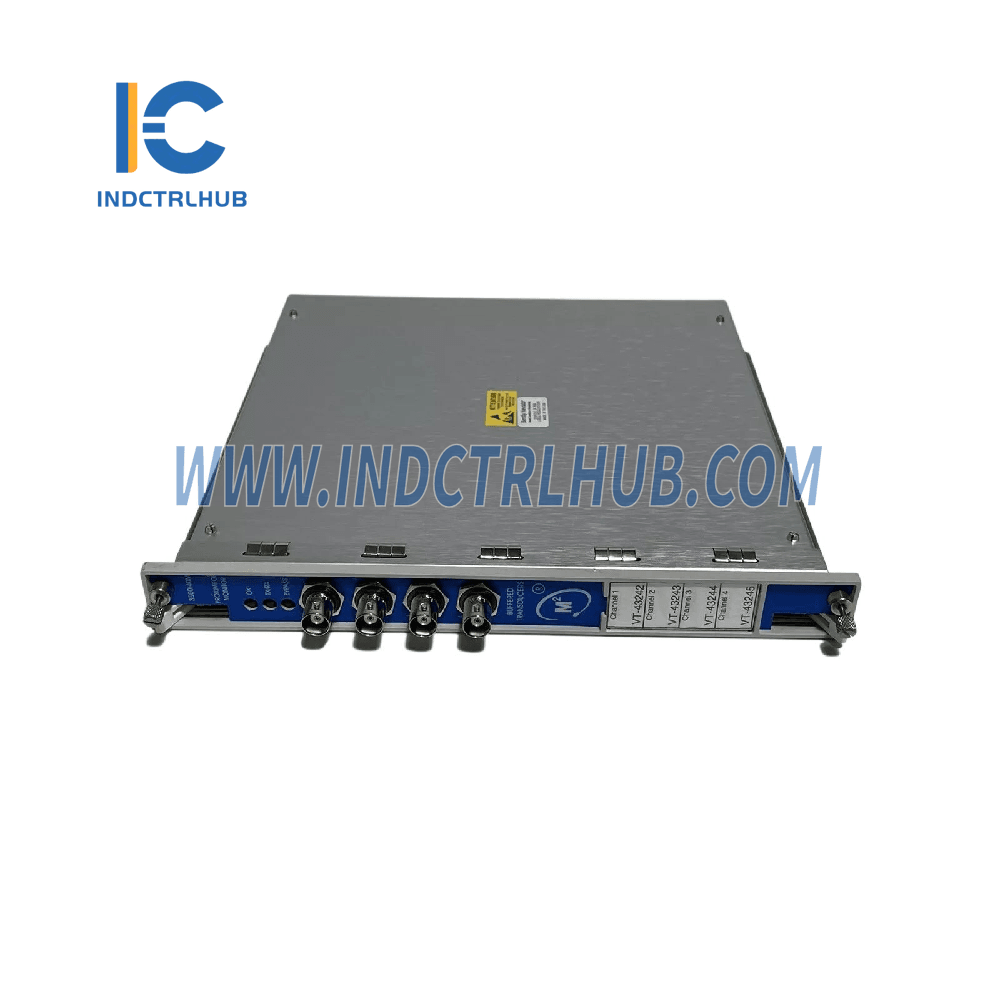

Bently Nevada 3500/42M 176449-02 Proximitor szeizmikus monitor

Termék áttekintés

• Gyártó: Bently Nevada
• Sorozat: 3500/42M
• Modell/cikkszám: 176449-02
• Típus: Proximitor Szeizmikus Monitor
• Funkció:
  • A 3500/42M Proximitor Szeizmikus Monitor egy négycsatornás monitor, amely gépvédelmet biztosít a rezgés- és pozícióparaméterek felhasználó által beállított riasztási határértékekkel való összehasonlításával.
  • Fogadja a közelség- és szeizmikus átalakítók bemenetét, kondicionálja a jeleket rezgés- és pozíciómérésekhez, és közli a lényeges gépi adatokat az üzemeltetési és karbantartási személyzettel.

Műszaki adatok

Bemenetek

• Jel: 1–4 átalakító jelét támogatja (közelség, sebesség vagy gyorsulás).
• Teljesítményfogyasztás: 7,7 Watt (tipikus).
• Bemeneti impedancia: 10 kΩ szabványos I/O-hoz (Proximitor és gyorsulás bemenetek).

Érzékenység

• Radiális rezgés, tolóerő, excentricitás:
  • 3,94 mV/μm (100 mV/mil) vagy 7,87 mV/μm (200 mV/mil).
• Különbségi tágulás:
  • 0,394 mV/μm (10 mV/mil) vagy 0,787 mV/μm (20 mV/mil).
• REBAM:
  • 40 mV/μm (1000 mV/mil) vagy 80 mV/μm (2000 mV/mil).
• Gyorsulás:
  • 10 mV/(m/s²) (100 mV/g).
• Sebesség:
  • Opciók: 20 mV/(mm/s) csúcs, 5,8 mV/(mm/s) csúcs vagy 4 mV/(mm/s) csúcs.

Kimenetek

• Előlapi LED-ek:

  • OK LED: Világít, amikor a monitor megfelelően működik.
  • TX/RX LED: Villog, amikor kommunikál más rack modulokkal.
  • Bypass LED: Világít, amikor a monitor átvezető módban van.

• Pufferelt transzducer kimenetek:

  • Koaxiális csatlakozó minden csatornához.
  • Rövidzárlat elleni védelem.

• Felvevő kimenet:

  • Kimeneti jel: +4-től +20 mA-ig (arányos a monitor teljes skálájával).
  • Feszültség-kompatibilitás: 0–12 Vdc terhelési ellenálláson 0–600 Ω között.
  • Felbontás: 0,3662 µA bitenként ±0,25% hibával szobahőmérsékleten.

• Tengely abszolút pufferelt kimenetek:

  • Csatornacsoportonként egy kimenet.
  • Kimeneti impedancia: 300 Ω.

Környezeti határok

• Működési hőmérséklet:
  • Standard modulok: -30°C-tól +65°C-ig (-22°F-tól +150°F-ig).
  • Átvezető modulok: 0°C-tól +65°C-ig (32°F-tól +150°F-ig).
• Tárolási hőmérséklet: -40°C-tól +85°C-ig (-40°F-tól +185°F-ig).
• Páratartalom: 95% nem kondenzálódó.

Fizikai méretek

• Monitor modul (Főlap):

  • Magasság: 241,3 mm (9,50 in).
  • Szélesség: 24,4 mm (0,96 in).
  • Mélység: 241,8 mm (9,52 in).
  • Súly: 0,91 kg (2,0 lbs).

• I/O modulok:

  • Nem gátas I/O:
    • Méretek: 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in).
    • Súly: 0,20 kg (0,44 lbs).
  • Gátas I/O:
    • Méretek: 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in).
    • Súly: 0,46 kg (1,01 lbs).

• Szekrényhely igény:

  • Monitor: 1 teljes magasságú első slot.
  • I/O modulok: 1 teljes magasságú hátsó slot.

Rendelési információk

A modell szám formátuma 3500/42-AA-BB, ahol:

A: I/O modul típusa

B: Veszélyes terület jóváhagyási opció
