Product Description
Termék részletei
| Gyártó | Bently Nevada |
|---|---|
| Sorozat | 3500/25 |

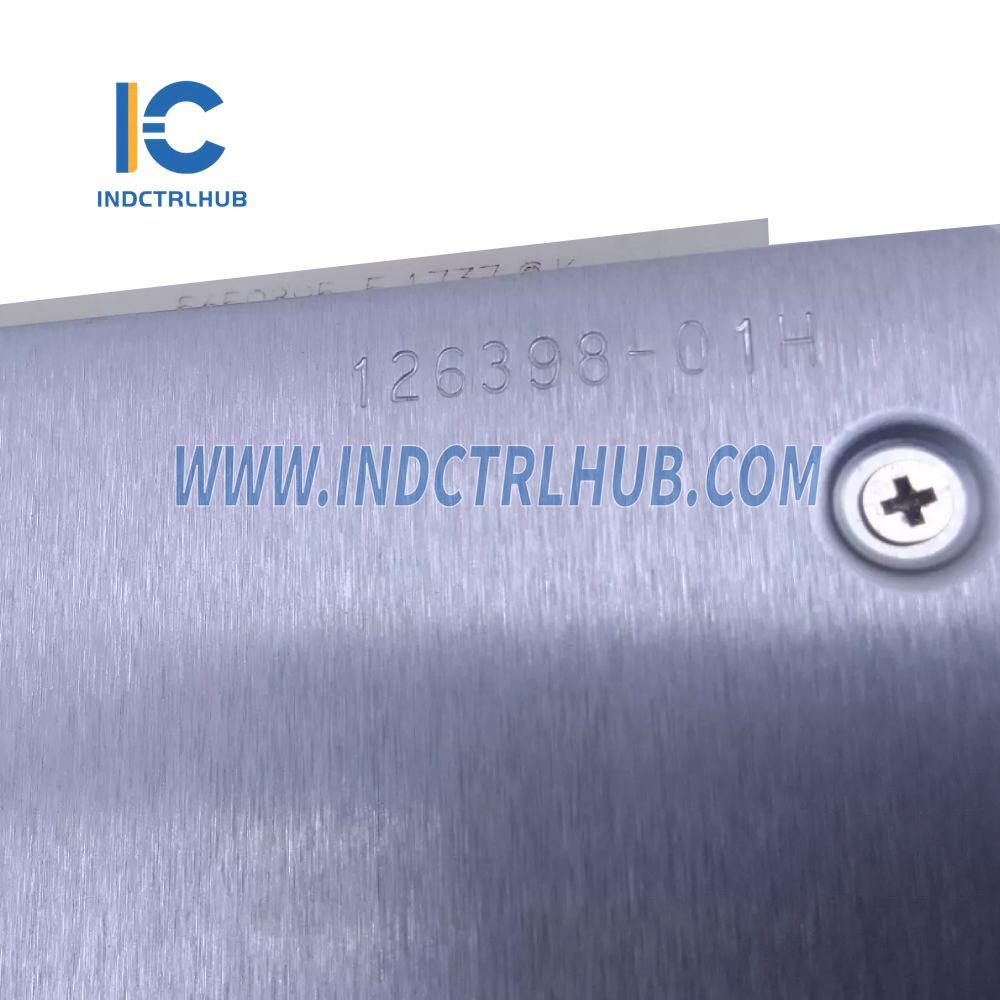

| Modell/cikkszám | 126398-01H |
| Modelltípus | Fejlesztett Keyphasor modul |
Leírás

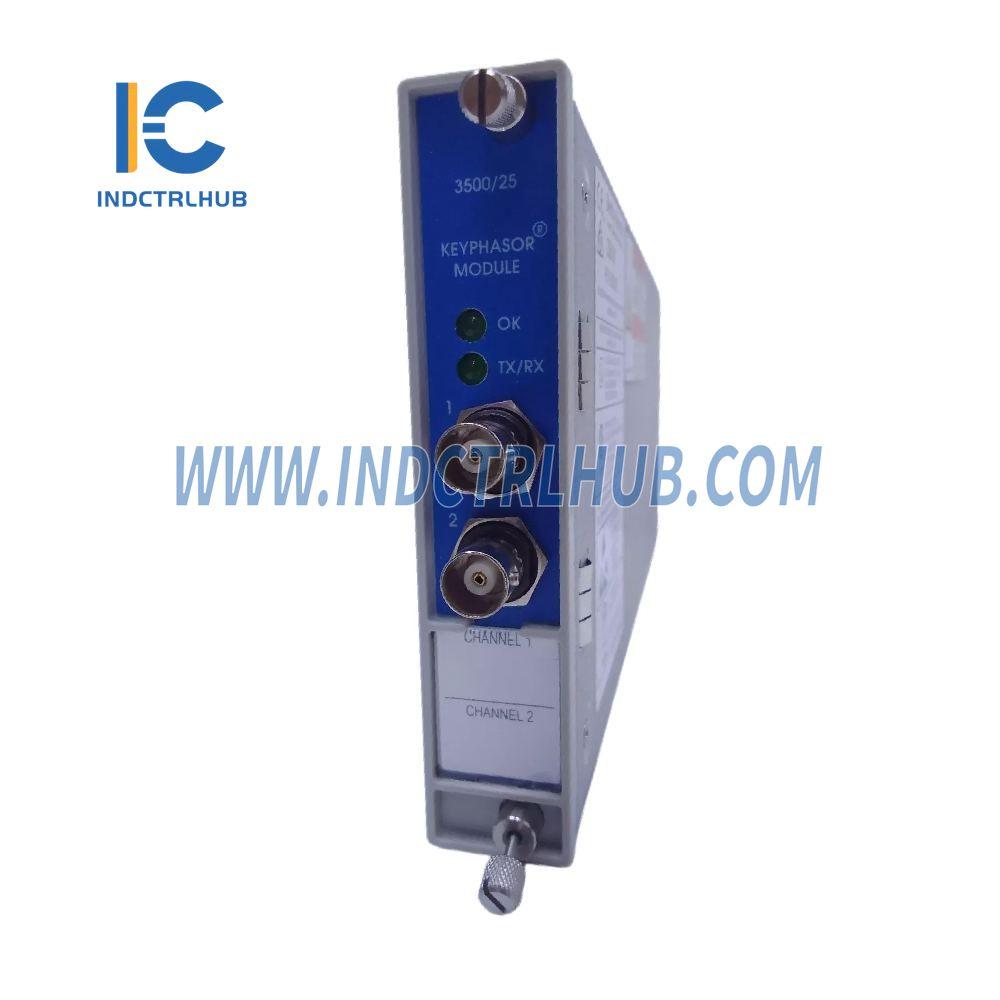

A 3500/25 Enhanced Keyphasor Module egy félmagasságú, kétcsatornás modul, amely Keyphasor jeleket biztosít a 3500 rack monitor moduljai számára. Bemeneti jeleket fogad közelségérzékelőktől vagy mágneses jeladóktól, és ezeket digitális Keyphasor jelekké alakítja, amelyek jelzik, amikor a tengely Keyphasor transzducere egybeesik a Keyphasor jellel.
Ez a modul támogatja:
- Normál konfiguráció: Legfeljebb négy Keyphasor jel
- Páros konfiguráció: Legfeljebb nyolc Keyphasor jel.
Műszaki adatok
Energiafogyasztás:
- 3,2 watt (tipikus)
Jelbemenetek:
- Elfogadja a közelségérzékelő vagy mágneses jeladók jeleit.
-
Jel tartomány:
- Nem izolált I/O modulok: +0,8 V-tól -21,0 V-ig
- Izolált I/O modulok: +5 V-tól -11 V-ig
- A modul belsőleg korlátozza a határon túli jeleket.
-
Mágneses jeladó sebességkövetelmény:
- Minimális tengelysebesség: 200 rpm (3,3 Hz)
Bemeneti impedancia:
- 21,8 kΩ (minimum)
Rendelési információk
| Opció | Leírás |
|---|---|
| A: Csatornák száma | 01: Egyszeres félmagasságú 2-csatornás Keyphasor kártya (2 csatorna) 02: Két félmagasságú 2-csatornás Keyphasor kártya (4 csatorna) |
| B: I/O modul típusa | 01: I/O modul belső csatlakozásokkal 02: I/O modul külső csatlakozásokkal 03: Belső korlátos I/O belső csatlakozásokkal 04: Szigetelt I/O modul belső csatlakozásokkal (mágneses érzékelőkhöz) 05: Szigetelt I/O modul külső csatlakozásokkal (mágneses érzékelőkhöz) |
| C: Ügynökségi jóváhagyási opció | 00: Nem szükséges 01: cNRTLus (1. osztály, 2. rész) 02: ATEX/IECEx/CSA (1. osztály, 2. zóna) |
Fizikai méretek
| Méretek | Magasság x Szélesség x Mélység |
|---|---|
| Fő modul | 119,9 mm (4,72 in) x 24,4 mm (0,96 in) x 256,5 mm (10,10 in) |
| Súly | 0,34 kg (0,76 lbs) |
