Product Description

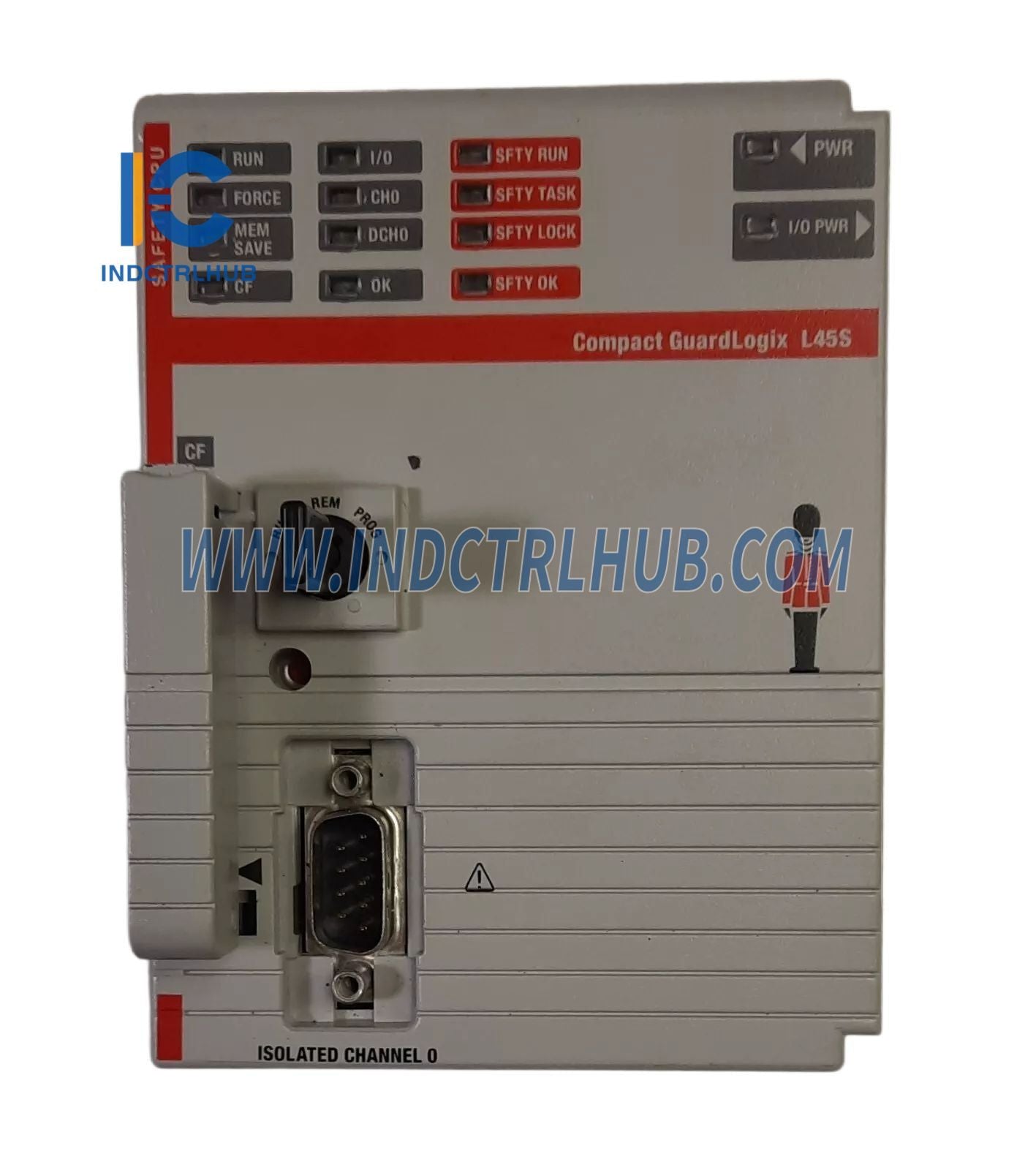

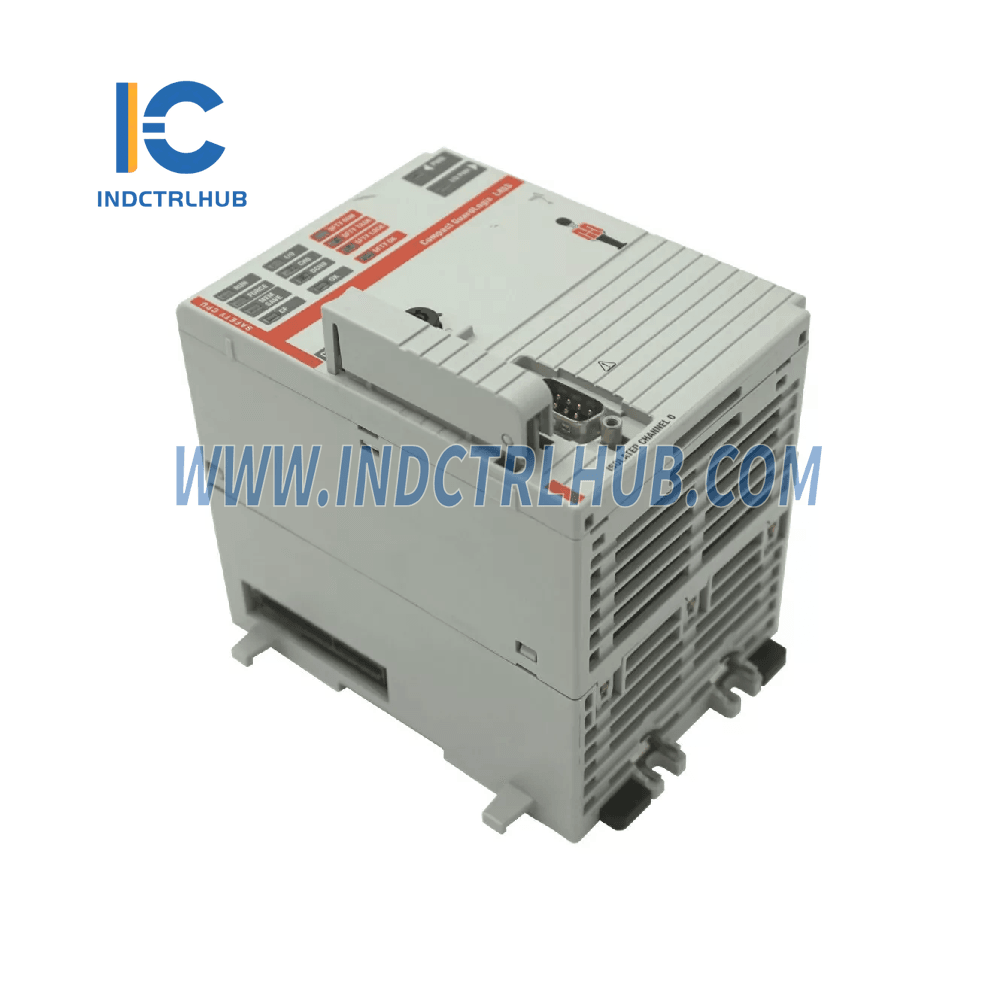

Termék részletek: Allen-Bradley Compact GuardLogix CPU (modell: 1768-L45S)
Általános áttekintés
- Gyártó: Allen-Bradley
- Modell/Tételszám: 1768-L45S
- Leírás: A Compact GuardLogix CPU biztonsági és szabványos vezérlési alkalmazásokhoz készült, integrált biztonsági és szabványos vezérlést biztosít egyetlen rendszerben. Legfeljebb 4 1768 modult és 4 mozgásmodult támogat, így alkalmas széles körű ipari alkalmazásokhoz, amelyek nagy teljesítményű vezérlést igényelnek.
Elektromos műszaki adatok
| Attribútum | Érték |
|---|---|
| Feszültségtípus | DC |
| 1768 modulok száma (max) | 4 |
| 1768 mozgásmodulok száma (max) | 4 |
| I/O bankok száma (max) | 3 |
| 1769 I/O modulok száma (max) | 30 |
| Áramfelvétel (1768) | 5,6 A @ 5V DC |
| Teljes áramfelvétel (1768 & 1769) | 7,6 A @ 5V DC |
| Helyi vezérlők védelme | Nem |
| Biztonsági modell | Nem |
| Kommunikációs közeg (optikai szál) | Nem |
| Kommunikációs közeg (vezeték nélküli) | Nem |
| Bővíthető | Igen |
| Elérhető szabványos alkalmazások | Igen |
| Kommunikációs közeg (réz) | Igen |
| Kommunikációs protokoll | Egyéb |
| Kommunikációs busz | RS-232 |
| 1768 kommunikációs modulok száma (max) | 2 |
| Tápegység távolsági besorolás | 4 modul |
| Áramfelvétel (1769) | 2,0 A @ 5V DC |
| Tápegység | 1768-PA3, 1768-PB3 |
| Vezeték kategória | 2 - kommunikációs portokon |
| Modul bővítési kapacitás | Két 1768 modul, tizenhat 1769 modul |
| Soros kábel | 1756-CP3 vagy 1747-CP3, 3 m kábel csatlakozókkal |
| Szigetelési feszültség | 30V (folyamatos), típusvizsgált 500V AC-n 60 mp-ig, RS-232 a rendszerhez |
Fizikai specifikációk
| Attribútum | Érték |
|---|---|
| Rögzítés típusa | DIN-sínre szerelés |
| Kijelzővel | Nem |
| PC csatlakozással | Igen |
| Modul helye | DIN sínre vagy panelre szerelhető |
| Kommunikációs portok | RS-232, teljesen szigetelt, max 38,4 Kbps |
| Panel rögzítő csavar nyomatéka | 1,16 Nm (10 in-lb), M4 vagy #8 csavarok használatával |
Környezeti specifikációk
| Attribútum | Érték |
|---|---|
| Ütés (működő állapotban) | 30 G |
| Környezeti levegő hőmérséklete (max) | 60 °C |
| Üzemi hőmérséklet | 0 °C |
| Tárolási hőmérséklet | -40 °C |
| Rezgés | 5 G @ 10...500 Hz |
| Relatív páratartalom | 5...95% nem kondenzáló |
Immunitás és kibocsátás
| Attribútum | Érték |
|---|---|
| Kibocsátások | CISPR 11 (IEC 61000-6-4) |
| EFT/B immunitás | ±4 kV @ 5 kHz a kommunikációs portokon |
| ESD ellenállóság | 6 kV érintkezéses kisülés, 8 kV légtér kisülés |
| Túláram átmeneti immunitás | ±2 kV vonal-föld (CM) a kommunikációs portokon |
| Vezetett RF immunitás | 10V rms 1 kHz-es szinuszhullám 80% AM-mel 150 kHz-től 80 MHz-ig |
| Sugárzott RF immunitás | 10 V/m 1 kHz-es szinuszhullám 80% AM-mel 80-tól 2000 MHz-ig, 10 V/m 200 Hz-es impulzus 100% AM-mel 900 MHz-en és 1890 MHz-en, 3 V/m 2000 MHz-től 2700 MHz-ig |
Egyéb műszaki adatok
| Attribútum | Érték |
|---|---|
| Robbanásbiztos | Nem |
| Észak-amerikai hőmérsékletkód | T4 |
Fő jellemzők
- Magas I/O és mozgásmodul támogatás: Akár 4 mozgásmodult és 30 1769-es I/O modult támogat.
- Bővíthető: További modulokkal bővíthető (akár 2 1768-as modul és 16 1769-es modul).
- Kommunikáció: RS-232 kommunikációt használ, akár 2 kommunikációs modullal.
- Környezeti tűrőképesség: Alkalmas 0°C és 60°C közötti működési hőmérsékletre, ellenáll a rázkódásnak (30 G) és rezgésnek (5 G).
- Fejlett immunvédelmi védelem: Megbízható működést biztosít zord környezetben EFT/B, ESD és sugárzott RF immunitás mellett.
