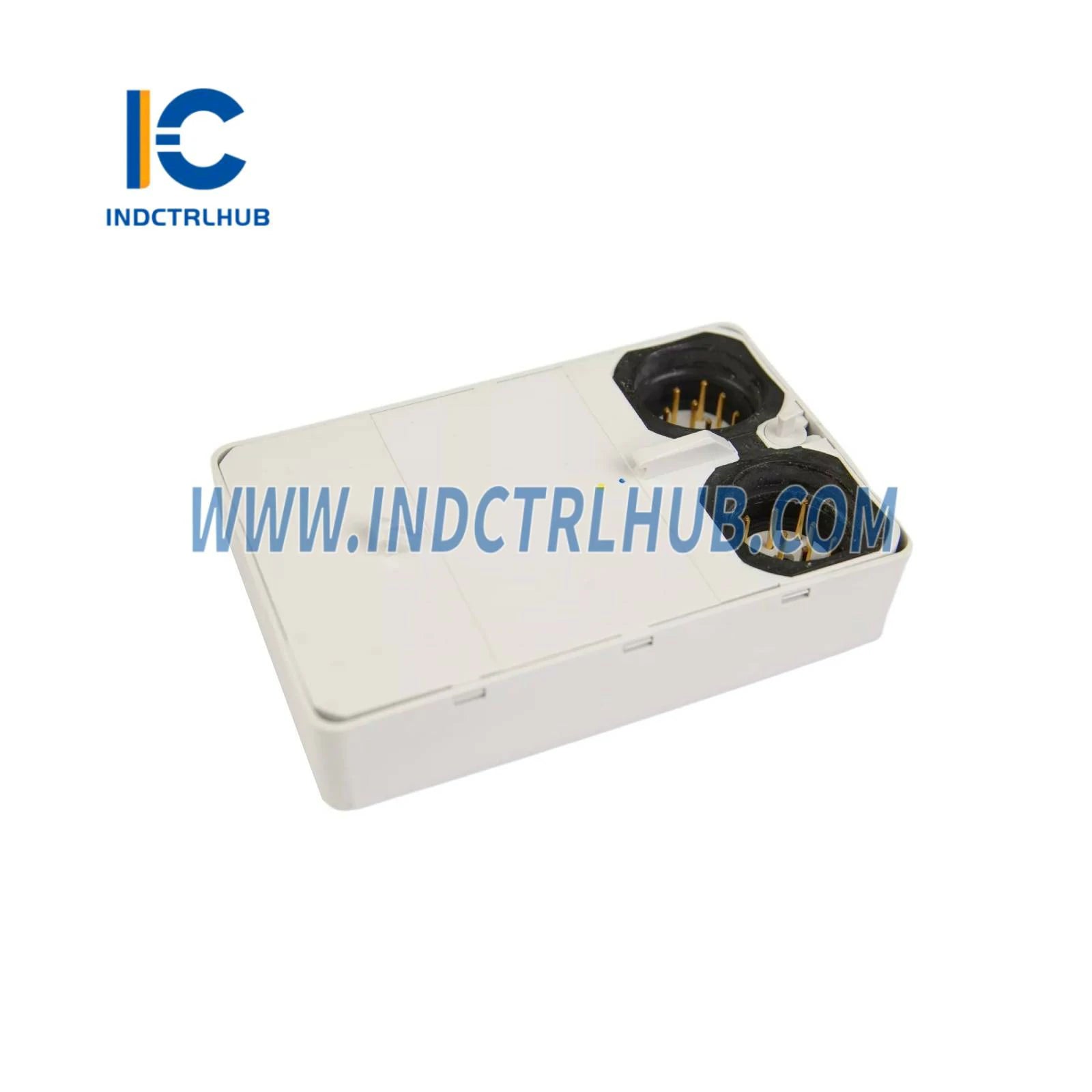

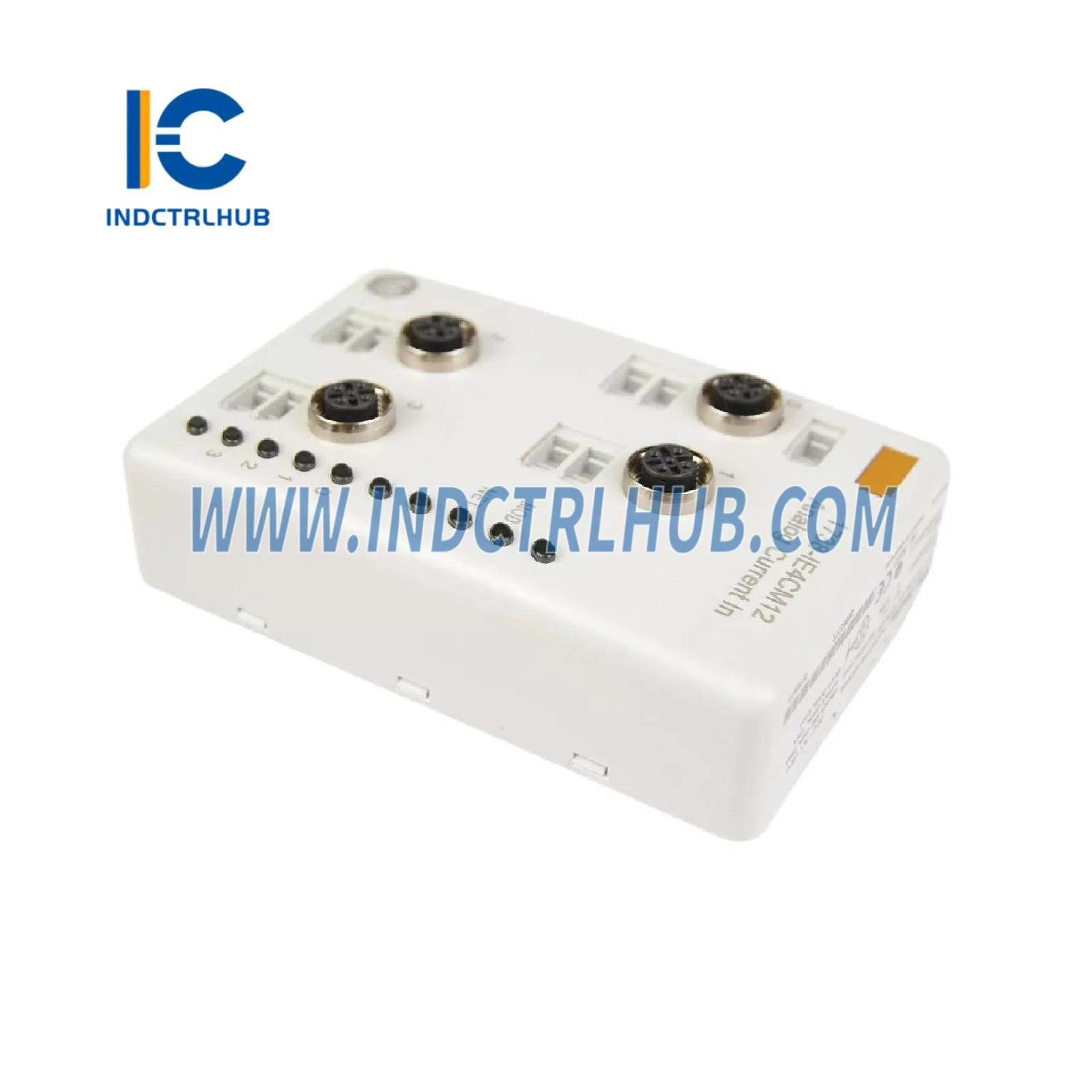

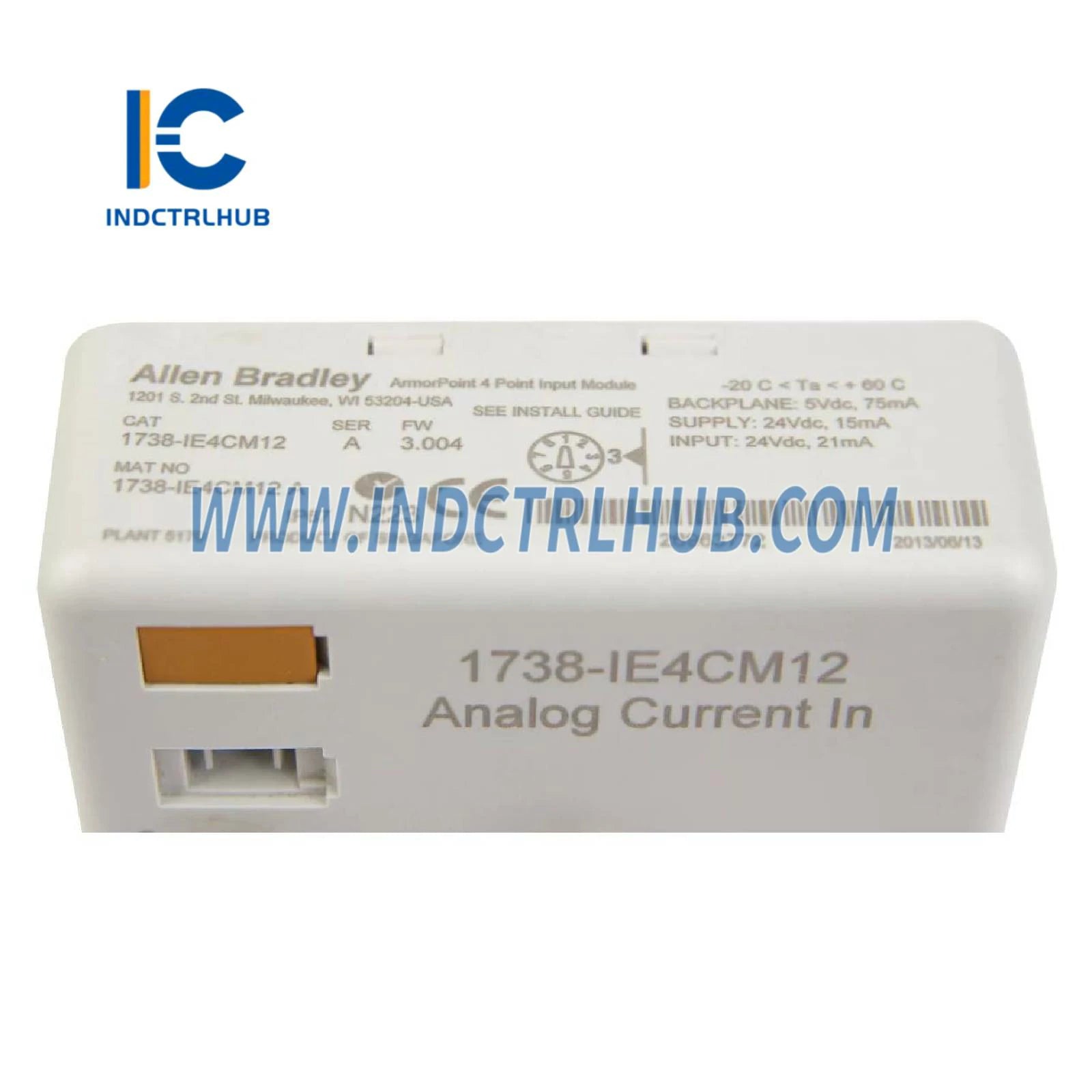

ALLEN BRADLEY 1738-IE4CM12/A ArmorPoint analóg bemeneti modul
ALLEN BRADLEY 1738-IE4CM12/A ArmorPoint analóg bemeneti modul
Manufacturer: ALLEN BRADLEY
Product No.: 1738-IE4CM12/A
Condition:1000 raktáron
Product Type: ArmorPoint analóg bemeneti modul
Product Origin: USA
Payment: T/T, Western Union
Weight: 290g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás
__ Általános információk
|
Gyártó |
Allen-Bradley |
|---|---|
|
Modell/Cikkszám |
1738-IE4CM12/A |
|
Leírás |
ArmorPoint analóg bemeneti modul |
_
__ Műszaki specifikációk
Analóg bemeneti jellemzők
|
Attribútum |
Műszaki adatok |
|---|---|
|
Bemenetek száma |
4 |
|
Bemeneti pont sűrűség |
4 egyvégű, nem szigetelt |
|
Bemeneti áramjel tartomány |
4_20 mA, 0_20 mA |
|
Abszolút pontosság (25°C-on) |
0,1% Teljes skála |
|
Pontosság eltérés hőmérséklettel |
30 ppm/°C |
|
Digitális szűrő időállandó |
0_10 000 ms (alapértelmezett = 0 ms) |
|
Bemeneti átalakítás típusa |
Sigma Delta |
|
Bemeneti impedancia |
60 Ω |
|
Bemeneti ellenállás |
60 Ω |
|
Bemeneti közös módú elnyomási arány |
120 dB |
|
Bemeneti normál módú elnyomási arány |
-60 dB |
|
Bemeneti felbontás |
16 bit (0,32 μA/érték 0_21 mA felett) |
|
Bemeneti adatformátum |
Előjeles egész szám |
_
Notch szűrő beállítások
|
Notch frekvencia |
Beállítás |
|---|---|
|
60 Hz (alapértelmezett) |
15,7 Hz |
|
50 Hz |
13,1 Hz |
|
100 Hz |
26,2 Hz |
|
120 Hz |
31,4 Hz |
|
200 Hz |
52,4 Hz |
|
240 Hz |
62,9 Hz |
|
300 Hz |
78,6 Hz |
|
400 Hz |
104,8 Hz |
|
480 Hz |
125,7 Hz |
_
Tápegység és elektromos jellemzők
|
Attribútum |
Műszaki adatok |
|---|---|
|
Külső egyenáramú tápegység feszültsége (névleges) |
24V DC |
|
Külső egyenáramú tápegység feszültségtartománya |
10_28,8V DC |
|
Külső egyenáramú tápegység áramfelvétele |
15 mA @ 24V DC |
|
Túlfeszültség védelem (bemenet) |
Hibavédelem 28,8V DC-ig |
|
PointBus áram (max) |
75 mA @ 5V DC |
|
Teljesítményveszteség (max) |
0,6 W @ 28,8V DC |
|
Hőleadás (maximális) |
2,0 BTU/óra @ 28,8V DC |
|
Kalibráció |
Gyári kalibrálás |
_
Jelzők és diagnosztika
|
Jelző |
Leírás |
|---|---|
|
Modul állapota |
1 zöld/piros LED (logikai oldal) |
|
Hálózati állapot |
1 zöld/piros LED (logikai oldal) |
|
Bemeneti állapot |
4 zöld/piros LED (logikai oldal) |
_
Környezeti és fizikai jellemzők
|
Attribútum |
Műszaki adatok |
|---|---|
|
Szigetelési feszültség |
50V (folyamatos), megerősített szigetelés típus (mezőoldal a rendszer felé) |
|
Szigetelési tesztfeszültség |
1250V AC 60 másodpercig (mezőoldal a rendszer felé) |
|
Csatorna-csatorna szigetelés |
Nincs szigetelés az egyes csatornák között |
|
Méretek (M x Sz x M) |
71,6 x 33,1 x 111,6 mm (2,82 x 1,30 x 4,39 in) |
|
Súly |
290 g (10,2 oz) |
|
Burkolat típus besorolás |
Megfelel az IP65/66/67/69K szabványnak (ha jelölve) |
|
Rögzítő alapcsavar nyomatéka |
-_M4 (#8) csavar___-_Alumínium:_0,85 Nm (7,5 lb-in)___-_Acél:_1,81 Nm (16 lb-in) |
|
Vezetékezési kategória |
2 - jelportokon |
_
