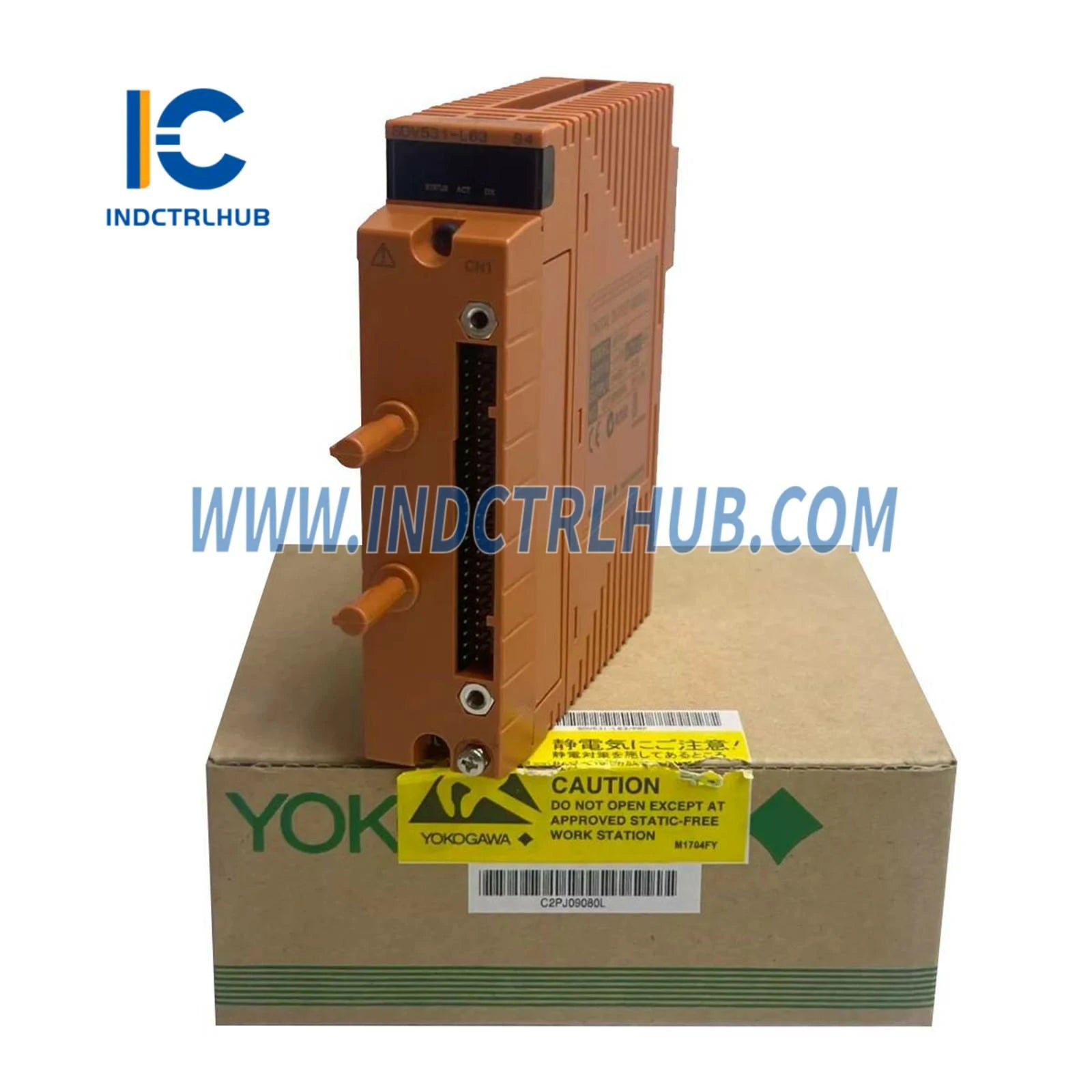

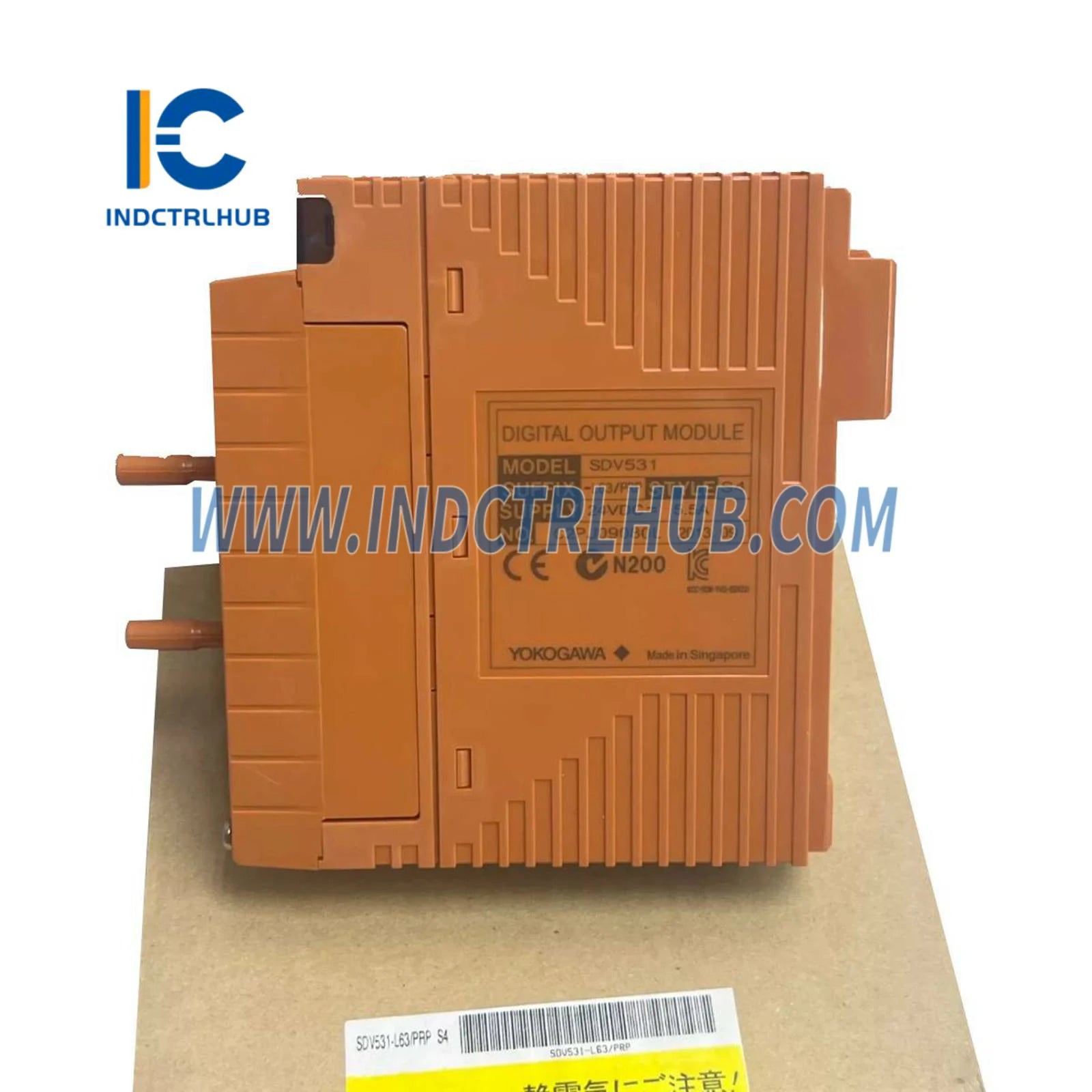

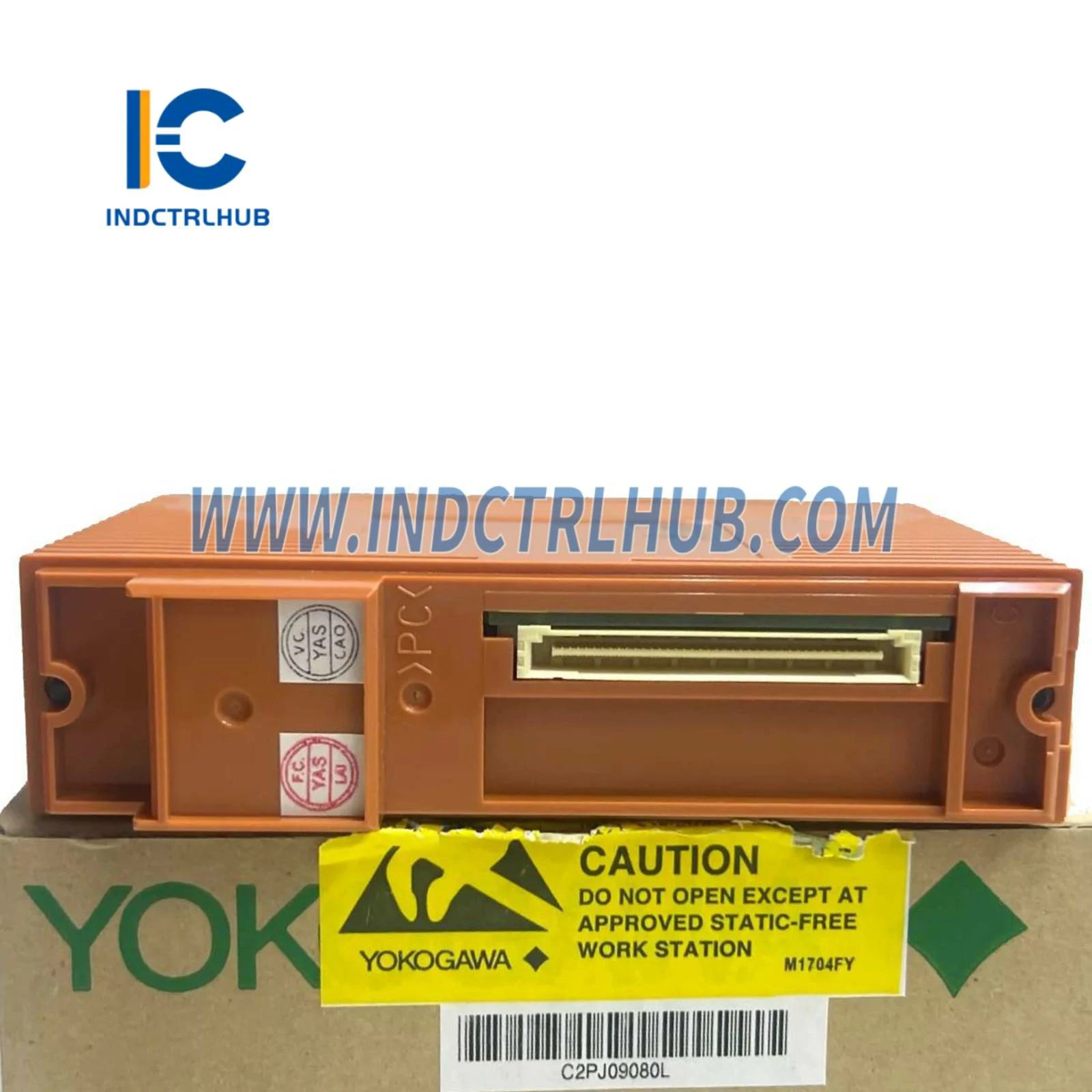

Yokogawa SDV531-L63/PRP Digitalni izlazni modul

Yokogawa SDV531-L63/PRP Digitalni izlazni modul

  • Manufacturer: Yokogawa

  • Product No.: SDV531-L63/PRP

  • Condition:Br. dostupnih komada: 1000

  • Product Type: Digitalni izlazni modul

  • Product Origin: Japan

  • Payment: T/T, Western Union

  • Weight: 360g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Podrška 24/7
  • Povrat u roku od 30 dana
  • Brza dostava

Pregled proizvoda

Yokogawa SDV531-L63/PRP je modul digitalnog izlaza dizajniran za pouzdan izlaz signala uključi/isključi prema terenskoj opremi u industrijskim sigurnosnim sustavima. Dio serije digitalnih I/O modula koji se mogu montirati na Safety Node Units i Safety Control Units, ovaj modul ima 8 izoliranih kanala i podržava konfiguracije s dvostrukom redundancijom. S ugrađenim funkcijama dijagnostike ožičenja na terenu i pinom za sprječavanje pogrešnog umetanja, osigurava robusno i sigurno djelovanje, kako je detaljno opisano u ovom Općem specifikacijskom dokumentu (GS).

Tehničke informacije

Stavka Specifikacije
Proizvođač Yokogawa
Model/Broj dijela SDV531-L63/PRP
Opis Modul digitalnog izlaza
Broj izlaza 8-kanalni, izolacija modula (*3)
Izlazni napon 24 V DC
Pad izlaznog napona maksimalno 1 V
Ocjena vanjskog napajanja 24 V DC, minimalno 5 A
Vanjski izvor napajanja 24 V DC +20 % / -10 % (*4), kapacitet struje: 5 A
Maksimalna struja curenja u statusu isključenog izlaza 1,6 mA
Format izlaza Izvor struje
Maksimalna struja opterećenja 0,6 A/izlazna linija (ukupno 4,8 A izlaznih linija) (*3) (*5)
Minimalna struja opterećenja 35 mA
Raspon otpora opterećenja 40 do 685 _ (*6)
Vrijeme odziva izlaza maksimalno 30 ms
Otpornost na napon (*1) (*2) 2 kV AC između izlaznih signalnih linija i sustava na 1 minutu, 8 ulaznih linija spojeno kolektivno (negativne linije) (*7)
Potrošnja struje Maksimalno 280 mA (5 V DC)
Maksimalno 140 mA (24 V DC)
Težina Približno 0,28 kg (za stezaljku za tlak ili MIL kabel)
Približno 0,34 kg (s adapterom sučelja za namjenski signalni kabel)
Vanjska veza Stezaljka za tlak, MIL kabel, namjenski signalni kabel (AKB331, AKB651 (*8))

Opće informacije

  • Ova Opća specifikacija (GS) pruža hardverske specifikacije digitalnih I/O modula koji se mogu instalirati u Safety Node Units i Safety Control Units.
  • Izlazni moduli šalju signale statusa uključenja/isključenja na terensku opremu, podržavaju dvostruke redundantne konfiguracije i uključuju funkcije dijagnostike terenskog ožičenja, čime se eliminira potreba za zasebnim elementima za dijagnostiku ožičenja.

Model i kodovi sufiksa

  • Model: SDV531 Digitalni izlazni modul (8-kanalni, 24 V DC, izolacija modula)
  • Kodovi sufiksa:
    • -L: Tip za velike udaljenosti
    • -S: Standardni tip
    • 5: Za terminalni blok za stezanje tlaka ili MIL kabel bez zaštite od eksplozije
    • 6: S adapterom sučelja signala bez zaštite od eksplozije (*1)
    • E: Za terminalni blok za stezanje tlaka ili MIL kabel sa zaštitom od eksplozije
    • F: S adapterom sučelja signala i zaštitom od eksplozije (*1)
    • 3: Sa ISA Standard G3 i temperaturom (-20 do 70 °C)
    • C: Sa ISA Standard G3 i instalacijom visoke gustoće (-20 do 70 °C) (*4)
  • Kodovi opcija:
    • /B4S00: Sa stezaljkama za tlak za digitalni izlaz (bez prigušivača prenapona) [Model: STB4S-00]
    • /B4S10: Sa stezaljkama za tlak za digitalni izlaz (s prigušivačem prenapona) [Model: STB4S-10]
    • /B4D00: Sa dvostrukim redundantnim stezaljkama za tlak za digitalni izlaz (bez prigušivača prenapona) (*2) [Model: STB4D-00]
    • /B4D10: Sa dvostrukim redundantnim stezaljkama za tlak za digitalni izlaz (s prigušivačem prenapona) (*2) [Model: STB4D-10]
    • /PRP: S osiguračem protiv pogrešnog umetanja (*3)
    • /CCC01: S poklopcem konektora za MIL kabel (za ravni trakasti kabel) [Model: SCCC01]
    • /CCC02: Sa poklopcem konektora za MIL kabel (za diskretni vodič) [Model: SCCC02]

Specifična konfiguracija

  • Model/Broj dijela: SDV531-L63/PRP
  • Detalji konfiguracije:
    • -L: Tip za velike udaljenosti
    • 6: S adapterom sučelja signala bez zaštite od eksplozije (*1)
    • 3: Sa ISA Standard G3 i temperaturom (-20 do 70 °C)
    • /PRP: S osiguračem protiv pogrešnog umetanja (*3)
