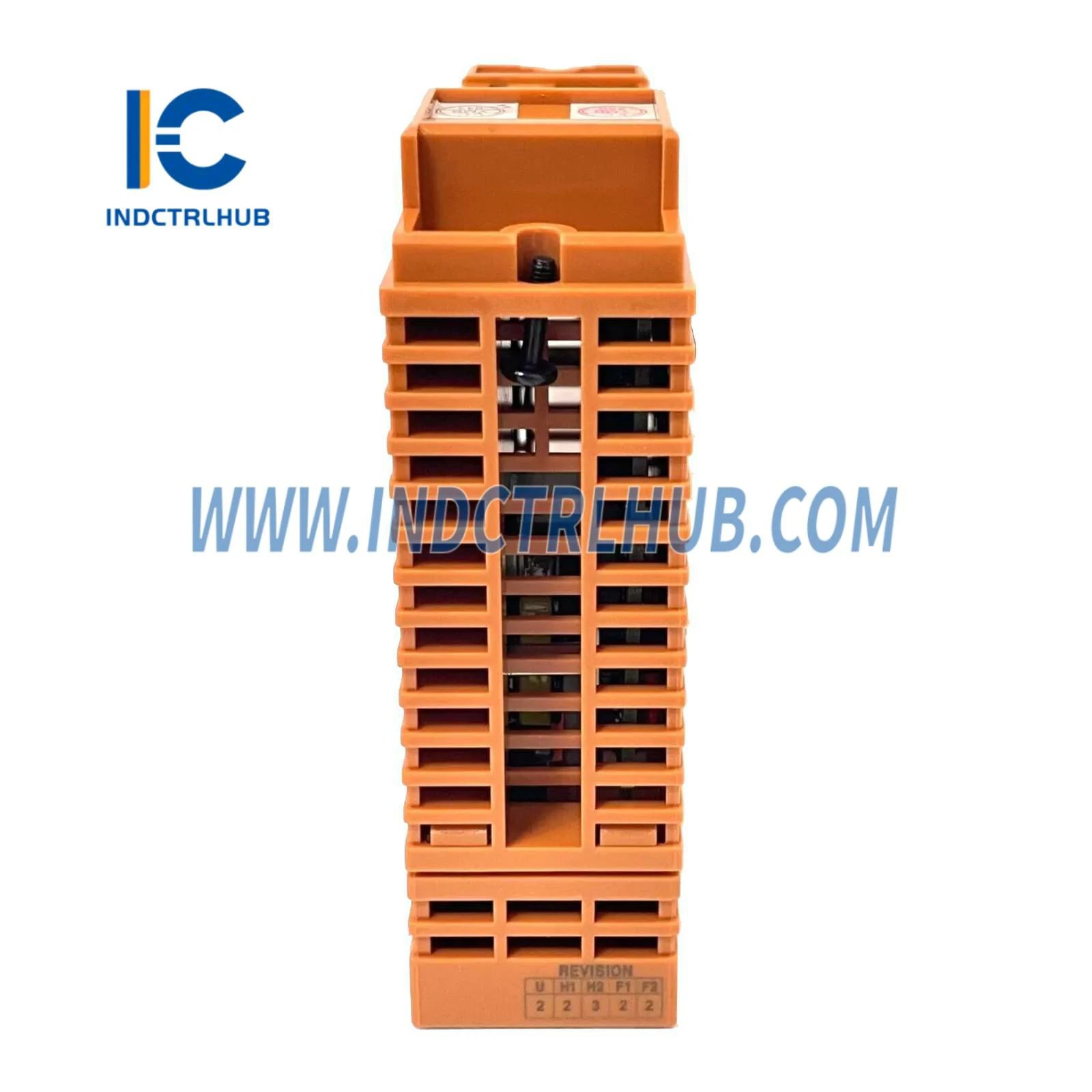

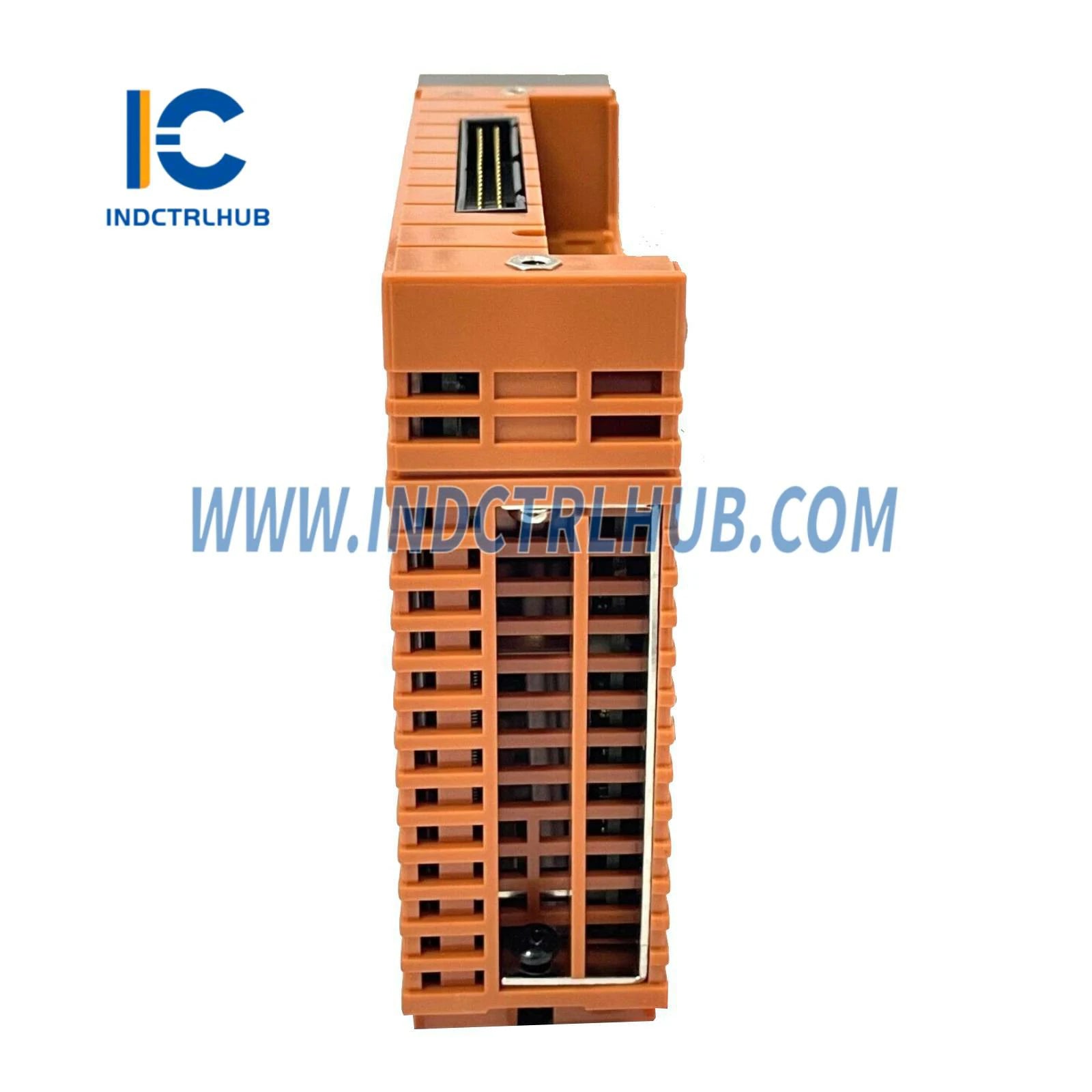

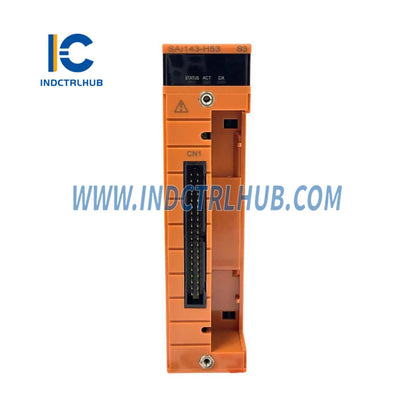

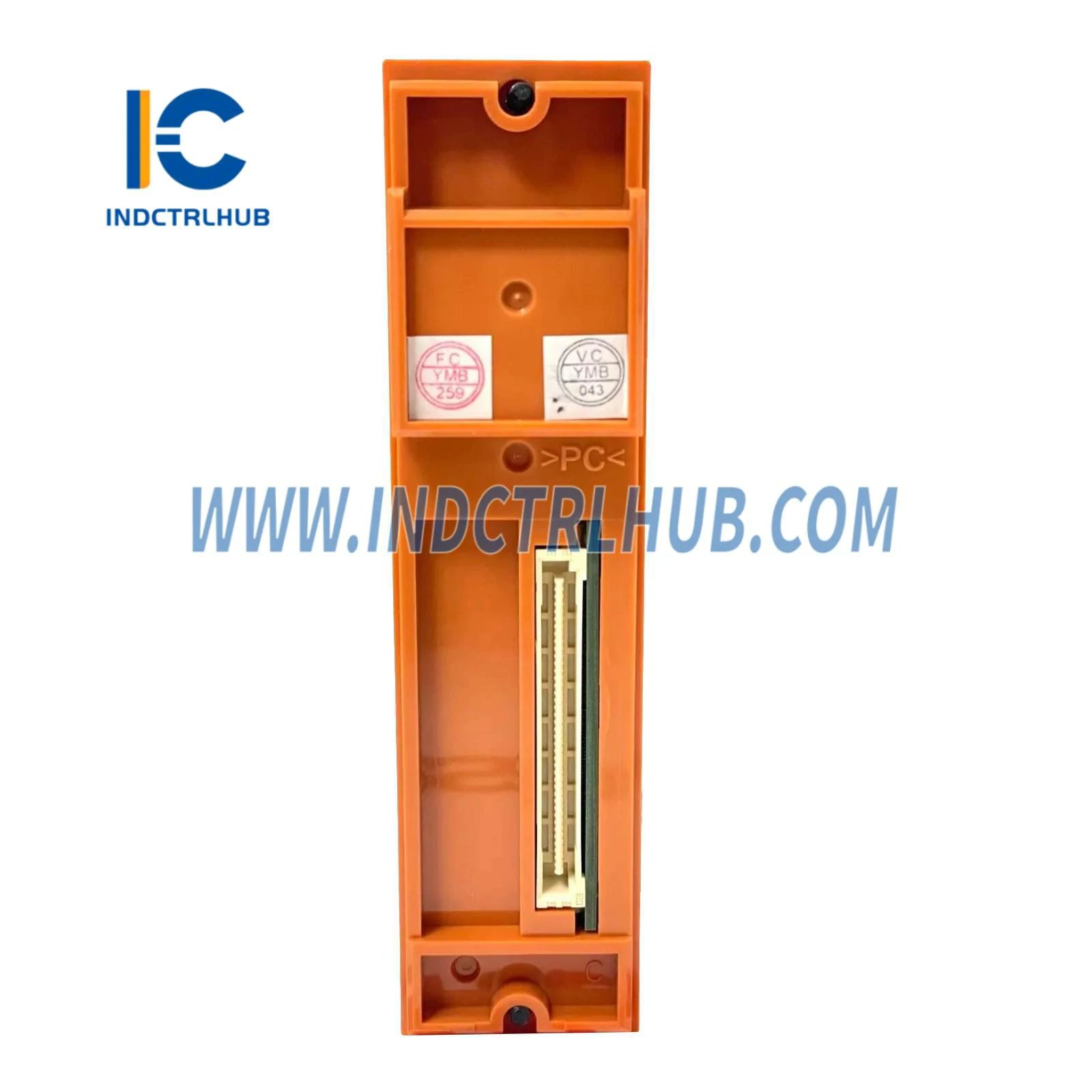

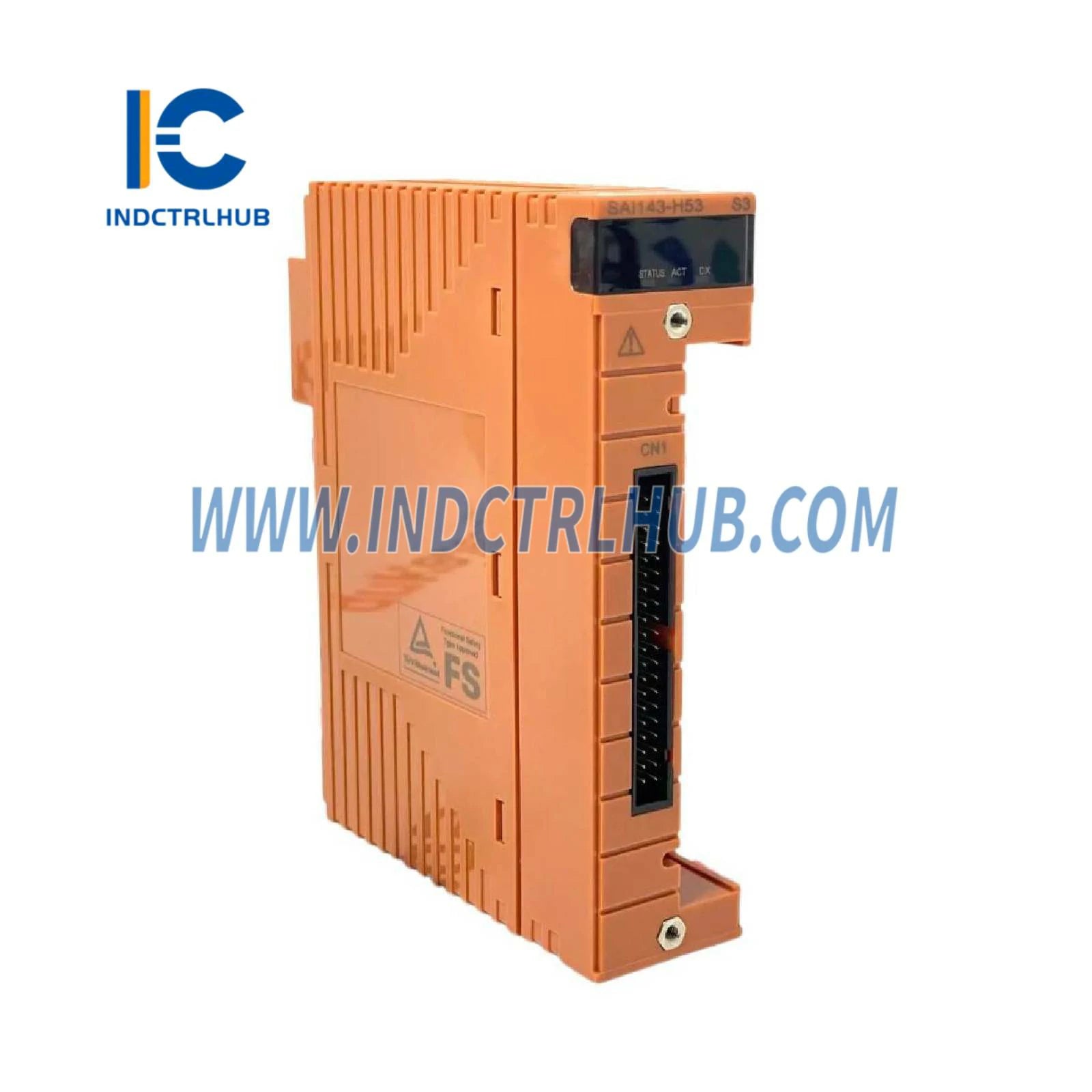

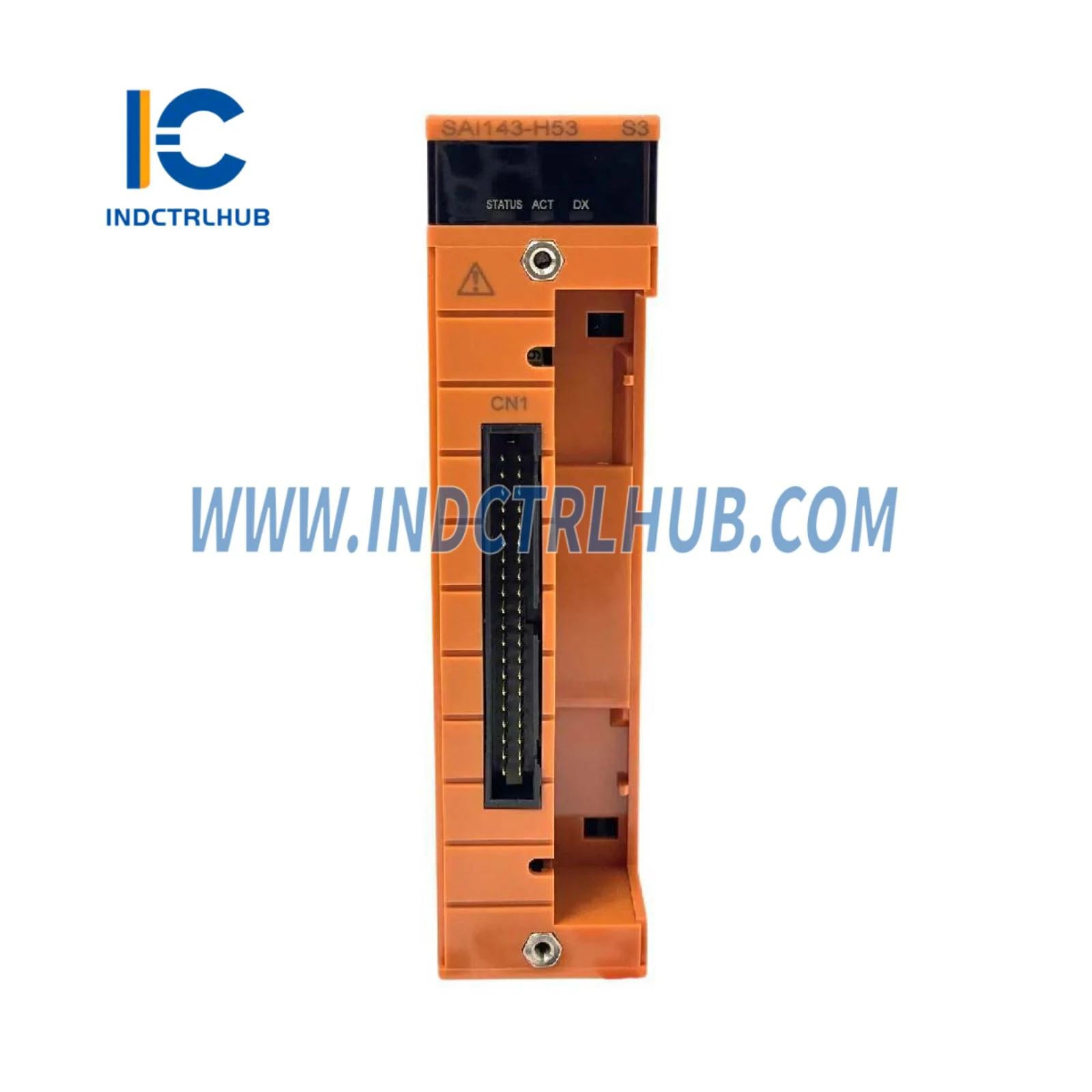

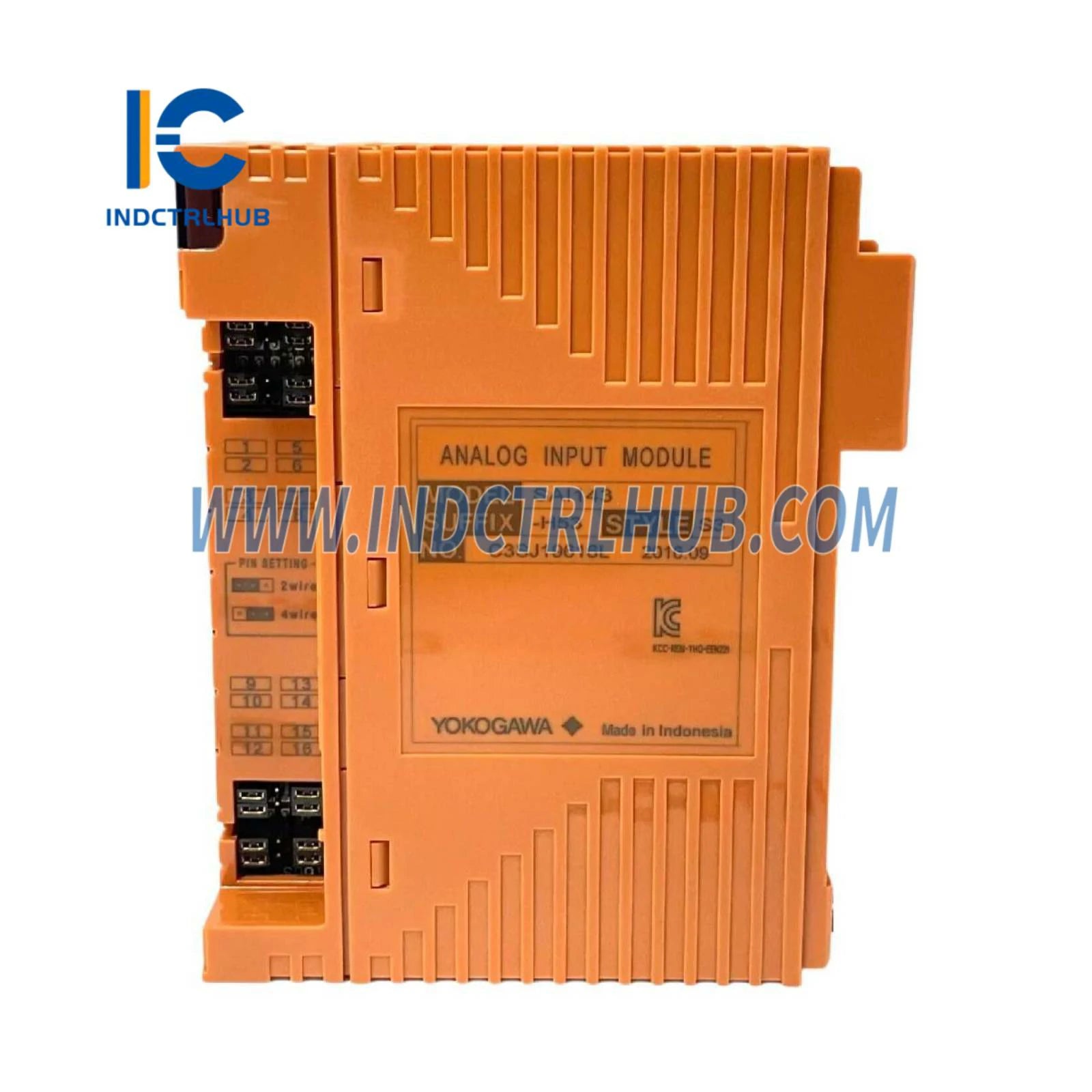

Yokogawa SAI143-H53/A4D00 modul za analogni ulaz

Yokogawa SAI143-H53/A4D00 modul za analogni ulaz

  • Manufacturer: Yokogawa

  • Product No.: SAI143-H53/A4D00

  • Condition:Br. dostupnih komada: 1000

  • Product Type: Analogni I/O moduli

  • Product Origin: Japan

  • Payment: T/T, Western Union

  • Weight: 390g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Podrška 24/7
  • Povrat u roku od 30 dana
  • Brza dostava

Pregled proizvoda

Yokogawa SAI143-H53/A4D00 je analogni ulazni modul dizajniran za precizno prikupljanje strujnih signala u industrijskim sigurnosnim sustavima. Ovaj modul, dio serije modula za ulaz struje, prima 4 do 20 mA signale s terenskih uređaja preko 16 izoliranih kanala i podržava dvostruko redundantne konfiguracije. S HART komunikacijom i dvostruko redundantnim stezaljkom za tlak, konstruiran je za pouzdan rad na sigurnosnim čvornim jedinicama i sigurnosnim upravljačkim jedinicama, kako je detaljno opisano u ovoj Općoj specifikaciji (GS).

Tehničke informacije

Stavka Specifikacije
Proizvođač Yokogawa
Model/Broj dijela SAI143-H53/A4D00
Opis Modul za analogni ulaz
Broj ulaznih kanala 16 kanala, izolacija modula (*5)
Naznačeni ulazni raspon 4 do 20 mA
Dopušteni ulazni raspon 0 do 25 mA
Ulazna impedancija tijekom uključenja napajanja 250 _ + Pad napona struje u ulaznom zaštitnom krugu unutar modula (*6)
Ulazna impedancija tijekom isključenja napajanja Minimalno 500 k_
Naznačena točnost SAI143-H: ±16 µA (ulazni raspon 0,05 do 23 mA) (*3) (*4)
Frekvencija ažuriranja podataka 40 ms
Temperaturni pomak ±16 µA/10 °C
Napajanje odašiljača 16,15 V minimalno (pri 20 mA)
26,4 V maksimalno (pri 0 mA)
(Ograničenje izlazne struje: 25 mA)
Postavka 2/4-žice Pojedinačno podešavanje kanala, mijenja se pomoću pinova za podešavanje
Otpornost na napon 1,5 kV AC između ulaznog signala i sustava 1 minutu (*2)
Maksimalna potrošnja struje 5 V sustav: 320 mA
24 V sustav: 550 mA
Težina Približno 0,34 kg (za stezaljku za tlak ili MIL kabel)
Približno 0,39 kg (s adapterom sučelja signalnog kabela)
Vanjska veza Pritisni stezaljka terminal, MIL kabel, namjenski signalni kabel
Podrška za PRM Dostupno (SAI143-H)
Funkcija uključivanja/isključivanja napajanja predajnika (*7) Dostupno u 2-žičnom načinu rada, za svih 16 kanala istovremeno

Opće informacije

  • Ova Opća specifikacija (GS) opisuje hardverske specifikacije analognih I/O modula koji se mogu montirati na sigurnosnu čvornu jedinicu i sigurnosnu upravljačku jedinicu.

Model i kodovi sufiksa

  • Model: SAI143 Analogni ulazni modul (4 do 20 mA, 16 kanala, izolacija modula)
  • Kodovi sufiksa:
    • -S: Standardni tip
    • -H: S HART komunikacijom [Izdanje: R1.02.00] (*1)
    • 5: Za terminalni blok za stezanje tlaka ili MIL kabel bez zaštite od eksplozije
    • 6: S adapterom sučelja signala kabela bez zaštite od eksplozije (*2)
    • E: Za terminalni blok za stezanje tlaka ili MIL kabel sa zaštitom od eksplozije
    • F: S adapterom sučelja signala kabela i zaštitom od eksplozije (*2)
    • 3: Sa ISA Standard G3 i temperaturom (-20 do 70 ºC)
    • C: S ISA standardom G3 i instalacijom visoke gustoće (-20 do 70 ºC) (*5)
  • Kodovi opcija:
    • /A4S00: S terminalnom blokom za stezanje tlaka za analogni [Model: STA4S-00]
    • /A4S10: S terminalnim blokom za stezanje tlaka za analogni (s prigušivačem prenapona) [Model: STA4S-10]
    • /A4D00: S dvostruko redundantnim stezaljkom za tlak za analogni (*3) [Model: STA4D-00]
    • /A4D10: S dvostruko redundantnim stezaljkom za tlak za analogni (s prigušivačem prenapona) [Naziv dijela: STA4D-10]
    • /PRP: S osiguračem protiv pogrešnog umetanja (*4)
    • /CCC01: S poklopcem konektora za MIL kabel (za ravni trakasti kabel) [Model: SCCC01]

Specifična konfiguracija

  • Model/Broj dijela: SAI143-H53/A4D00
  • Detalji konfiguracije:
    • -H: S HART komunikacijom [Izdanje: R1.02.00] (*1)
    • 5: Za terminalni blok za stezanje tlaka ili MIL kabel bez zaštite od eksplozije
    • 3: Sa ISA Standard G3 i temperaturom (-20 do 70 ºC)
    • /A4D00: S dvostruko redundantnim stezaljkom za tlak za analogni (*3) [Model: STA4D-00]
