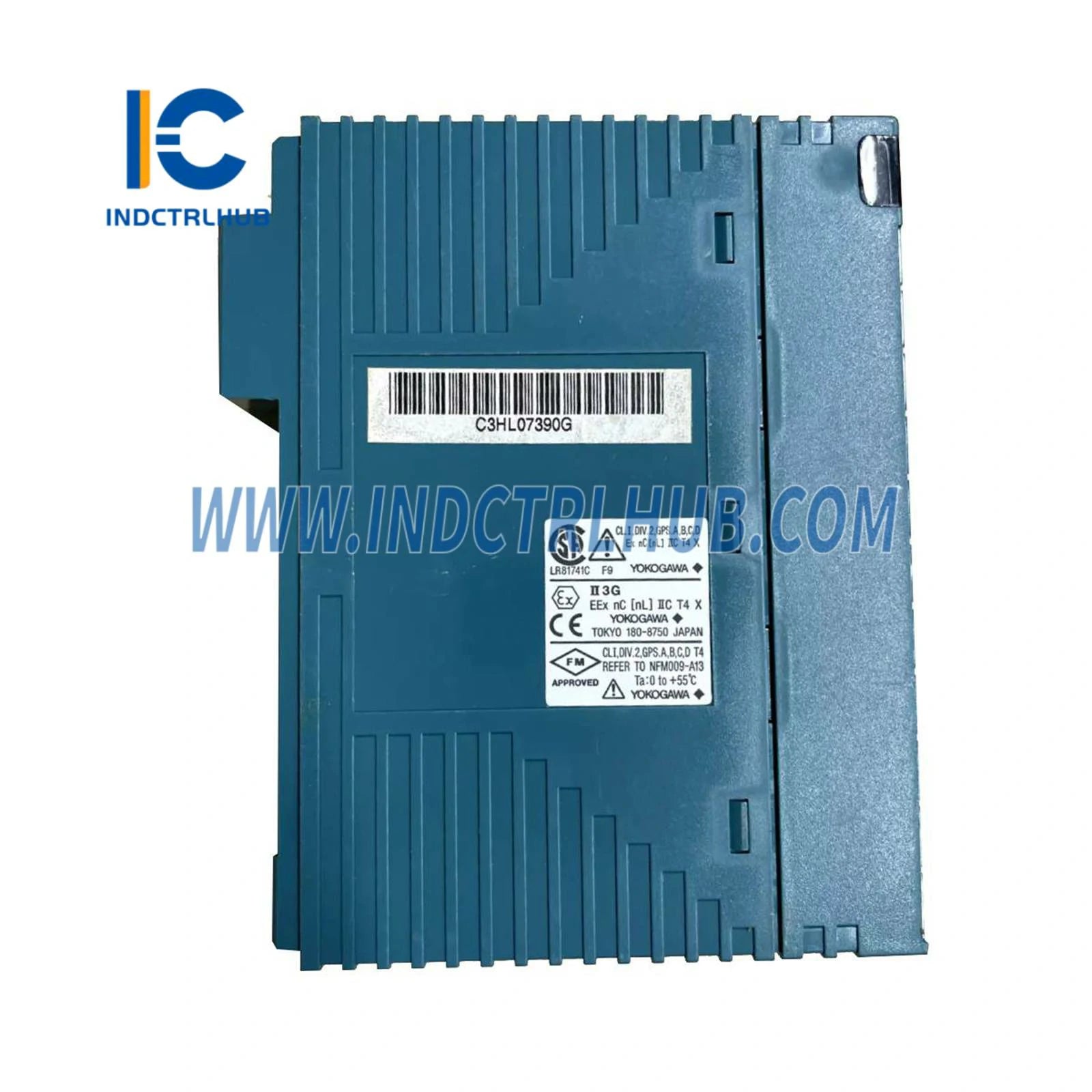

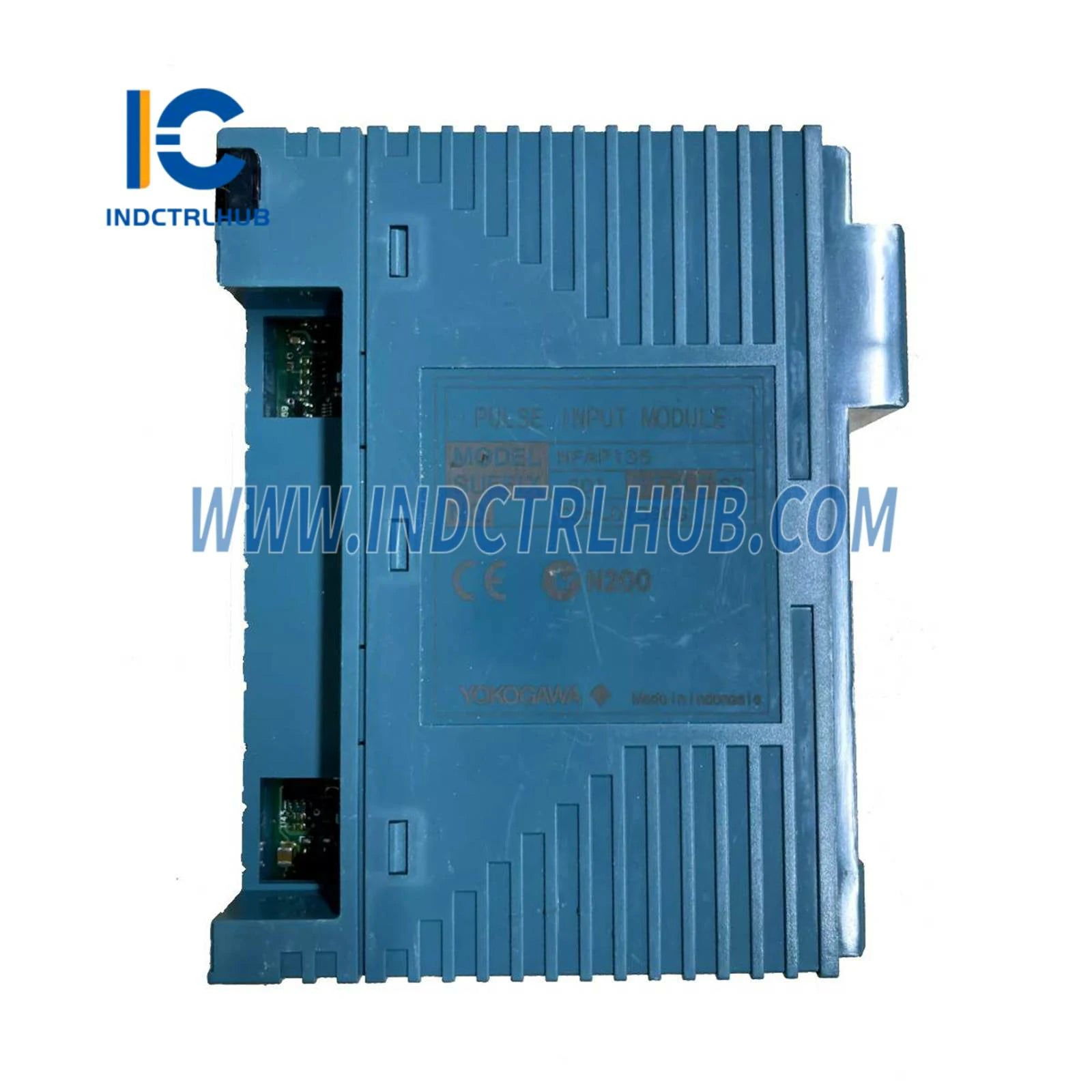

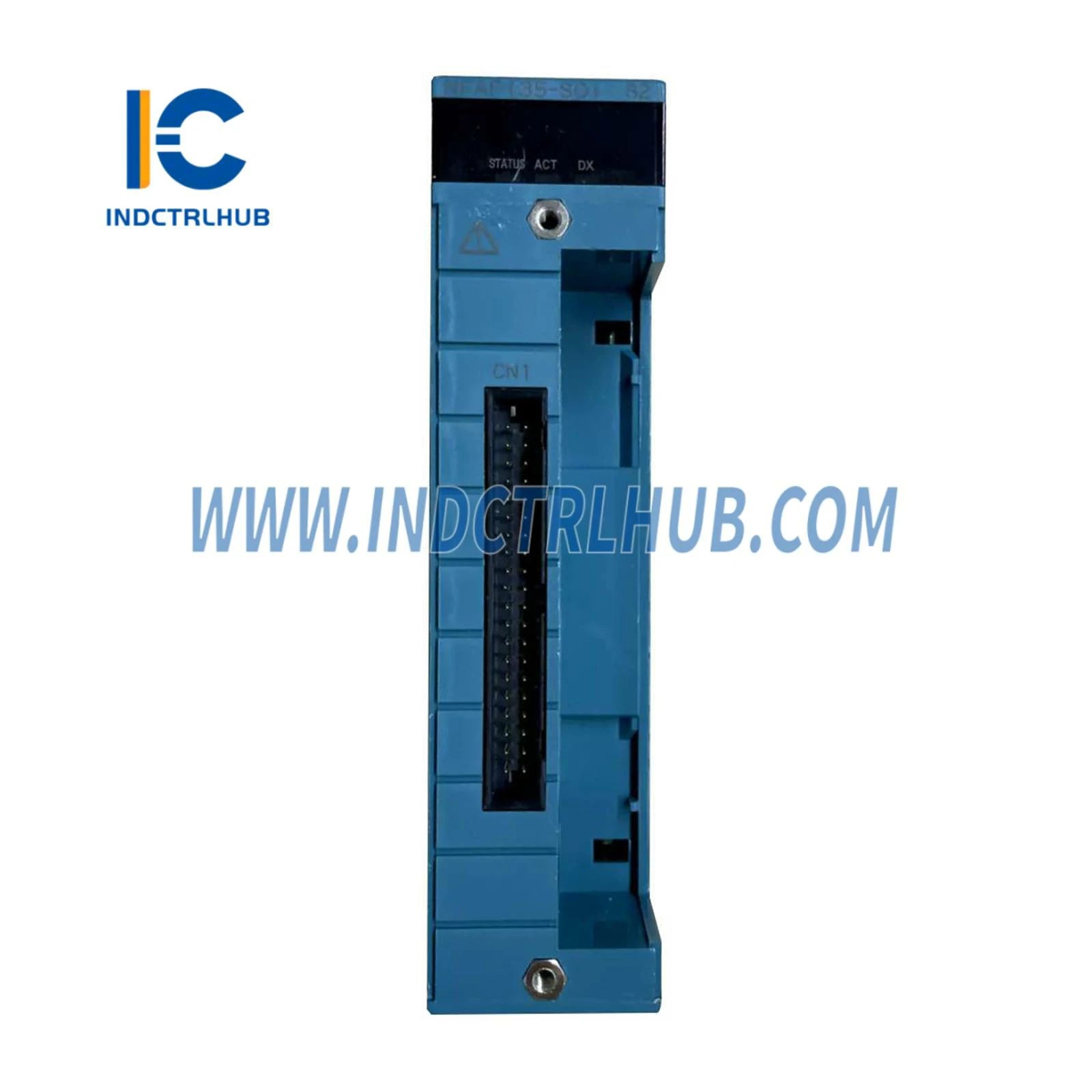

Yokogawa NFAP135-S01 modul za ulaz impulsa
Yokogawa NFAP135-S01 modul za ulaz impulsa
Manufacturer: Yokogawa
Product No.: NFAP135-S01
Condition:Br. dostupnih komada: 1000
Product Type: Modul za ulazni puls
Product Origin: Japan
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Pregled proizvoda
Yokogawa NFAP135-S01 je modul za ulaz impulsa dizajniran za primanje signala kontakta UKLJUČENO/ISKLJUČENO, naponskog impulsa i strujnog impulsa preko 8 izoliranih kanala. Izoliran je između ulaznih signala i sustava, kao i između kanala, što ga čini robusnim rješenjem za industrijske aplikacije mjerenja impulsa.
Tehničke specifikacije
Modul za ulaz impulsa NFAP135-S01 ima sljedeće specifikacije:
| Stavka | Specifikacija |
|---|---|
| Model | NFAP135 (*5) |
| Broj ulaznih kanala | 8 izoliranih kanala |
| Ulazni signal (*1) | 2-žični tip: Kontakt UKLJUČENO/ISKLJUČENO, napon impulsa, strujni impuls (moguće napajanje predajnika) 3-žični tip: Napon impulsa tipa napajanja |
| Ulazna frekvencija | 0 do 10 kHz (*2) |
| Otpornost na napon (*6) | Između ulaza i sustava: 500 V AC 1 minutu Između kanala: 500 V AC 1 minutu |
| Minimalna širina ulaznog impulsa | 40 μs (*2) |
| Razina ulaznog signala |
Ulaz kontakta: Razine otvaranja/zatvaranja relejnog i tranzistorskog kontakta Otvoreno: 100 kΩ ili više, Zatvoreno: 200 Ω ili manje Kapacitet kontakta: Pri napajanju 12 V DC: 15 V DC 15 mA ili više Pri napajanju 24 V DC: 30 V DC 30 mA ili više Ulaz naponskog/strujnog impulsa: (Ulaz struje se pretvara u napon) VH-VL (naponski raspon): 3 V ili više VH (visoka razina): 3 do 24 V VL (niska razina): -1 do 8 V Otpornost izvora signala: 1 kΩ ili manje |
| Otpornost šanta | Odaberite između OFF/200/500/1000 Ω (Otvoreno kada je napajanje ISKLJUČENO) (*1) |
| Otpornost pull-up | 68 kΩ (12 V DC ili 24 V DC) |
| Ciklus osvježavanja podataka | 2 ms |
| Funkcija filtra | Moguće je odabrati filtar koji uklanja podrhtavanje (*3) |
| Napajanje odašiljača | Moguće je odabrati 24 V DC/12 V DC Vrijednost ograničitelja: 12 V DC ±10 %: 40 mA, 24 V DC ±10 %: 30 mA (*4) |
| Maksimalna potrošnja struje | 300 mA (5 V DC) 400 mA (24 V DC) |
| Težina | 0,3 kg |
| Vanjska veza | Stezaljka za tlak, MIL konektor kabel (*6) |
Model i sufiks/kodovi opcija
NFAP135-S01 uključuje sljedeće detalje konfiguracije:
| Kategorija | Detalji |
|---|---|
| Model | NFAP135 modul za ulaz impulsa (8-kanalni, brojanje impulsa, 0 do 10 kHz, izolirani kanali) |
| Kodovi sufiksa |
|
_
_
_
