Product Description
Pregled proizvoda

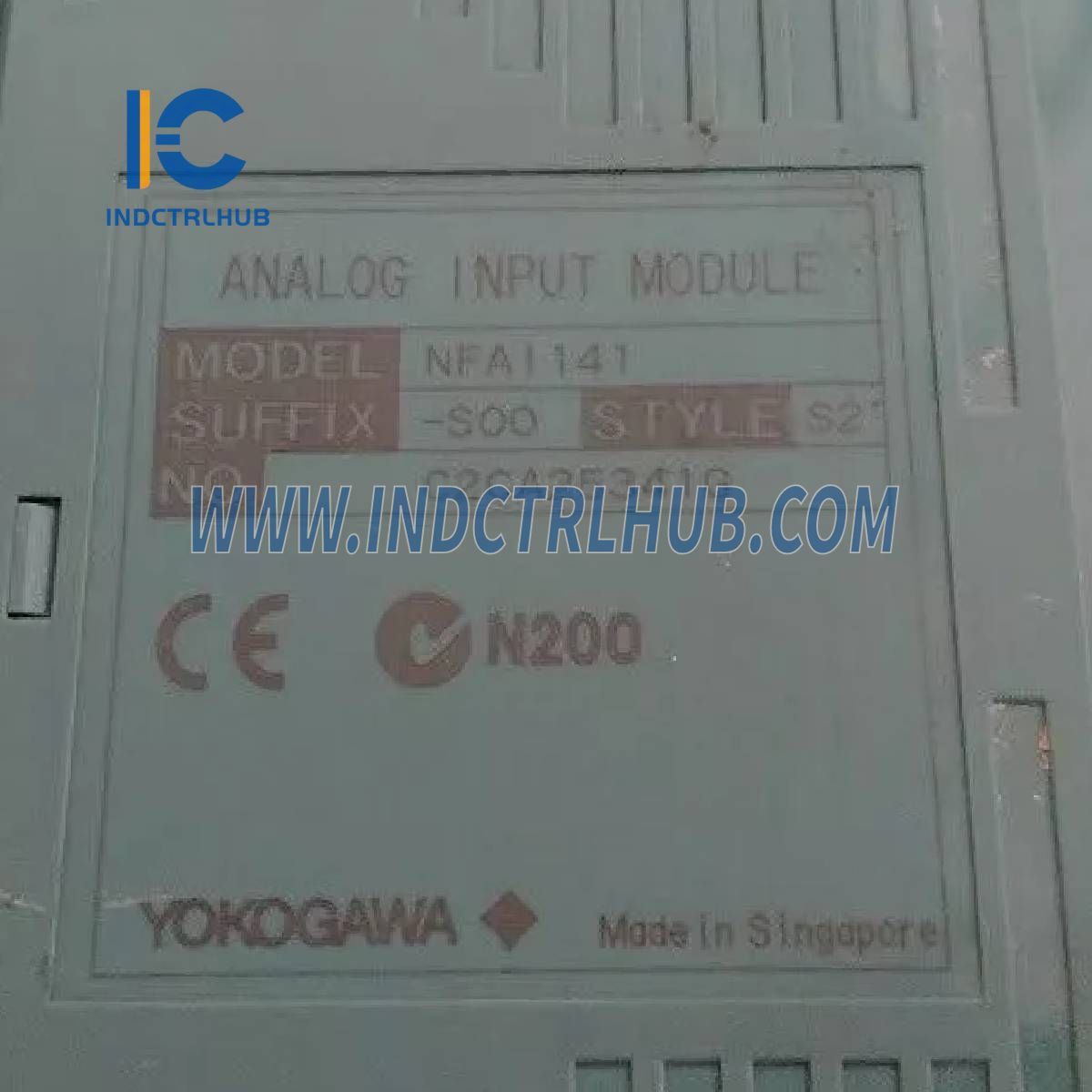

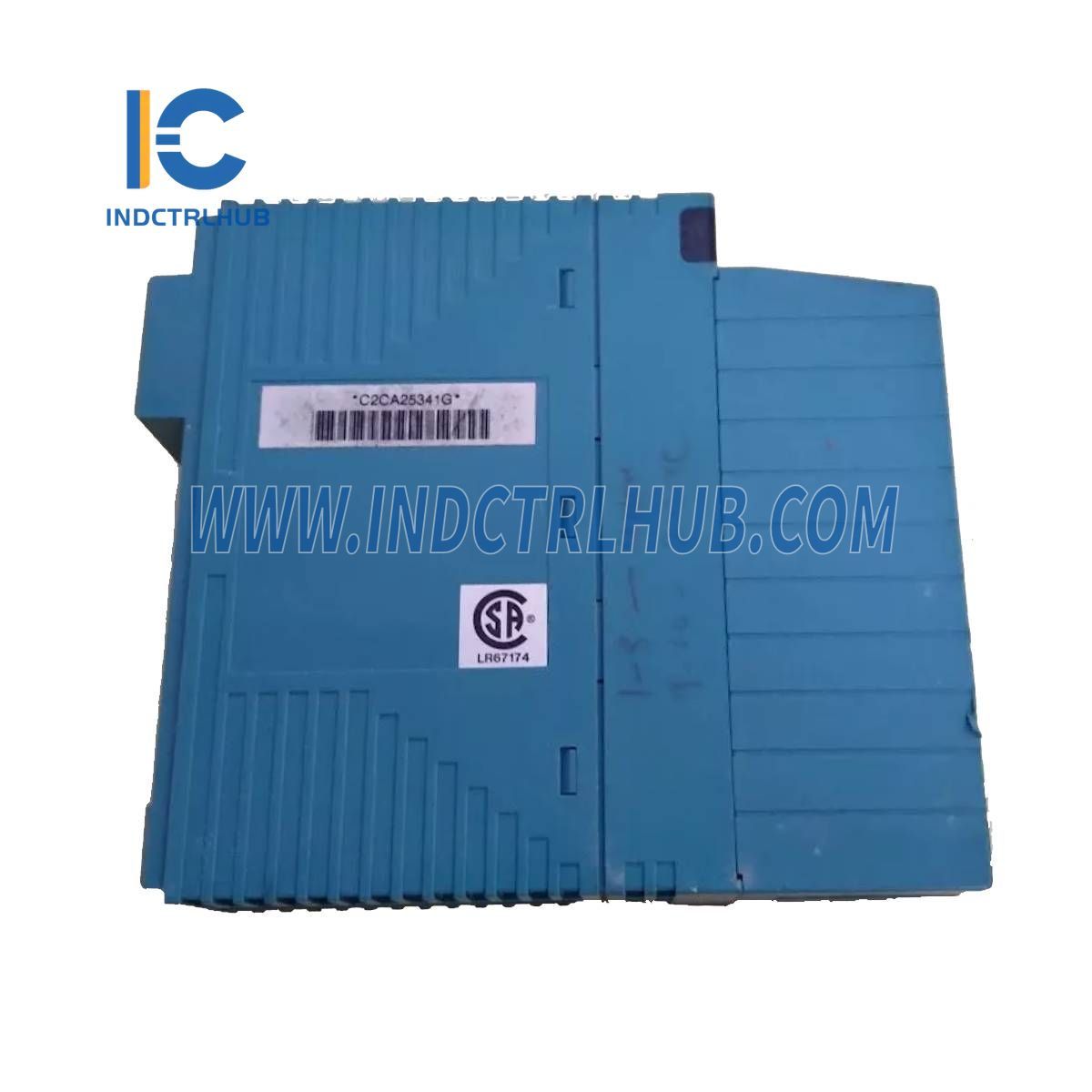

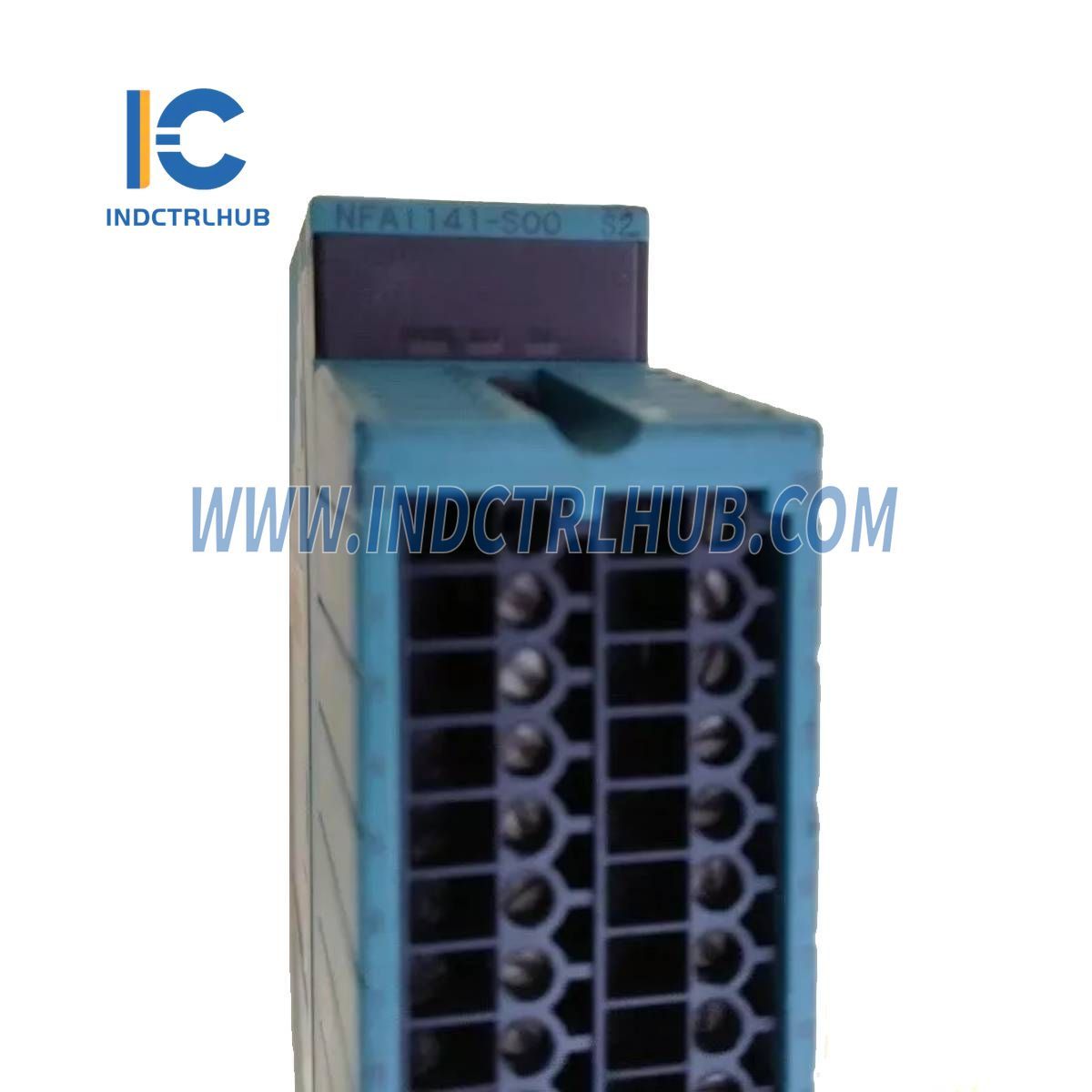

- Yokogawa NFAI141-S00 S1 je modul za analogni ulaz dizajniran za precizno prikupljanje signala u industrijskim upravljačkim sustavima. Dio serije modula za ulaz struje/naponskog ulaza za FCN autonomni kontroler, ovaj neizolirani modul ima 16 kanala za primanje 4 do 20 mA DC signala s 2-žičnih ili 4-žičnih predajnika. Nudi pouzdane performanse s opcijama za HART komunikaciju, čineći ga svestranim komponentom u Yokogawinoj automatizacijskoj ponudi.
Tehničke informacije
| Stavka | Specifikacije |
|---|---|
| Proizvođač | Yokogawa |
| Broj modela/dijela | NFAI141-S00 S1 |
| Opis | Analogni I/O modul (samo ulaz) |
| Broj ulaznih kanala | 16, neizolirani |
| Ulazni signal | 4 do 20 mA |
| Dopuštena ulazna struja/napon | 27 mA |
| Zaštita od prekomjerne struje | Uključeno |
| Ulazni otpor | Uključivanje napajanja: 250 Ω (*1) Isključeno napajanje: 500 kΩ ili više |
| Točnost | ±0,1 % pune ljestvice |
| Ciklus osvježavanja podataka | 10 ms |
| Vrijeme odziva ulaznog koraka | 100 ms |
| Napajanje odašiljača | 22,8 do 26,4 V (ograničenje izlazne struje: 27 mA) (*2) |
| Postavljanje 2-žičnog ili 4-žičnog odašiljača | Za svaki kanal postavkom pina |
| Temperaturni drift | Max. ±0,01%/°C |
| Maksimalna potrošnja struje | 310 mA (5 V DC), 450 mA (24 V DC) |
| Težina | 0,2 kg |
| Vanjska veza | Stezaljka za tlak, MIL konektor kabel |
| HART komunikacija (*4) | Dostupno |
Opće informacije
- Ovaj modul je dio analognih ulazno/izlaznih modula koji se mogu instalirati u FCN autonomni kontroler, kako je opisano u ovoj Općoj specifikaciji (GS).
Modeli i sufiksni kodovi
- Model: NFAI141 Analogni ulazni modul (4 do 20 mA, 16-kanalni, neizolirani)
- Kodovi sufiksa:
- -S: Standardni tip
- -H: S HART komunikacijom
- 5: Bez zaštite od eksplozije
- E: Sa zaštitom od eksplozije
- 0: Osnovni tip
- 1: S ISA Standard G3 opcijom
- Kodovi opcija:
- /A4S00: S terminalnim blokom s pritiskom za analogni [Model: NFTA4S-00]
- /A4S10: S terminalnim blokom s pritiskom za analogni (zaštita od prenapona) [Model: NFTA4S-10]
- /CCC01: S poklopcem konektora za MIL kabel [Model: NFCCC01]
Specifična konfiguracija
- Model/Broj dijela: NFAI141-S00 S1
- Detalji konfiguracije:
- -S: Standardni tip
- 0: Osnovni tip
- 0: Osnovni tip (pretpostavljena ponavljanja ili formatni artefakt u "S00")
- S1: Vjerojatno varijanta ili tipfeler; tumači se kao moguća pogreška za "0" (osnovni tip), pri čemu je "S" moguće suvišan ili dodatni naziv koji nije naveden u sufiksnim kodovima
