Product Description
Pregled proizvoda

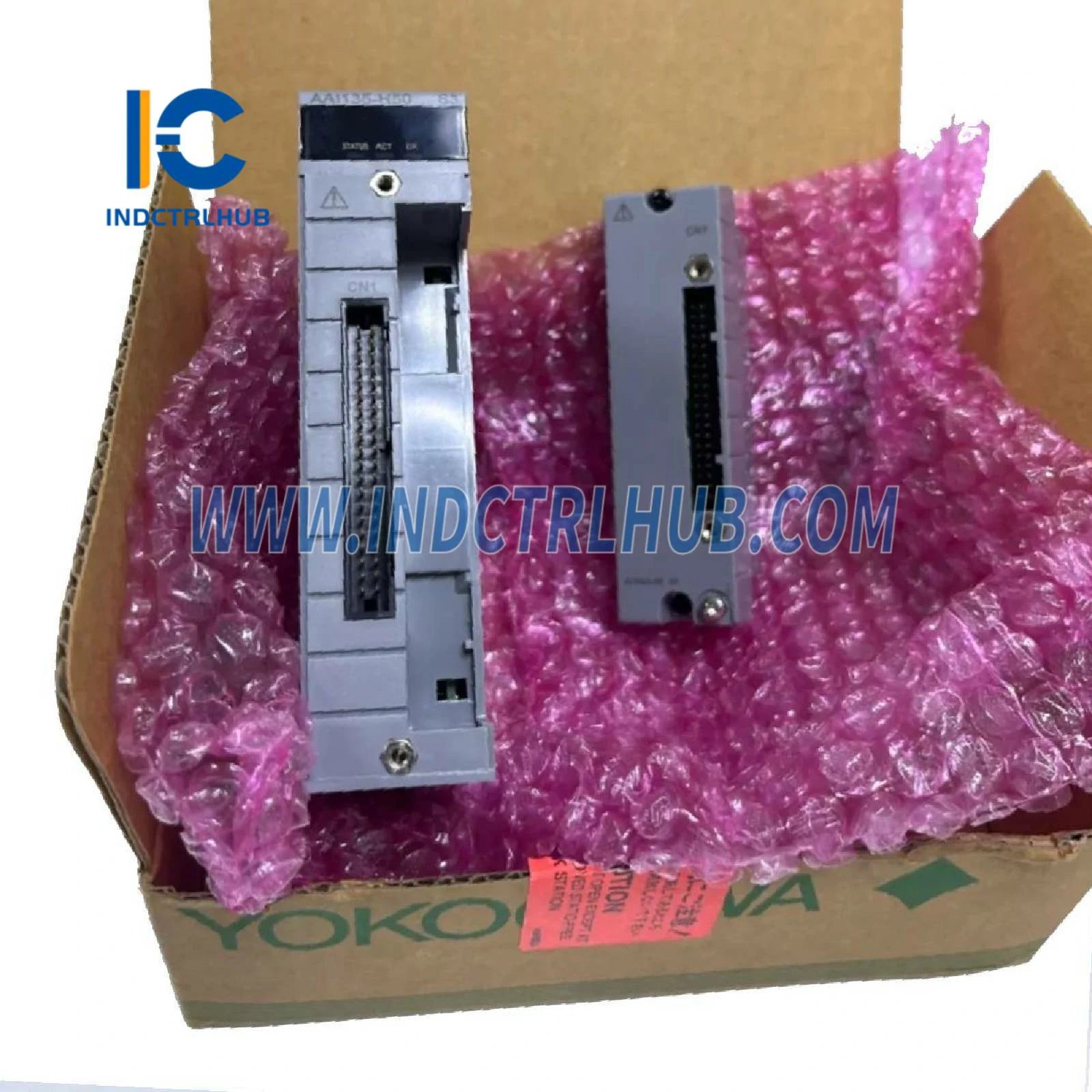

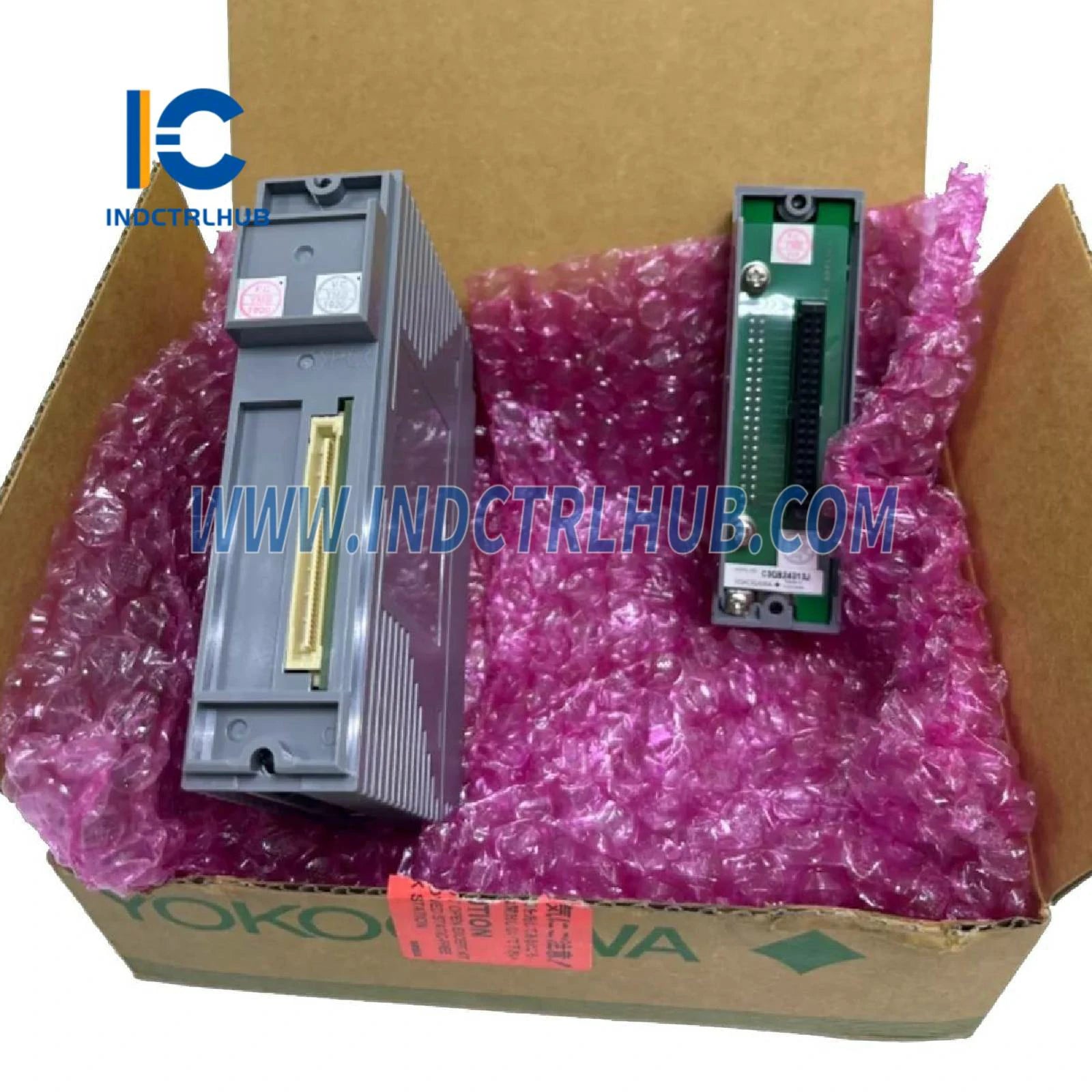

Yokogawa AAI135-H50/13S00 je modul za analogni ulaz dizajniran za precizno prikupljanje strujnih signala u industrijskim upravljačkim sustavima. Dio serije modula za ulaz struje i I/O modula za struju, ovaj modul ima 8 izoliranih kanala za ulaze od 4 do 20 mA i podržava dvostruke redundantne konfiguracije. Opremljen je HART komunikacijom i terminalnom blokadom s pritiskom, nudi robusne performanse i fleksibilnost, čineći ga ključnom komponentom u Yokogawinoj automatizaciji.
Tehničke informacije
| Stavka | Specifikacije |
|---|---|
| Proizvođač | Yokogawa |
| Broj modela/dijela | AAI135-H50/13S00 |
| Opis | Analogni ulazni modul |
| Broj I/O kanala | 8-kanalni ulaz, izolirani kanali |
| I/O signal | 4 do 20 mA |
| Dopušteni ulazni strujni napon | 25 mA |
| Otpornost na napon | Između ulaza i sustava: 500 V AC, 1 minuta Između ulaznih kanala: 500 V AC, 1 minuta (*2) |
| Ulazni otpor | Uključivanje napajanja: 290 Ω (pri 20 mA) do 450 Ω (pri 4 mA) (*3) Isključeno: 500 kΩ ili veće |
| Točnost | ±16 µA |
| Period ažuriranja podataka | 10 ms |
| Napajanje odašiljača | 15,0 V ili više (pri 20 mA) 29,3 V ili manje (pri 0 mA) (*5) |
| Temperaturni drift | ±16 µA/10 °C |
| Maksimalna potrošnja struje | 360 mA (5 V DC), 450 mA (24 V DC) |
| Težina | 0,3 kg |
| Vanjska veza | Stezni terminal za tlak, MIL konektor kabel, namjenski kabel (KS1) |
| HART komunikacija (*6) | Dostupno |
Model i kodovi sufiksa
- Model: AAI135 Analogni ulazni modul (4 do 20 mA, 8 kanala, izolirani kanali)
- Kodovi sufiksa:
- -S: Standardni tip
- -H: S digitalnom komunikacijom (HART protokol)
- 5: Bez zaštite od eksplozije
- E: Sa zaštitom od eksplozije
- 0: Osnovni tip
- 3: S ISA Standard G3 opcijom i opcijom temperature (-20 do 70 °C)
- Kodovi opcija:
- /13A00: S adapterom sučelja KS kabela [Model: ATI3A-00]
- /K4A00: S adapterom sučelja KS kabela [Model: ATK4A-00]
- /13S00: S terminalnom blokadom tlaka za izolirani analogni ulaz [Model: ATI3S-00]
- /13S10: S terminalnom blokadom tlaka za izolirani analogni ulaz (apsorber prenapona) [Model: ATI3S-10]
- /13D00: S dvostrukim terminalnim blokom za pritisak za izolirani analogni ulaz [Model: ATI3D-00]
- /13D10: S dvostrukim terminalnim blokom za pritisak za izolirani analogni ulaz (apsorber prenapona) [Model: ATI3D-10]
- /CCC01: S poklopcem konektora za MIL kabel [Model: ACCC01]
Specifična konfiguracija
- Model/Broj dijela: AAI135-H50/13S00
- Detalji konfiguracije:
- -H: S digitalnom komunikacijom (HART protokol)
- 5: Bez zaštite od eksplozije
- 0: Osnovni tip
- /13S00: S terminalnom blokadom tlaka za izolirani analogni ulaz [Model: ATI3S-00]
