Product Description

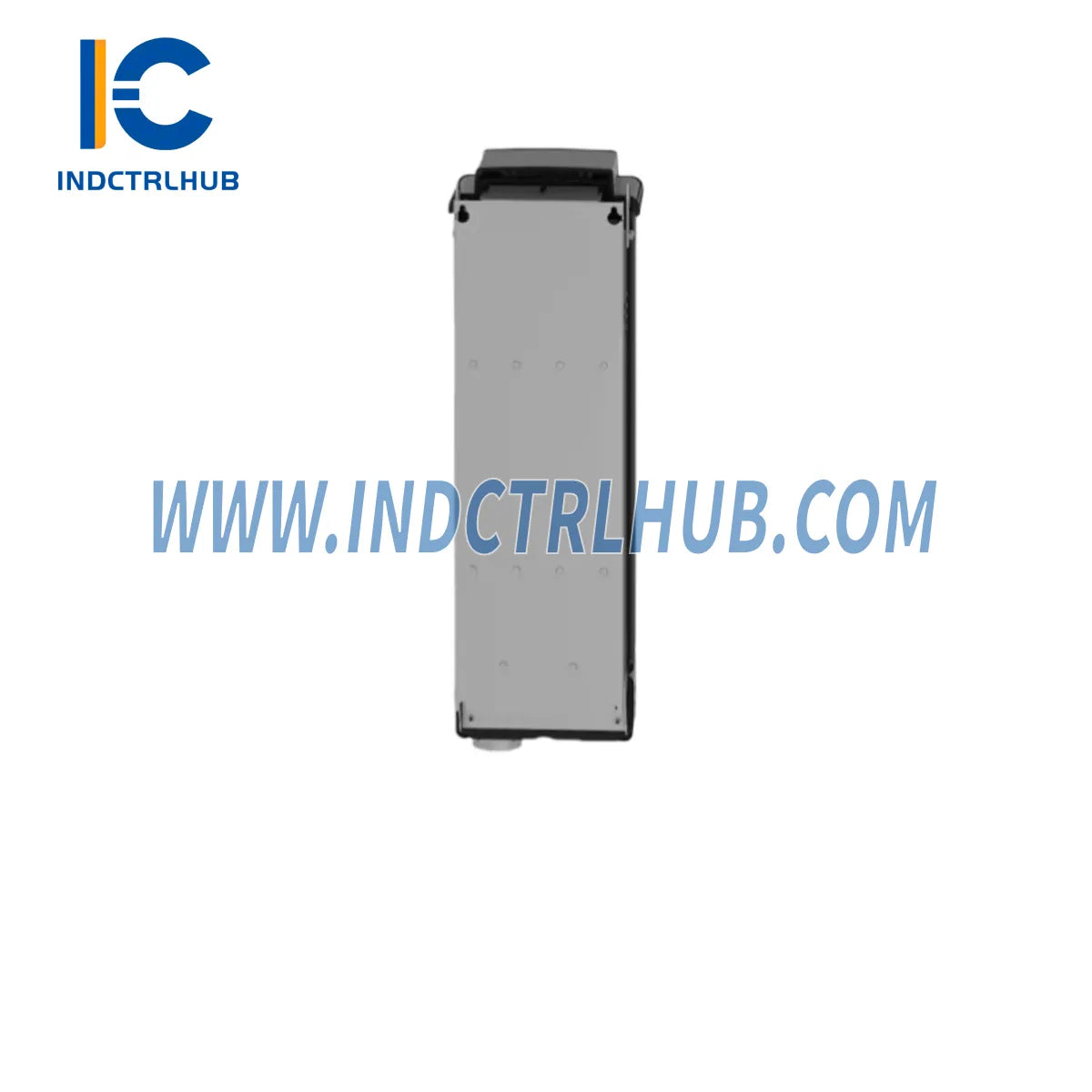

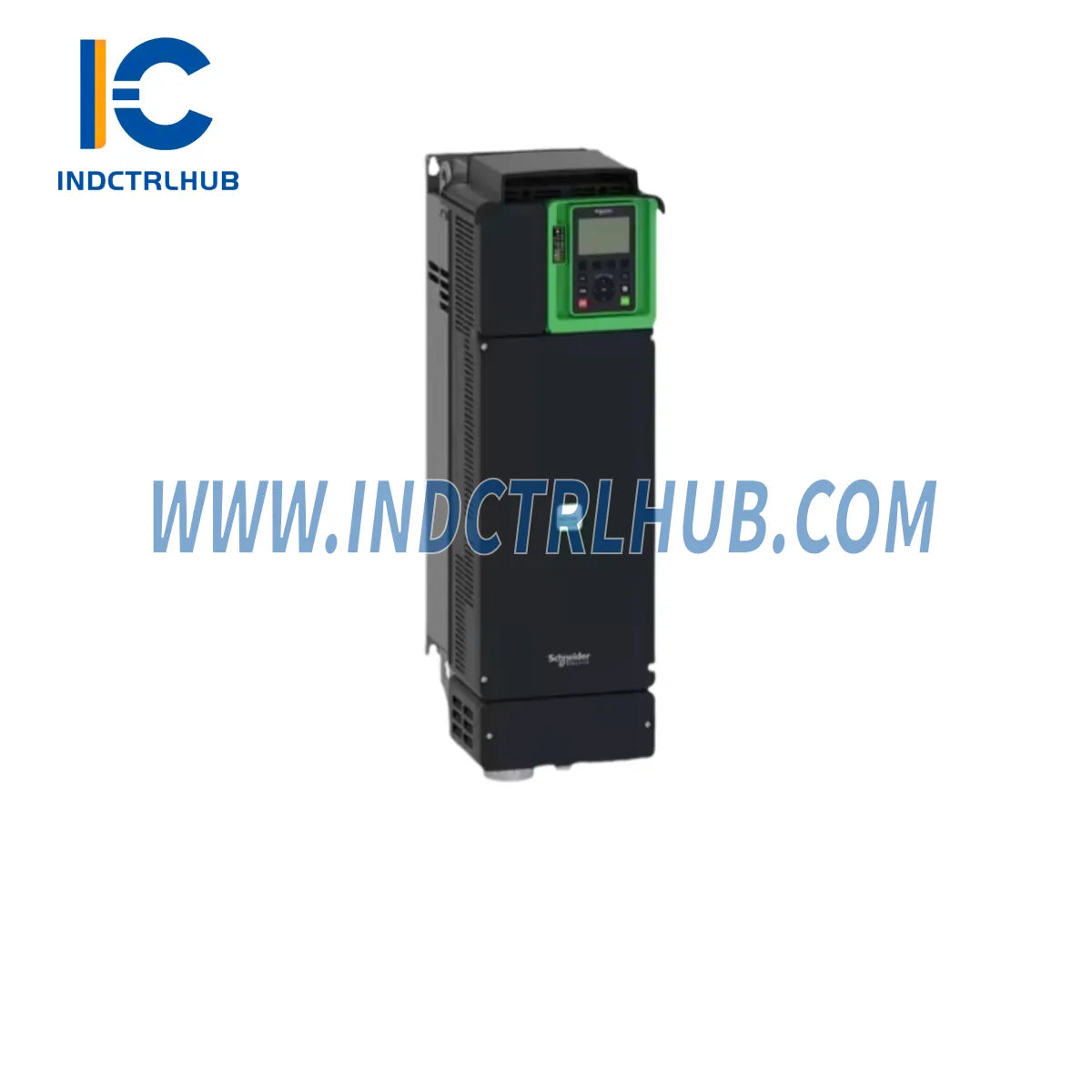

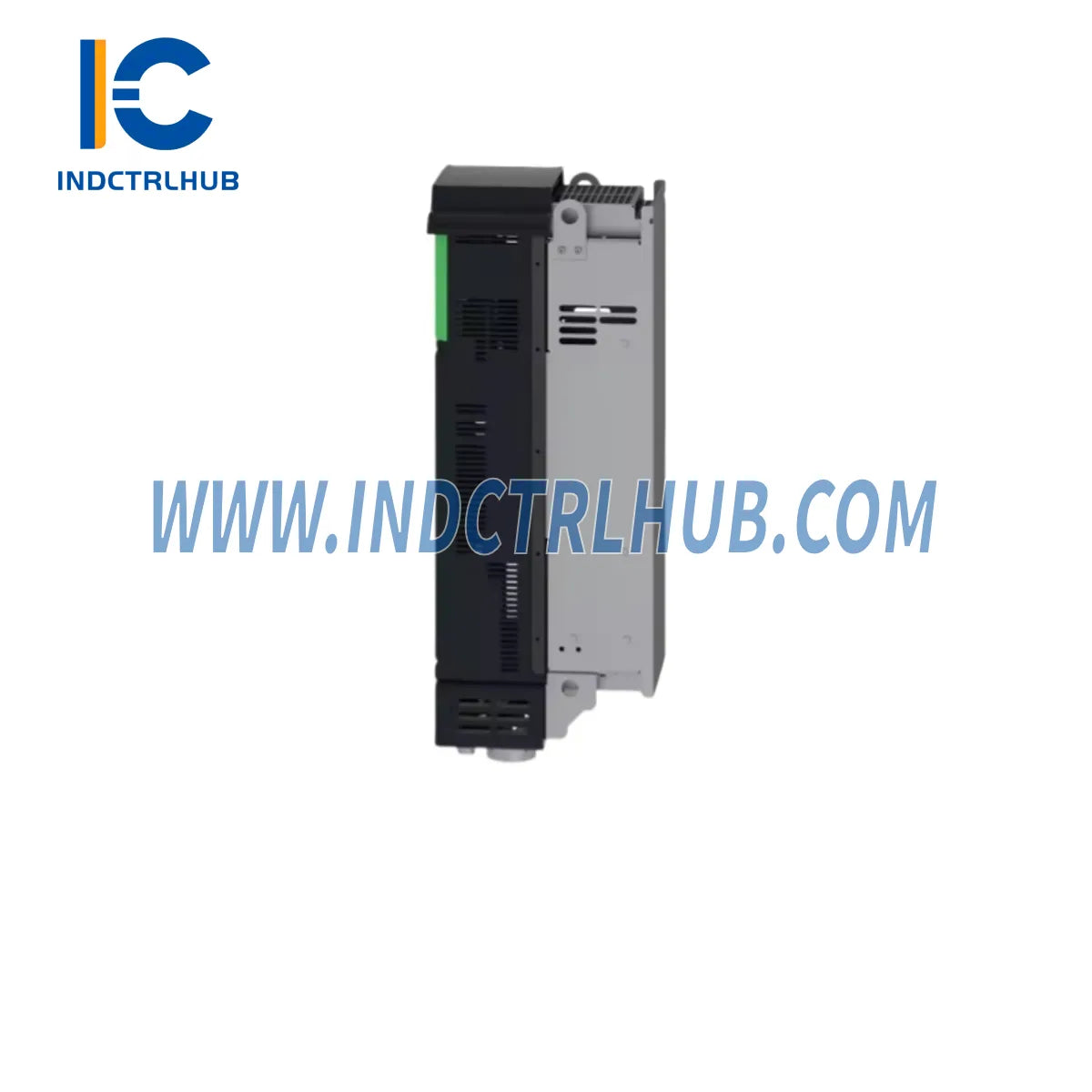

Schneider ATV630D37N4 robusni modul pogona s promjenjivom brzinom za zahtjevna okruženja
Schneider ATV630D37N4 je industrijski pogon s promjenjivom brzinom (VSD) dizajniran za pouzdanu kontrolu motora u najzahtjevnijim i opasnim radnim uvjetima. Ocijenjen na 37 kW (50 KS) za 380–480 V trofazne mreže, ovaj pogon je namijenjen objektima gdje je zastoje neprihvatljiv – od offshore naftnih platformi do podzemnih rudarskih operacija. Njegova robusna arhitektura, napredno upravljanje toplinom i sveobuhvatni paket zaštite čine ga preferiranim izborom za sigurnosno kritičnu infrastrukturu širom svijeta.
Bilo da upravljate pumpnim stanicama u korozivnim obalnim područjima, kontrolirate transportne sustave u prašnjavim rudarskim postrojenjima ili regulirate kompresore u opasnim zonama klasificiranim kao Zona 2, ATV630D37N4 pruža stabilnost procesa i usklađenost sa sigurnosnim zahtjevima koje vaše poslovanje traži.
Tablica robusnih specifikacija
| Parametar | Specifikacija |
|---|---|
| SKU / broj dijela | ATV630D37N4 |
| Nazivna snaga | 37 kW / 50 KS |
| Napajanje | 380–480 V AC, 3-fazni, 50/60 Hz |
| Izlazna struja | 75 A (nazivno) |
| Razina zaštite | IP55 (zaštićen od prašine i mlaza vode) |
| Radna temperatura | -10°C do +50°C (sa smanjenjem snage iznad 40°C) |
| Nadmorska visina | Do 1000 m bez smanjenja snage |
| Komunikacijski protokoli | Modbus RTU, CANopen, EtherNet/IP (opcionalno) |
| Načini upravljanja motorom | V/f, vektorski bez senzora, zatvorena petlja vektora |
| Sigurnosne funkcije | STO (Safe Torque Off) – IEC 61508 SIL 2 / PLd |
| EMC usklađenost | IEC 61800-3 kategorija C2 |
| Standardi | CE, UL, cUL, RoHS |
| Jamstvo | 12-mjesečno jamstvo – pokriva proizvodne nedostatke i kvarove komponenti pod normalnim radnim uvjetima |
| Marka | Schneider Electric |
| Zemlja podrijetla | Kina |
Sveobuhvatna rješenja zaštite
Primjena ATV630D37N4 u opasnim ili visokostresnim okruženjima zahtijeva slojevitu strategiju zaštite. Jedan pogon, koliko god robustan bio, najbolje funkcionira kada je integriran u cjeloviti ekosustav električne zaštite. Ispod su preporučeni prateći proizvodi dostupni u Industrial Control Hub:
Za zaštitu od preopterećenja i kratkog spoja uzvodno, ABB T5L 400 PR221DS-LS prekidač struje (1SDA054365R1) pruža koordiniranu zaštitu na razini ploče, osiguravajući da je ATV630D37N4 zaštićen od uzvodnih struja kvara. U primjenama koje zahtijevaju kompaktnu zaštitu od 250A, ABB Tmax XT3N 250 prekidač struje (1SDA068059R1) nudi pouzdanu zaštitu u kalupljenom kućištu s toplinsko-magnetskim isključenjem.
Za primjenu u opasnim zonama Zone 2 gdje je rizik od električnog luka povećan, ABB TMAX XT2S 160A 3-polni MCCB (1SDA067767R1) i ABB TMAX XT2S 160 MA 80 3P MCCB (1SDA067768R1) pružaju brzo prekidanje kvara pri 50 kA, štiteći i pogon i motorne krugove nizvodno od katastrofalnih oštećenja.
Kad je potrebna četveropolna izolacija za potpuno isključenje faze i neutralnog vodiča – što je ključno u TN-S uzemljenim sustavima uobičajenim u naftnoj i plinskoj industriji – ABB TMAX XT 4P MCCB (1SDA067559R1) pruža potrebnu izolacijsku sposobnost. Za zaštitu hranilica većeg strujnog opterećenja u glavnim razvodnim pločama, ABB TMAX T4S 320 3-polni MCCB (1SDA054126R1) osigurava koordiniranu selektivnost unutar hijerarhije zaštite.
Za velike industrijske pogone s sabirnicama visokog nivoa kvara, ABB Emax 2 E2.2N1600 prekidač struje (1SDA080745R1) i izvlačni ABB E2.2N2000 izvlačni prekidač struje (1SDA080746R1) nude zaštitu glavnog ulaza s potpunom elektroničkom kontrolom isključenja. ABB E2.2N1250 izvlačni MCCB (1SDA080744R1) upotpunjuje obitelj Emax 2 za primjene od 1250A. Na kraju, ABB SACE Emax 2 E2.2S 1250 pokretni dio (1SDA072312R1) osigurava mehaničku sklopku za konfiguracije izvlačnih sklopki.
Primjena u kritičnoj infrastrukturi
Nafta i plin – upravljanje pumpama i kompresorima: U postrojenjima za naftu i plin u gornjem i srednjem dijelu lanca opskrbe, ATV630D37N4 upravlja potopnim pumpama, prijenosnim pumpama i plinskim kompresorima gdje su varijabilna potražnja protoka i energetska učinkovitost ključni. Njegova funkcija STO (Safe Torque Off) zadovoljava zahtjeve IEC 61508 SIL 2, omogućujući sigurnu integraciju u sustave hitnog zaustavljanja (ESD) bez dodatnih sigurnosnih releja. Kućište IP55 otporno je na naftne maglice, slanu maglu i cikluse visokotlačnog pranja uobičajene u rafinerijama.
Rudarstvo – sustavi transportera i ventilacije: Podzemne rudarske operacije zahtijevaju pogone koji podnose ugljenični prašak, čestice silicija i visoku vlagu. Zatvoreno kućište ATV630D37N4 i PCB-ovi s konformnim premazom štite od prodora vodljivog praška, dok ugrađeni PTC termistor prati temperaturu namota motora u stvarnom vremenu – sprječavajući termički bijeg u slabo prozračenim tunelima. Integrirana funkcija dinamičkog kočenja osigurava kontrolirano usporavanje opterećenih transportera na kosim osovinama.
Voda i otpadne vode – automatizacija pumpnih stanica: Komunalna i industrijska postrojenja za pročišćavanje vode oslanjaju se na ATV630D37N4 za preciznu kontrolu protoka pri uzimanju sirove vode, ispiranja filtra i ispumpavanja otpadnih voda. Njegova funkcija upravljanja višestrukim pumpama (do 6 pumpi) uklanja potrebu za vanjskim PLC-ima u jednostavnim kaskadnim aplikacijama, smanjujući složenost upravljačke ploče i poboljšavajući MTBF u udaljenim, nenadzoravanim pumpnim stanicama.
Kemijska obrada – pogoni za miješalice i agitator: U područjima klasificiranim kao ATEX-približna Zona 2 u kemijskim postrojenjima, ATV630D37N4 pokreće agitator, miješalice i ekstruderne vijke gdje je precizna kontrola momenta pri niskim brzinama ključna za kvalitetu proizvoda. Njegova kontrola bez senzora s vektorskim protokom pruža regulaciju brzine od ±0,5% bez povratne informacije enkodera, što pojednostavljuje instalaciju u opasnim zonama gdje kabliranje enkodera predstavlja dodatni rizik od paljenja.
Često postavljana pitanja o sigurnosti i kvaliteti
P1: Što jamstvo od 12 mjeseci pokriva za ATV630D37N4?
Jamstvo od 12 mjeseci pokriva sve proizvodne nedostatke, kvarove komponenti i probleme u izradi pod normalnim radnim uvjetima kako je navedeno u tehničkom listu proizvoda. Ne pokriva oštećenja nastala nepravilnom instalacijom, prenaponskim događajima izvan specifikacija ili neovlaštenim izmjenama. Zahtjevi za jamstvom obrađuju se unutar 5 radnih dana od primitka neispravne jedinice.
P2: Je li ATV630D37N4 certificiran za uporabu u opasnim (klasificiranim) područjima?
ATV630D37N4 ima IP55 zaštitu i posjeduje CE, UL i cUL certifikate za opću industrijsku upotrebu. Za instalaciju u ATEX zonama 1 ili 2, pogon mora biti smješten u certificirano kućište Ex e ili Ex d. Naš inženjerski tim može savjetovati o odabiru usklađenog kućišta za vašu specifičnu klasifikaciju područja i plinsku skupinu.
P3: Koje standarde usklađenosti zadovoljava ATV630D37N4?
Pogon je u skladu s IEC 61800-5-1 (električna sigurnost), IEC 61800-3 (EMC – kategorija C2), IEC 61508 SIL 2 (funkcionalna sigurnost putem STO funkcije), CE oznakom (EU Direktiva o niskom naponu i EMC Direktiva), UL 508C (oprema za pretvorbu energije) i RoHS Direktivom 2011/65/EU.
P4: Kako provjeriti autentičnost proizvoda i izbjeći krivotvorene jedinice?
Sve jedinice ATV630D37N4 koje isporučuje Industrial Control Hub dolaze kroz ovlaštene distributerske kanale s potpunom dokumentacijom o sljedivosti. Svaka jedinica dolazi u originalnom pakiranju Schneider Electric, s provjerom serijskog broja i Potvrdom o sukladnosti. Kupci mogu provjeriti autentičnost putem online portala za provjeru serijskih brojeva Schneider Electric.
P5: Koju tehničku podršku je dostupna nakon kupnje?
Naš tehnički tim pruža inženjersku podršku prije prodaje, smjernice za puštanje u rad i podršku za otklanjanje poteškoća nakon prodaje putem e-pošte i telefona. Datoteke za sigurnosnu kopiju parametara i konfiguracijski predlošci specifični za primjenu dostupni su na zahtjev za uobičajene slučajeve uporabe uključujući upravljanje pumpama, pogone transportera i HVAC primjene.
P6: Može li se ATV630D37N4 integrirati sa SCADA i DCS sustavima?
Da. Pogon nativno podržava Modbus RTU (RS-485) i CANopen kao standard. Opcijske komunikacijske kartice dodaju EtherNet/IP, PROFIBUS DP, PROFINET i DeviceNet povezivost, omogućujući besprijekornu integraciju s Rockwell, Siemens, Honeywell i Emerson DCS platformama koje se često koriste u naftnoj i plinskoj te kemijskoj industriji.
