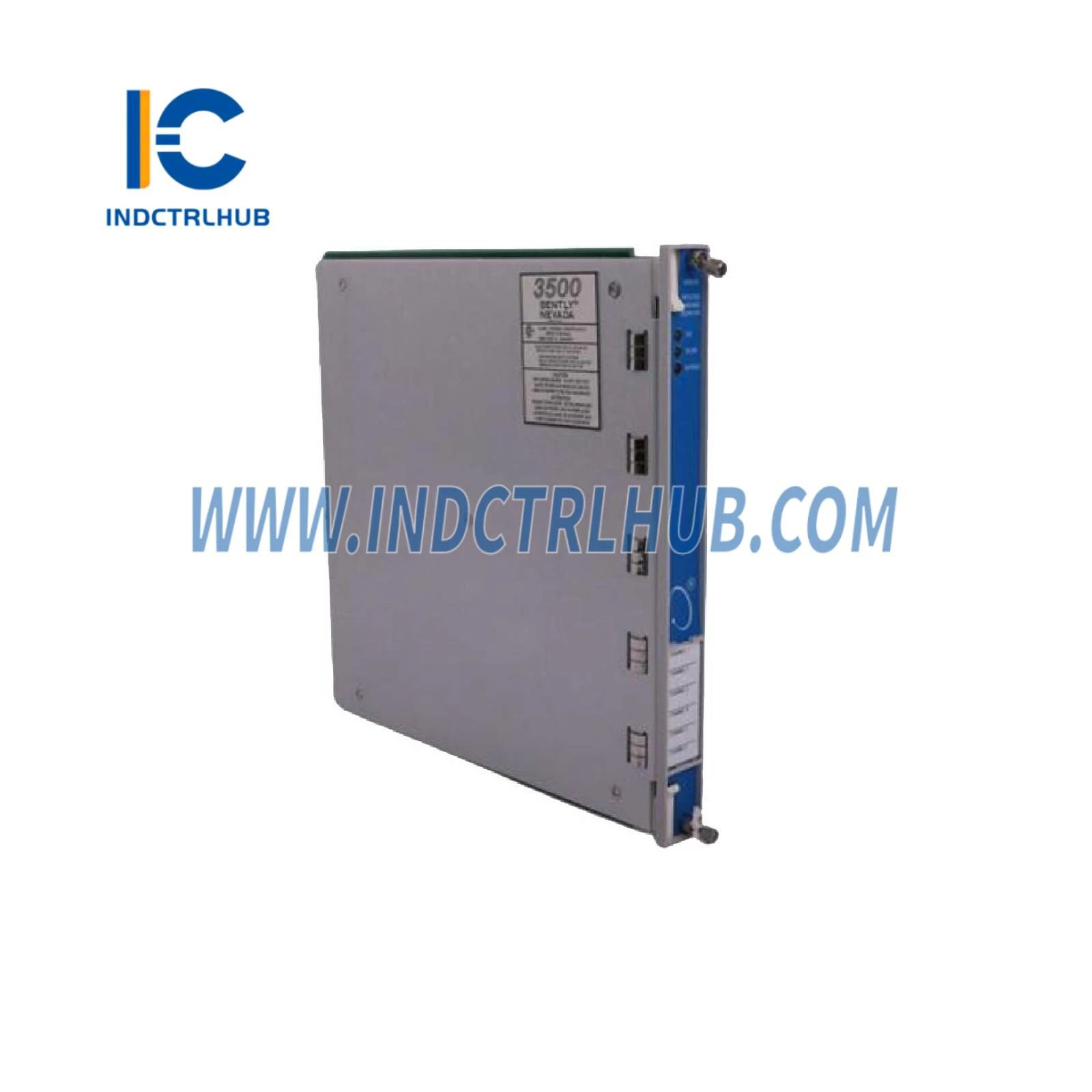

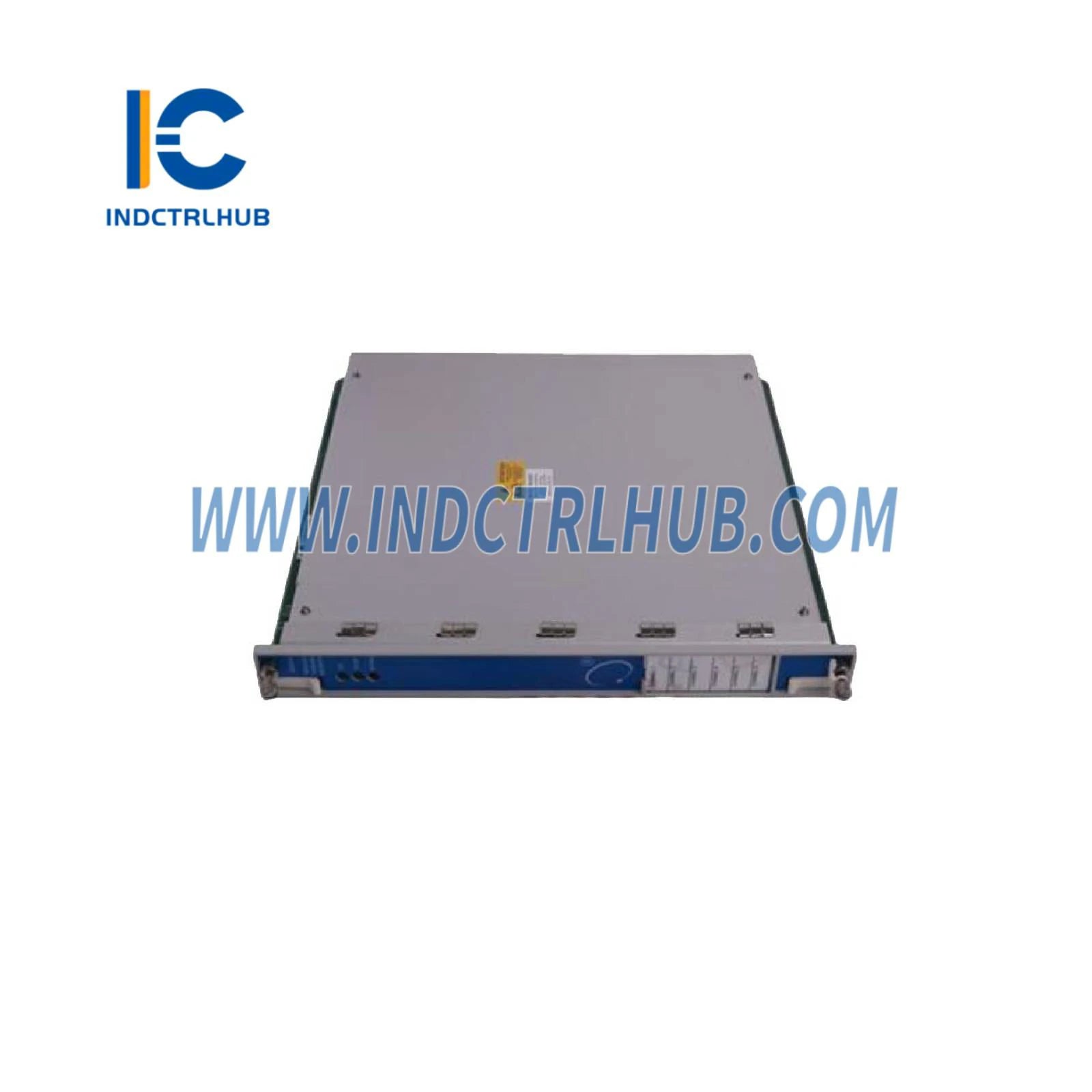

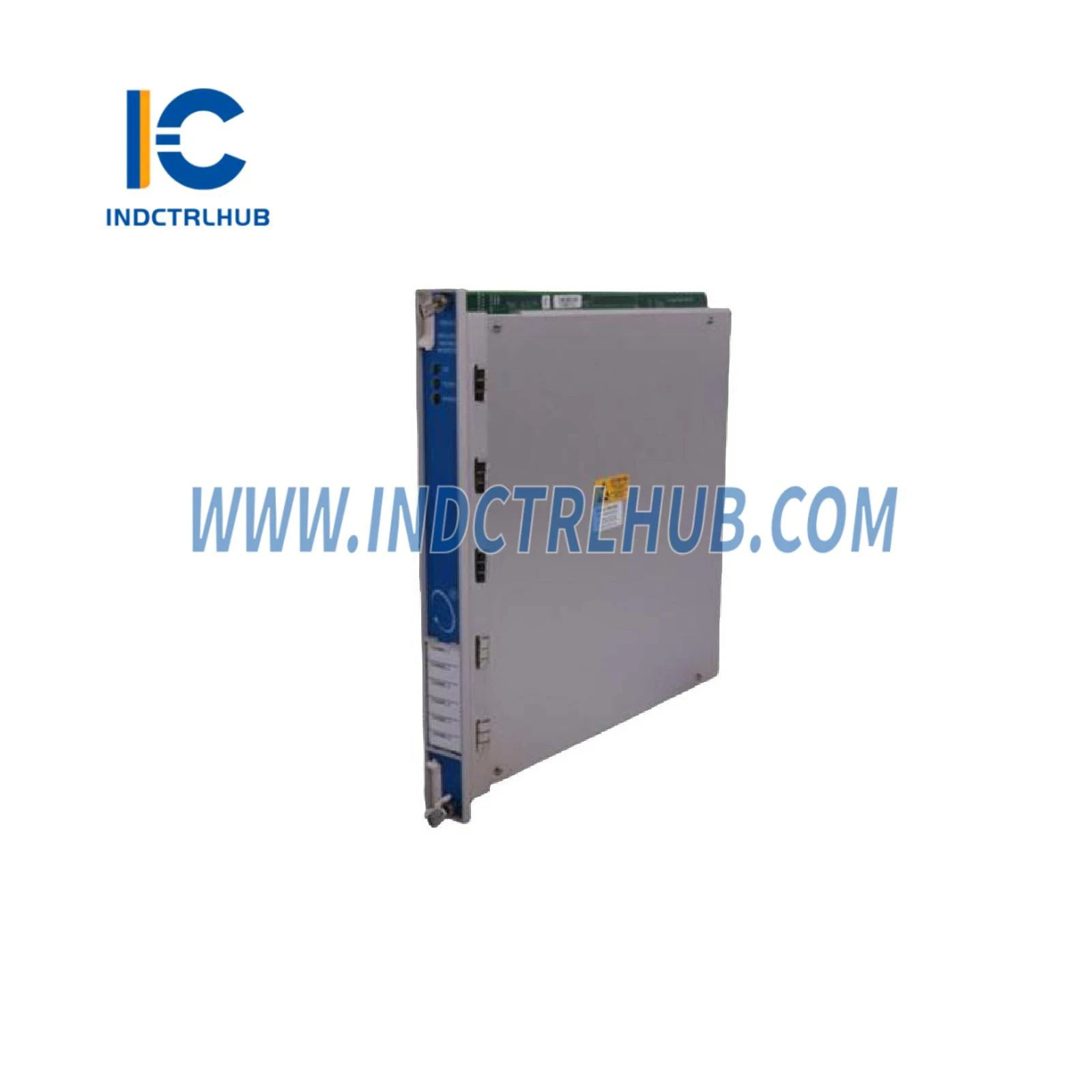

BENTLY NEVADA 3500/62 133811-03 Monitor procesne varijable

Detalji proizvoda

• Proizvođač: Bently Nevada
• Serija: 3500/62
• Model/Broj dijela: 3500/62 133811-03
• Tip modela: Process Variable Monitor

Opis

3500/62 Process Variable Monitor je 6-kanalni monitor dizajniran za kontinuirano praćenje kritičnih parametara stroja kao što su:

• Pritisci
• Protok
• Temperature
• Razine

Prihvaća:

• +4 do +20 mA ulazi struje
• Bilo koji proporcionalni ulazi napona između -10 Vdc i +10 Vdc

Monitor obrađuje ove ulazne signale i uspoređuje ih s korisnički programiranim pragovima alarma.

Okolišni ograničenja

• Radna temperatura:
  • -30°C do +65°C (-22°F do +149°F) kada se koristi s Internom/Eksternom terminacijom I/O modula
  • 0°C do +65°C (+32°F do +149°F) kada se koristi s Internim barijernim I/O modulom (Interna terminacija)
• Temperatura skladištenja:
  • -40°C do +85°C (-40°F do +185°F)
• Vlažnost:
  • 95%, bez kondenzacije

Fizičke specifikacije

Dimenzije monitora modula:

• Visina x Širina x Dubina:

  • 241,3 mm x 24,4 mm x 241,8 mm (9.50 in x 0.96 in x 9.52 in)

• Težina:

  • 0.82 kg (1.8 lb.)

Dimenzije I/O modula (bez barijera):

• Visina x Širina x Dubina:

  • 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)

• Težina:

  • 0.20 kg (0.44 lb.)

Dimenzije I/O modula (s barijerama):

• Visina x Širina x Dubina:

  • 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)

• Težina:

  • 0.46 kg (1.01 lb.)

Informacije o narudžbi

• Model monitora procesne varijable: 3500/62-AA-BB
  • A: Vrsta I/O modula:
    • 01: -10 do +10 Vdc I/O modul s unutarnjim priključcima
    • 02: -10 do +10 Vdc I/O modul s vanjskim priključcima
    • 03: Izolirani +4 do +20 mA I/O modul s unutarnjim priključcima
    • 04: Izolirani +4 do +20 mA I/O modul s vanjskim priključcima
    • 05: Nije izolirani +4 do +20 mA I/O modul s unutarnjim barijerama i unutarnjim priključcima
  • B: Opcija odobrenja agencije:
    • 00: Nema
    • 01: cNRTLus
    • 02: ATEX/CSA (Klasa 1, Zona 2)

Dodatne specifikacije

• Broj dijela: 133811-03
• Kategorija: PLC-ovi/Nadzor stroja
• Potkategorija: PLC modul/ram
• Težina: 5.44 kg
