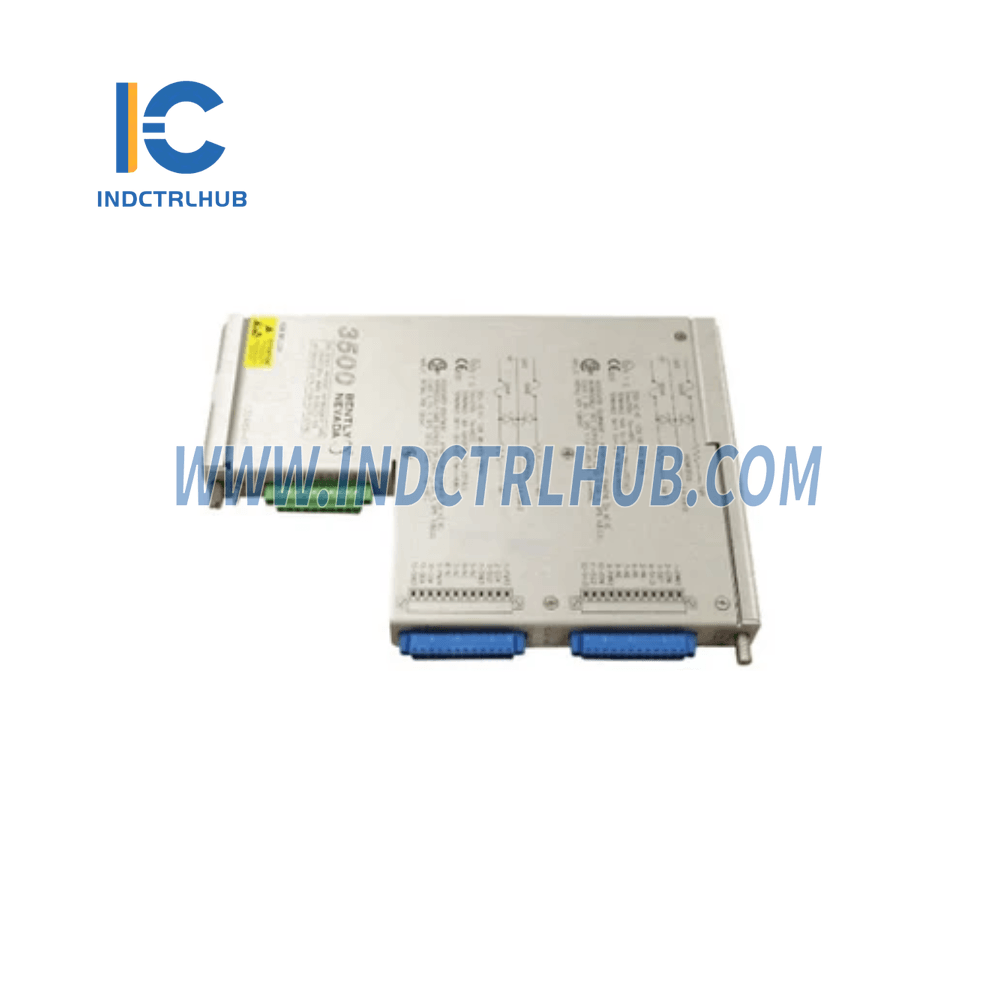

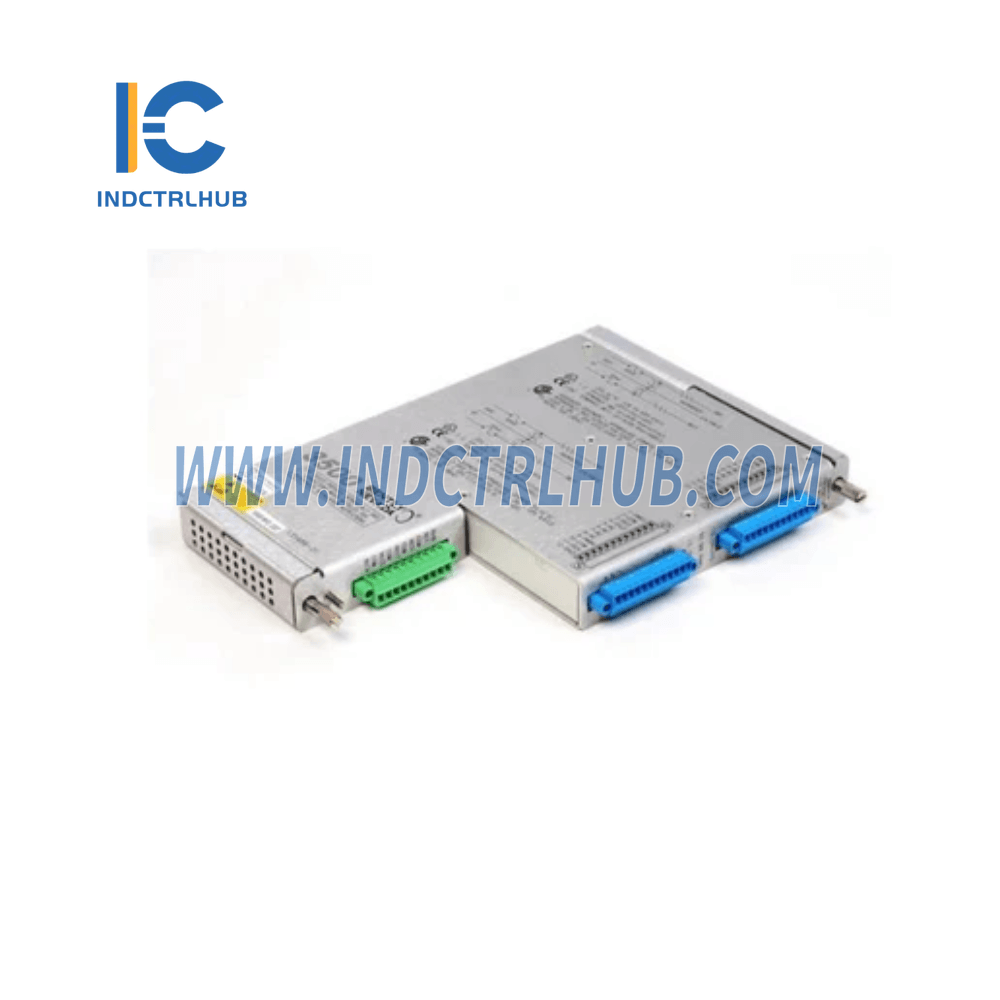

BENTLY NEVADA 3500/40M 135489-04 Proximitor ulazno/izlazni modul

Detalji proizvoda

• Proizvođač: Bently Nevada
• Serija: 3500/40

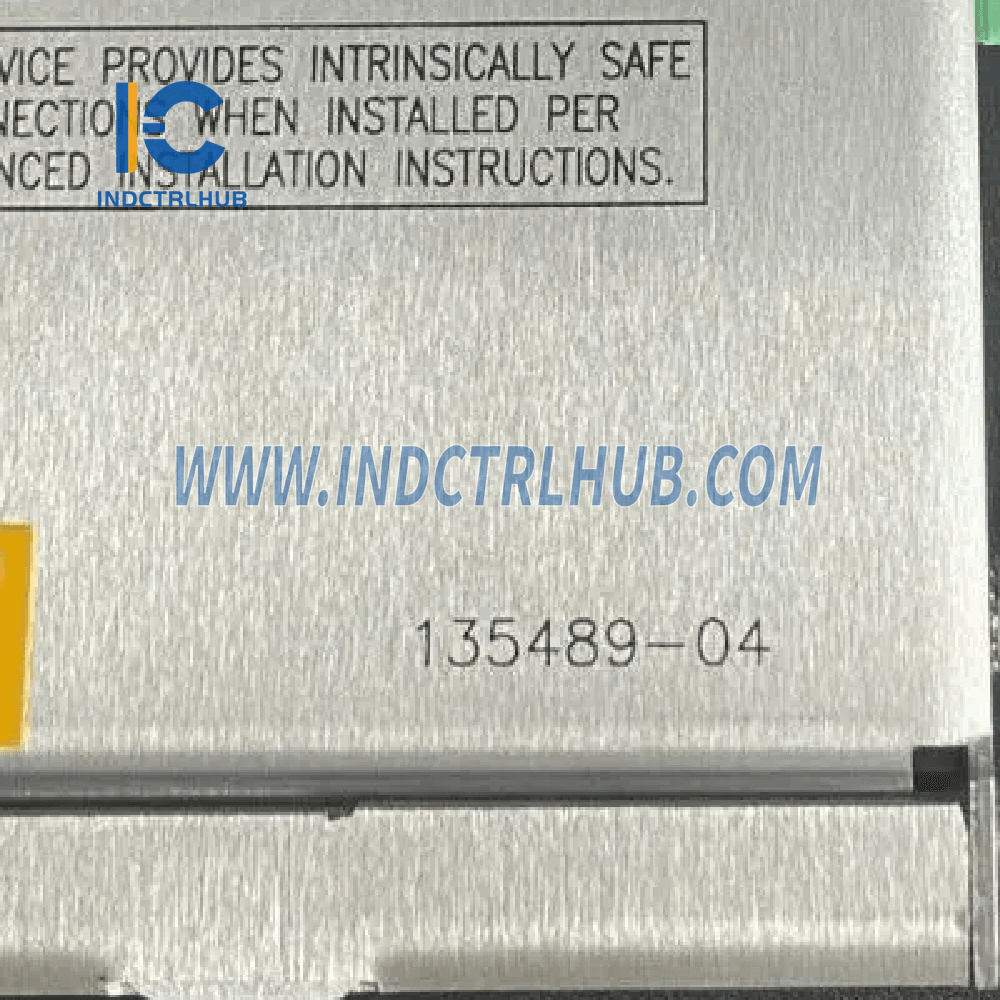

• Model/Broj dijela: 135489-04
• Tip modela: Proximitor I/O modul s unutarnjim barijerama i unutarnjim završecima

Opis

Proximitor Monitor 3500/40M je četverokanalni monitor koji prima ulazne signale s Bently Nevada proximity transducera, obrađuje signal kako bi pružio različite mjere vibracija i položaja te uspoređuje obrađene signale s korisnički programiranim alarmima. Monitor se može programirati pomoću softvera 3500 Rack Configuration za izvođenje sljedećih funkcija:

• Radijalna vibracija
• Ekscentričnost
• REBAM
• Položaj potiska
• Diferencijalna ekspanzija

Specifikacije

Ulazi

• Signal: Prima od 1 do 4 signala proximitornog pretvornika

• Potrošnja energije: 7,7 W (tipično)

• Ulazna impedancija:

  • Standardni I/O: 10 kΩ
  • Ulazi za proximitor i ubrzanje

• Osjetljivost:

  • Radijalna vibracija: 3.94 mV/μm (100 mV/mil) ili 7.87 mV/μm (200 mV/mil)
  • Potisak: 3.94 mV/μm (100 mV/mil) ili 7.87 mV/μm (200 mV/mil)
  • Ekscentričnost: 3.94 mV/μm (100 mV/mil) ili 7.87 mV/μm (200 mV/mil)
  • Diferencijalna ekspanzija: 0.394 mV/μm (10 mV/mil) ili 0.787 mV/μm (20 mV/mil)
  • REBAM: 40 mV/μm (1000 mV/mil) ili 80 mV/μm (2000 mV/mil)

Izlazi

• LED diode na prednjoj ploči:

  • OK LED: Pokazuje kada 3500/40M SIL Proximitor ispravno radi
  • TX/RX LED: Pokazuje komunikaciju s drugim modulima u 3500 ormaru
  • LED za zaobilaženje: Pokazuje kada je 3500/40M SIL Proximitor u načinu zaobilaženja

• Puferirani izlazi pretvarača:

  • Svaki kanal ima jedan koaksijalni konektor, zaštićen od kratkog spoja
  • Izlazna impedancija: 550 Ω
  • Napajanje pretvornika: -24 Vdc

Okolišni ograničenja

Radna temperatura

• S internim/eksternim završnim I/O modulom: -30°C do +65°C (-22°F do +150°F)
• S internim barijernim I/O modulom (interni završetak): 0°C do +65°C (32°F do +150°F)

Dimenzije

• I/O moduli (bez barijere):

  • 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
  • Težina: 0,20 kg (0,44 lb)

• I/O moduli (barijera):

  • 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in)
  • Težina: 0,46 kg (1,01 lb)

Informacije o narudžbi

• Broj dijela: 3500/40M-AA-BB

  • A: Vrsta I/O modula

    • 01: Proximitor I/O modul s unutarnjim završetkom
    • 02: Proximitor I/O modul s vanjskim završecima
    • 03: Proximitor I/O modul s unutarnjim barijerama i unutarnjim završecima

  • B: Opcija odobrenja za opasna područja

    • 00: Nema
    • 01: cNRTLus (Klasa 1, Podjela 2)
    • 02: ATEX / IECEx / CSA (Klasa 1, Zona 2)
