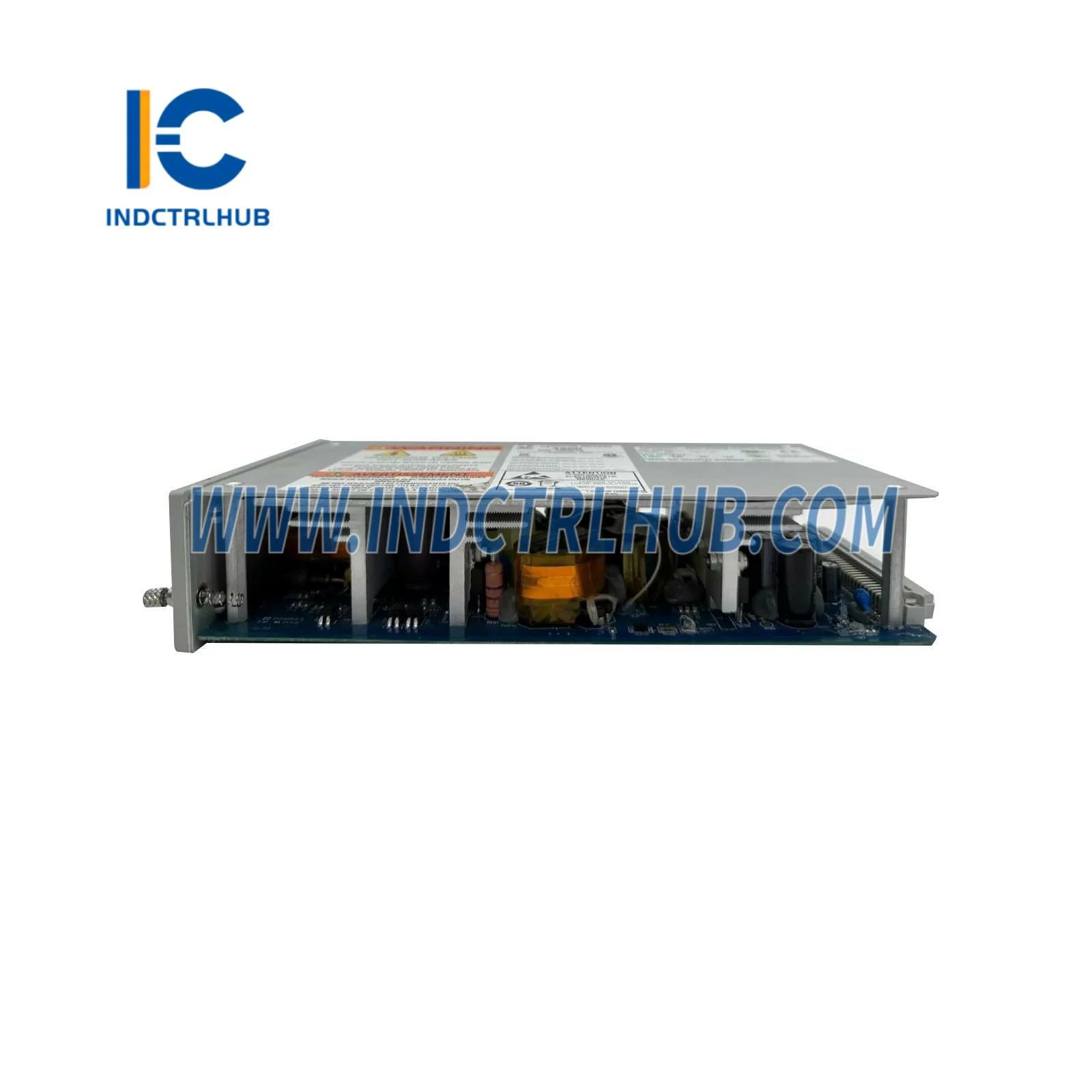

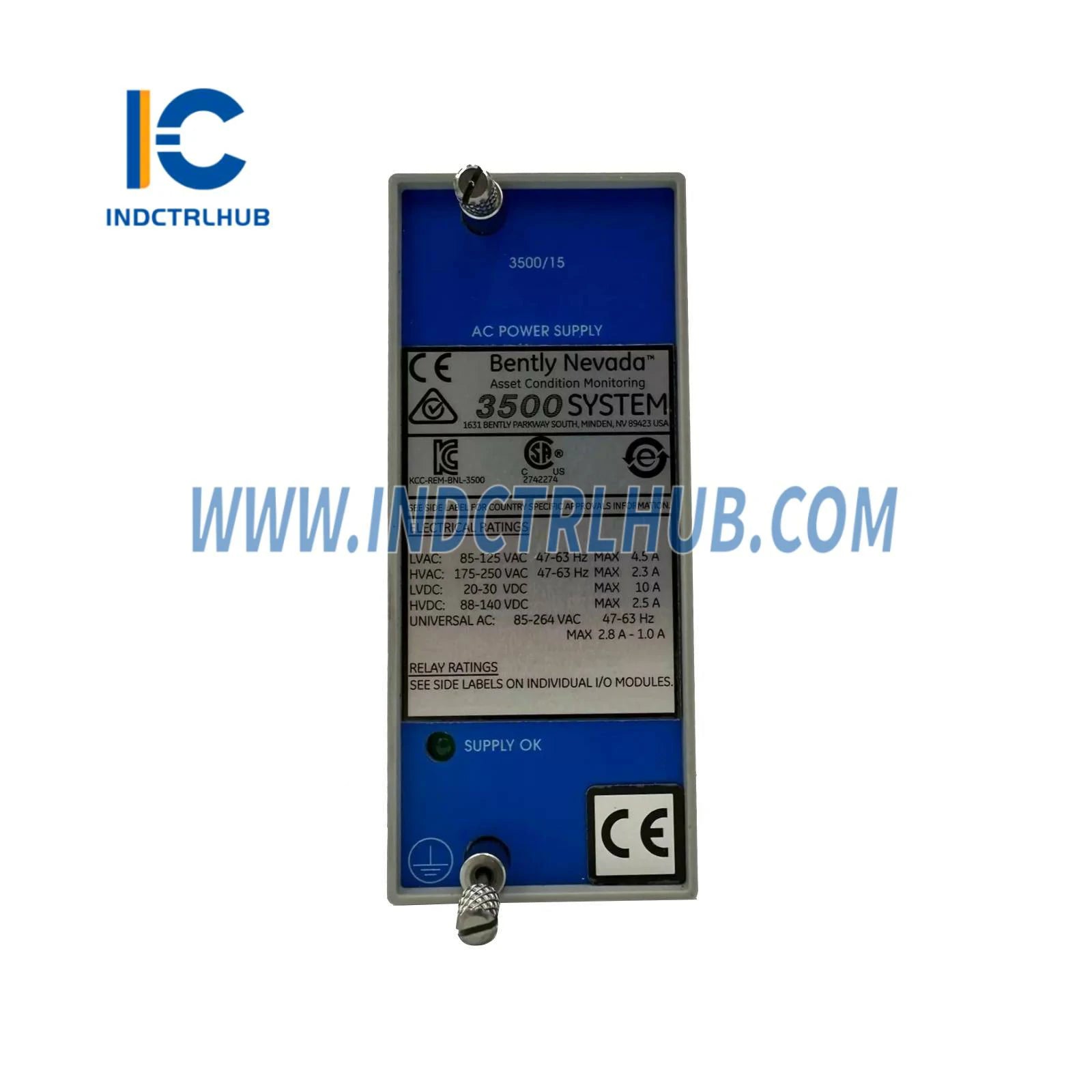

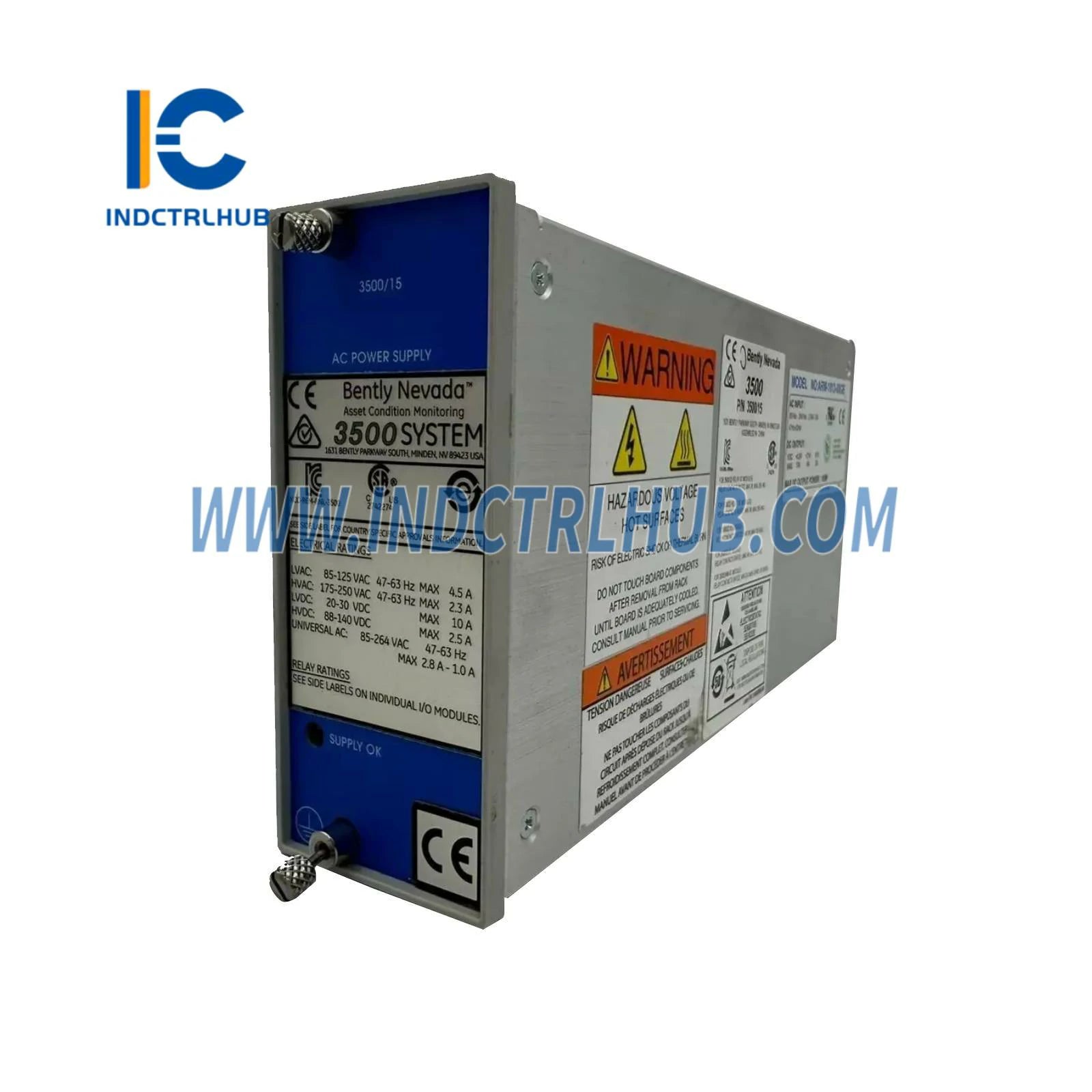

Bently Nevada 3500/15-07-07-00 AC i DC napajanja

Detalji proizvoda

• Proizvođač: Bently Nevada
• Serija: 3500/15
• Model/Broj dijela: 3500/15-07-07-00
• Vrsta modela: AC i DC napajanja

Opis

3500/15 AC i DC napajanja su moduli polovične visine koji se moraju instalirati u određene utore na lijevoj strani ormarića. Ormarić 3500 može sadržavati jedno ili dva napajanja, s bilo kojom kombinacijom AC i DC napajanja. Svako napajanje može napajati cijeli ormarić.

Fizičke specifikacije

Dimenzije modula napajanja:

• Visina x Širina x Dubina:
  • 120,7 mm x 50,8 mm x 251,5 mm (4,75 in x 2,0 in x 9,9 in)
• Težina:
  • 1,39 kg (3,06 lb)

Dimenzije modula za ulaz napajanja:

• Visina x Širina x Dubina:
  • 120,7 mm x 25,4 mm x 114,3 mm (4,75 in x 1,0 in x 4,5 in)
• Težina:
  • 0,34 kg (0,75 lb)

Okolišni ograničenja

• Radna temperatura:
  • -30°C do +65°C (-22°F do +150°F)
• Temperatura skladištenja:
  • -40°C do +85°C (-40°F do +185°F)
• Vlažnost:
  • 95%, bez kondenzacije

Informacije o narudžbi

• 3500/15 modul napajanja: 3500/15-AA-BB-CC
  • A: Vrsta napajanja (gornji utor):
    • 03: Stari visoki napon istosmjernom strujom (88 do 140 Vdc)
    • 04: Stari niski napon istosmjernom strujom (20 do 30 Vdc)
    • 05: Univerzalni izmjenični napon (85 do 264 Vac rms)
    • 06: Napajanje visokim istosmjernim naponom
    • 07: Nisko napajanje istosmjernom strujom
  • B: Vrsta napajanja (donji utor):
    • 00: Nema napajanja (koristi se kada napajanje nije potrebno)
    • 03: Stari visoki napon istosmjernom strujom (88 do 140 Vdc)
    • 04: Stari niski napon istosmjernom strujom (20 do 30 Vdc)
    • 05: Univerzalni izmjenični napon (85 do 264 Vac rms)
    • 06: Napajanje visokim istosmjernim naponom
    • 07: Nisko napajanje istosmjernom strujom
  • C: Odobrenje agencije:
    • 00: Nema
    • 01: CSA / NRTL / C (Klasa 1, Podjela 2)
    • 02: ATEX / IECEx / CSA (Klasa 1, Zona 2)
