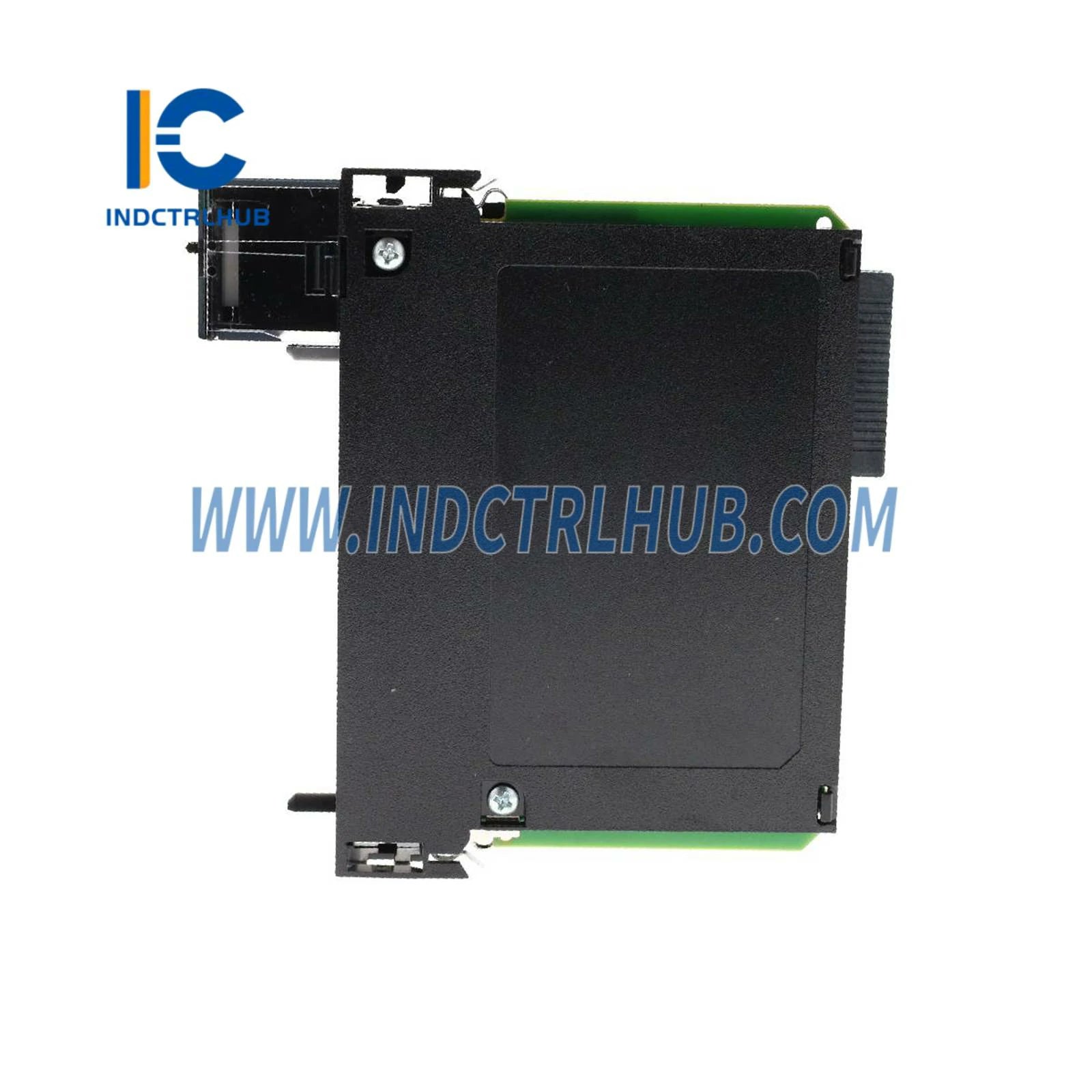

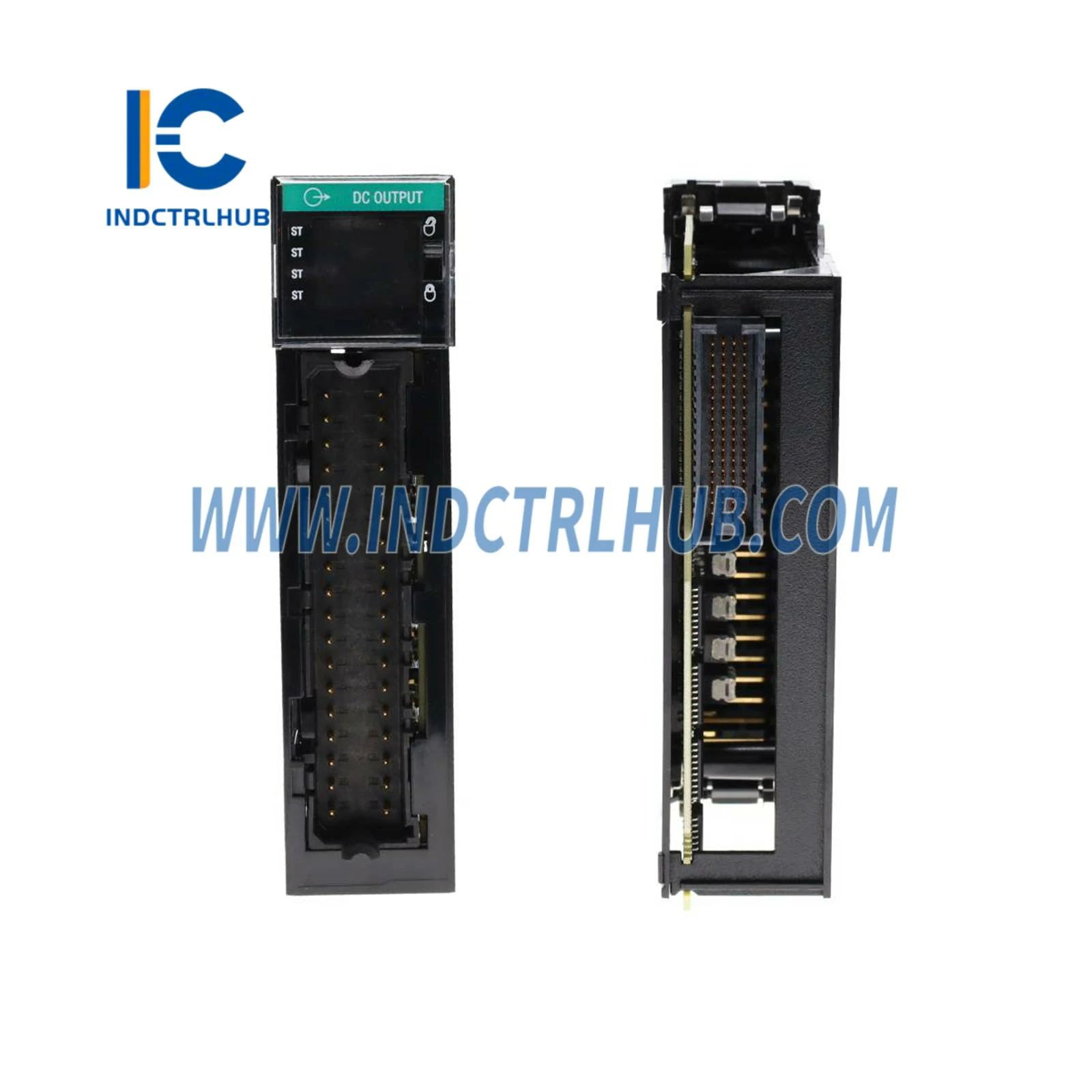

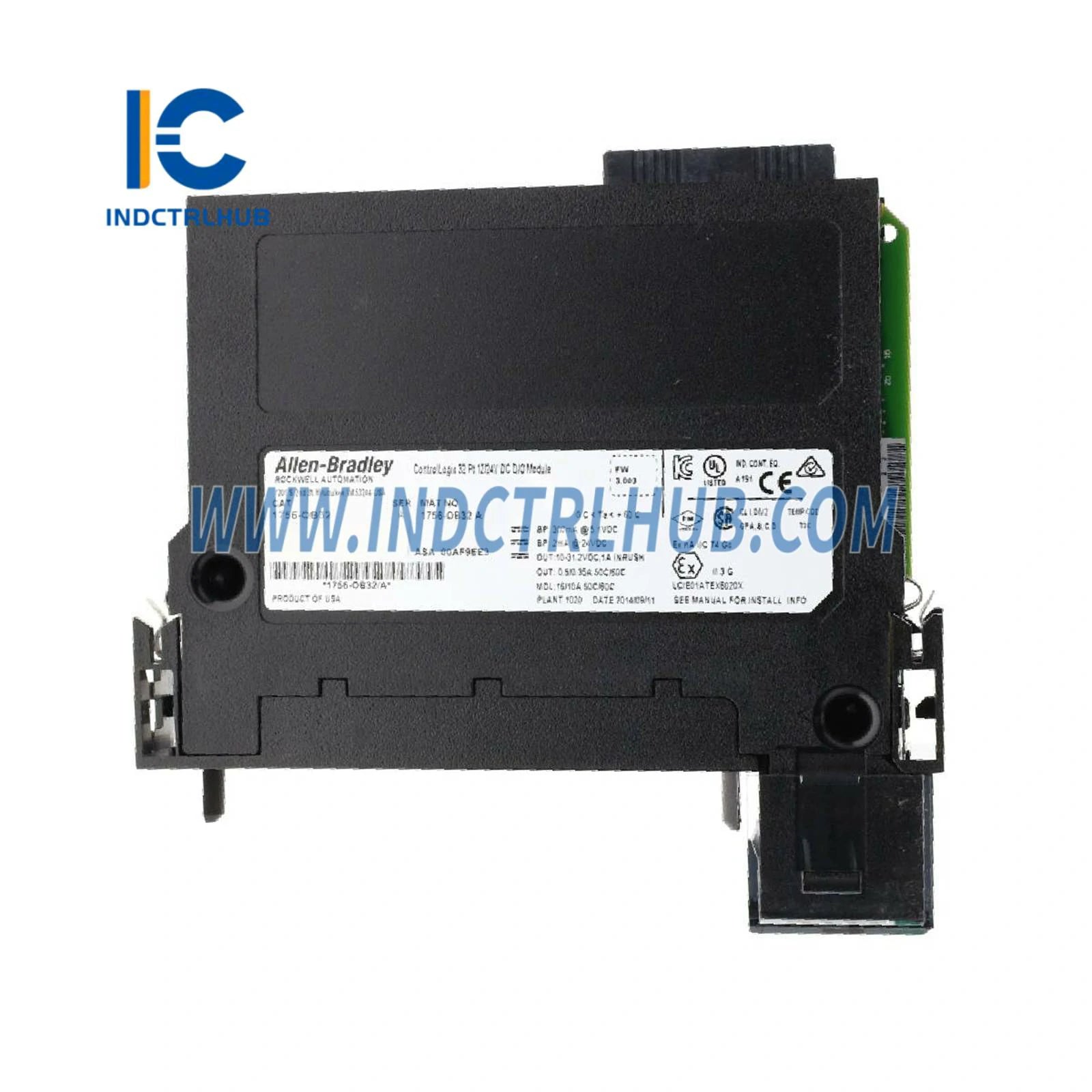

Allen-Bradley 1756-OB32 DC digitalni ulazno-izlazni moduli
Allen-Bradley 1756-OB32 DC digitalni ulazno-izlazni moduli
Manufacturer: Allen-Bradley
Product No.: 1756-OB32
Condition:Br. dostupnih komada: 1000
Product Type: DC Digital I/O Moduli
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Detalji proizvoda: Allen-Bradley 1756-OB32 DC digitalni I/O modul
| Proizvođač | Model/Broj dijela | Opis |
|---|---|---|
| Allen-Bradley | 1756-OB32 | DC Digitalni I/O modul |
Tehničke specifikacije
| Atribut | 1756-OB32 / 1756-OB32K | 1756-OB32XT |
|---|---|---|
| Izlazi | 32 (16 bodova/grupa) | 32 (16 bodova/grupa) |
| Kategorija napona | 12/24V DC izvor | 12/24V DC izvor |
| Radni napon | 10_31,2V DC | 10_31,2V DC |
| Vrijeme kašnjenja izlaza | Isključeno u Uključeno: 60 µs nom/1 ms max Uključeno u Isključeno: 200 µs nom/1 ms max | Isto |
| Povlačenje struje @ 5.1V | 300 mA | 300 mA |
| Povlačenje struje @ 24V | 2 mA | 2 mA |
| Ukupna snaga stražnje ploče | 1,58 W | 1,58 W |
| Rasipanje snage (maks.) | 4,8 W @ 60°C (140°F) | 4,8 W @ 60°C (140°F) |
| Toplinska disipacija | 16,37 BTU/sat | 16,37 BTU/sat |
| Struja curenja u isključenom stanju (maksimalno po točki) | 0,5 mA | 0,5 mA |
| Pad napona u uključenom stanju (maksimalno) | 200 mV DC @ 0,5 A | 200 mV DC @ 0,5 A |
| Struja po točki (maks.) | 0,5 A @ 50°C (122°F), 0,35 A @ 60°C (140°F) | Isto |
| Struja po modulu (maks.) | 16 A @ 50°C (122°F), 10 A @ 60°C (140°F) | Isto |
| Pulsni strujni udar po točki (maksimalno) | 1 A za 10 ms, ponovljivo svakih 2s @ 60°C (140°F) | Isto |
| Struja opterećenja (min) | 3 mA po točki | 3 mA po točki |
| Planirani izlazi | Sinkronizacija unutar 16,7 µs max, referenca na Koordinirano Sistemsko Vrijeme | Isto |
| Stanja načina kvara po točki | Zadrži zadnje stanje, Uključeno ili Isključeno (zadano Isključeno) | Isto |
| Stanja programskog načina po točki | Zadrži zadnje stanje, Uključeno ili Isključeno (zadano Isključeno) | Isto |
| Izolacijski napon | 250V kontinuirano (izlazi na backplane) / 125V kontinuirano (izlazi grupa-po-grupa) | Isto |
| Ključanje modula | Elektroničko, softverski konfigurabilno | Isto |
| Osiguranje | Nije zaštićeno (fuzirani IFM opcionalno) | Isto |
| Uklonjivi terminalni blok (RTB) | 1756-TBCH, 1756-TBS6H | 1756-TBCHXT, 1756-TBS6HXT |
| RTB ključanje | Mehanički definirano od strane korisnika | Isto |
| Širina utora | 1 | 1 |
| Kategorija žice | Kategorija 1 | Kategorija 1 |
| Veličina vodiča | 22_14 AWG (jednokratni), 22_16 AWG (dvostruki) | Isto |
| Moment zatezanja priključne letve | 0,5 N_m (4,4 lb_in) | Isto |
| Vrsta kućišta | Nema (otvoreni stil) | Nema (otvoreni stil) |
| Temperaturni kod | T4 | T4 |
Okolišne specifikacije
| Atribut | 1756-OB32 / 1756-OB32K | 1756-OB32XT |
|---|---|---|
| Radna temperatura | 0_60°C (32_140°F) | 0_60°C (32_140°F) |
| Temperatura izvan rada | -40_+85°C (-40_+185°F) | -40_+85°C (-40_+185°F) |
| Relativna vlažnost | 5_95% bez kondenzacije | 5_95% bez kondenzacije |
| Zaštitni premaz | Da (K ili XT modeli) | Da |
| Ocjena za korozivnu atmosferu | ASTM B845-97, ANSI/ISA 71.04_2013 Razina težine G3 | ASTM B845-97, IEC 60721-3-3:2019 Razina težine CX |
| Otpornost na vibracije | 2 g @ 10 do 500 Hz | 2 g @ 10 do 500 Hz |
| Otpornost na udarce (operativno) | 30 g | 30 g |
| Otpornost na udarce (neoperativno) | 50 g | 50 g |
| Usklađenost s elektromagnetskim emisijama | IEC 61000-6-4 | IEC 61000-6-4 |
| Otpornost na elektrostatki pražnjenje (ESD) | IEC 61000-4-2 (6 kV kontakt, 8 kV zrak) | Isto |
| Otpornost na zračenje RF | IEC 61000-4-3 (10V/m) | Isto |
| EFT/B imunost | IEC 61000-4-4 (±4 kV pri 5 kHz) | Isto |
| Otpornost na prenapone | IEC 61000-4-5 (±1 kV linija-linija, ±2 kV linija-zemlja) | Isto |
| Imunost na provođeni RF | IEC 61000-4-6 (10V rms, 150 kHz_80 MHz) | Isto |
