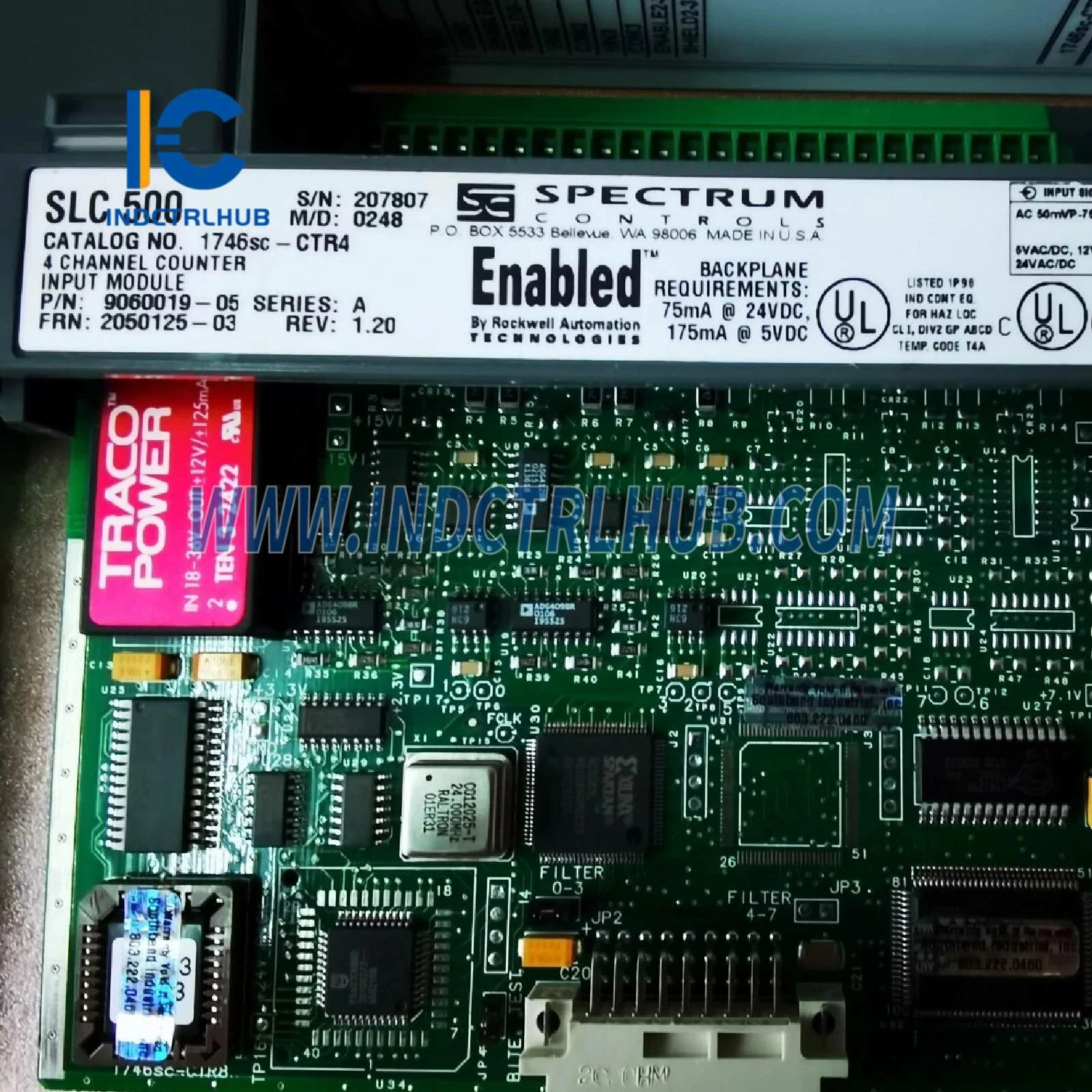

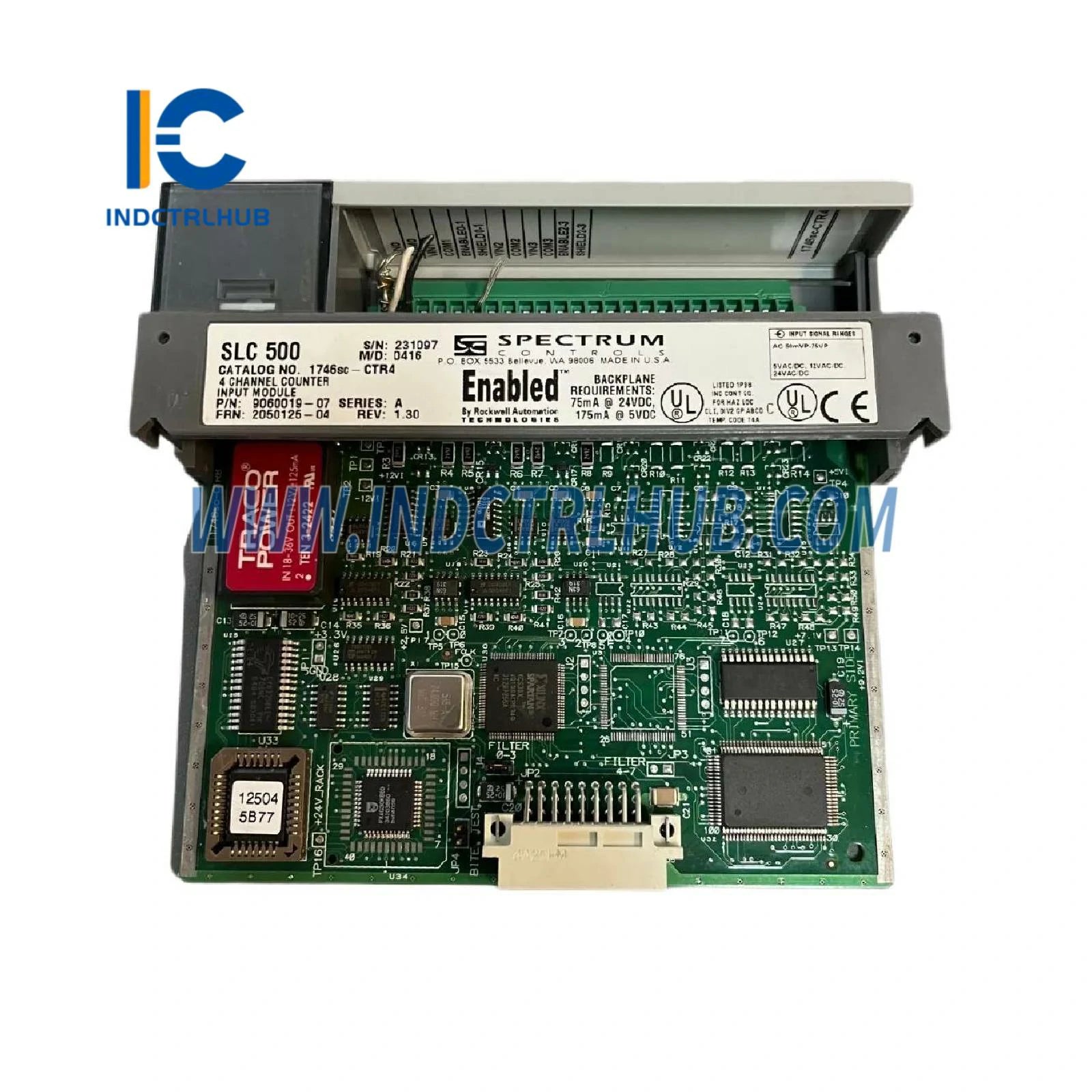

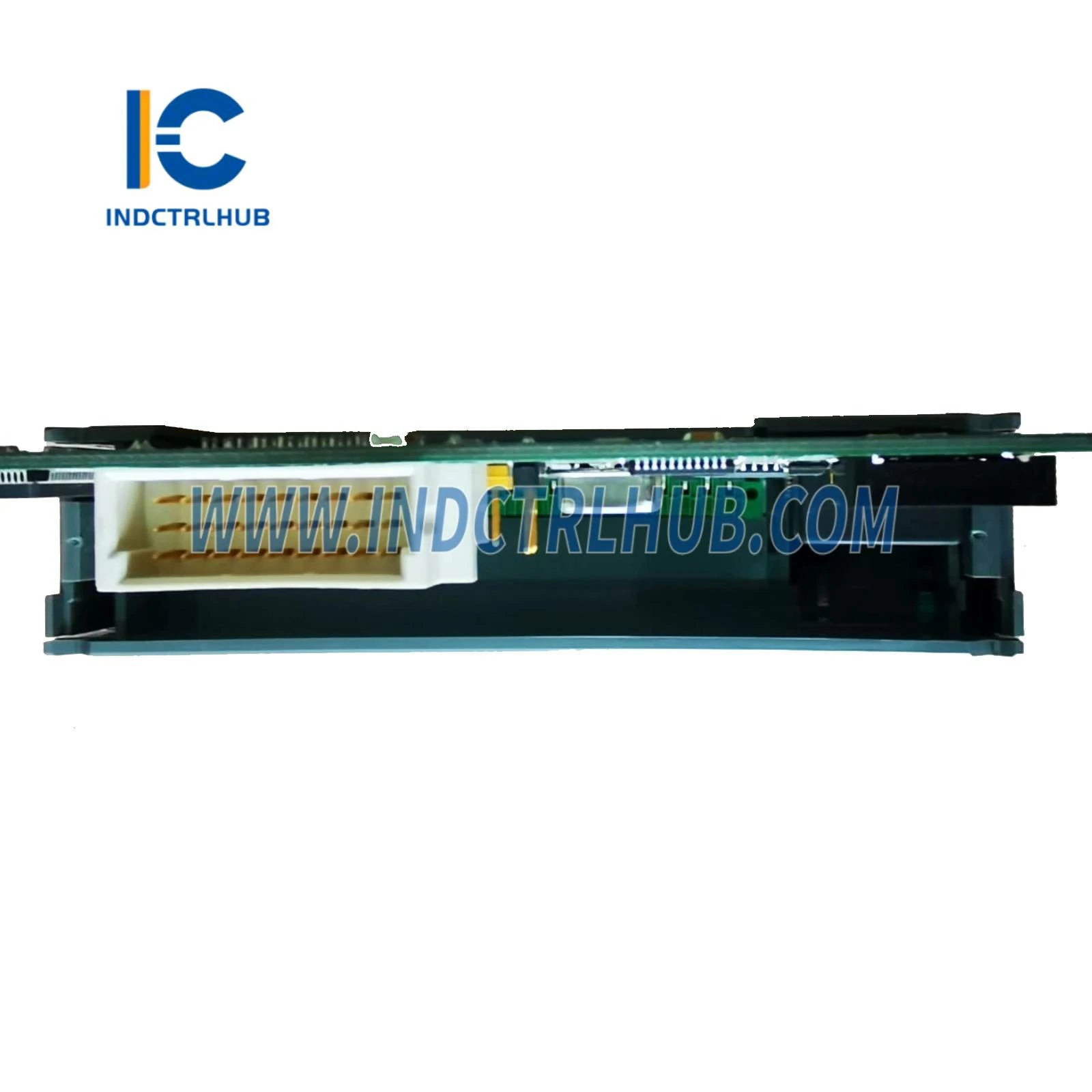

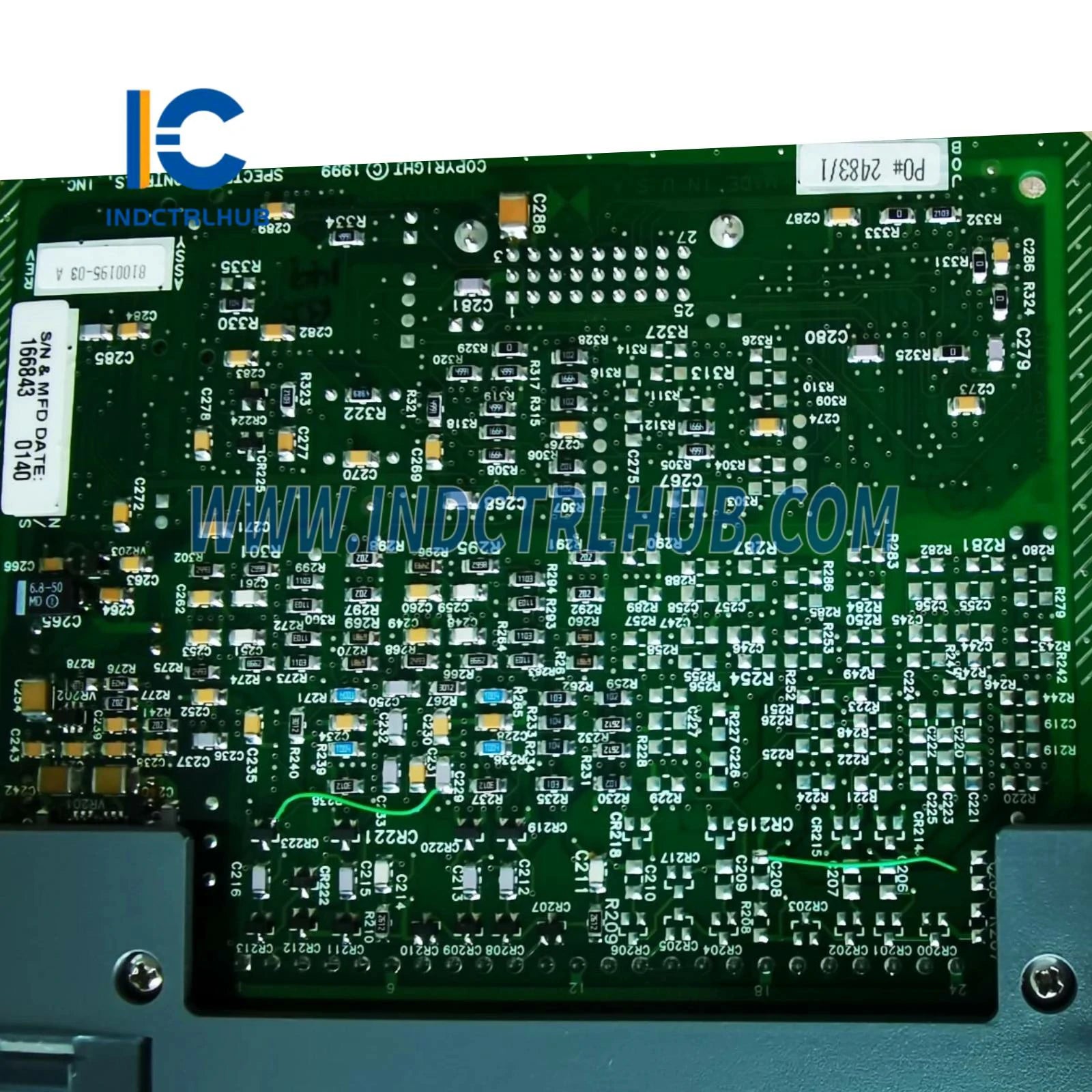

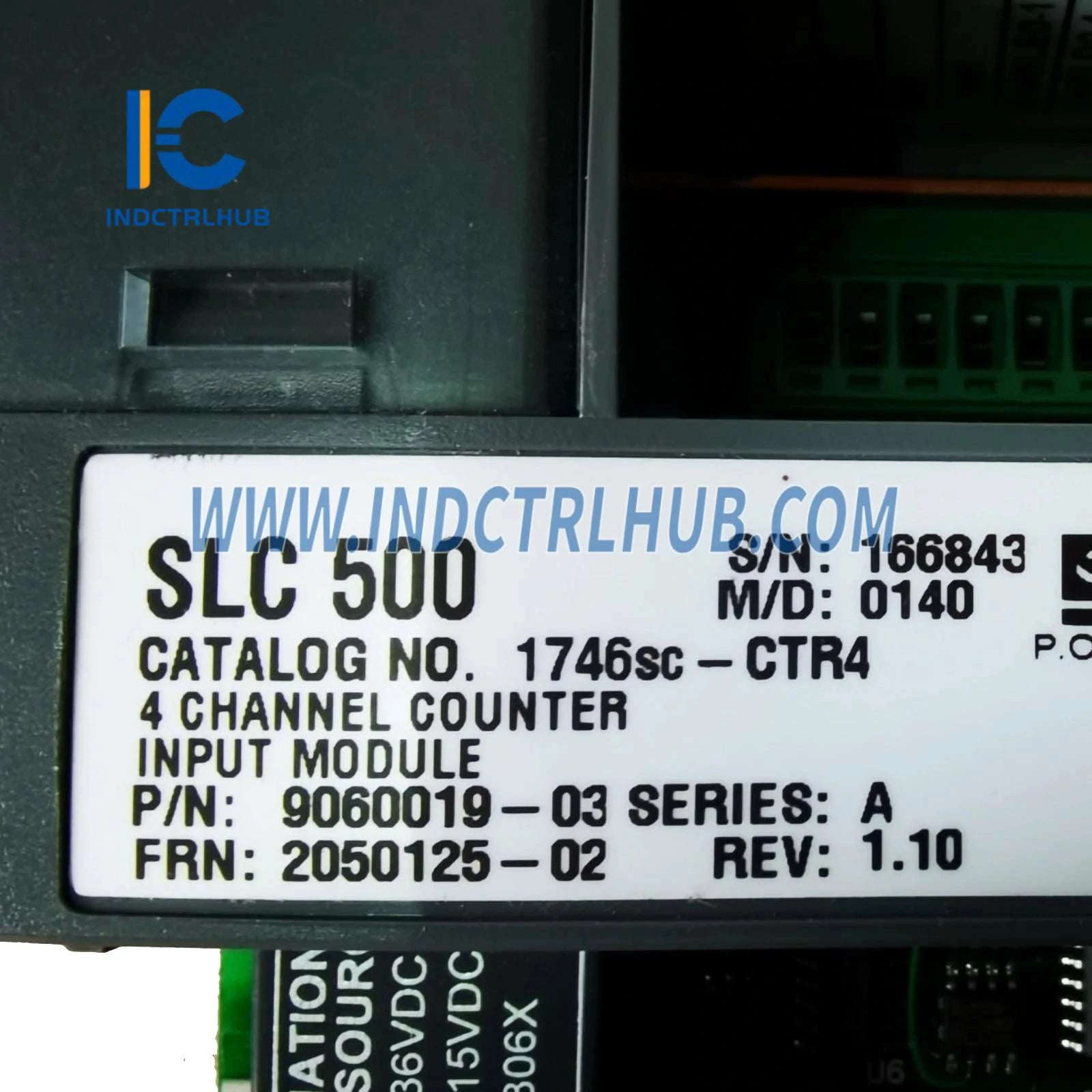

Product Description
🔹 Opće informacije
|
Proizvođač |
Allen-Bradley |
|---|---|
|
Model/Broj dijela |
1746SC-CTR4 |
|
Opis |
Ulazni modul za temperaturu termoparova za SLC 500 |
|
Serija proizvoda |
SLC 500 |
🔹 Detaljne specifikacije
Rasponi temperature termoparova
|
Specifikacija |
Opis |
|---|---|
|
Konfiguracija |
4/8 kanala diferencijalnih ulaza brojača, 2/4 kanala kvadraturnog kodiranja, 2/4 linije za kontrolu omogućavanja ulaza |
|
Ulazni načini |
DC brojač, AC mjerač protoka |
|
Raspon napona |
AC: 0-30V P, 5VDC, 12VDC, 24VDC |
|
VIL |
-50mV, 1V, 3V, 5V |
|
VIH |
+50mV, 3.5V, 9V, 13V |
|
Vmax (CE) |
±75V |
|
Vmax (UL) |
±100V |
|
Trenutni raspon |
Maksimalno 5mA pri 120V |
|
Ulazna impedancija |
>10 ohma (unutar raspona -10V do +12V), 25kΩ (izvan raspona) |
|
Cin |
100pF (ulazni filtar isključen), 1000pF (ulazni filtar uključen) |
|
Brzina brojila (DC ulazi) |
0 Hz do 50 kHz |
|
Brzina brojila (AC ulazi) |
0 Hz do 50 kHz |
|
Ulazna frekvencija (DC ulazi) |
1 Hz do 50 kHz |
|
Ulazna frekvencija (AC ulazi) |
1 Hz do 50 kHz |
|
Ulaz za omogućavanje brojila (VIL) |
Maksimalno 1,0V |
|
Ulaz za omogućavanje brojila (VIH) |
Minimalno 3,5V |
|
Ulaz za omogućavanje brojila (Vmax) |
75V |
|
Ulazna impedancija |
25kΩ |
|
Ulazni filtar |
Digitalni filtar (zadano 50 kHz), Digitalni filtar (30 kHz), Analogni filtar (15 kHz) |
|
Minimalno trajanje impulsa (DC način) |
8 µs |
|
Omogući/Onemogući vrijeme postavljanja |
20 µs |
|
Vrijeme ažuriranja kanala |
4,00-5,6 ms po kanalu |
|
Točnost (način brojila) |
±1 broj |
|
Točnost (način brzine - trenutna) |
±1% pri 50 kHz, 0,001% pri 1 Hz |
|
Točnost (način brzine - prosjek) |
±1 Hz |
|
Maksimalna vrijednost brojanja (niski raspon) |
-32.768 do +32.767 |
|
Maksimalna vrijednost brojanja (visoki raspon) |
-8.388.608 do +8.388.607 |
|
Otkrivanje kvara |
Bitovi statusa prekoračenja i podkoračenja |
|
Format podataka (način brojila) |
Maksimalna binarna vrijednost: -8.388.608 do +8.388.607 |
|
Format podataka (način brzine) |
Maksimalna binarna vrijednost: -32.768 do +32.767 |
|
Izolacija (kanal prema ormaru) |
1000 VDC kontinuirano optički i magnetski |
|
Izolacija (kanal prema kanalu) |
0 VDC |
|
Zaštita ulaza |
Maksimalni ulazni napon ±100 VDC, 150 VAC vrh do vrha |
|
Maksimalna ulazna struja |
±5 mA pri 100 VDC |

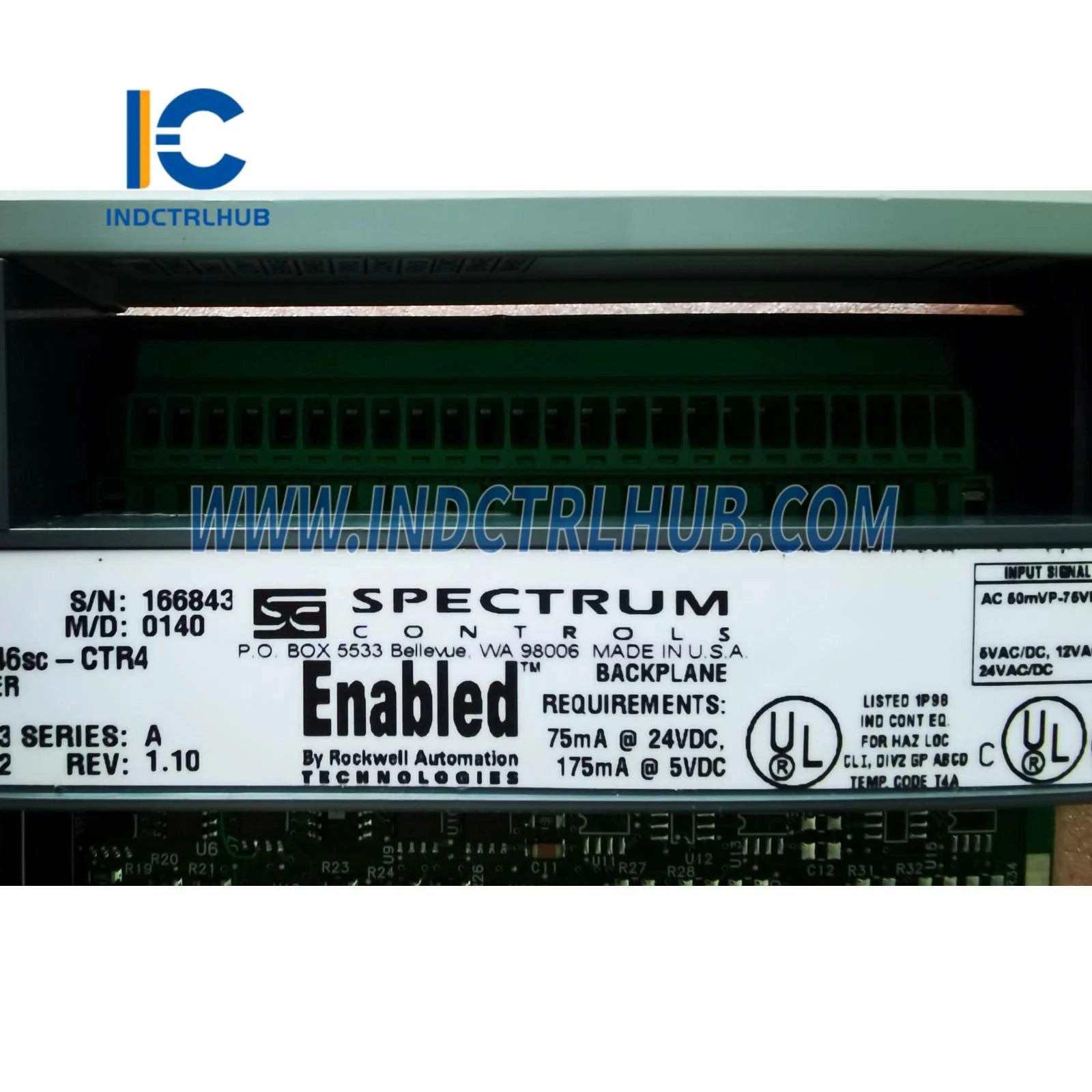

🔹 Zahtjevi za napajanje
|
Model |
Unutarnji nosač +5V |
Unutarnji nosač +24V |
|---|---|---|
|
CTR4 |
17,5 mA |
75 mA |
|
CTR8 |
225 mA |
125 mA |
🔹 Fizičke specifikacije
|
Specifikacija |
Opis |
|---|---|
|

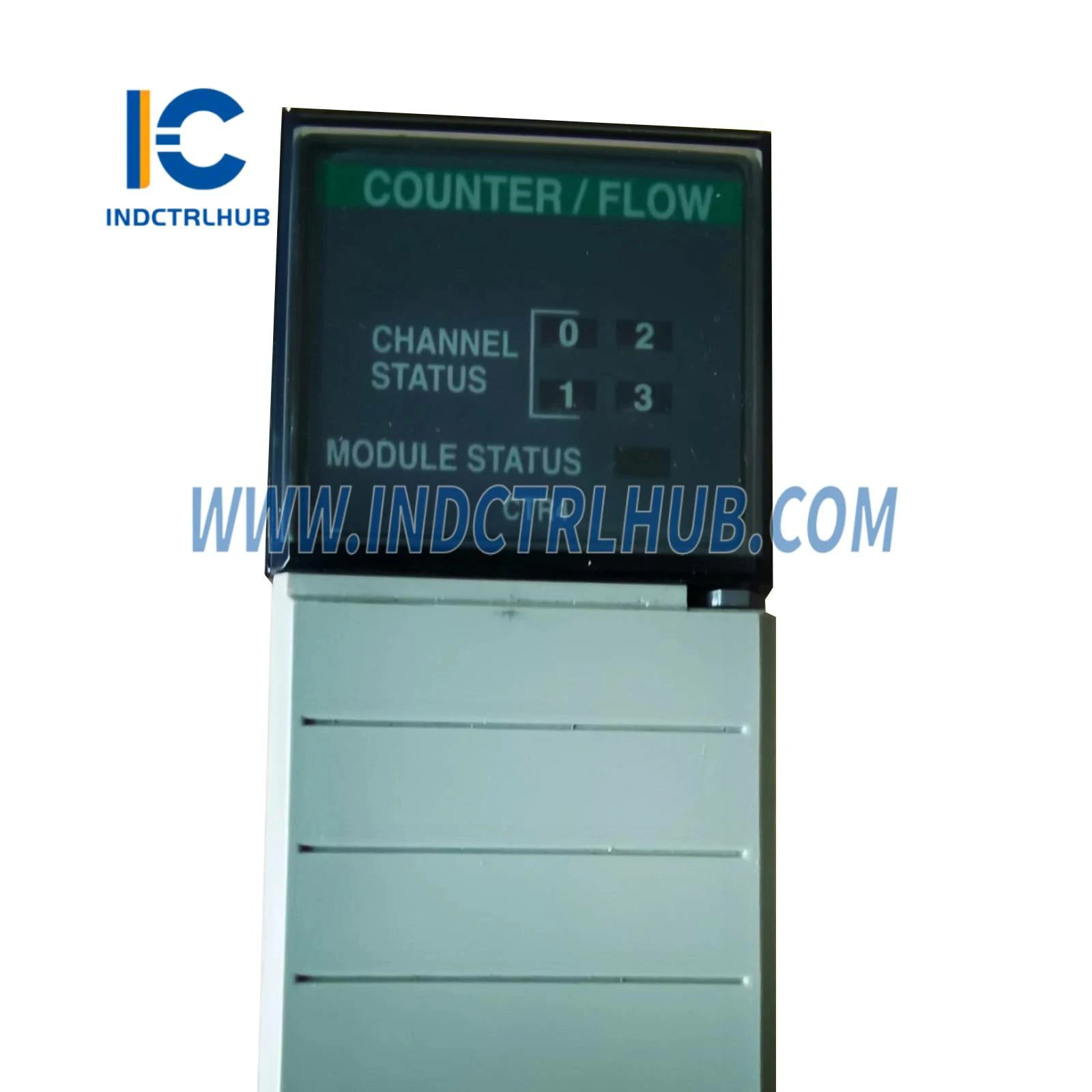

LED indikatori |
LED status modula (pokazuje status samoprovjere pri uključivanju), LED status kanala (4 za CTR4, 8 za CTR8) |
|
Terminalni blok |
24-pinski odvojivi konektor |
|
Veličina žice |
12 AWG do 28 AWG |
|
Moment |
0,5 Nm (4,5 lb.-in) |
🔹 Okolišne specifikacije
|
Specifikacija |
Opis |
|---|---|
|
Radna temperatura |
-0ºC do 60ºC (32ºF do 140ºF) |
|
Temperatura skladištenja/neaktivnosti |
-40ºC do 85ºC (-40ºF do 185ºF) |
|
Radna vlažnost |
5% do 95%, bez kondenzacije |
