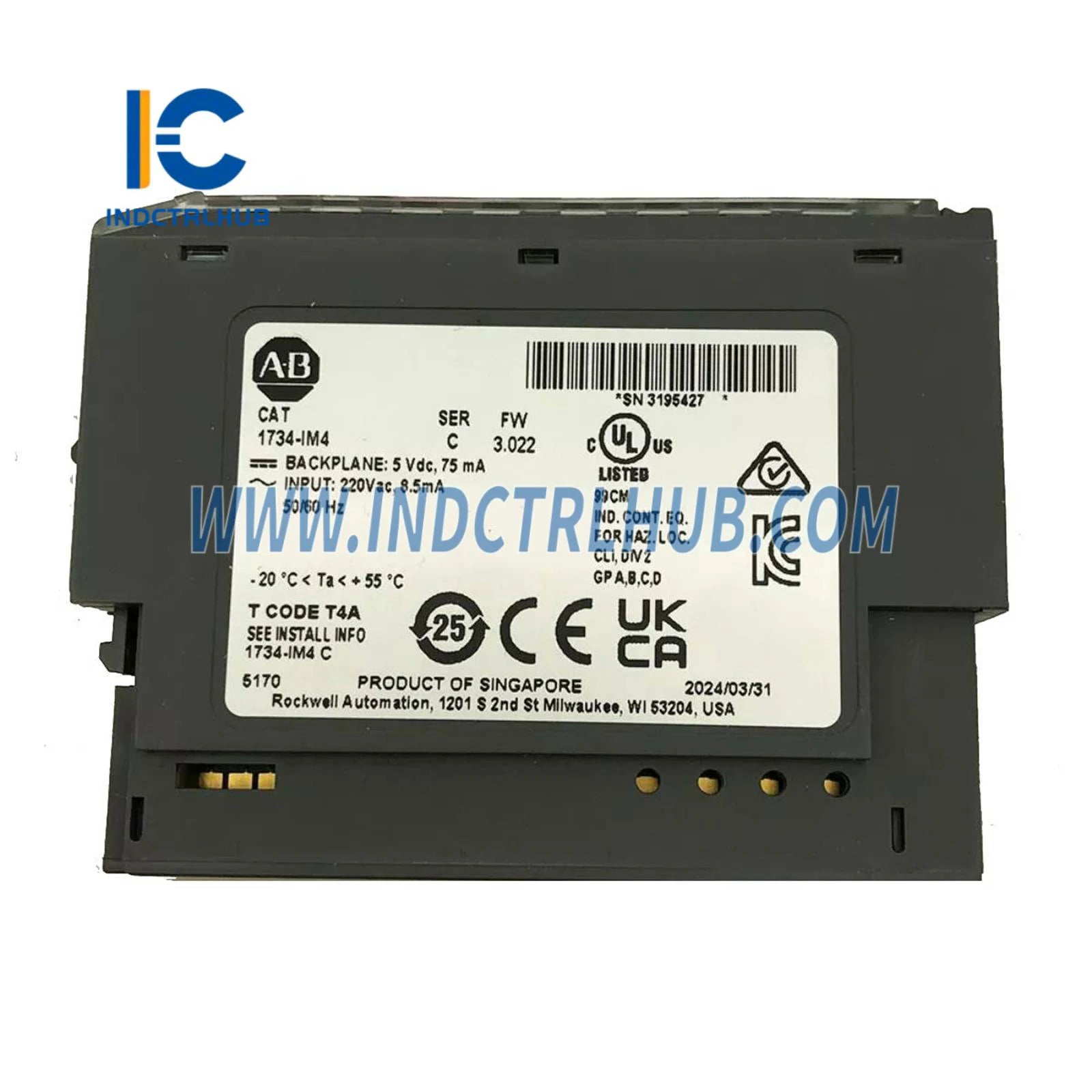

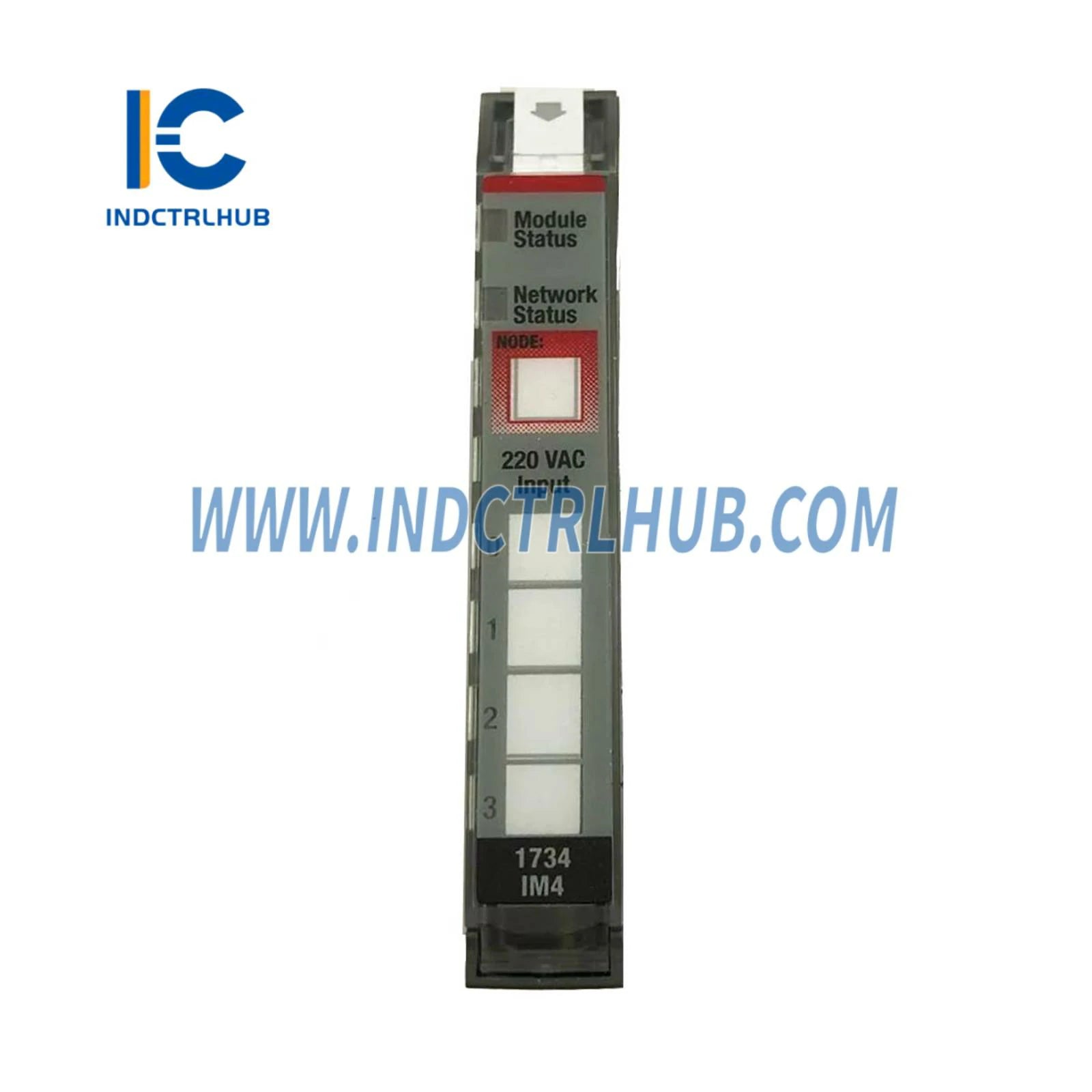

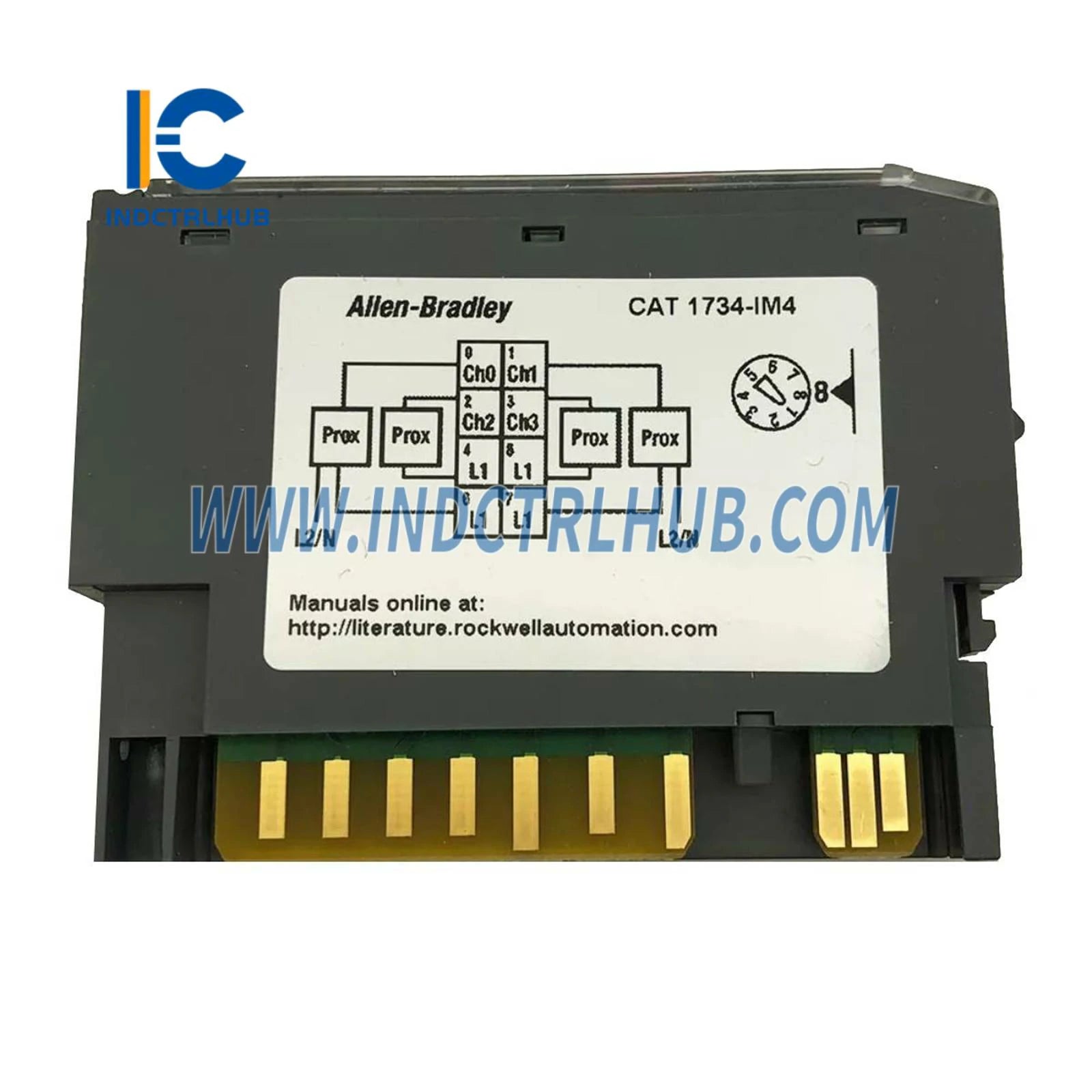

Product Description
🔹 Opće informacije
|
Proizvođač |
Allen-Bradley |
|---|---|
|
Model/Broj dijela |
1734-IM4 |
|
Opis |
POINT I/O modul |
🔹 Opće specifikacije
|
Atribut |
Vrijednost |
|---|---|
|
Lokacija modula |
1734-TB, 1734-TBS, 1734-TOP ili 1734-TOPS |
|
POINTBus™ Struja (maksimalno) |
75 mA pri 5V DC |
|
Maksimalna disipacija snage |
0,80 W @ 264V AC |
|
Toplinska disipacija (maksimalno) |
2,73 BTU/h @ 264V AC |
|
Izolacijski napon |
240V (kontinuirano), tip testiran @ 3250V DC 60 s, s terenske strane do sustava |
|
Napon vanjskog AC napajanja (nominalni) |
220V AC, 60 Hz |
|
Vanjski raspon napona AC napajanja |
159…264V AC, 47…63 Hz |
|
Dimenzije (VxŠxD) |
56,0 x 12,0 x 75,5 mm (2,21 x 0,47 x 2,97 in.) |
|
Kategorija ožičenja |
1 – na signalnim priključcima |
|
Veličina žice |
0.25…2.5 mm² (22…14 AWG) čvrsti ili višestruki bakreni vodič ocijenjen na 75 °C (167 °F) ili više, maksimalna izolacija 1.2 mm (3/64 in.) |
|
Težina, približno |
30,9 g (1,09 oz) |
|
Sjevernoamerički kod temperature |
T4A |
|
Ocjena tipa kućišta |
Nema (otvoreni stil) |
|
Moment zatezanja vijaka na terminalnoj bazi |
0,8 N•m (7 lb•in) |
🔹 Okolišne specifikacije
|
Atribut |
Vrijednost |
|---|---|
|
Temperatura (radna) |
-20 °C do +55 °C (-4 °F do +131 °F) |
|
Temperatura (skladištenje) |
-40 °C do +85 °C (-40 °F do +185 °F) |
|
Relativna vlažnost |
5…95% bez kondenzacije |
|
Vibracije |
5 g @ 10…500 Hz (IEC 60068-2-6, Test Fc, radni) |
|
Udarna sila (operativno) |
30 g @ 10 ms (IEC 60068-2-27, Test Ea) |
|
Udar (neoperativno) |
50 g @ 10 ms (IEC 60068-2-27, Test Ea) |
|
Emisije |
CISPR 11, Grupa 1, Klasa A |
