Product Description

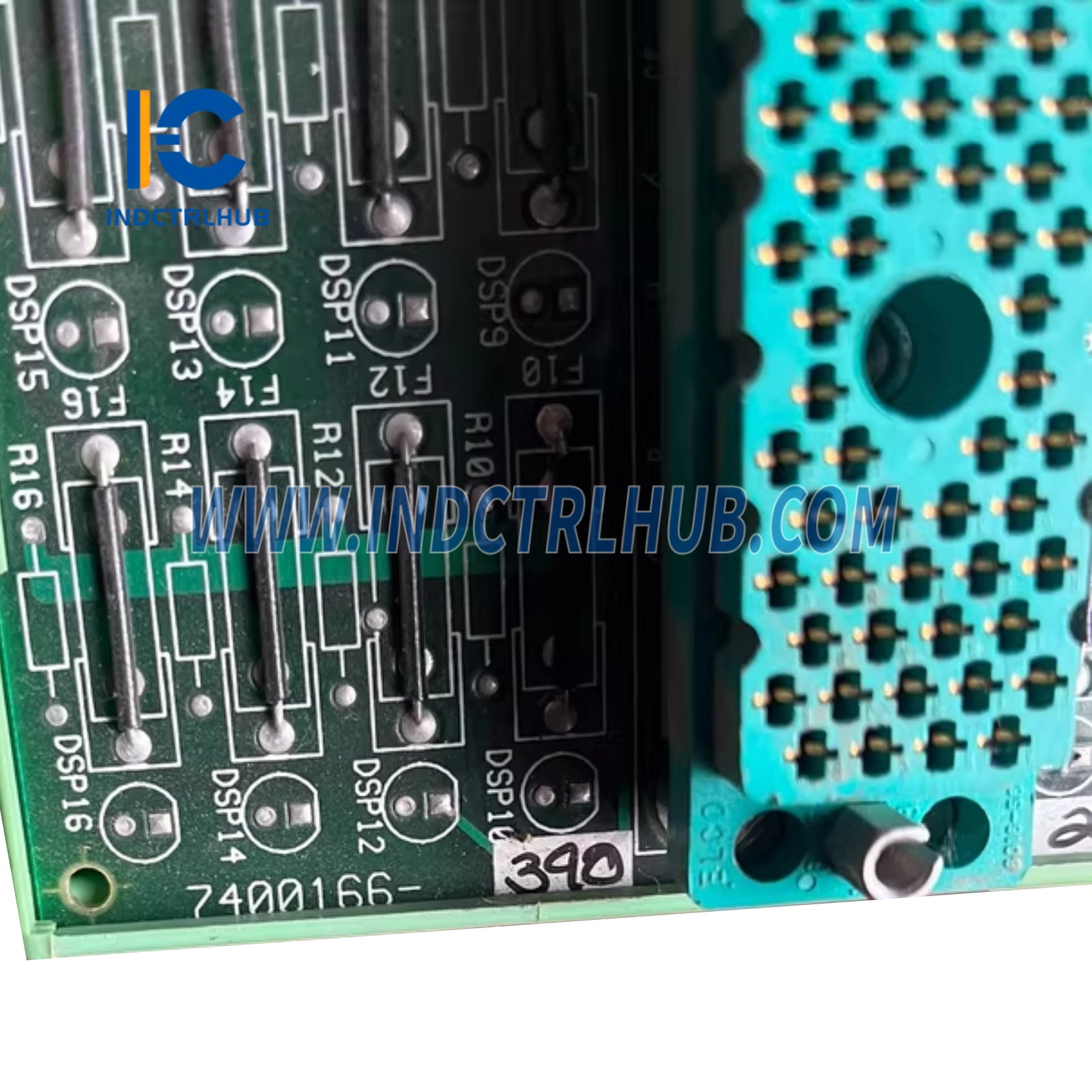

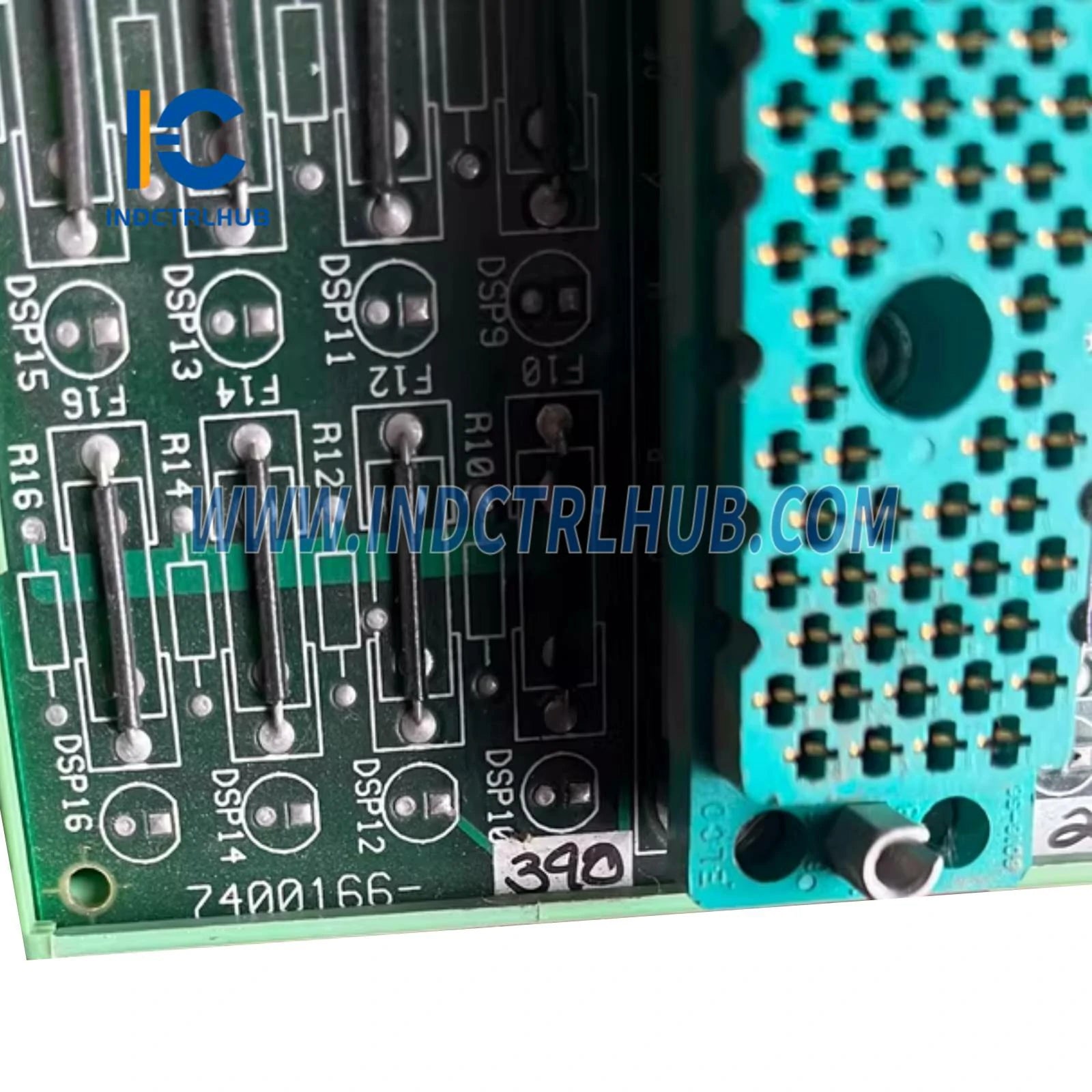

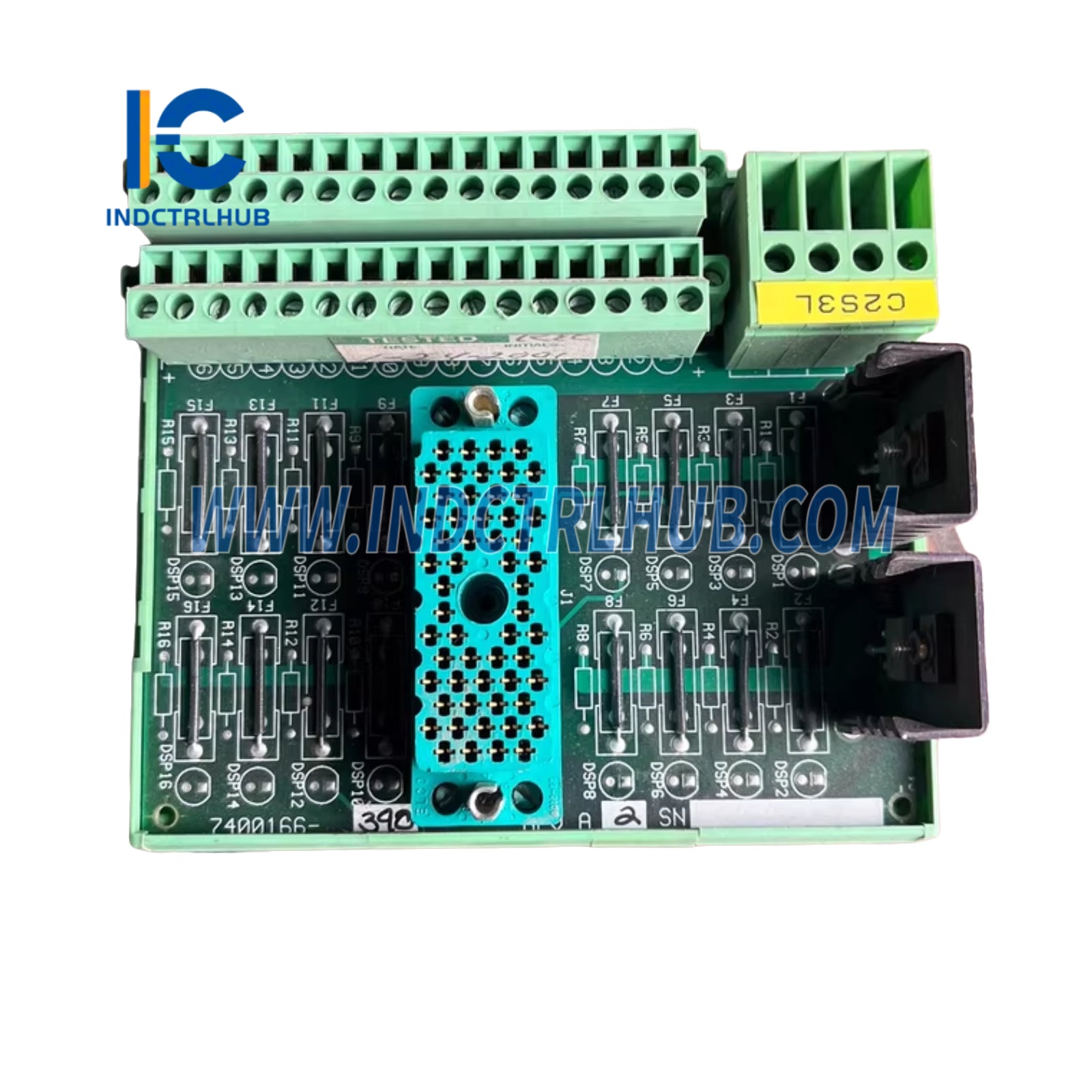

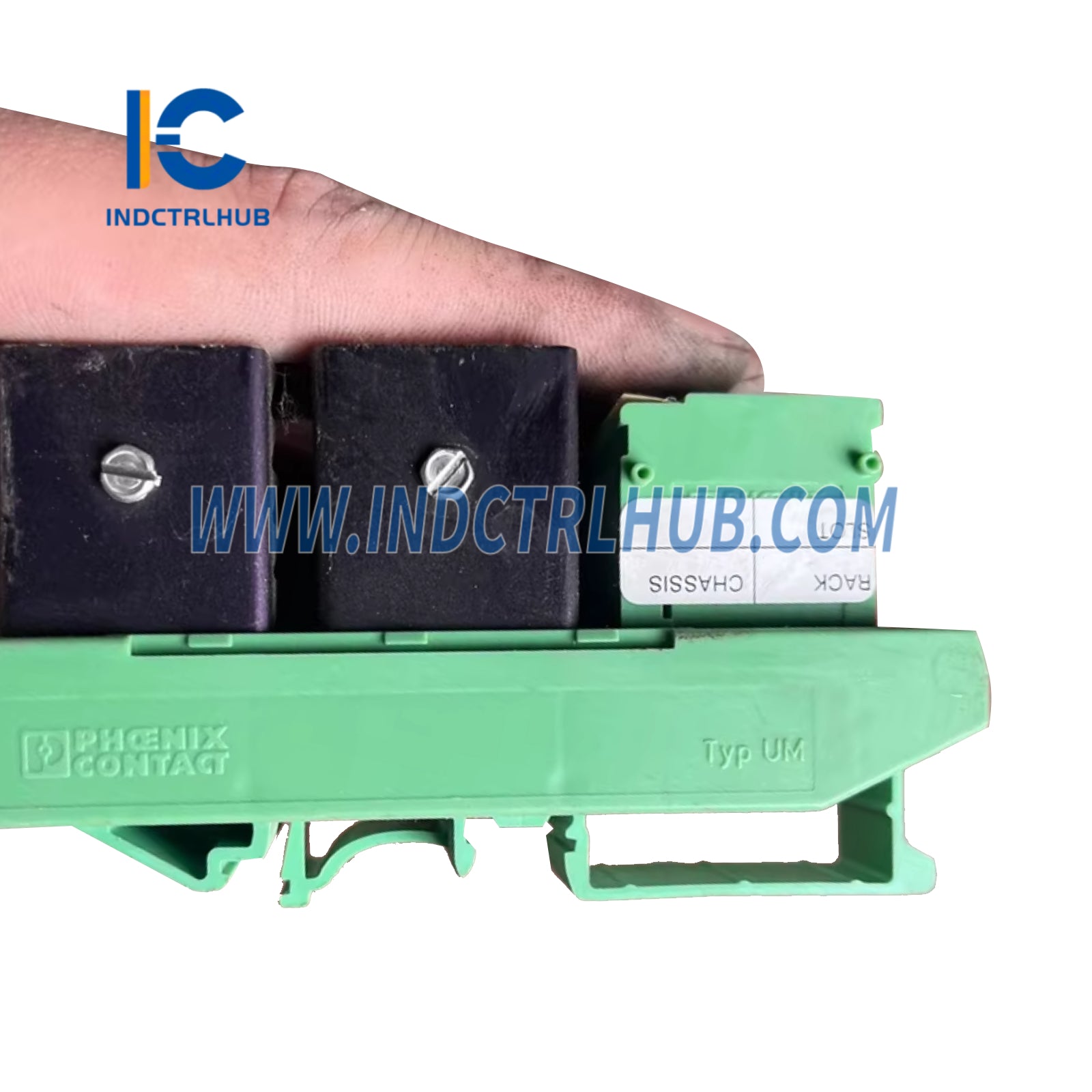

לוח סיום חיצוני Triconex 7400166
סקירת מוצר
- Triconex 7400166 הוא לוח סיום חיצוני (ETP) שתוכנן עבור מערכת הבטיחות הממוחשבת Triconex (SIS), חלק מפלטפורמת EcoStruxure Tricon של Schneider Electric. הוא משמש כממשק בין מודולי פלט דיגיטליים של Triconex (למשל, 2652-1) לבין התקני שדה, ומספק חיבורים מאובטחים ואמינים לאותות פלט. משמש ביישומים קריטיים לבטיחות בתעשיות כמו נפט וגז, כימיקלים וייצור חשמל, ה-7400166 תומך בארכיטקטורת Triple Modular Redundant (TMR), ומבטיח עמידה בדרישות רמת שלמות בטיחות 3 (SIL3).
מפרטים טכניים
- ל-7400166 יש את המפרטים הבאים בהתבסס על המאפיינים הסטנדרטיים לדגם זה:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 7400166 |
| יצרן | Triconex (Schneider Electric) |
| תיאור | לוח סיום חיצוני למודולי יציאה דיגיטלית |
| סדרה | מערכת בטיחות Tricon |
| מודולים תואמים | מודולי יציאה דיגיטלית (למשל, 2652-1, 2652-5) |
| ערוצים | 32 ערוצי יציאה |
| סוג אות | 24V DC |
| סוג סיום | טרמינלים עם ברגים |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| לחות | 5% עד 95% ללא עיבוי |
| משקל | כ-1-2 ק"ג (תלוי בתצורה) |
פרטים נוספים
- ה-7400166 כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי והתיעוד שלו:
- פונקציה: מחבר מודולי יציאה דיגיטלית למכשירי שדה כמו שסתומים, סלונואידים ומפעילים, ומבטיח העברת אותות אמינה ליישומי בטיחות כגון כיבוי חירום (ESD), גילוי אש וגז, ומערכות ניהול מבער (BMS). שומר על שלמות TMR לפעולה חסינת תקלות.
- הרכבה: מותקן בדרך כלל בארון בקרה או לוח בקרבה למארז Tricon (למשל, 8110, 8400); מתחבר למודולי יציאה דיגיטלית באמצעות כבלי Triconex קנייניים.
- תאימות: תואם למערכות Tricon v9.6 ומעלה; מיועד במיוחד לשימוש עם מודולי יציאה דיגיטלית כמו 2652-1 ו-2652-5. משתלב עם תוכנת TriStation 1131 לאבחון מערכת.
- תצורה: כולל טרמינלים עם ברגים לחיבור שדה מאובטח; אין צורך בתכנות משתמש, שכן הוא משמש כממשק פסיבי לניתוב אותות.
- אישורים: עומד בסטנדרטים IEC 61508 SIL3, UL, CE ו-Factory Mutual (FM) למיקומים מסוכנים Class I, Division 2; תואם לדרישות הסביבתיות ו-EMC של IEC 61131.
