Product Description
פרטי מוצר
- יצרן: Bently Nevada
- מספר דגם/חלק: 9200-03-06-10-00

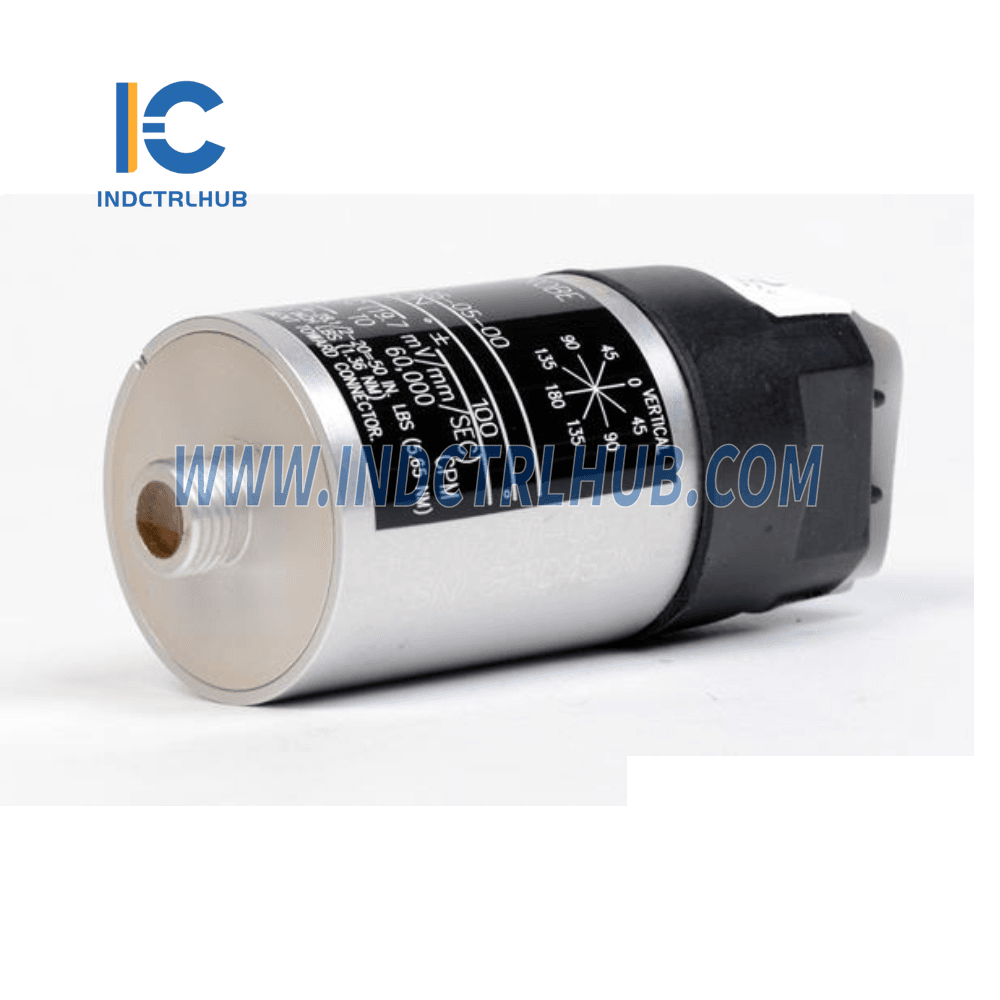

- תיאור: טרנסדוסר דו-חוטי Seismoprobe
תכונות מפתח
-
רגישות חשמלית:
- 20 mV/מ"מ/שנייה (500 mV/אינץ'/שנייה), ±5% כאשר מחובר ומכוון כראוי בזווית הכיול.
-
עומס כיול:
- 10 kΩ טרמינל "A" ל-"B" (פלט נלקח על פני הפינים "A" ו-"B").
-
מקדם טמפרטורת רגישות:
- 0.2%/°C.
-
תגובה בתדר:
- 4.5 עד 1000 הרץ (270 עד 60,000 CPM), +0, -3dB טיפוסי.
- 10 עד 1000 הרץ (600 עד 60,000 CPM), +0, -3dB טיפוסי.
- 15 עד 1000 הרץ (900 עד 60,000 CPM), +0, -3dB טיפוסי.
- מתדירות פעולה מינימלית (ראה מידע הזמנה) ועד 1 kHz (60,000 cpm), +0, -3dB טיפוסי.
-
טווח פעולה דינמי:
- 2.54 מ"מ (0.100 אינץ') תזוזה מקסימלית מקצה לקצה.
-
טווח מהירות:
- 25 מ"מ/שנייה (1 אינץ'/שנייה) ב-+22°C של רטט המארז ב-100 הרץ עם עומס של 10 kΩ.
-
התנגדות סליל:
- 1.25 kΩ ±5%.
-
אינדוקטיביות סליל נעול:
- 125 mH, טיפוסי.
-
קוויון אמפליטודה:
- ±5% מ-0.01 עד 5.0 אינץ'/שנייה (0.254 עד 127 מ"מ/שנייה) ב-100 הרץ (6000 CPM).
-
עמידות לזעזועים:
- עמיד עד תאוצה מקסימלית של 50 g לאורך ציר לא רגיש.
-
רגישות רוחבית:
- ±10% מקסימום של רגישות ציר הרגיש ב-100 הרץ ו-1.0 אינץ'/שנייה (2.54 ס"מ/שנייה).
-
קוטביות אות הפלט:
- פין A הוא חיובי ביחס לפין B כאשר מהירות מארז הטרנסדוסר פונה לעבר המחבר.
מפרטים פיזיים
-
אורך חוט ההובלה:
- מקסימום 305 מטרים (1,000 רגל) בין Seismoprobe Velocity Transducer לבין 3300 או 3500 Monitor.
- עיין במדריך לגבי ירידת תדר באורכים ארוכים יותר.
-
אפשרויות הרכבה:
- גובה: 102 מ"מ (4 אינץ') טיפוסי (תלוי באפשרות המחבר).
- קוטר: 41 מ"מ (1.6 אינץ') טיפוסי.
-
משקל:
- 9200: 300 גרם (10.5 אונקיות) טיפוסי.
- 74712: 480 גרם (17 אונקיות) טיפוסי.
מגבלות סביבתיות
-
טמפרטורת הפעלה ואחסון:
- 9200: -29°C עד +121°C (-20°F עד +250°F).
- 74712: -29°C עד +204°C (-20°F עד +400°F).
-
סביבה:
- עמיד לאבק ולחות. יש לפנות למכירות להפעלה בסביבות קרינה.
-
לחות יחסית:
- עד 95%, ללא עיבוי.
- 100%, לא טבול, כאשר מוזמן עם כבל אינטגרלי.
אפשרויות הזמנה
זווית הרכבת הממיר/תדירות הפעלה מינימלית (A)
| קוד | תיאור |
|---|---|
| 01 | 0 ±2.5, 4.5 הרץ (270 cpm) |
| 02 | 45 ±2.5, 4.5 הרץ (270 cpm) |
| 03 | 90 ±2.5, 4.5 הרץ (270 cpm) |
| 06 | 0 ±100, 10 הרץ (600 cpm) |
| 09 | 0 ±180, 15 הרץ (900 cpm) |
אפשרות מחבר/כבל (B)
| קוד | תיאור |
|---|---|
| 01 | הרכבה עליונה (ללא כבל) |
| 02 | הרכבה צדדית (ללא כבל) |
| 05 | הרכבת בלוק טרמינל עליון (ללא כבל) |
| 10-50 | כבל קשיח אינטגרלי (אורך ברגל). ראה למטה אורכים סטנדרטיים: |
| - 10: 10 רגל (3.0 מ') | |
| - 15: 15 רגל (4.6 מ') | |
| - 22: 22 רגל (6.7 מ׳) | |
| - 32: 32 רגל (9.8 מ׳) | |
| - 50: 50 רגל (15.2 מ׳) | |
| אורכי כבל מותאמים אישית עשויים להיות זמינים. |
אפשרות בסיס הרכבה (C)
| קוד | תיאור |
|---|---|
| 01 | מעגל; 1/4-20 UNC בורג |
| 02 | מעגל; 1/4-28 UNF בורג |
| 03 | פלאנג׳ מלבני |
| 04 | מעגל; 3 ברגים עם חוט על מעגל בורג בקוטר 44 מ"מ (1.75 אינץ׳) |
| 05 | ללא בסיס; 1/2-20 UNF-3A בורג |
| 06 | מעגל מבודד 1/4-20 UNC בורג |
| 07 | מעגל מבודד 1/4-28 UNF בורג |
| 08 | פלאנג׳ מלבני מבודד |
| 09 | מעגל מבודד 5/8-18 UNF בורג |
| 10 | מעגל; בורג M10X1 |
| 11 | מעגל מבודד M10X1 |
| 12 | מעגל מבודד 1/2-20 UNF-2A |
אפשרות אישור סוכנות (D)
| קוד | תיאור |
|---|---|
| 00 | ללא אישורים |
| 01 | CSA |
| 04 | ATEX/IECEx |
