Product Description
סקירת מוצר

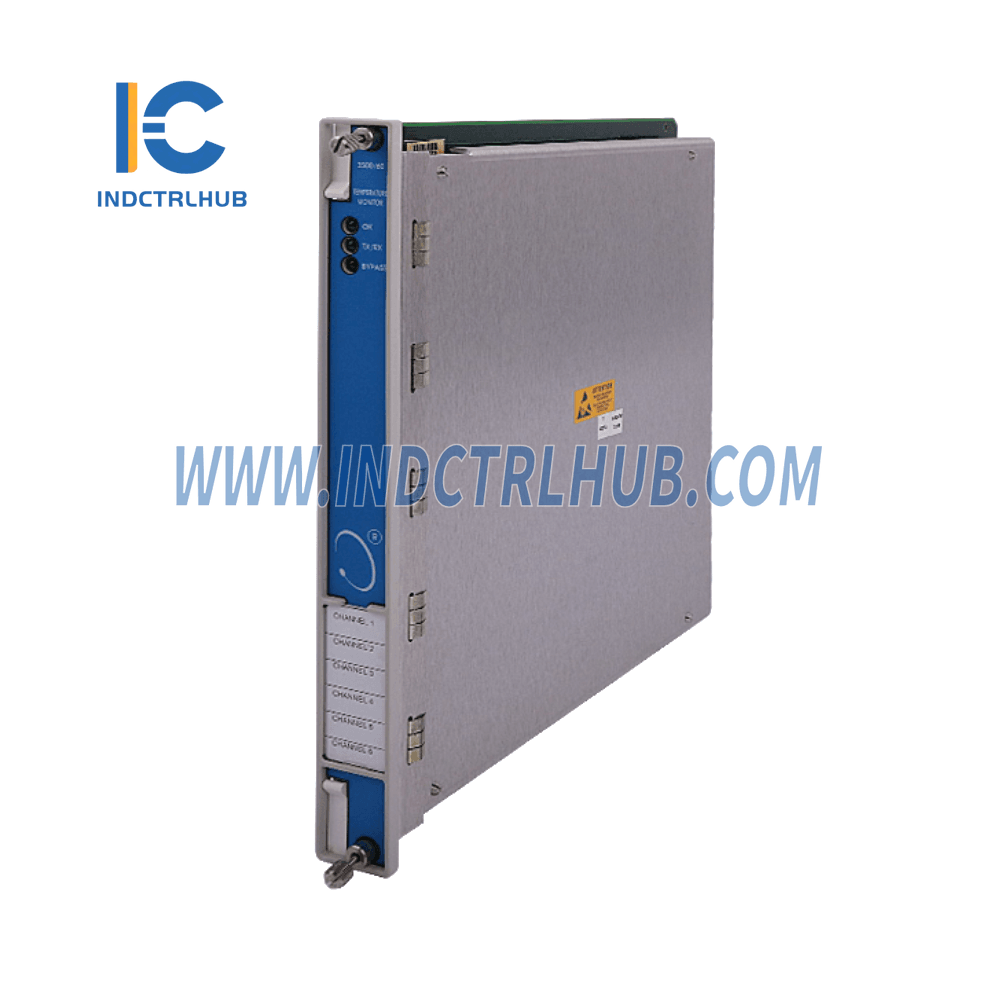

- יצרן: Bently Nevada
- סדרה: 3500/60
- מספר דגם/חלק: 190085-01L
- סוג: מוניטור טמפרטורה
-
תיאור:
- המודולים 3500/60 ו-3500/61 מספקים שישה ערוצים לניטור טמפרטורה ומקבלים קלטי טמפרטורה של גלאי טמפרטורת התנגדות (RTD) ו-תרמוקפל (TC).
- המודולים מעבדים את הקלטים הללו ומשווים אותם לנקודות אזעקה הניתנות לתכנות על ידי המשתמש.
- ה-3500/60 וה-3500/61 מציעים פונקציונליות זהה, למעט שה-3500/61 כולל פלטי מקליט לכל אחד מששת הערוצים שלו, בעוד שה-3500/60 אינו כולל.
-
בידוד מודול I/O:
- בידוד מערכת: 500 Vdc
- בידוד בין ערוצים: 250 Vdc
- הערה: בידוד נדרש במצבי תקלה ואינו מתרחש בתנאי פעולה רגילים.
מפרטים
מודולי קלט/פלט
- מודול I/O מבודד: מיועד למצבים הדורשים בידוד, עם בידוד מערכת עד 500 Vdc ובידוד בין ערוצים של 250 Vdc.
יציאות
-

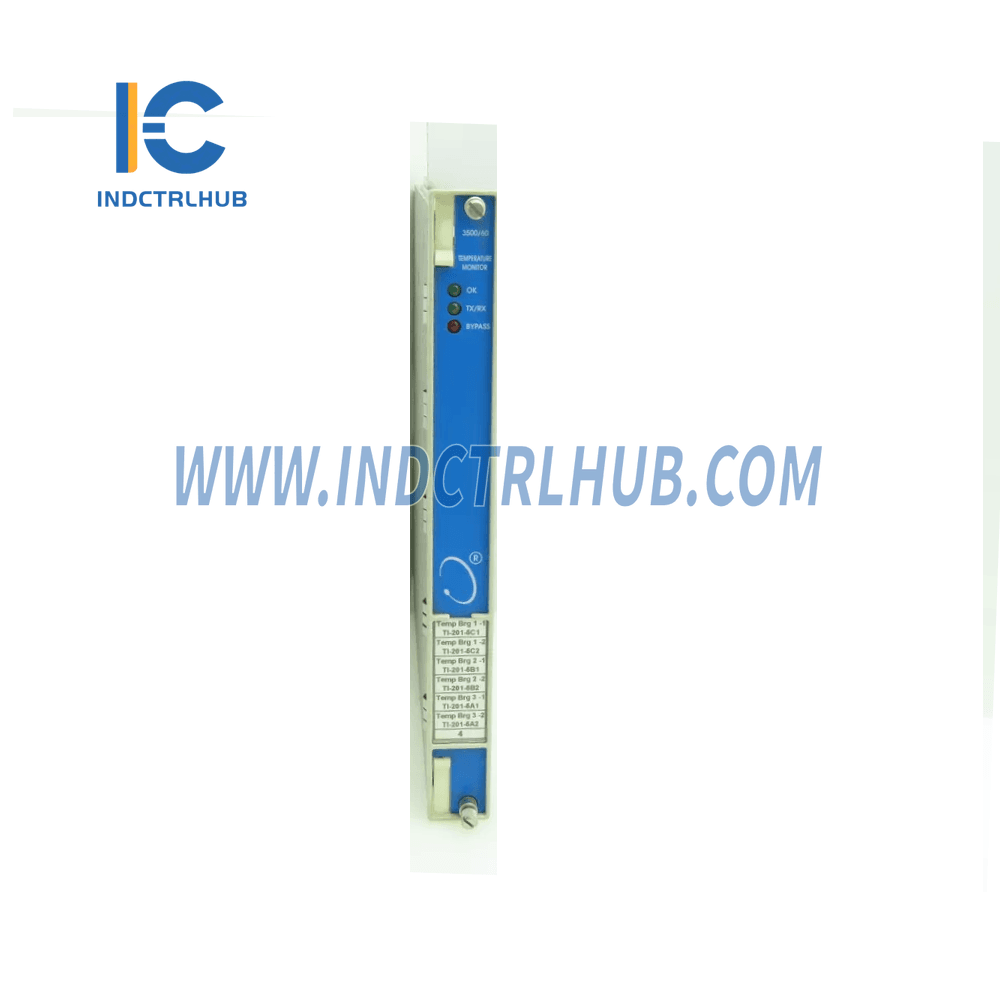

נוריות לוח קדמי:
- נורית OK: מציינת פעולה תקינה.
- נורית TX/RX: מהבהבת במהלך תקשורת עם מודולים אחרים במארז 3500.
- נורית עקיפה: נדלקת כאשר המוניטור במצב עקיפה.
מגבלות סביבתיות
-
טמפרטורת הפעלה:
- עם מודולי I/O עם סיומות פנימיות/חיצוניות: -30°C עד +65°C (-22°F עד +150°F).
- עם מודולי I/O עם מחסום פנימי: 0°C עד +65°C (32°F עד +150°F).
-
טמפרטורת אחסון:
- -40°C עד +85°C (-40°F עד +185°F).
מפרטים פיזיים
| רכיב | ממדים (גובה x רוחב x עומק) | משקל |
|---|---|---|
| מודול ניטור | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 x 0.96 x 9.52 אינץ') | 0.91 ק"ג (2.0 lb) |
| מודולי קלט/פלט | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 x 0.96 x 3.90 אינץ') | 0.45 ק"ג (1.0 lb) |
מידע להזמנה
פורמט מספר החלק הוא 3500/60-AA-BB, עם האפשרויות הבאות:
אפשרות A: סוג מודול I/O
| אפשרות | תיאור |
|---|---|
| 01 | מודול I/O RTD/TC לא מבודד עם סיומות פנימיות. |
| 02 | מודול I/O RTD/TC לא מבודד עם סיומות חיצוניות. |
| 03 | מודול I/O TC מבודד עם סיומות פנימיות. |
| 04 | מודול I/O TC מבודד עם סיומות חיצוניות. |
| 05 | מודול I/O RTD/TC לא מבודד עם מחסומים פנימיים. |
אפשרות B: אישור סוכנות
| אפשרות | תיאור |
|---|---|
| 00 | אין. |
| 01 | CSA/NRTL/C (כיתה 1, מחלקה 2). |
| 02 | ATEX/IECEx/CSA (כיתה 1, אזור 2). |
יישומים
-
ניטור טמפרטורה:
- אידיאלי ליישומים הדורשים מדידת טמפרטורה מדויקת וניהול אזעקות.
-
הגנת מכונות:
- מגן על מכונות מפני התחממות יתר או בעיות אחרות הקשורות לטמפרטורה על ידי ניטור טמפרטורות והפעלת אזעקות.
-
תאימות רב-תכליתית:
- תומך גם בRTDs וגם בתרמוקפלות, ומציע גמישות למגוון רחב של יישומים תעשייתיים.
