Product Description
פרטי מוצר

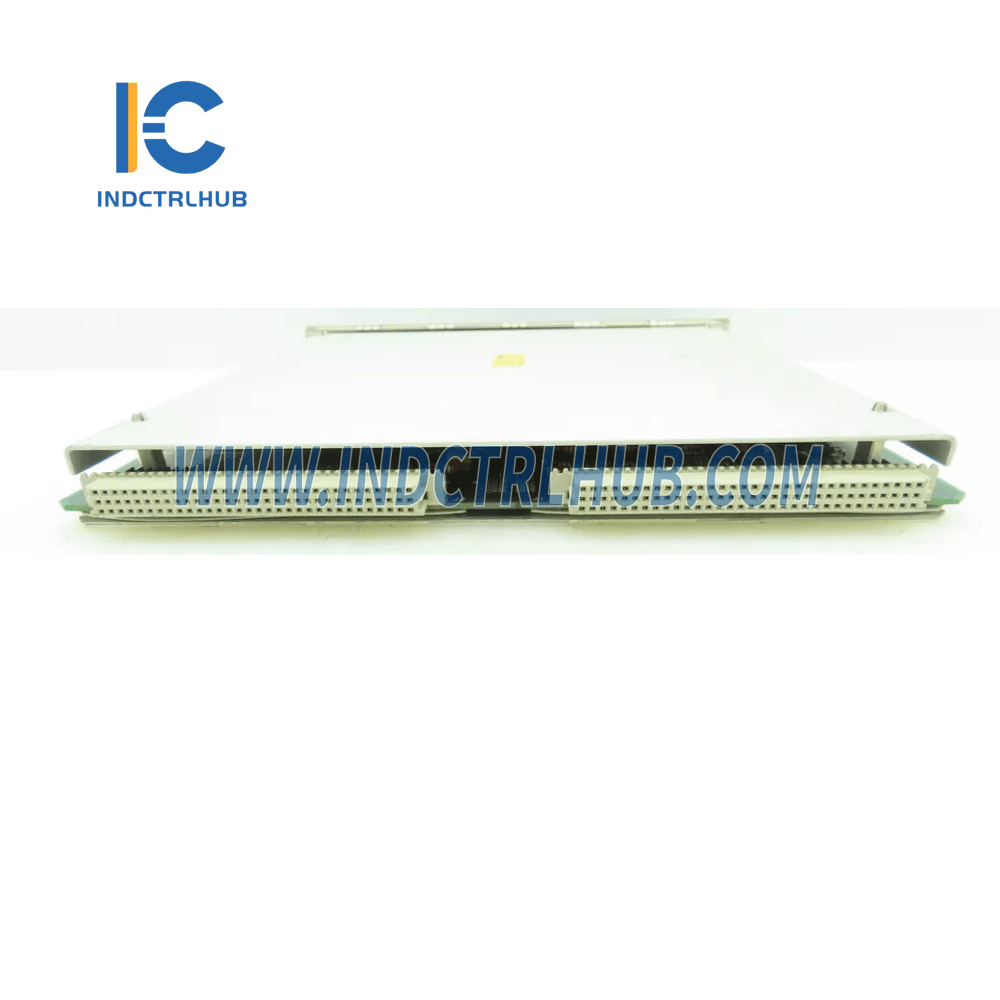

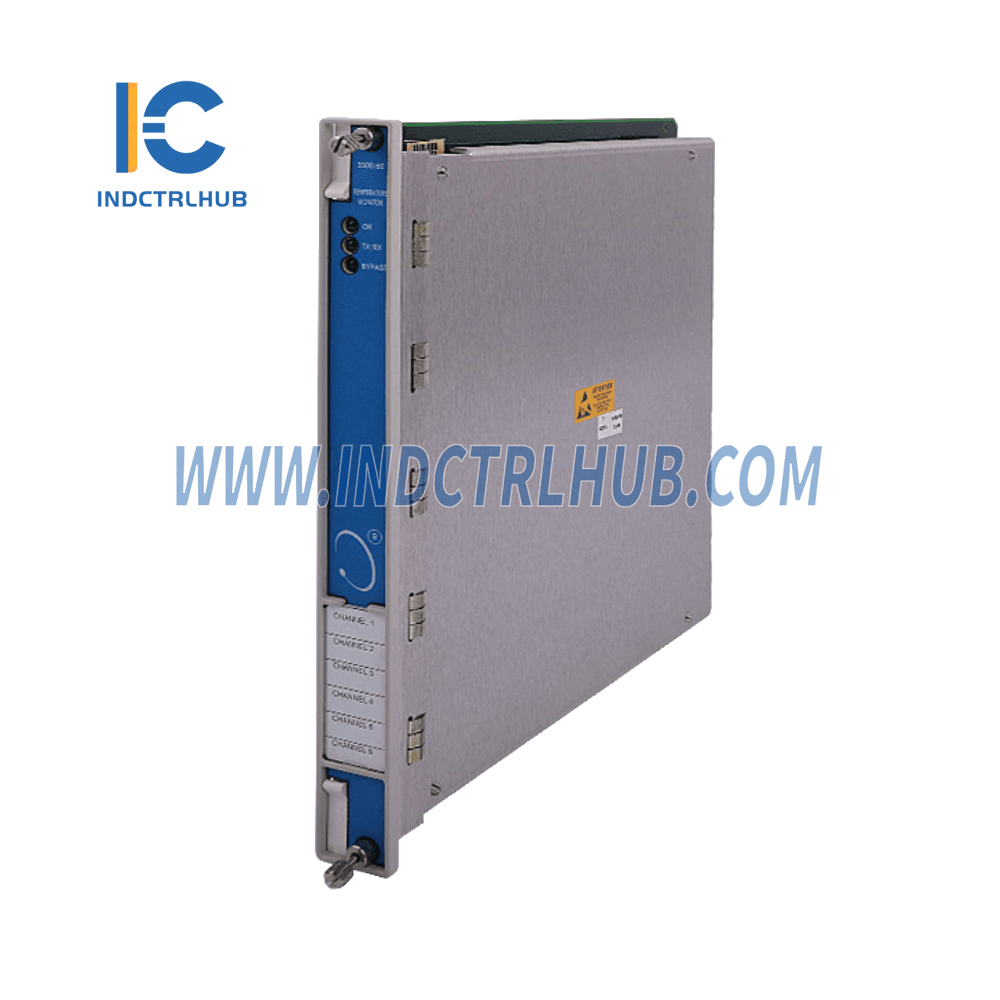

- יצרן: Bently Nevada
- סדרה: 3500/60
- מספר דגם/חלק: 173186-01
- סוג דגם: מודול טמפרטורה
תיאור
מודול 3500/60 מיועד לניטור טמפרטורה בשישה ערוצים, ומקבל קלטים של גלאי טמפרטורת התנגדות (RTD) ו-תרמוקפל (TC). המודול מעבד קלטים אלו ומשווה אותם לנקודות אזעקה הניתנות לתכנות על ידי המשתמש.
תכונות מפתח כוללות:
- ניטור למדידות טמפרטורה.
- פונקציונליות זהה ל-3500/61, למעט ש-3500/60 אינו כולל יציאות מקליט לכל ערוץ.
- מודולי קלט/פלט יכולים להיות מבודדים או לא מבודדים, עם בידוד של 500Vdc המסופק.
מפרטים
| תכונה | פרטים |
|---|---|
| מספר ערוצים | 6 |
| סוגי קלט | RTD, תרמוקפל (TC) |
| סוג מודול I/O | מודולי קלט/פלט מבודדים ולא מבודדים |
| בידוד מערכת | 500Vdc |
| בידוד בין ערוצים | 250Vdc |
| מדדי LED | אישור, TX/RX, עקיפה |
מגבלות סביבתיות
-
טמפרטורת הפעלה:
- -30°C עד +65°C (-22°F עד +150°F) עם מודולי I/O עם סיומות פנימיות/חיצוניות.
- 0°C עד +65°C (32°F עד +150°F) עם מודולי I/O עם מחסום פנימי (סיומת פנימית).
- טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F)
ממדים פיזיים
| תכונה | פרטים |
|---|---|
| ממדי מודול המוניטור | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 אינץ' x 0.96 אינץ' x 9.52 אינץ') |
| משקל | 0.91 ק"ג (2.0 lb) |
| ממדי מודול קלט/פלט | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 3.90 אינץ') |
| משקל מודול I/O | 0.45 ק"ג (1.0 lb) |
מידע להזמנה
פורמט מספר החלק עבור מודול טמפרטורה 3500/60:
3500/60-AA-BB
| A: סוג מודול קלט/פלט | אפשרויות |
|---|---|
| 01 | מודול קלט/פלט RTD/TC לא מבודד (סיומות פנימיות) |
| 02 | מודול קלט/פלט RTD/TC לא מבודד (סיומות חיצוניות) |
| 03 | מודול קלט/פלט TC מבודד (סיומות פנימיות) |
| 04 | מודול קלט/פלט TC מבודד (סיומות חיצוניות) |
| 05 | מודול קלט/פלט RTD/TC לא מבודד (עם מחסומים פנימיים) |
| B: אפשרות אישור סוכנות | אפשרויות |
|---|---|
| 00 | ללא |
| 01 | CSA/NRTL/C (כיתה 1, מחלקה 2) |
| 02 | ATEX/IECEx/CSA (כיתה 1, אזור 2) |
