Product Description
סקירת מוצר

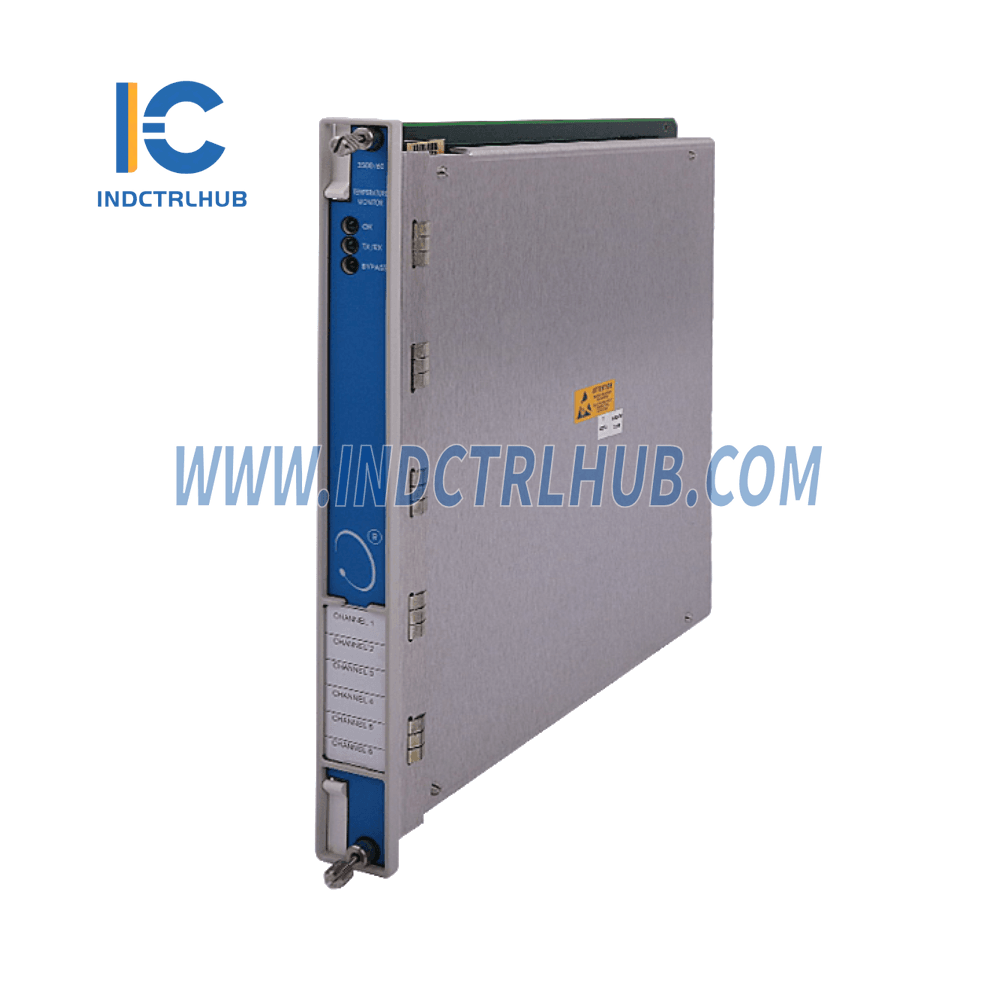

- יצרן: Bently Nevada
- סדרה: 3500/60
- מספר דגם/חלק: 3500/60-05-00
- סוג: מוניטור טמפרטורה
-
תיאור:
- מודולי 3500/60 ו-3500/61 מספקים שישה ערוצים לניטור טמפרטורה ומקבלים קלטי טמפרטורה גם מגלאי טמפרטורת התנגדות (RTD) וגם מתרמוקופל (TC).
- מודולים אלה מעבדים את הקלטים ומשווים אותם לנקודות אזעקה שנקבעו על ידי המשתמש כדי להפעיל אזעקות במידת הצורך.
- ל-3500/60 ול-3500/61 יש פונקציונליות זהה, עם ההבדל העיקרי ש-3500/61 כולל יציאות מקליט לכל אחד מששת הערוצים שלו, בעוד של-3500/60 אין.
בידוד מודול קלט/פלט
- בידוד מערכת: 500 Vdc
- בידוד בין ערוצים: 250 Vdc
- הבידוד מיושם רק בתרחישי תקלה, ומתח זה לא יהיה נוכח בתנאים רגילים.
מפרטים
יציאות
-

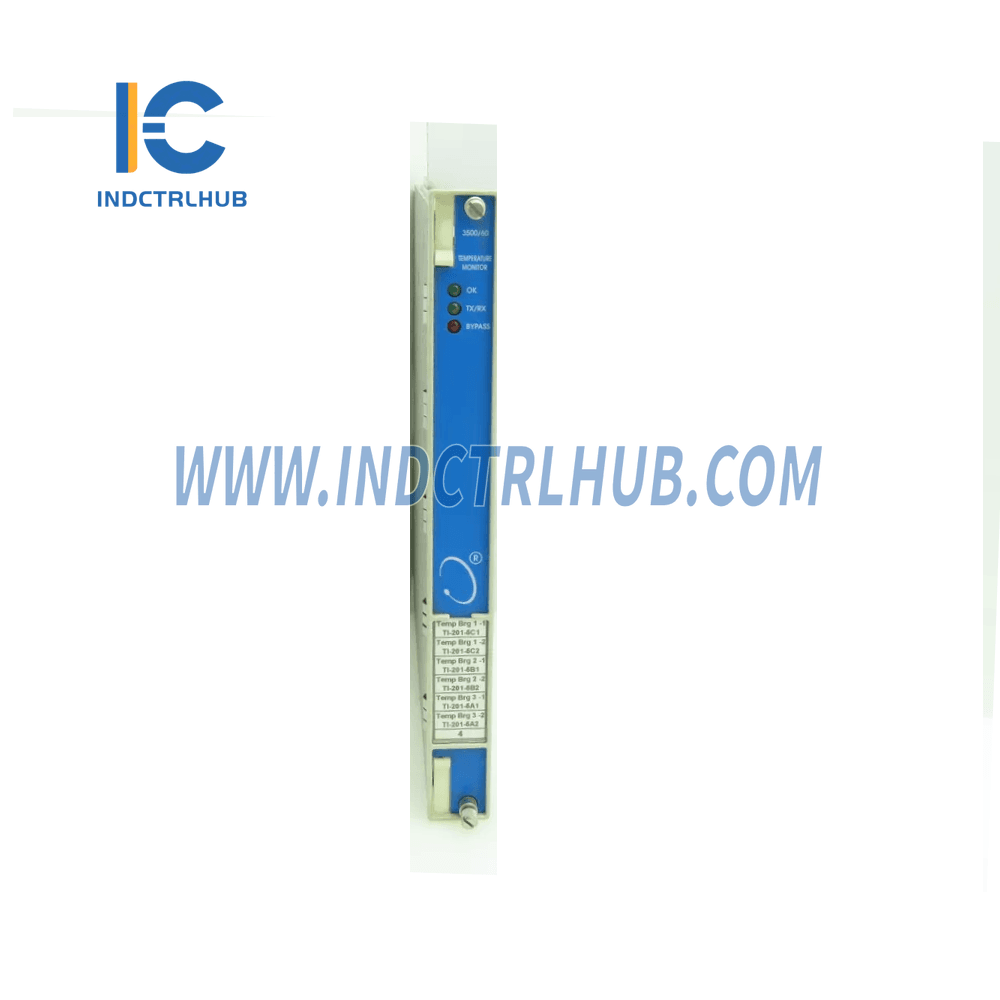

נוריות לוח קדמי:
- נורית OK: מציינת שהמוניטור פועל כראוי.
- נורית TX/RX: מהבהבת כאשר המוניטור מתקשר עם מודולים אחרים במערכת 3500.
- נורית עקיפה: נדלקת כאשר המוניטור במצב עקיפה.
מגבלות סביבתיות
-
טמפרטורת הפעלה:
- עם מודולי I/O עם סיומות פנימיות/חיצוניות: -30°C עד +65°C (-22°F עד +150°F).
- עם מודולי I/O עם מחסום פנימי: 0°C עד +65°C (32°F עד +150°F).
-
טמפרטורת אחסון:
- -40°C עד +85°C (-40°F עד +185°F).
מפרטים פיזיים
| רכיב | ממדים (גובה x רוחב x עומק) | משקל |
|---|---|---|
| מודול ניטור | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 x 0.96 x 9.52 אינץ') | 0.91 ק"ג (2.0 lb) |
| מודולי קלט/פלט | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 x 0.96 x 3.90 אינץ') | 0.45 ק"ג (1.0 lb) |
מידע להזמנה
פורמט מספר החלק הוא 3500/60-AA-BB, עם האפשרויות הבאות:
אפשרות A: סוג מודול I/O
| אפשרות | תיאור |
|---|---|
| 01 | מודול I/O RTD/TC לא מבודד עם סיומות פנימיות. |
| 02 | מודול I/O RTD/TC לא מבודד עם סיומות חיצוניות. |
| 03 | מודול I/O TC מבודד עם סיומות פנימיות. |
| 04 | מודול I/O TC מבודד עם סיומות חיצוניות. |
| 05 | מודול I/O RTD/TC לא מבודד עם מחסומים פנימיים. |
אפשרות B: אישור סוכנות
| אפשרות | תיאור |
|---|---|
| 00 | אין. |
| 01 | CSA/NRTL/C (כיתה 1, מחלקה 2). |
| 02 | ATEX/IECEx/CSA (כיתה 1, אזור 2). |
יישומים
-
ניטור טמפרטורה:
- מספק ניטור מדויק של הטמפרטורה למגוון רחב של יישומים תעשייתיים.
-
ניהול אזעקות:
- מזהיר כאשר קריאות הטמפרטורה חורגות מהמגבלות שהוגדרו מראש, ומבטיח הגנה על המכונות.
-
גמישות:
- תומך גם בRTDs וגם בתרמוקופלים, מה שהופך אותו מתאים לצרכים שונים של מדידת טמפרטורה.
