Product Description
פרטי מוצר
| יצרן | בנטלי נבדה |
|---|---|
| סדרה | 3500/33 |
| מספר דגם/חלק | 3500/33-01-00 |
| סוג דגם | מודול יציאת ממסר ל-16 ערוצים |
תיאור

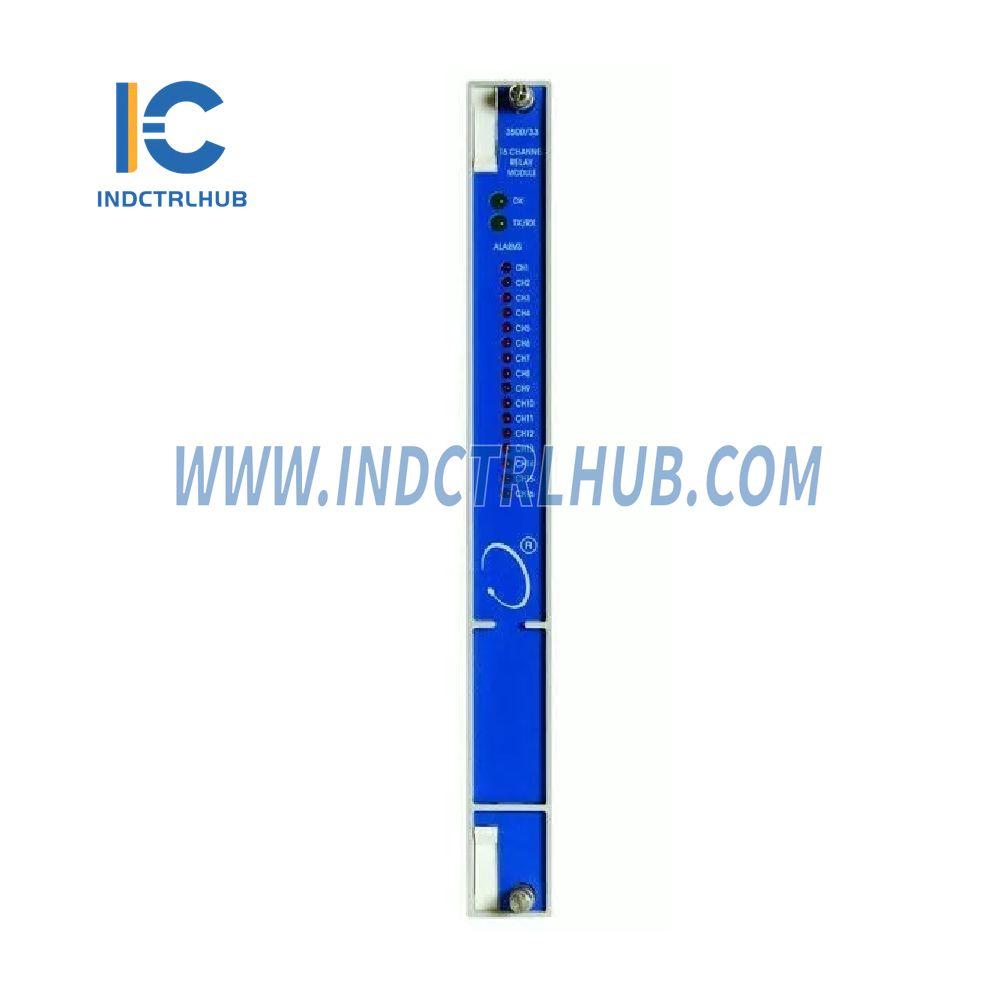

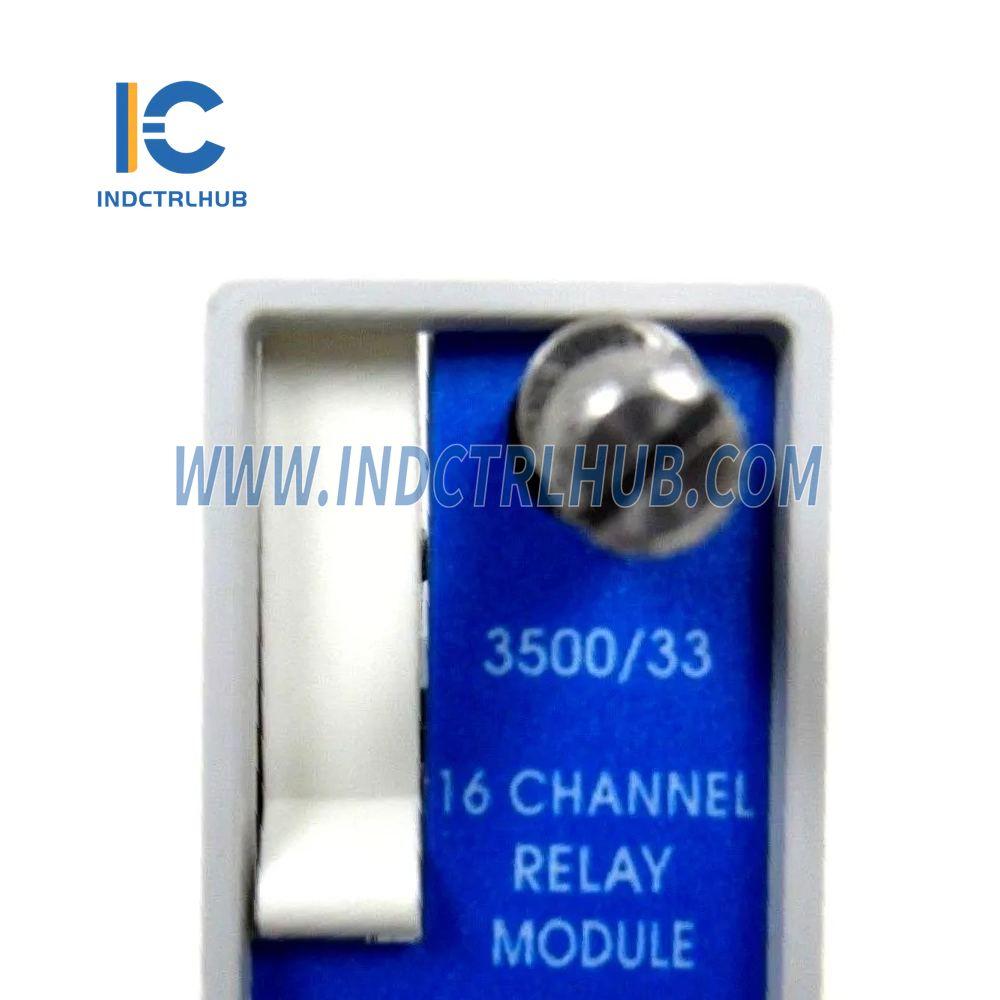

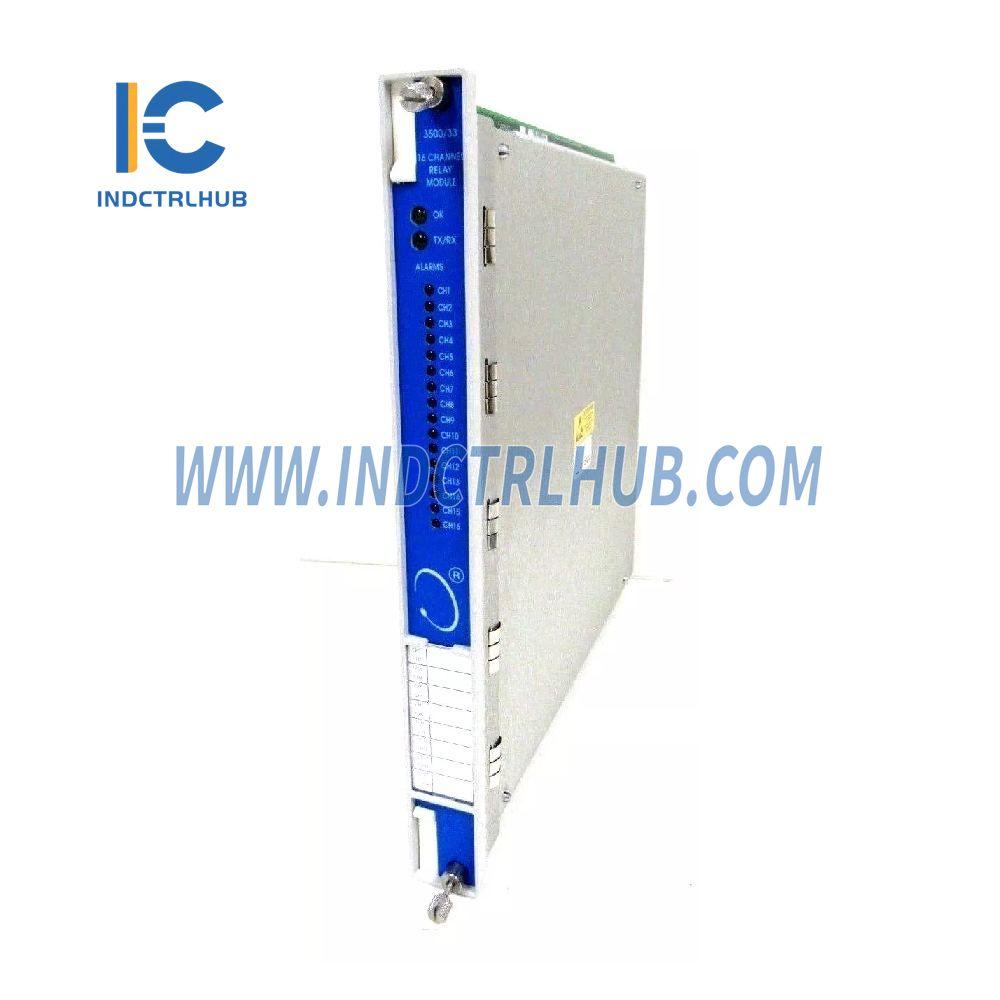

מודול הריליי 16-ערוצים 3500/33 הוא מודול בגובה מלא המיועד לספק 16 פלטי ריליי למעקב ושליטה בתהליכים תעשייתיים קריטיים. ניתן למקם מספר מודולי ריליי 16-ערוצים בחללים מימין למודול ממשק נתונים זמני (TDI) בתוך מערכת 3500.
מפרטים
צריכת חשמל:
- 5.8 וואט (טיפוסי)
יציאות רליי:
- סוג הריליי: חד-קוטבי, דו-מצבי (SPDT)
- מדכא קשת ריליי: 250 Vrms (מותקן כסטנדרט)
- חיי מגע הריליי: 10,000 מחזורים
נוריות לוח קדמי:
- נורית OK: נדלקת כאשר המודול פועל כראוי.
- נורית TX/RX: מהבהבת כאשר המודול משדר ומקבל נתונים בתוך מערכת 3500.
- נורית אזעקה CH: נדלקת כאשר ערוץ ממסר במצב אזעקה.
פעולת ממסר:
- ארבע קבוצות של ארבעה ערוצים ניתנים לבחירה במתג להפעלה במצב נורמלי לא מונע (ND) או במצב נורמלי מונע (NE).
ממדים פיזיים
| ממד | ערך |
|---|---|
| גובה | 241 מ"מ (9.50 אינץ') |
| רוחב | 24.4 מ"מ (0.96 אינץ') |
| עומק | 99.1 מ"מ (3.90 אינץ') |
| משקל | 0.4 ק"ג (1.0 lb) |
מידע להזמנה
| קוד | תיאור |
|---|---|
| א | מודול פלט |
| 01 | מודול יציאת ממסר ל-16 ערוצים |
| 02 | מודול פלט ריליי 16-ערוצים עם כשל בטוח |
| 03 | מודול יציאת ממסר ל-16 ערוצים עם זרם נמוך |
| 04 | מודול יציאת ממסר בטוח ל-16 ערוצים עם זרם נמוך |
| B | אפשרות אישור אזור מסוכן | | 00 | ללא | | 01 | cNRTLus (כיתה 1, מחלקה 2) | | 02 | ATEX / IECEx / CSA (כיתה 1, אזור 2) |
