Product Description
פרטי מוצר
- יצרן: Bently Nevada
- סדרה: 3500/32
- מספר דגם/חלק: 149986-02
- סוג דגם: מודול בקרה לריליי 4-ערוצים
תיאור

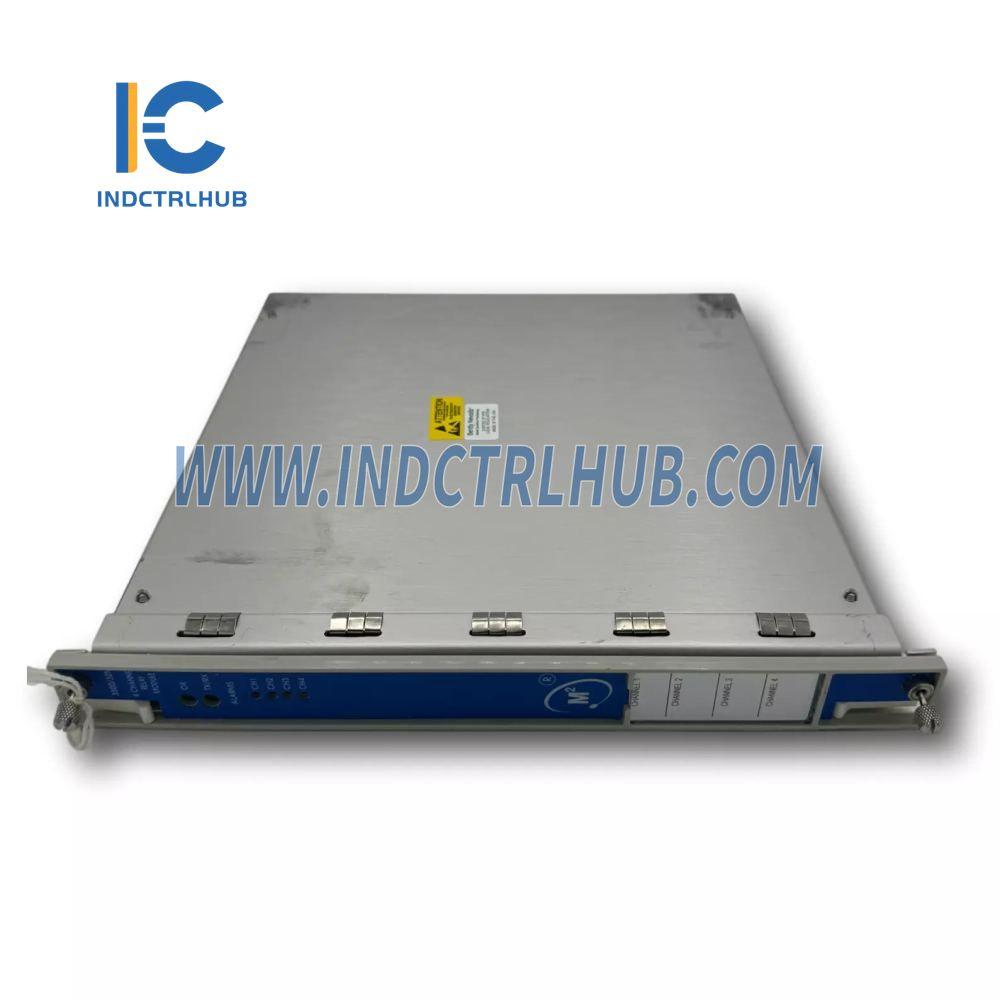

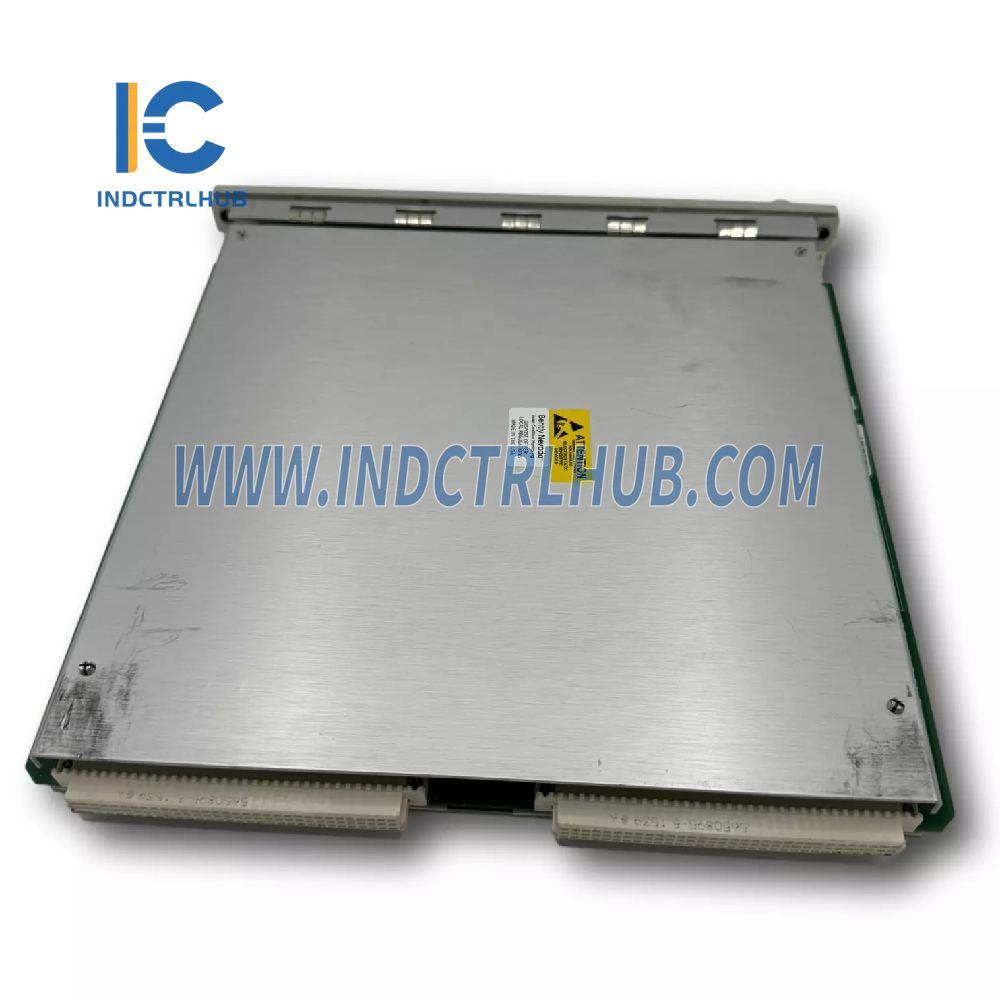

מודול ריליי 4-ערוצים הוא מודול בגובה מלא המספק ארבע יציאות ריליי. ניתן להתקין מספר מודולי ריליי 4-ערוצים בכל חריץ פנוי מימין למודול ממשק נתונים זמניים. כל יציאה במודול ניתנת לתכנות עצמאית לביצוע לוגיקת הצבעה.
מפרטים
קלטים
- צריכת חשמל: 5.8 וואט (טיפוסי)
יציאות
- נורית OK: נדלקת כאשר המודול פועל כראוי.
- נורית TX/RX: מהבהבת כדי לציין תקשורת תקינה בין מודול זה למודולים אחרים במארז.
- נורית אזעקה CH: נדלקת כדי לציין שהערוץ בריליי במצב אזעקה.
רליים
- סוג: ריליי חד-קוטבי, דו-זרם (SPDT)
- אטימת סביבה: אטום באפוקסי
- מדכא קשת: 250 Vrms, מותקן כסטנדרט
- חיי מגע: 100,000 מחזורים @ 5 A, 24 Vdc או 240 Vac
- תפעול: כל אחד מארבעת ערוצי הריליי ניתן לבחור במתג למצב רגיל לא מאופשר או רגיל מאופשר.
מגבלות סביבתיות
- טמפרטורת הפעלה: -30°C עד +65°C (-22°F עד +150°F)
- טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F)
- לחות: 95%, ללא עיבוי
מפרטים פיזיים
- ממדים (גובה x רוחב x עומק): 241 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 3.90 אינץ')
- משקל: 0.4 ק"ג (1.0 ליברות)
מידע להזמנה
פורמט מספר החלק הוא 3500/32-AA-BB, עם האפשרויות הבאות:
-
A: מודול פלט
- 01: מודול יציאת ממסר 4-ערוצים
-
B: אפשרות אישור סוכנות
- 00: ללא
- 01: cNRTLus (Class I, Div 2)
- 02: ATEX/IECEx/CSA (Class I, Zone 2)
