Product Description
פרטי מוצר
| יצרן |
בנטלי נבדה |
| סדרה |
3500/20 |
| מספר דגם/חלק |

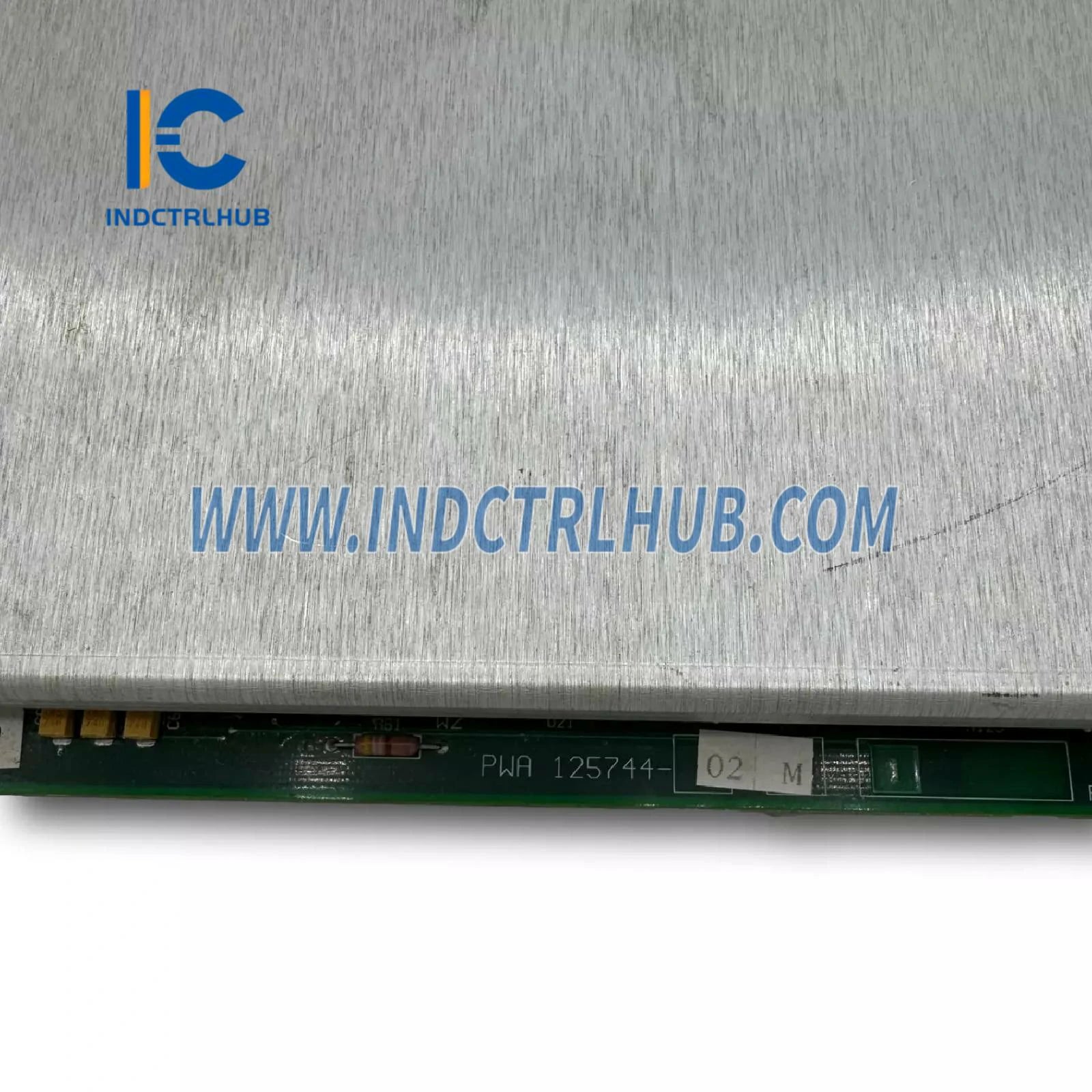

125744-02 |
| סוג דגם |
מודול ממשק המארז (RIM) |
תיאור
המודול ממשק המארז (RIM) הוא הממשק הראשי למארז 3500, התומך בפרוטוקול קנייני להגדרת המארז ושליפת מידע על המכונות. יש להתקין אותו בחריץ 1 של המארז, סמוך לאספקות הכוח.
מפרטים
קלטים
| פרמטר |
מפרט |
| צריכת חשמל |
4.75 וואט, טיפוסי |
| נתונים |
תקשורת סריאלית RS232 סטנדרטית |
| קצב נתונים |
38.4 k baud |
| תקני מודול קלט/פלט |
תקשורת סריאלית RS232/RS422 |
|
תקשורת מודם פנימית |
| קצב נתוני מודם |
14.4 k baud |
יציאות
| רכיב |
פונקציה |

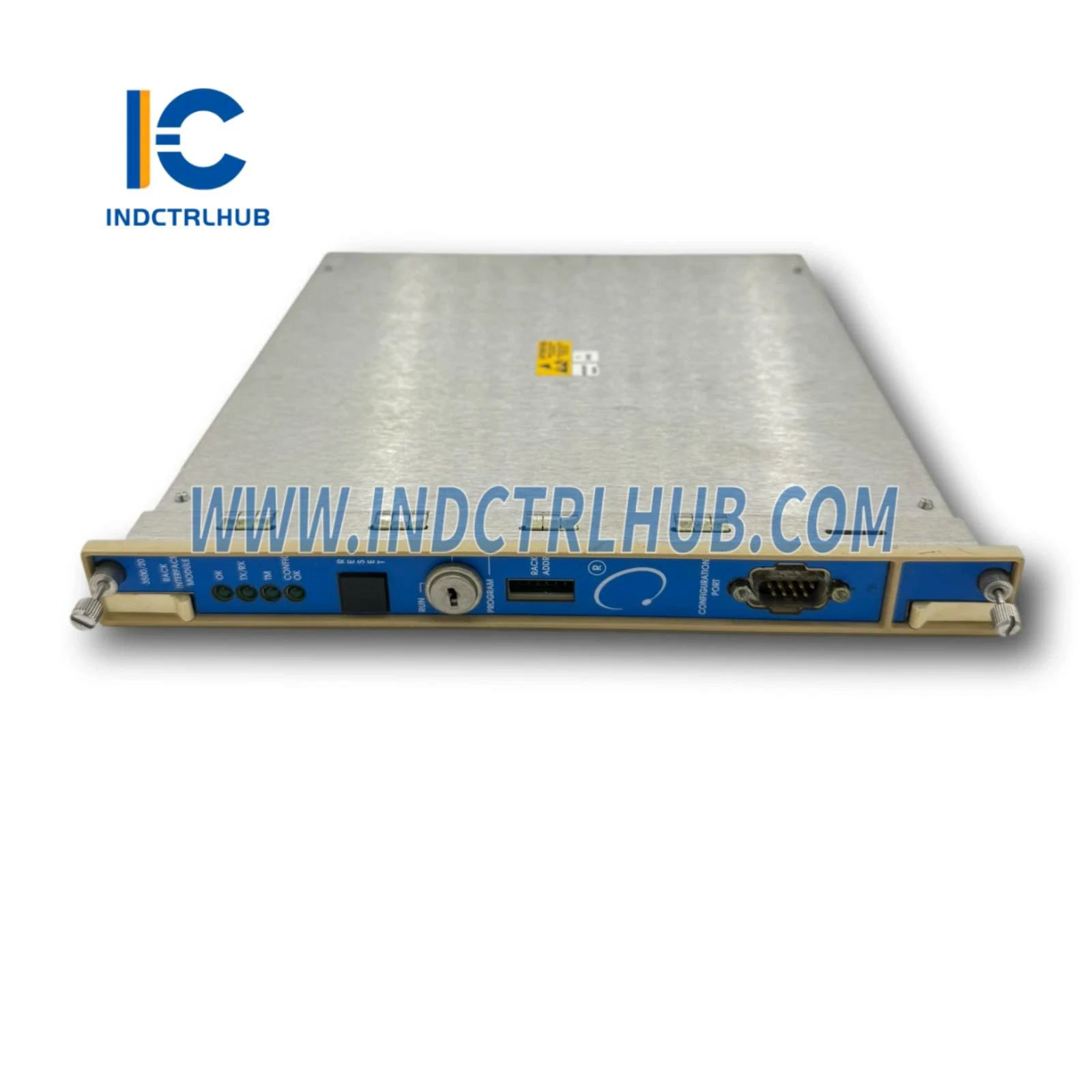

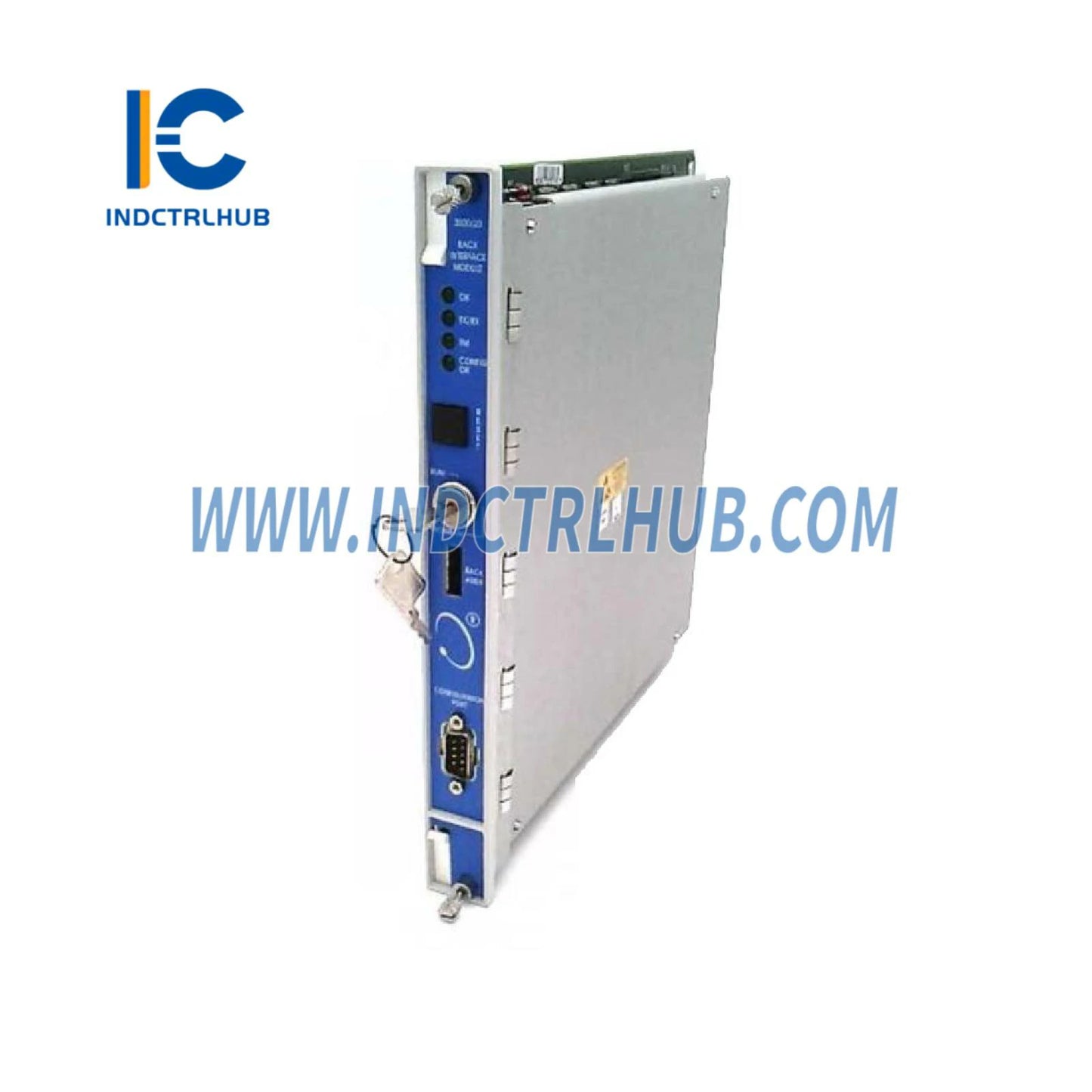

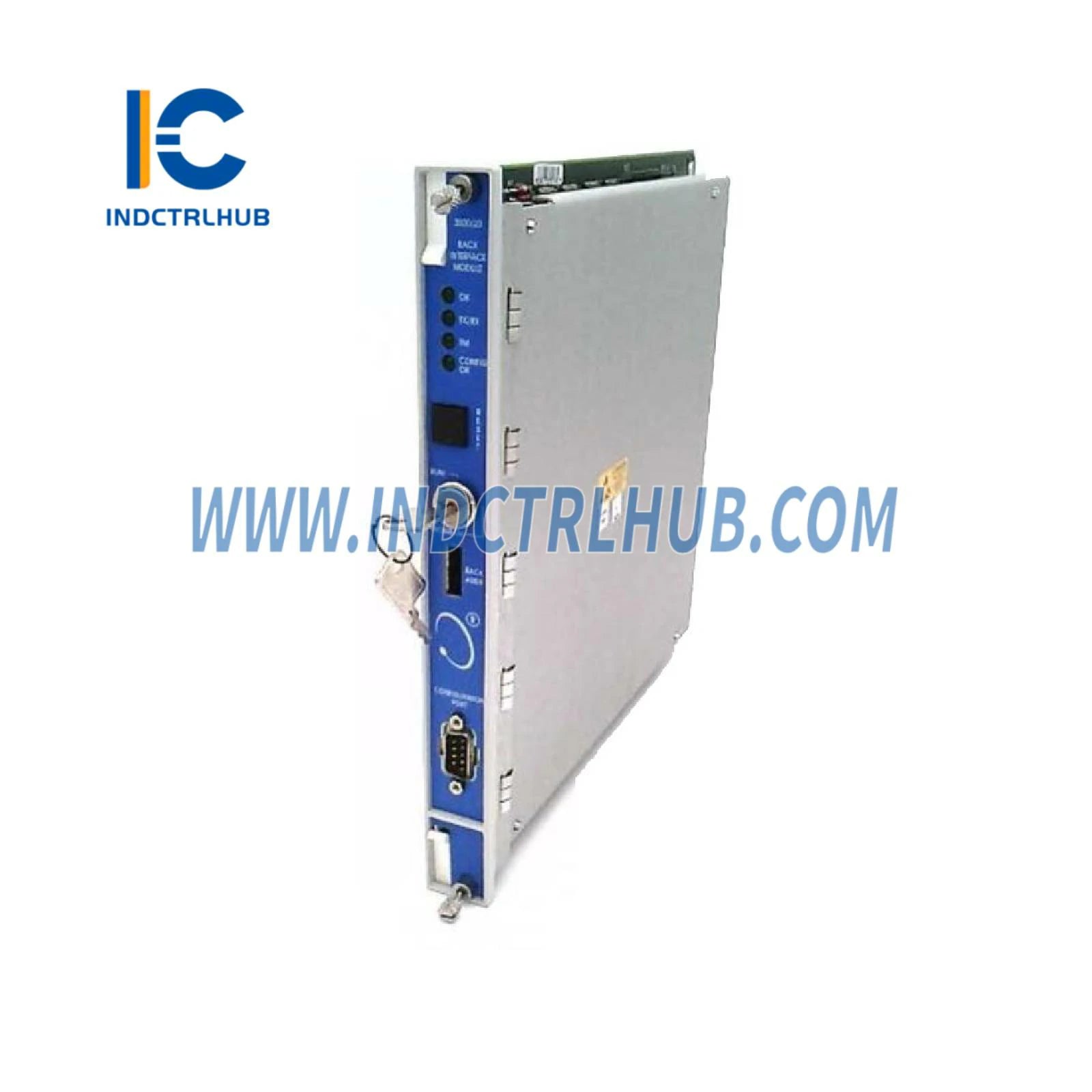

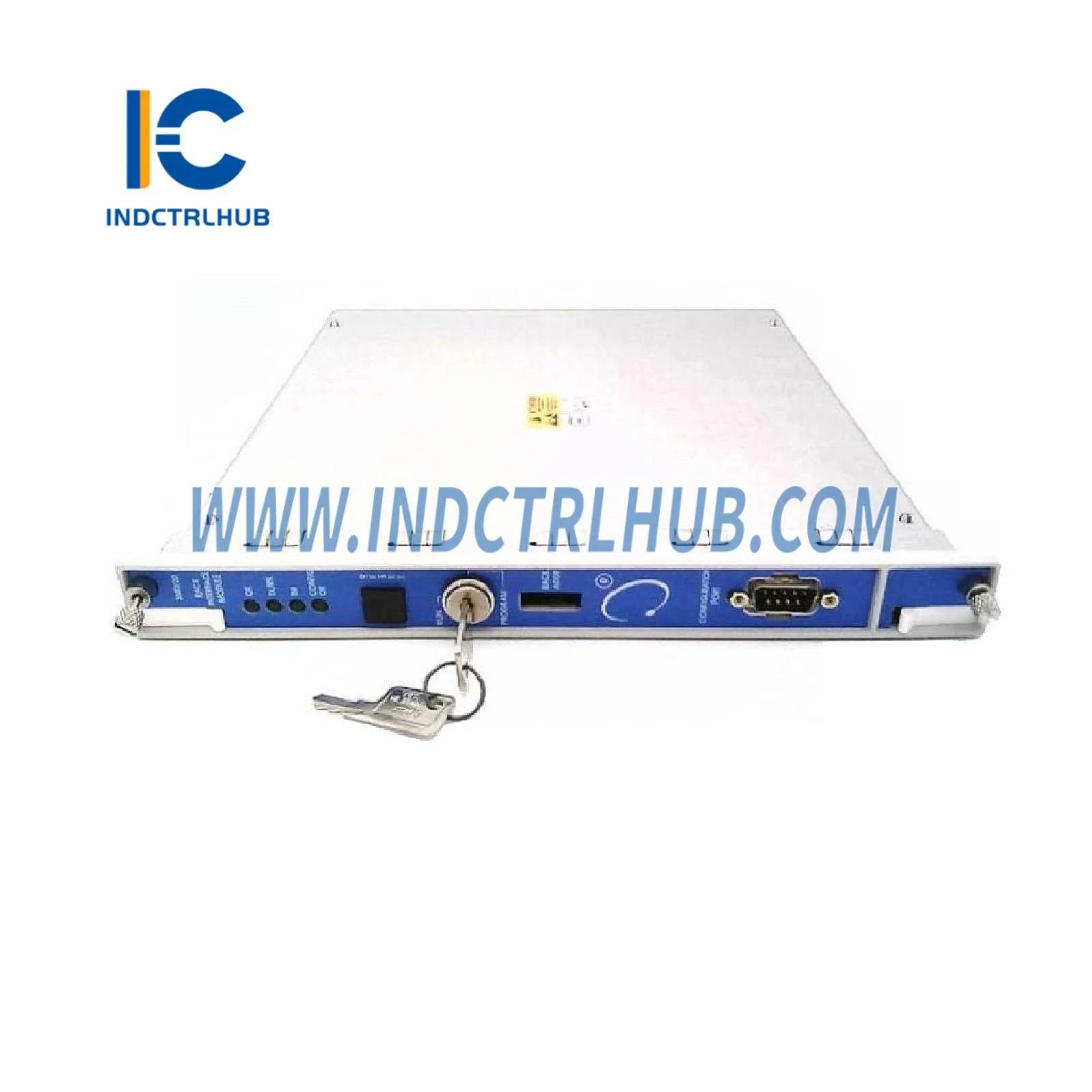

| נוריות לוח קדמי |
|
| נורית OK |
מציין פעולה תקינה |
| נורית TX/RX |
מציג מצב תקשורת עם מודולים אחרים |
| נורית TM |
מציין אם הרק במצב Trip Multiply |
| נורית CONFIG OK |
מציג אם לרק יש תצורה תקפה |
| ממסר מודול קלט/פלט תקין |
ממסר מונע למצב תפעול של הרק |
| דירוג ממסר |
5A @ 24 Vdc/120 Vac, 120W/600 VA |
| מגעים סגורים בדרך כלל |
כולל מדכאי קשת |
מפרטים פיזיים
| רכיב |
ממדים (גובה x רוחב x עומק) |
משקל |
| RIM |
241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ |
0.91 ק"ג (2.0 lb) |
מגבלות סביבתיות
| מצב |
טווח |
| טמפרטורת הפעלה |
-30°C עד +65°C (-22°F עד +150°F) |
| טמפרטורת אחסון |
-40°C עד +85°C (-40°F עד +185°F) |
מידע להזמנה
| פורמט מספר חלק |
3500/20-AA-BB-CC |
| A: סוג ממשק מדף |
01: RIM סטנדרטי (ניטור סטנדרטי) |
|
02: TMR RIM (רדונדנציה מודולרית משולשת) |
| B: סוג מודול קלט/פלט |
01: מודול קלט/פלט עם מודם מובנה |
|
02: מודול קלט/פלט עם ממשק RS232/RS422 |
| C: אישור סוכנות |
00: ללא |
|
01: CSA/NRTL/C |
