Product Description
פרטי מוצר

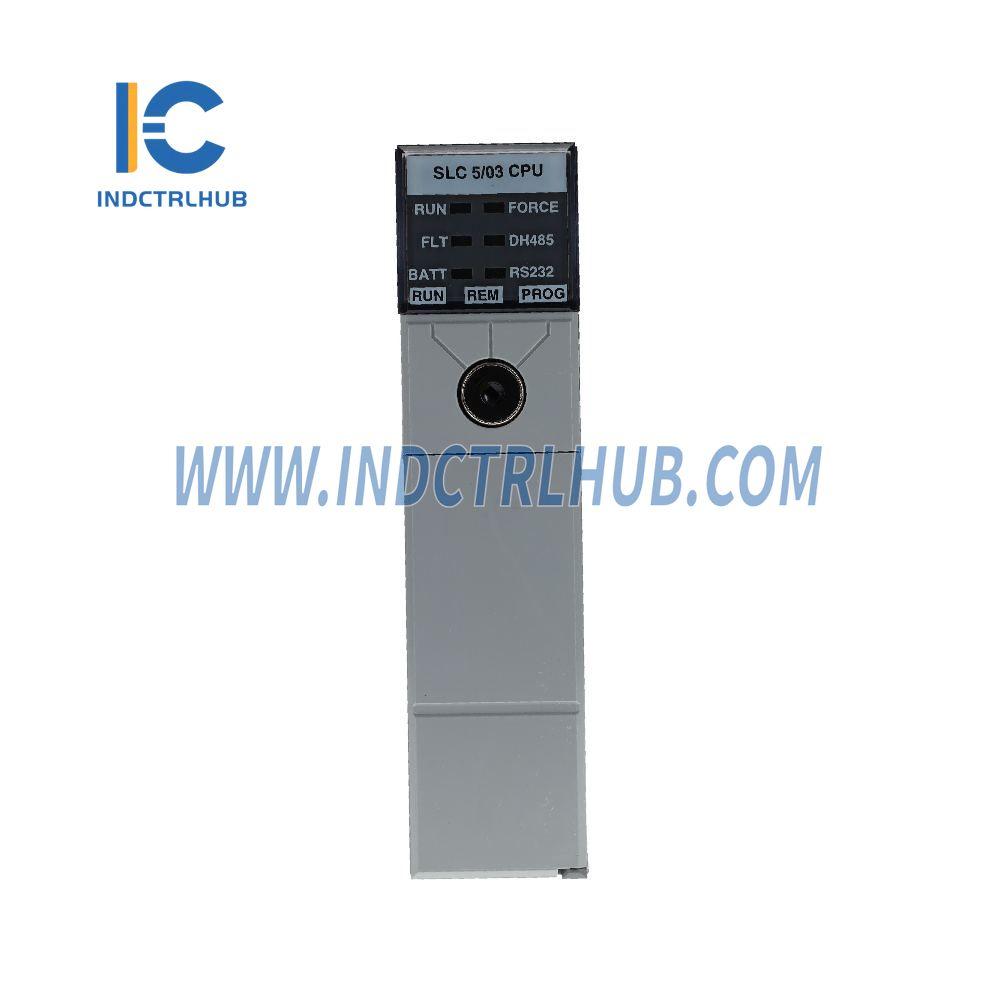

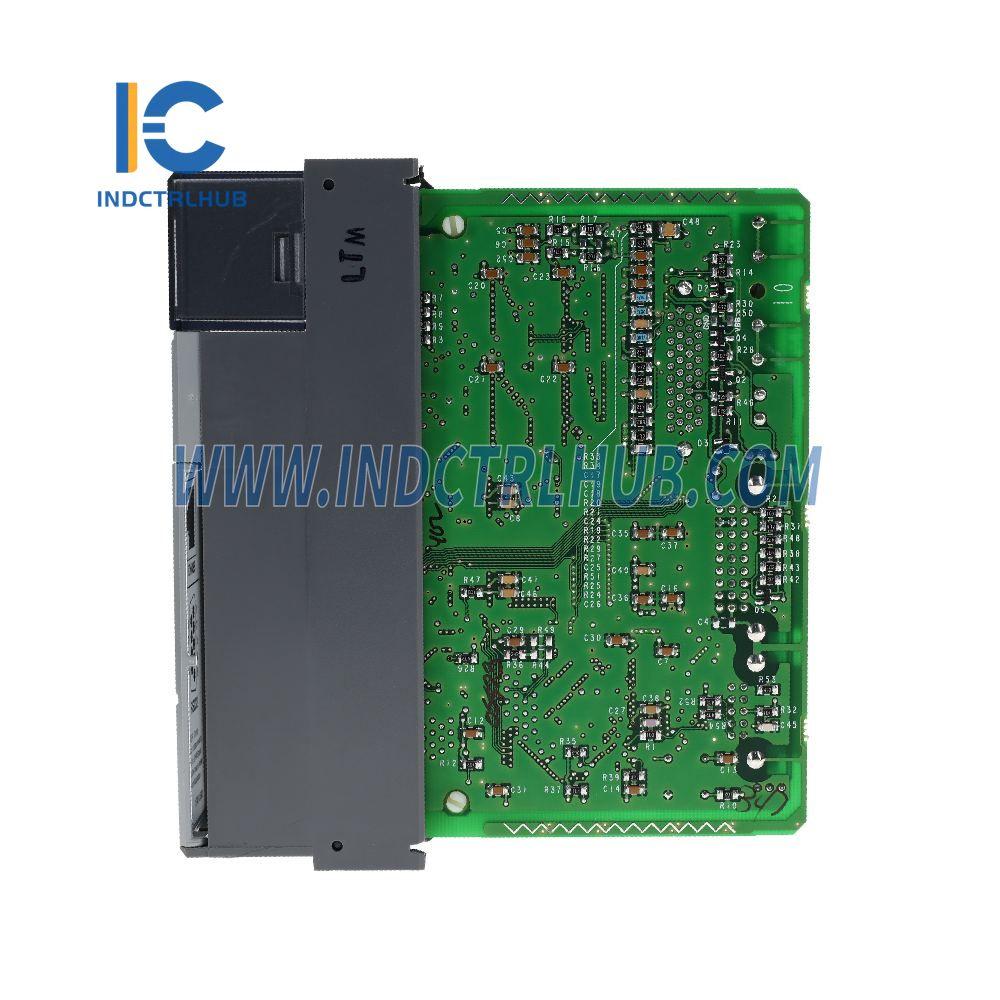

- יצרן: Allen-Bradley
- דגם/מספר חלק: SLC 500 1747-L533
- תיאור: מעבד מודולרי SLC 5/03 32k
מפרטים
| תכונה | ערך |
|---|---|
| זיכרון | 32K מילים |
| קיבולת קלט/פלט | 4096 כניסות בדידות / 4096 יציאות בדידות |
| מקסימום מערכת מקומית | 3 שלדות / 30 חריצים |
| הוראות תכנות | 107 |
| זמן סריקה טיפוסי | 1 ms/K |
| ביצוע ביט (XIC) | 0.44 µs |
| תוכנת תכנות | SLC 5/03s ו-SLC 5/04s: RSLogix 500, SLC 5/05s: RSLogix 500 |
אפשרויות תקשורת
המעבדים SLC 5/03, 5/04, ו-5/05 תומכים באפשרויות תקשורת הבאות:
- DH485
-
פרוטוקולי RS-232:
- DF1 דו-כיווני מלא
- DF1 חצי-דו-כיווני מאסטר/סלייב
- מודם רדיו DF1
- DH-485
- ASCII
- Data Highway Plus: נדרש שער ControlLogix עבור המעבדים SLC 5/03 ו-SLC 5/05.
- Ethernet TCP/IP: נדרש מודול ממשק 1761-NET-ENI עבור המעבדים SLC 5/03 ו-SLC 5/04.
- ControlNet: דרך מודול 1747-KFC15.
- DeviceNet: דרך מודול ממשק 1761-NET-DNI.
עומס ספק כוח
| מתח | ערך |
|---|---|
| 5V DC | 500 mA (SLC 5/03) 1.0 A (SLC 5/04 ו-5/05) |
| 24V DC | 175 mA (SLC 5/03) 0 mA (SLC 5/04 ו-5/05) |
זמן החזקת סריקת תוכנית
- 20 ms עד 3 s (תלוי בעומס ספק הכוח)
דירוגים סביבתיים
| תכונה | ערך |
|---|---|
| עמידות לרעש | תקן NEMA ICS 2-230 |
| רטט | - הזזה: 0.015 אינץ', שיא לשיא בתדר 5-57 הרץ - תאוצה: 2.5 g בתדר 57-2000 הרץ |
| הלם (תפעולי) | 30 g |
| דירוגי טמפרטורה | - הפעלה: 0 עד 60 °C (32 עד 140 °F) - אחסון: -40 עד 85 °C (-40 עד 185 °F) |
| לחות | 5 עד 95% ללא עיבוי |
אישורים
- רשום UL (ציוד בקרה תעשייתי)
- רשום C-UL לשימוש בקנדה
- רשום UL לכיתה I, מחלקה 2, אזורים מסוכנים (קבוצות A, B, C, D)
- תואם CE
- מסומן C-Tick
