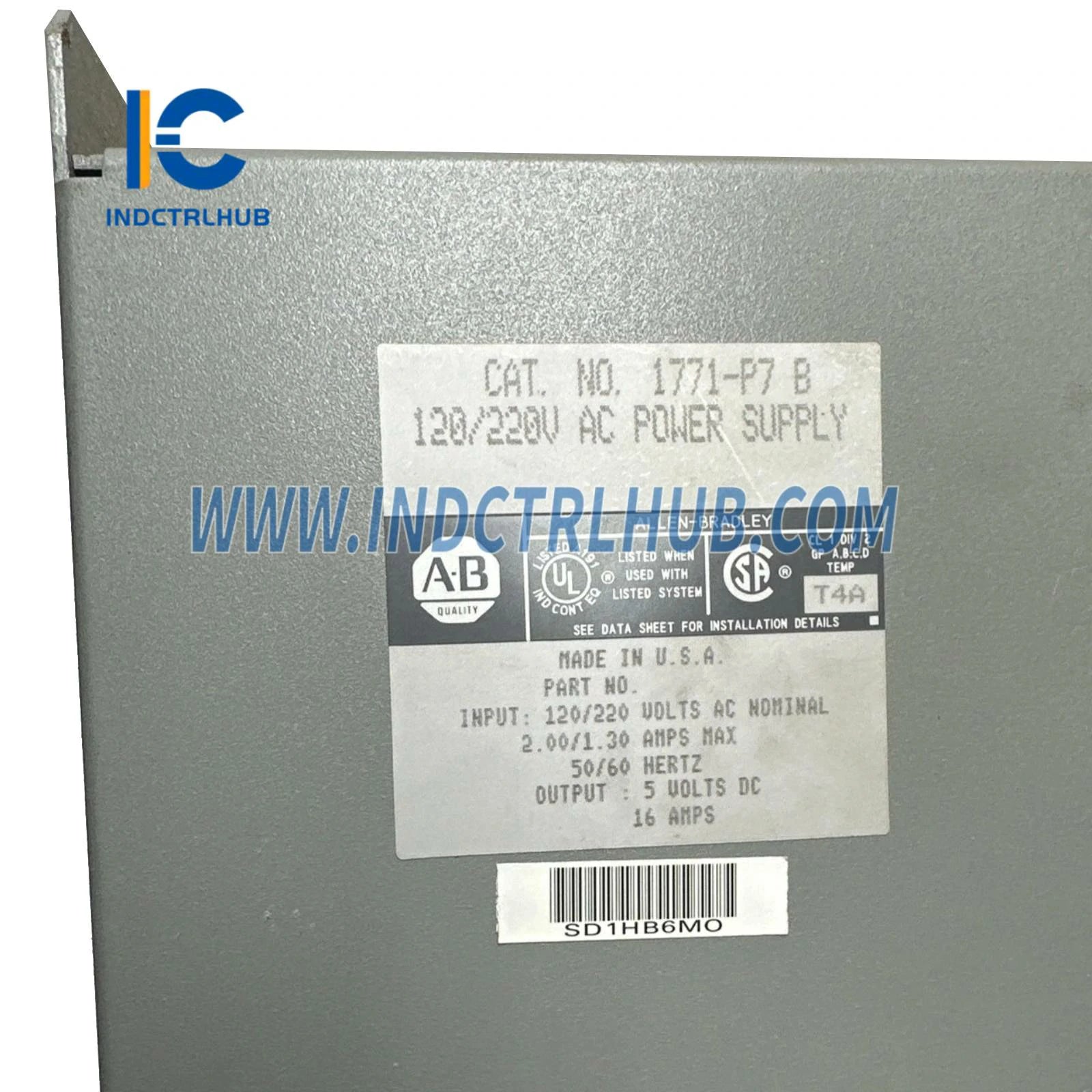

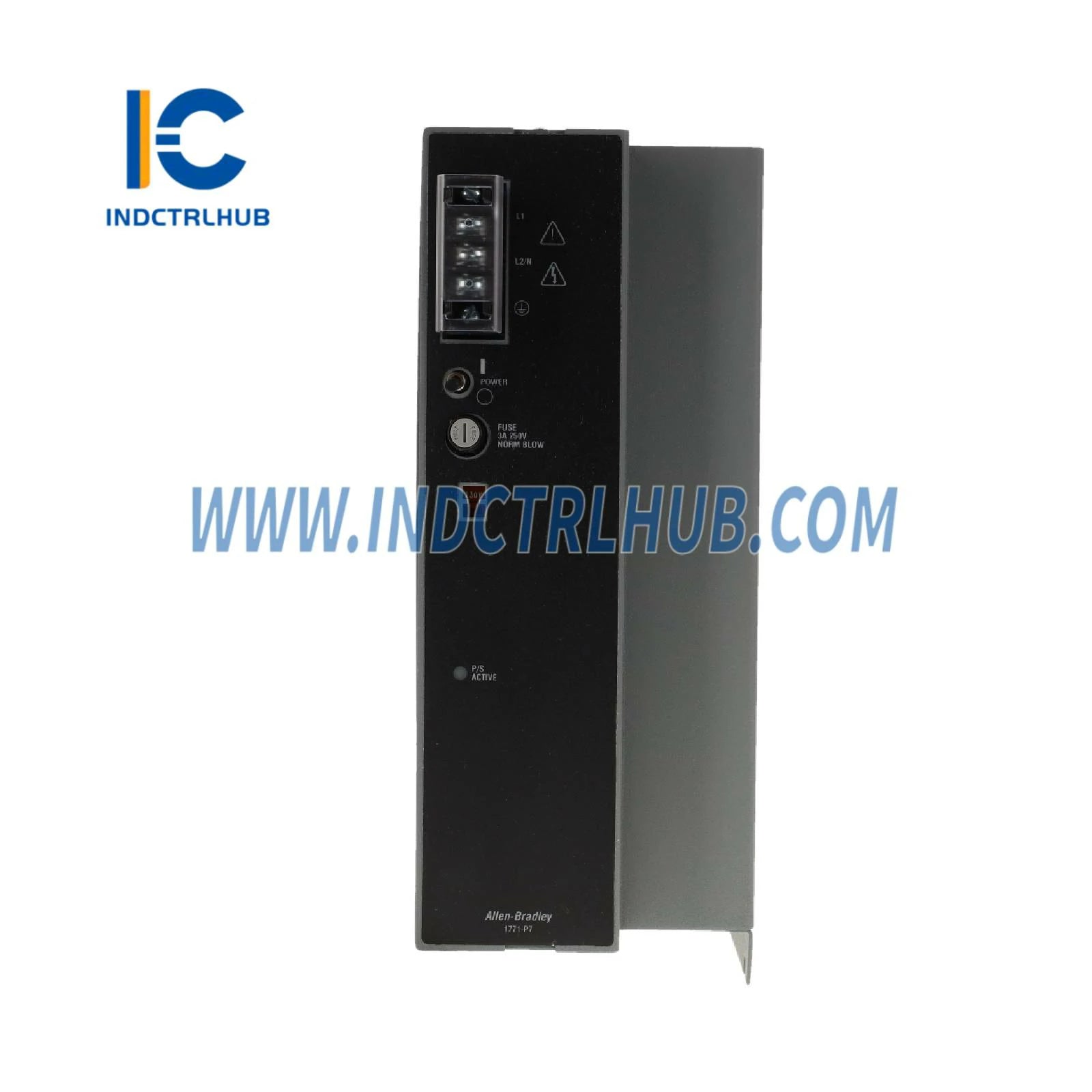

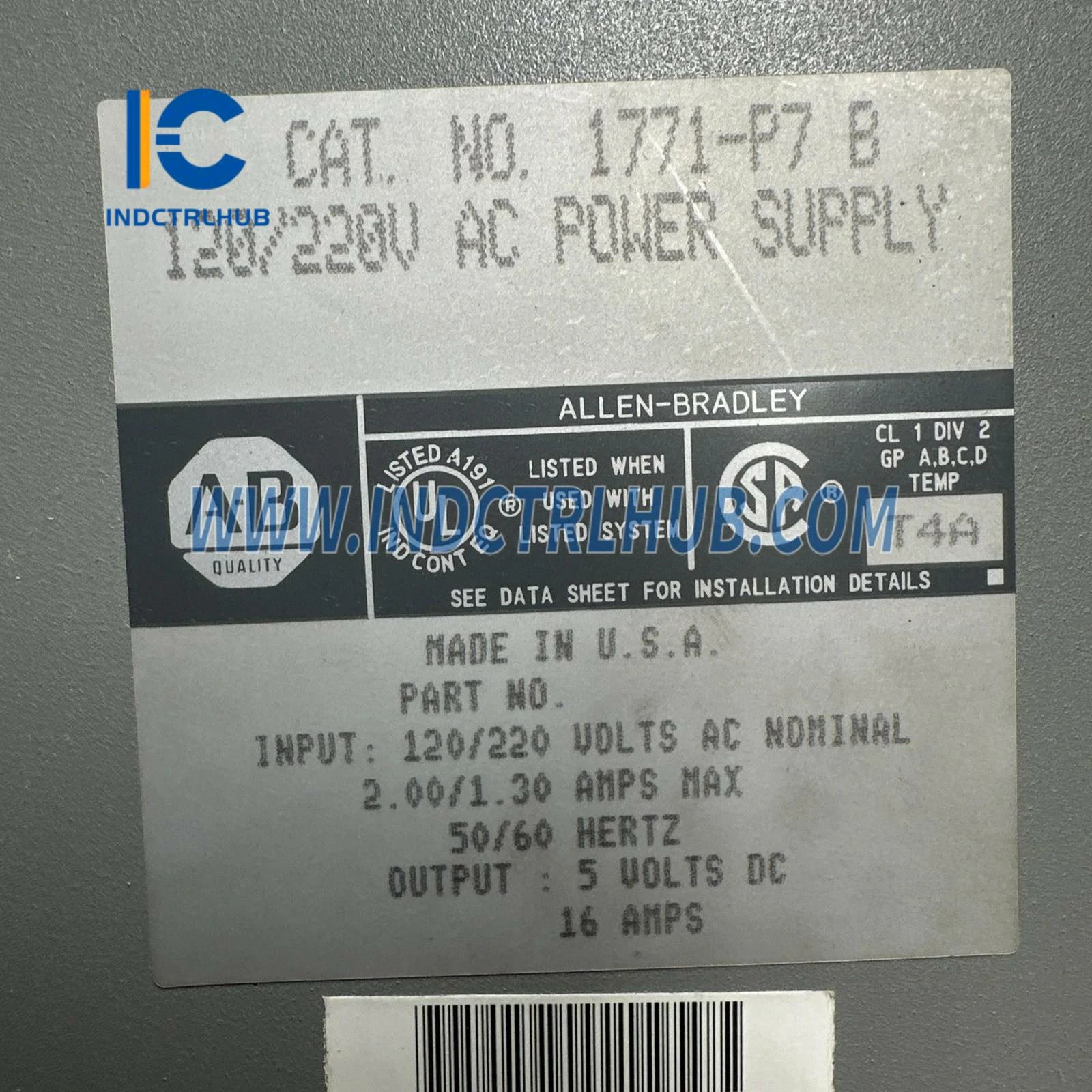

אלן ברדלי 1771-P7B ספק כוח AC (120/220V) 16A

טווח מתח אספקה

120V AC: 97-132V AC, 50/60Hz, 2.0A__220V AC: 195-264V AC, 50/60Hz, 1.3A

הספק כניסה (אמיתי/נראה)

108 וואט/ 176 VA מקסימום (ראה טבלאות)__270 VA בעומס מלא

טרנספורמר חיצוני

לא חל

מתח בידוד

נבדק ל-1200V AC למשך 1 שנייה

מתח יציאה

5.06V DC (+3.8%)

זרם יציאה

16A מקסימום @ 5V DC

השהיית אובדן הספק

13.6ms, 12.9ms (הספק קלט לנטרול המעבד)

הגנת עומס-יתר מקסימלית המסופקת על ידי המשתמש

15A

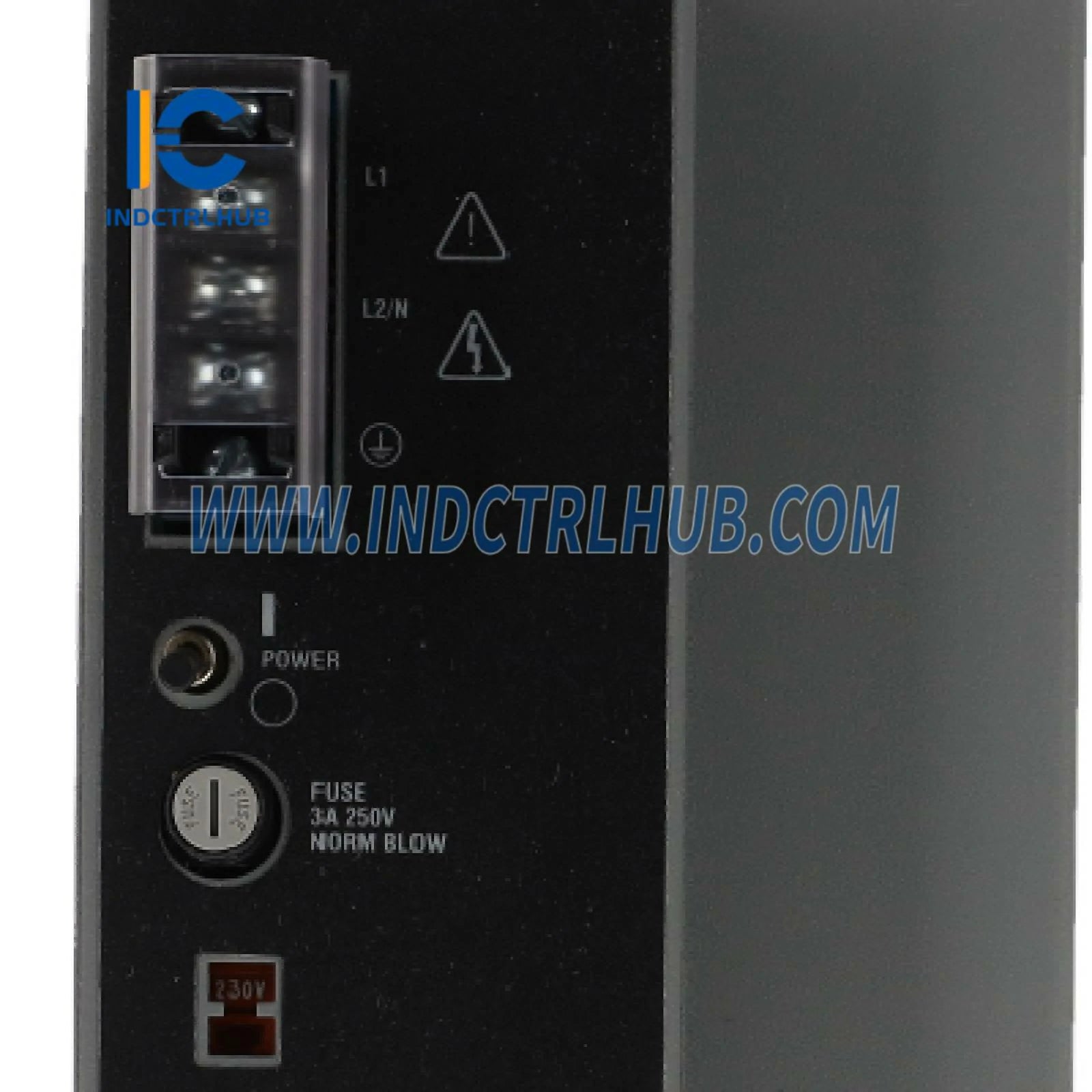

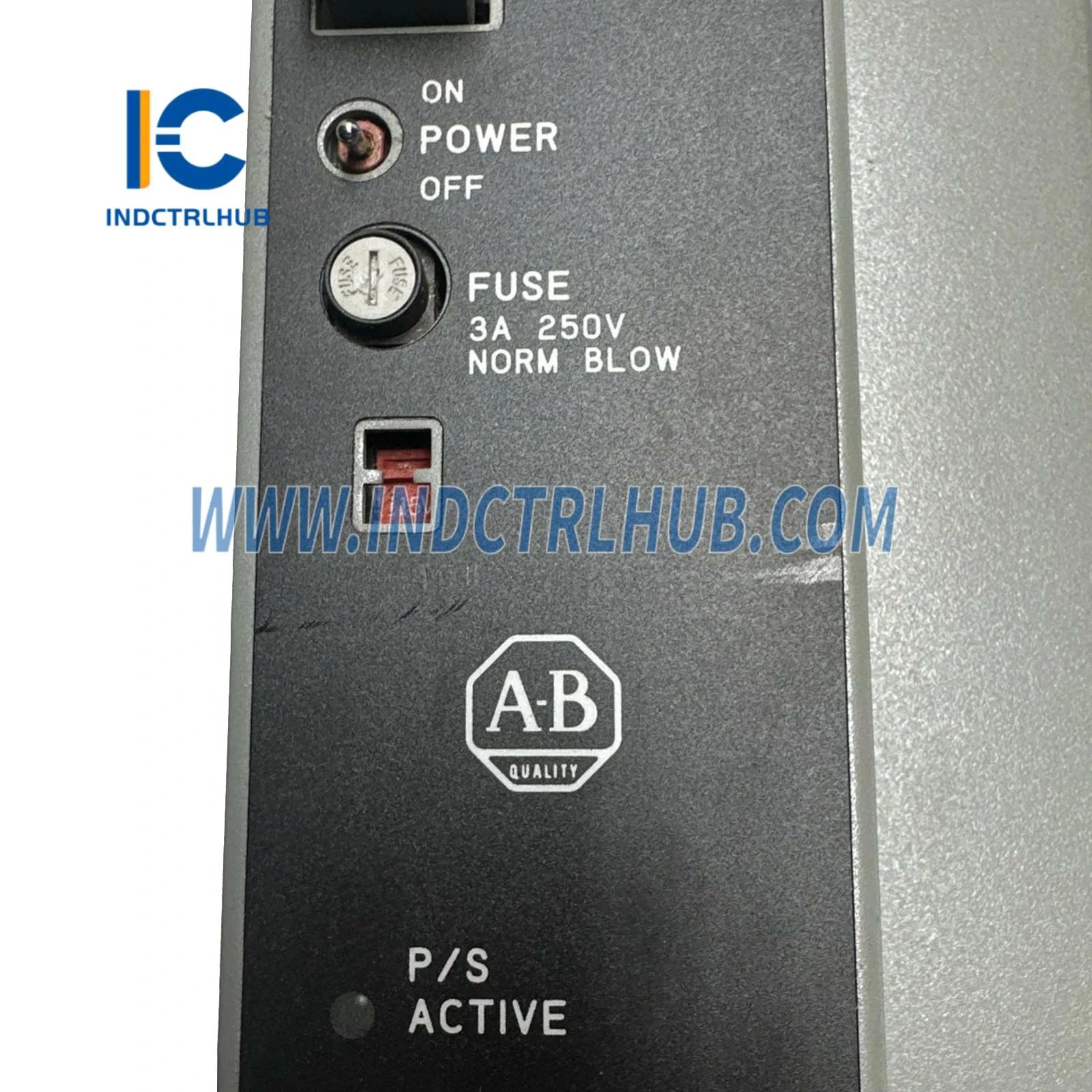

פיוז

3A, 250V, ניתוק רגיל 3AG (Bussmann AGC3-L, Littelfuse 312003)

גודל חוט מוליך

14 AWG (2.5mm²), חוט נחושת מפוצל בדירוג 75°C או יותר

קטגוריית חוט

קטגוריה 1

מומנט הברגת רצועת טרמינל

12 פאונד-אינץ׳

משקל

1.95 ק"ג (4.3 ליברות)

ממדים (גובה x רוחב x עומק)

315 מ"מ x 115 מ"מ x 159 מ"מ (12.40_ x 4.53_ x 6.25_)

תנאי סביבה

טמפרטורת הפעלה

32°F עד 140°F (0°C עד 60°C)

טמפרטורת אחסון

-40°F עד 185°F (-40°C עד 85°C)

לחות יחסית

5 עד 95%, ללא עיבוי

זעזוע

תפעול: 15g, לא בתפעול: 30g

רטט

תפעול: 2g @ 10-500Hz

פליטות

CISPR 11, קבוצה 1, כיתה A

עמידות ל-ESD

IEC 61000-4-2, פריקות מגע 4kV

עמידות לקרינה אלקטרומגנטית (RF)

IEC 61000-4-3, 10V/m, 3V/m פסי שידור

עמידות לזעזועים זמניים

IEC 61000-4-5, פריקות מגע 1kV
