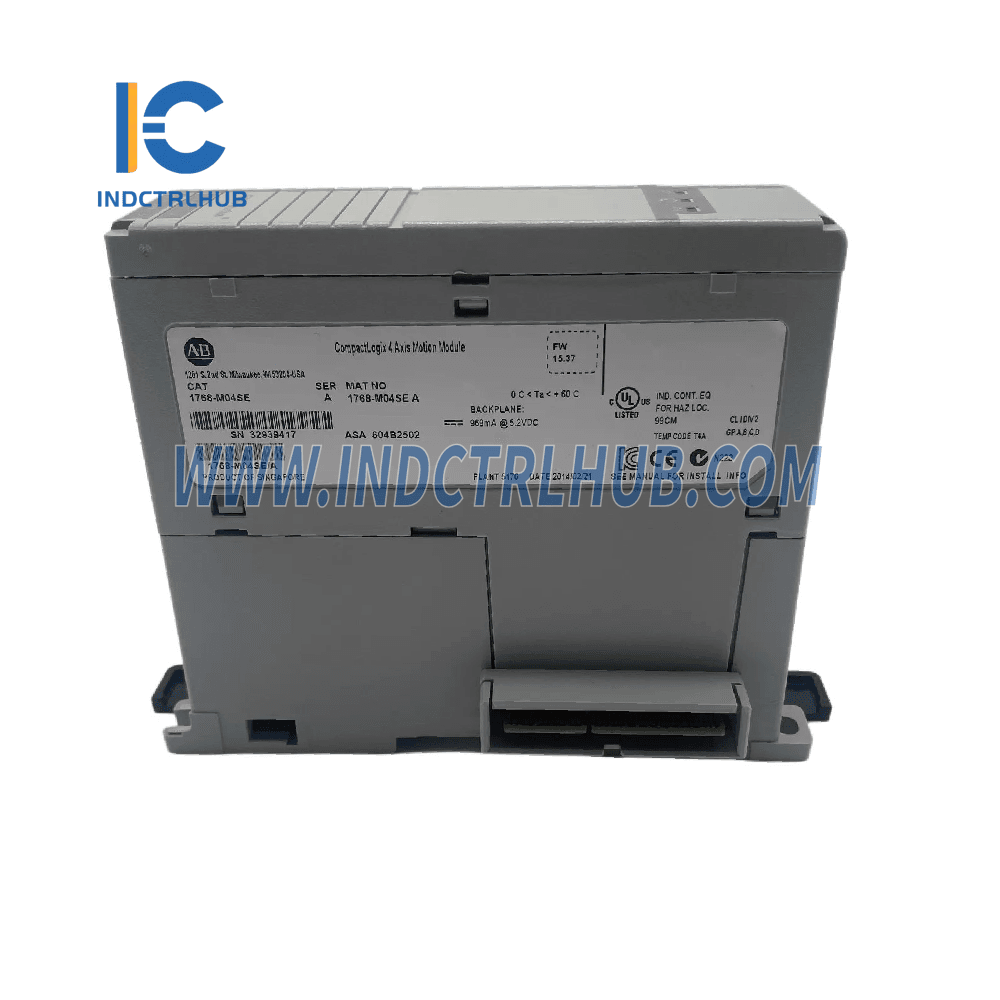

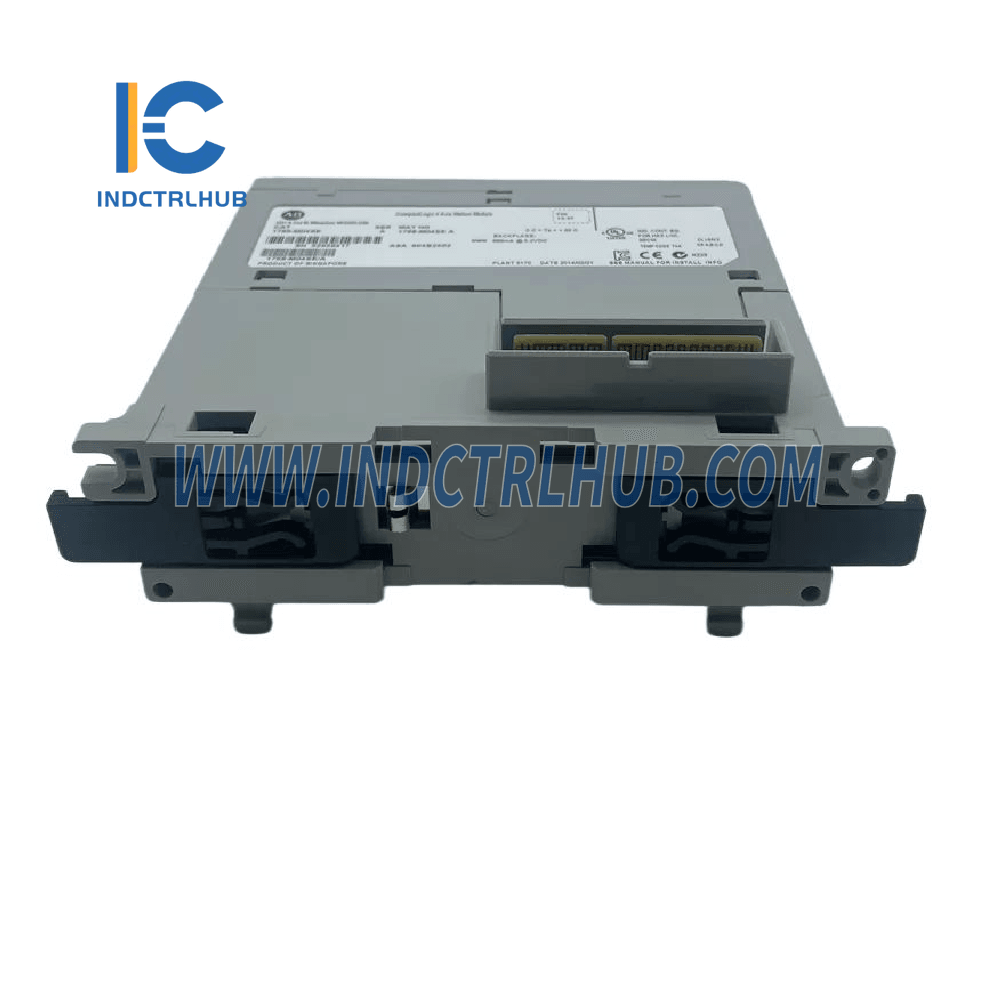

～פרטי מוצר: Allen-Bradley CompactLogix Integrated Motion (דגם: 1768-M04SE)
סקירה כללית
- יצרן: Allen-Bradley
- דגם/מספר חלק: 1768-M04SE
- תיאור: מודול CompactLogix Integrated Motion 1768-M04SE מיועד לספק בקרת תנועה ביצועית גבוהה עם תמיכה משולבת בצירים, מתאים לשימוש במערכות אוטומציה תעשייתית הדורשות שליטה מדויקת ויעילה על מספר צירים.
מפרטי סביבה
| מאפיין | ערך |
|---|---|
| טמפרטורת הפעלה | 0…60 °C (32…140 °F), IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14 |
| טמפרטורת אחסון | -40…85 °C (-40…185 °F), IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14 |
| לחות יחסית | 5…95% ללא עיבוי, IEC 60068-2-30 |
| רטט (בתפעול) | 5 g @ 10…500 Hz, IEC 60068-2-6 (מבחן Fc, בתפעול) |
| הלם (בתפעול) | 30 g, IEC 60068-2-27 (מבחן Ea, זעזוע ללא אריזה) |
| זעזוע (לא בתפעול) | 50 g, IEC 60068-2-27 (מבחן Ea, זעזוע ללא אריזה) |
מפרטים טכניים
| מאפיין | ערך |
|---|---|
| מספר מודולים לכל בקר | מודול אחד עם 1768-L43, שני מודולים עם 1768-L45 |
| מספר צירים לכל מודול | 4 צירים, 2 צירי משוב עזר |
| קצב נתונים SERCOS | 4 Mbps, 8 Mbps |
| זמן מחזור SERCOS (ב-4 Mbps) | 0.5 ms, עד 2 נהגים (1) |
| זמן מחזור SERCOS (ב-8 Mbps) | 1 ms, עד 4 נהגים |
| מצבי בקרת נהיגה | מיקום או מהירות |
| צריכת זרם ב-5.2V DC | 969 mA |
| צריכת זרם ב-24V DC | 0 mA |
| פיזור הספק | 5.04 וואט |
| משקל | 0.20 ק"ג (7.11 אונקיות) |
| ממדים (גובה×רוחב×עומק) | 132.015 x 56.68 x 105.1 מ"מ (5.2 x 2.23 x 4.14 אינץ') |
| רוחב חריץ | 1 |
| מיקום מודול | הרכבה על מסילת DIN או לוח |
| מומנט הברגת הרכבה | 1.16 Nm (10 lb-in) באמצעות ברגים M4 או #8 |
| כבלי סיבים אופטיים מפלסטיק | 2090-SCEPxx-0, 2090-SCVPxx-0, 2090-SCNPxx-0 |
| כבלי סיבים אופטיים מזכוכית | 2090-SCVGxx-0 |
אישורים
| אישור | פרטים |
|---|---|
| תעודת UL | ציוד בקרה תעשייתי רשום UL לארה"ב וקנדה. קובץ UL E65584. |
| אישור מיקום מסוכן | רשום UL עבור Class I, Division 2, קבוצות A, B, C, D, אזורים מסוכנים (ארה"ב וקנדה). קובץ UL E194810. |
| תעודת CE | תואם להנחיית EMC של האיחוד האירופי 2004/108/IEC ותקנים תעשייתיים נוספים: |
| - EN 50082-2 (עמידות תעשייתית) | |
| - EN 61326-1 (מדידה/בקרה/מעבדה, דרישות תעשייתיות) | |
| - EN 61000-6-2 (עמידות תעשייתית) | |
| - EN 61000-6-4 (פליטות תעשייתיות) | |
| - EN 61131-2 (בקרים מתוכנתים) | |
| תעודת C-Tick | תואם ל-AS/NZS CISPR 11 (חוק התקשורת האוסטרלי) |
תכונות מפתח
- בקרת תנועה: תומך עד 4 צירים ו-2 צירי משוב עזר עם אפשרויות זמן מחזור גמישות (0.5 מ"ש עד 2 דרייבים או 1 מ"ש עד 4 דרייבים).
- קצב נתונים גבוה: מודול ממשק SERCOS עם קצב נתונים של 4 Mbps עד 8 Mbps לתקשורת יעילה ומהירה.
- יעילות אנרגטית: דורש פיזור כוח מינימלי (5.04 W) תוך מתן ביצועים אמינים.
- עיצוב עמיד: עמיד בסביבות תעשייתיות קשות עם עמידות לזעזועים (30 g בתפעול, 50 g ללא תפעול) ולרעידות (5 g).
- הרחבה מודולרית: תומך בהרכבה על מסילת DIN או הרכבה על לוח ומציע אינטגרציה קלה עם מודולים אחרים של CompactLogix.
- תעודות: מוסמך UL, CE ו-C-Tick, עומד בסטנדרטים של בטיחות תעשייתית ועמידות.
