Product Description
אלן-בראדלי 1756-PA75R ControlLogix ספק כוח AC מיותר
סקירת מוצר

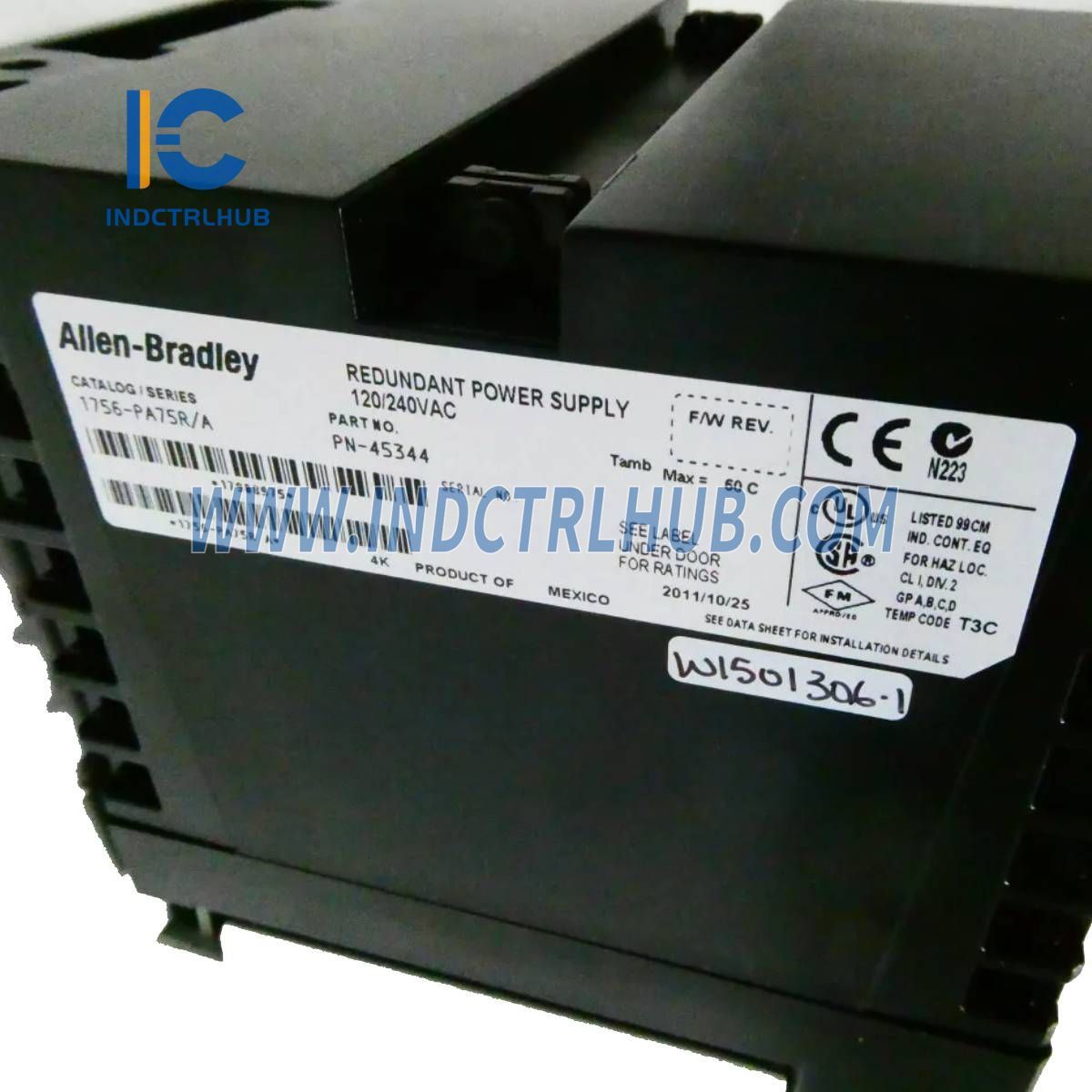

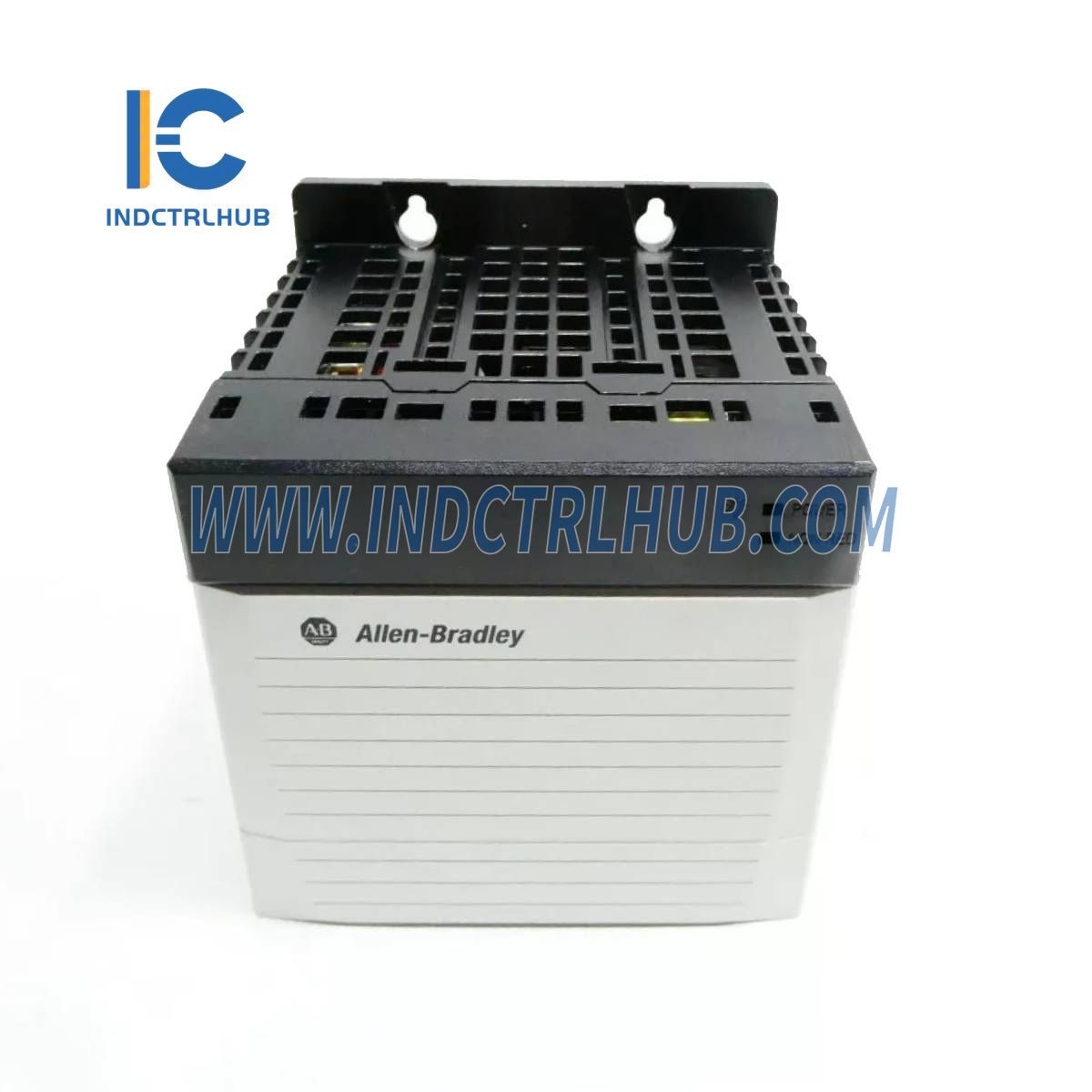

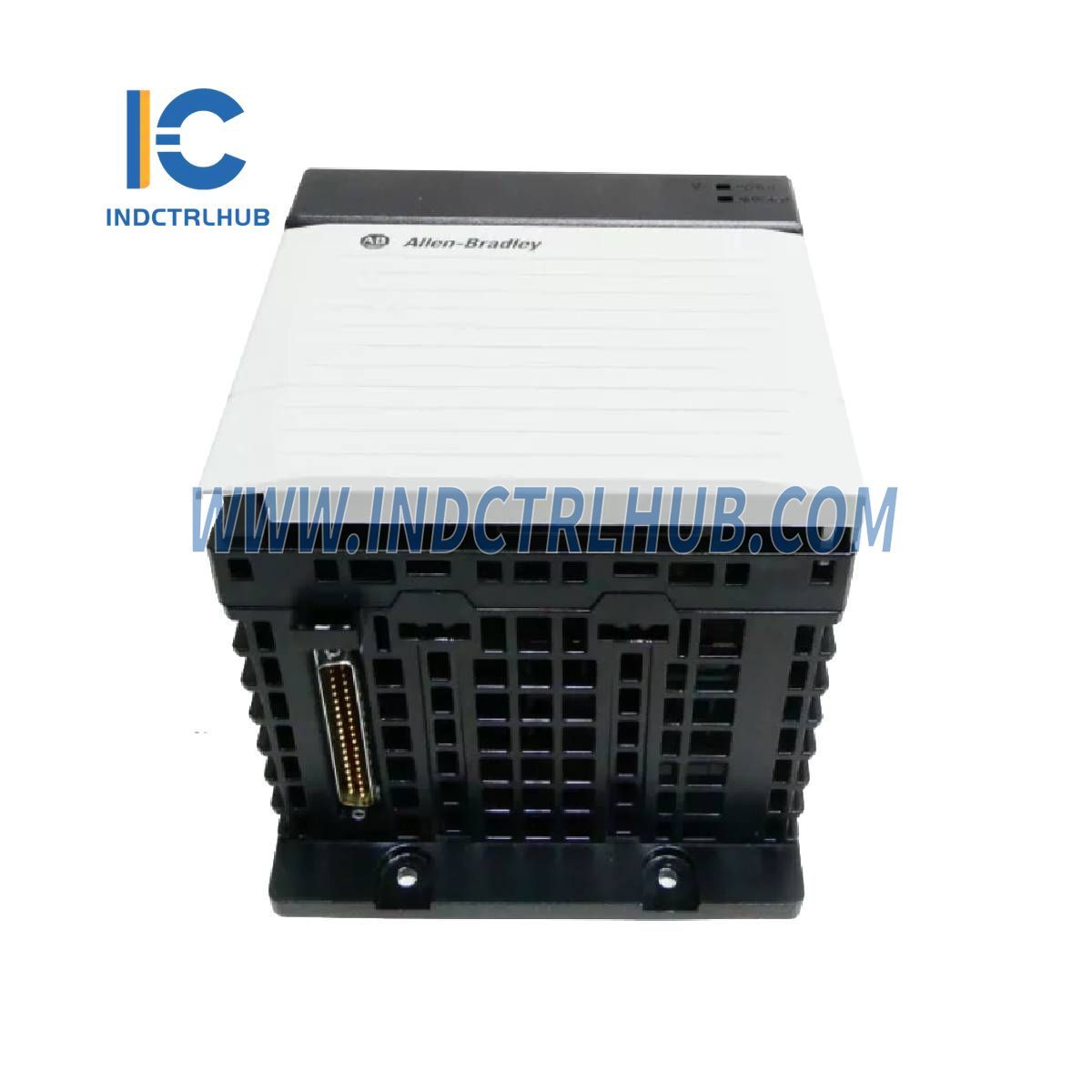

הAllen-Bradley 1756-PA75R הוא ספק כוח רדונדנטי AC של ControlLogix שנועד לספק כוח אמין ורדונדנטי למערכות ControlLogix. הוא מבטיח פעולה רציפה ביישומים קריטיים על ידי עבודה בשיתוף עם ספק כוח נוסף למעבר אוטומטי במקרה של כשל.
מפרטים טכניים
| תכונה | פרטי 1756-PA75R |
|---|---|
| יצרן | Allen-Bradley |
| מספר דגם | 1756-PA75R |
| תיאור | ספק כוח רדונדנטי AC של ControlLogix |
| טווח מתח כניסה | 85…265V AC |
| מתח כניסה נומינלי | 120V/240V AC, 50/60 Hz |
| טווח תדר כניסה | 47…63 הרץ |
| הספק כניסה (מקסימום) | 120VA, 115W, 110W |
| הספק יציאה (מקסימום) | 75W @ 0…60°C (32…140°F) |
| זרם התחלתי (מקסימום) | 20 אמפר |
| זמן החזקה | 2 מחזורים @ 60 Hz, 2 מחזורים @ 50 Hz |
| קיבולת זרם @ 1.2V | 1.5 A |
| קיבולת זרם @ 3.3V | 4 A |
| קיבולת זרם @ 5.1V | 13 A |
| קיבולת זרם @ 24V | 2.8 A |
| הספק אנונסיאטור | 240V AC 50/60 Hz, 240V DC, 50 mA, רק נגד |
| מתח בידוד | 250V (רציף), סוג בידוד מחוזק |
| חוזק דיאלקטרי | 3250V DC למשך 60 שניות |
| ממדים (גובה x רוחב x עומק) | 17.5 x 14.5 x 13.7 ס"מ (6.9 x 5.7 x 5.4 אינץ') |
| משקל (בקירוב) | 1.45 ק"ג (3.2 ליברות) |
מפרטי סביבה
| תכונה | פרטי 1756-PA75R |
|---|---|
| טמפרטורת הפעלה | 0…60°C (32…140°F) |
| טמפרטורת אוויר מקסימלית בסביבה | 60°C (140°F) |
| טמפרטורה לא תפעולית | -40…+85°C (-40…+185°F) |
| לחות יחסית | 5…95% ללא עיבוי |
| רטט | 2 g ב-10…500 הרץ |
| הלם (תפעולי) | 30 גרם |
| הלם (לא תפעולי) | 50 g |
| עמידות לפריקת חשמל סטטית (ESD) | 6 kV (מגע), 8 kV (אוויר) |
| עמידות RF מוקרנת | 10V/m מ-80…2000 MHz |
| עמידות EFT/B | ±4 kV בתדר 5 kHz ביציאות הכוח וההתראה |
| עמידות לזעזועי זרם | ±1 kV בין קווים (DM), ±2 kV בין קו לאדמה (CM) ביציאות הכוח |
| עמידות RF מונחת | 15V rms עם גל סינוס בתדר 1 kHz ו-80% AM מ-150 kHz עד 80 MHz |
