Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
מספר דגם/חלק |
1747-SDN/D |
|
תיאור |

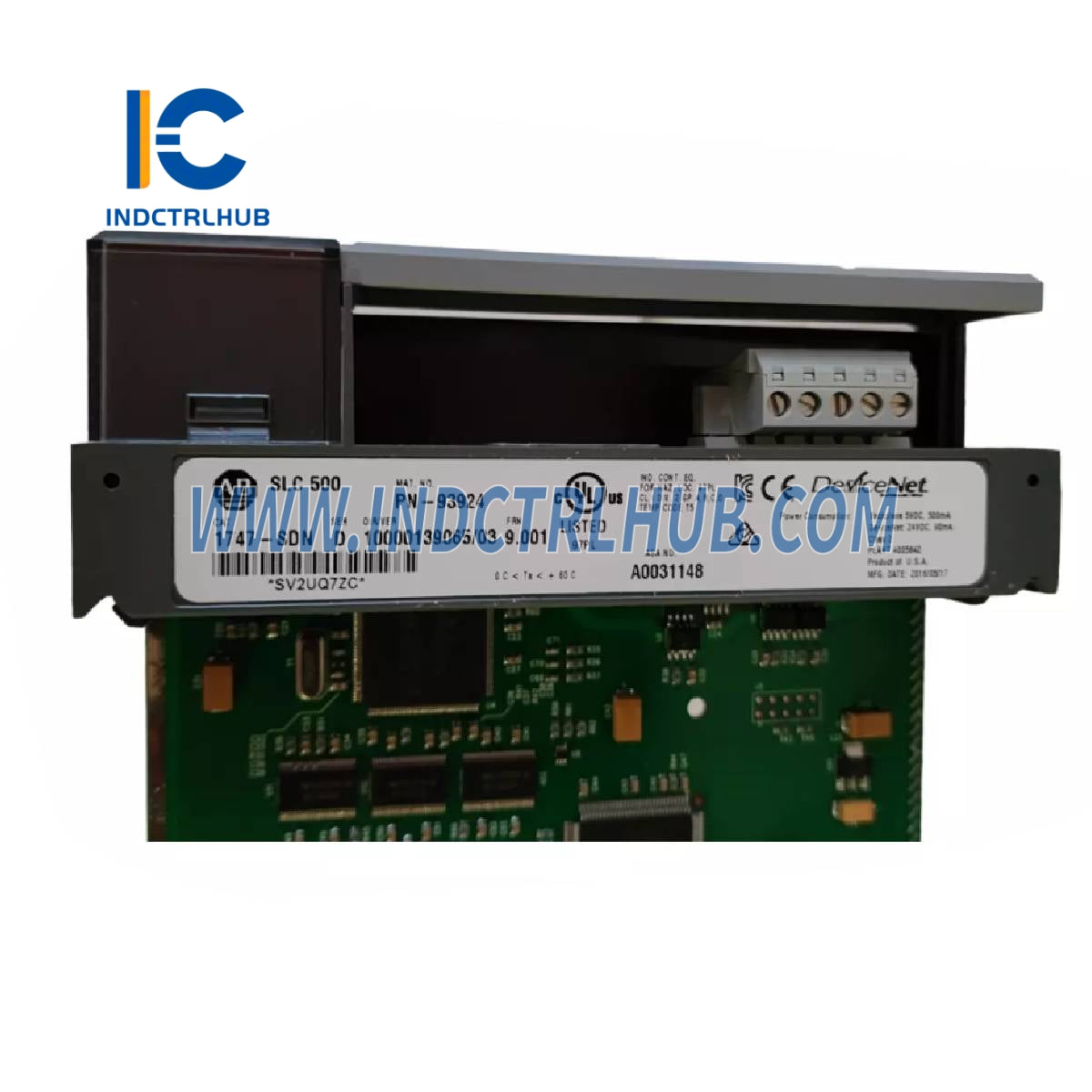

סורק SLC DeviceNet |
🔹 קודי שגיאה
|
קוד שגיאה |
תיאור |
|---|---|
|
98 |
כשל קושחה בלתי ניתן לשחזור. יש לתקן או להחליף את המודול. |
|
99 |
כשל חומרה בלתי ניתן לשחזור. יש לתקן או להחליף את המודול. |
|
E2 |
כשל בבדיקת RAM. יש לתקן או להחליף את המודול. |
|
E4 |
איבוד חשמל במהלך שדרוג FLASH. יש לתקן או להחליף את המודול. |
|
E5 |
אין קוד יישום. יש לתקן או להחליף את המודול. |
|
E9 |
זיכרון המודול אופס להגדרות היצרן. הפעל מחדש את המודול כדי לשחזר. |
🔹 מפרטים
דרישות מודול וכוח
|
מפרט |
ערך |
|---|---|
|
מיקום מודול |
שלדת SLC 5/02 או מאוחרת יותר |
|
כתובת צומת (ברירת מחדל) |
63 |
|
קצב בוד (ברירת מחדל) |
125 Kbps |
|
צריכת חשמל (זרם לוח אחורי) |
5V DC, 500 mA |
|
צריכת חשמל (DeviceNet) |
24V DC, 90 mA (מחלקה 2) |
|
מתח בידוד |
30V (רציף), סוג בידוד בסיסי |
תנאי סביבה
|
מפרט |
ערך |
|---|---|
|
טמפרטורת הפעלה |
0 עד 60°C (32 עד 140°F) |
|
טמפרטורת אי-תפעול |
-40 עד 85°C (-40 עד 185°F) |
|
לחות יחסית |
5% עד 95% ללא עיבוי |
מאפיינים מכניים
|
מפרט |
ערך |
|---|---|
|
רטט (בתפעול) |
2g בתדר 10 עד 500 הרץ |
|
הלם (תפעולי) |
30g |
|
זעזוע (לא בתפעול) |
50g |
חסינות ושדות מוקרנים
|
מפרט |
ערך |
|---|---|
|
עמידות לפריקת חשמל סטטית (ESD) |
6 kV פריקות מגע, 8 kV פריקות אוויר |
|
עמידות RF מוקרנת |
10 וולט למטר עם גל סינוס בתדר 1 קילו-הרץ, מודולציה AM של 80% מ-80 עד 2000 מגה-הרץ |
|
עמידות EFT/B |
+2 kV ב-5 kHz בנמלי תקשורת |
|
עמידות לזעזועי זרם |
±2 kV קו-אדמה (CM) ביציאות תקשורת |
|
עמידות RF מונחת |
10 Vrms עם גל סינוס 1 kHz 80% AM מ-150 kHz עד 80 MHz |
|
עמידות לשדה מגנטי |
30 A/m למשך זמן ארוך ב-50 הרץ |
מארז וחיווט
|
מפרט |
ערך |
|---|---|
|
דירוג סוג מארז |
ללא (סגנון פתוח) |
|
גודל חיווט |
2 — על יציאות תקשורת |
|
מחבר |
תקע ליניארי 10 פינים |
|
מומנט |
0.6 עד 0.8 ניוטון-מטר (5 עד 7 ליברות-אינץ׳) |
|
מספר קטלוג |
1787-PLUG10R |
|
קוד טמפרטורה צפון אמריקאי |
T5 |
