Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
מספר דגם/חלק |

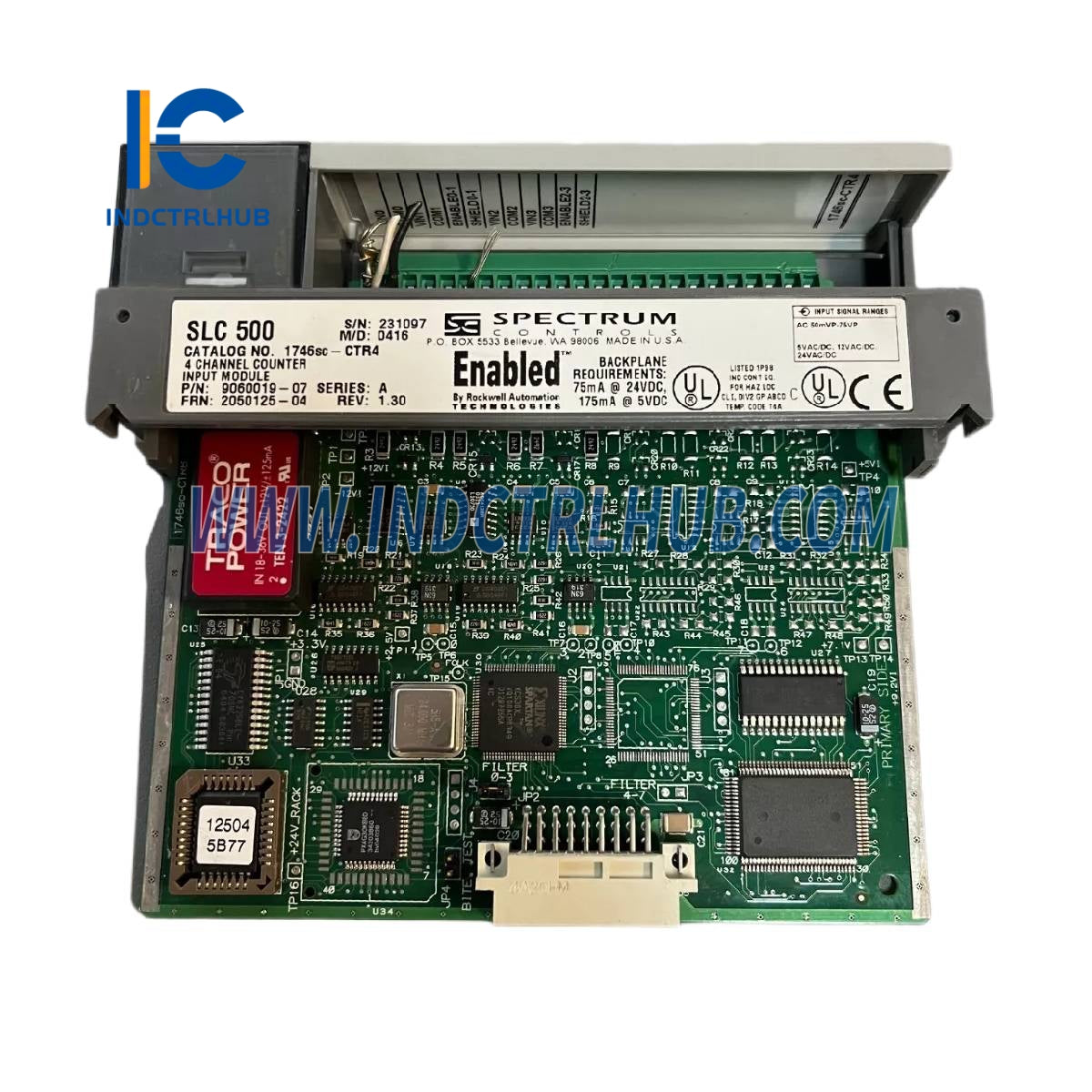

1746SC-CTR4 |
|
תיאור |
מודול קלט טמפרטורת תרמוקפל עבור SLC 500 |
|
סדרת מוצר |
SLC 500 |
🔹 מפרטים מפורטים
טווחי טמפרטורה של תרמוקפל
|
מפרט |
תיאור |
|---|---|
|
תצורה |
4/8 ערוצים של קלטי מונה דיפרנציאלי, 2/4 ערוצים של קידוד רבעוני, 2/4 קווי בקרה להפעלת קלט |
|
מצבי קלט |
מונה DC, מד זרם AC |
|
טווח מתח |
AC: 0-30V P, 5VDC, 12VDC, 24VDC |
|
VIL |
-50mV, 1V, 3V, 5V |
|
VIH |
+50mV, 3.5V, 9V, 13V |
|
Vmax (CE) |
±75V |
|
Vmax (UL) |
±100V |
|
טווח זרם |
מקסימום 5mA ב-120V |
|
התנגדות קלט |
>10 אוהם (בתחום -10V עד +12V), 25kΩ (מחוץ לתחום) |
|
Cin |
100pF (מסנן כניסה כבוי), 1000pF (מסנן כניסה מופעל) |
|
מהירות מונה (כניסות DC) |
0 Hz עד 50 kHz |
|
מהירות מונה (כניסות AC) |
0 Hz עד 50 kHz |
|
תדירות כניסה (כניסות DC) |
1 Hz עד 50 kHz |
|
תדירות כניסה (כניסות AC) |
1 Hz עד 50 kHz |
|
כניסת הפעלת מונה (VIL) |
מקסימום 1.0V |
|
כניסת הפעלת מונה (VIH) |
מינימום 3.5V |
|
כניסת הפעלת מונה (Vmax) |
75V |
|
התנגדות קלט |
25kΩ |
|
מסנן קלט |
מסנן דיגיטלי (50 kHz ברירת מחדל), מסנן דיגיטלי (30 kHz), מסנן אנלוגי (15 kHz) |
|
זמן פולס מינימלי (מצב DC) |
8 μס |
|
הפעל/השבת זמן הגדרה |
20 מיקרו-שניות |
|
זמן עדכון ערוץ |
4.00-5.6 מילישניות לכל ערוץ |
|
דיוק (מצב מונה) |
±1 ספירה |
|
דיוק (מצב קצב - מיידי) |
±1% ב-50 kHz, 0.001% ב-1 הרץ |
|
דיוק (מצב קצב - ממוצע) |
±1 הרץ |
|
ערך ספירה מקסימלי (טווח נמוך) |
-32,768 עד +32,767 |
|
ערך ספירה מקסימלי (טווח גבוה) |
-8,388,608 עד +8,388,607 |
|
זיהוי תקלה |
סיביות מצב של טווח יתר וטווח חסר |
|
פורמט נתונים (מצב מונה) |
ערך בינארי מקסימלי: -8,388,608 עד +8,388,607 |
|
פורמט נתונים (מצב קצב) |
ערך בינארי מקסימלי: -32,768 עד +32,767 |
|
בידוד (ערוץ למארז) |
1000 VDC אופטי ומגנטי רציף |
|
בידוד (ערוץ לערוץ) |
0 VDC |
|
הגנת קלט |
מתח כניסה מקסימלי ±100 VDC, 150 VAC שיא לשיא |
|
זרם קלט מקסימלי |
±5 mA ב-100 VDC |
🔹 דרישות חשמל
|
דגם |
סליל פנימי +5V |
סליל פנימי +24V |
|---|---|---|
|
CTR4 |
17.5 mA |
75 mA |
|
CTR8 |
225 mA |
125 mA |
🔹 מפרטים פיזיים
|
מפרט |
תיאור |
|---|---|
|
מדדי LED |
נורית מצב מודול (מציינת מצב בדיקת הפעלה עצמית), נוריות מצב ערוץ (4 ל-CTR4, 8 ל-CTR8) |
|
בלוק טרמינל |
מחבר נשלף 24 פינים |
|
גודל חוט |
12 AWG עד 28 AWG |
|
מומנט |
0.5 Nm (4.5 lb.-in) |
🔹 מפרטי סביבה
|
מפרט |
תיאור |
|---|---|
|
טמפרטורת הפעלה |
-0ºC עד 60ºC (32ºF עד 140ºF) |
|
טמפרטורת אחסון/לא פעילה |
-40ºC עד 85ºC (-40ºF עד 185ºF) |
|
לחות תפעולית |
5% עד 95%, ללא עיבוי |
