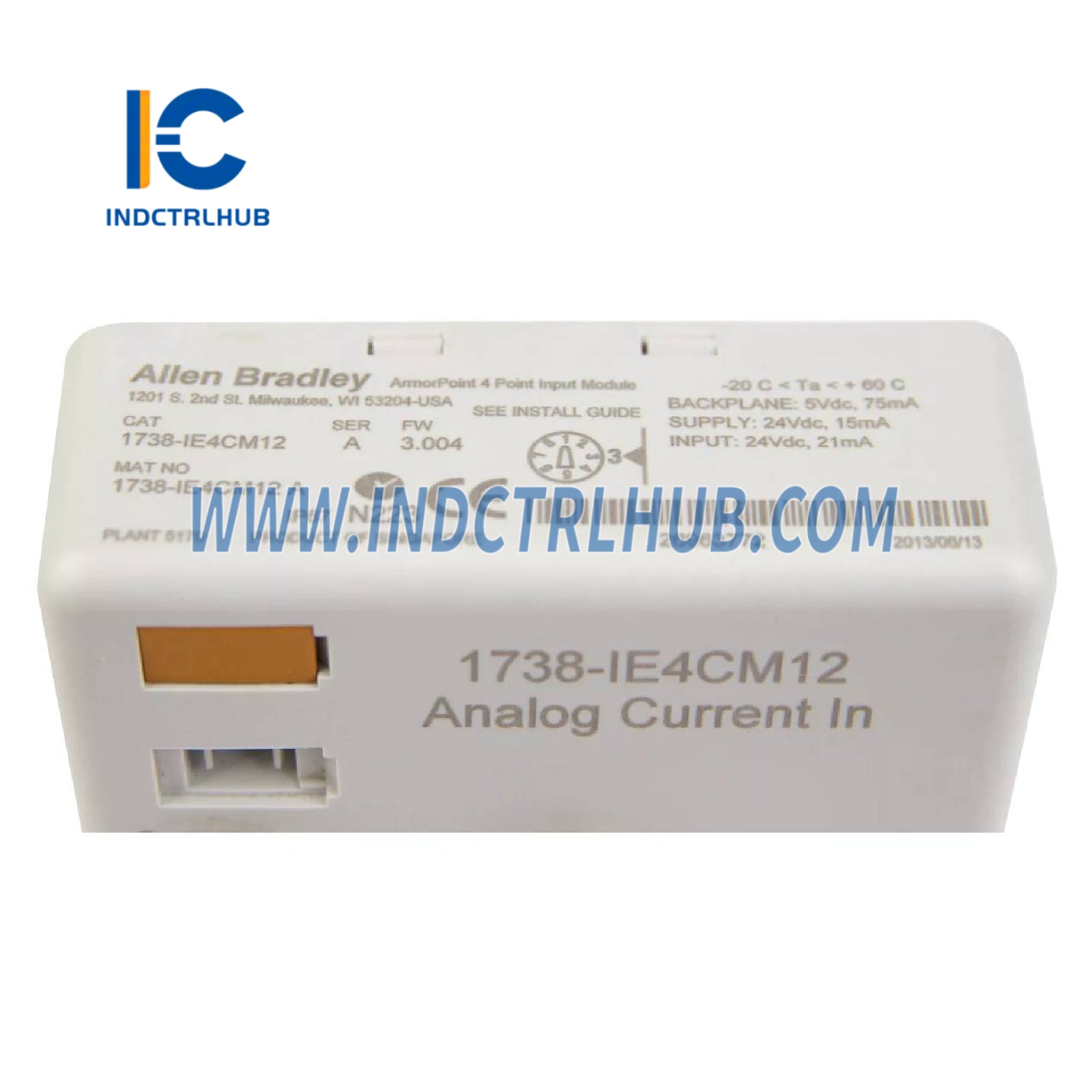

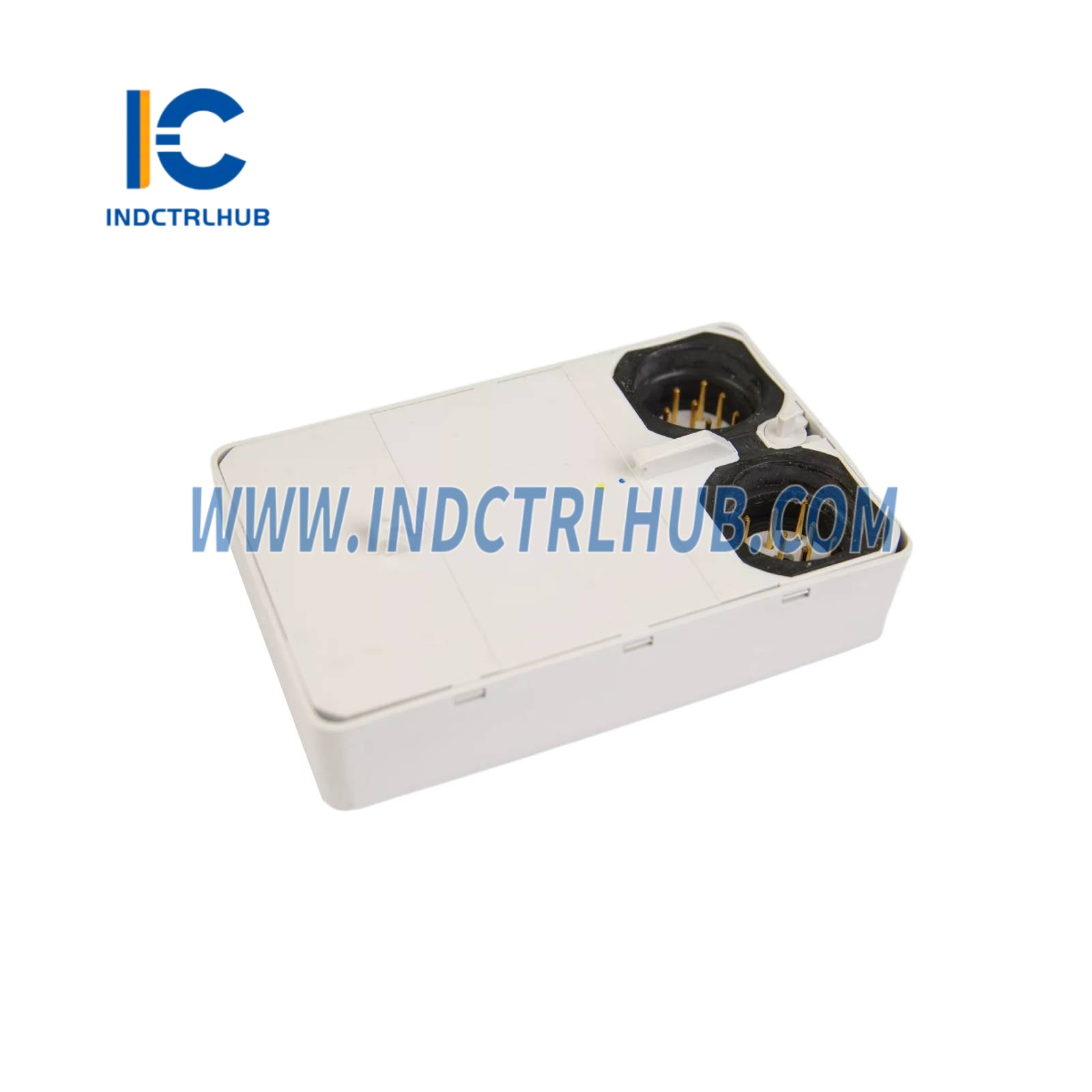

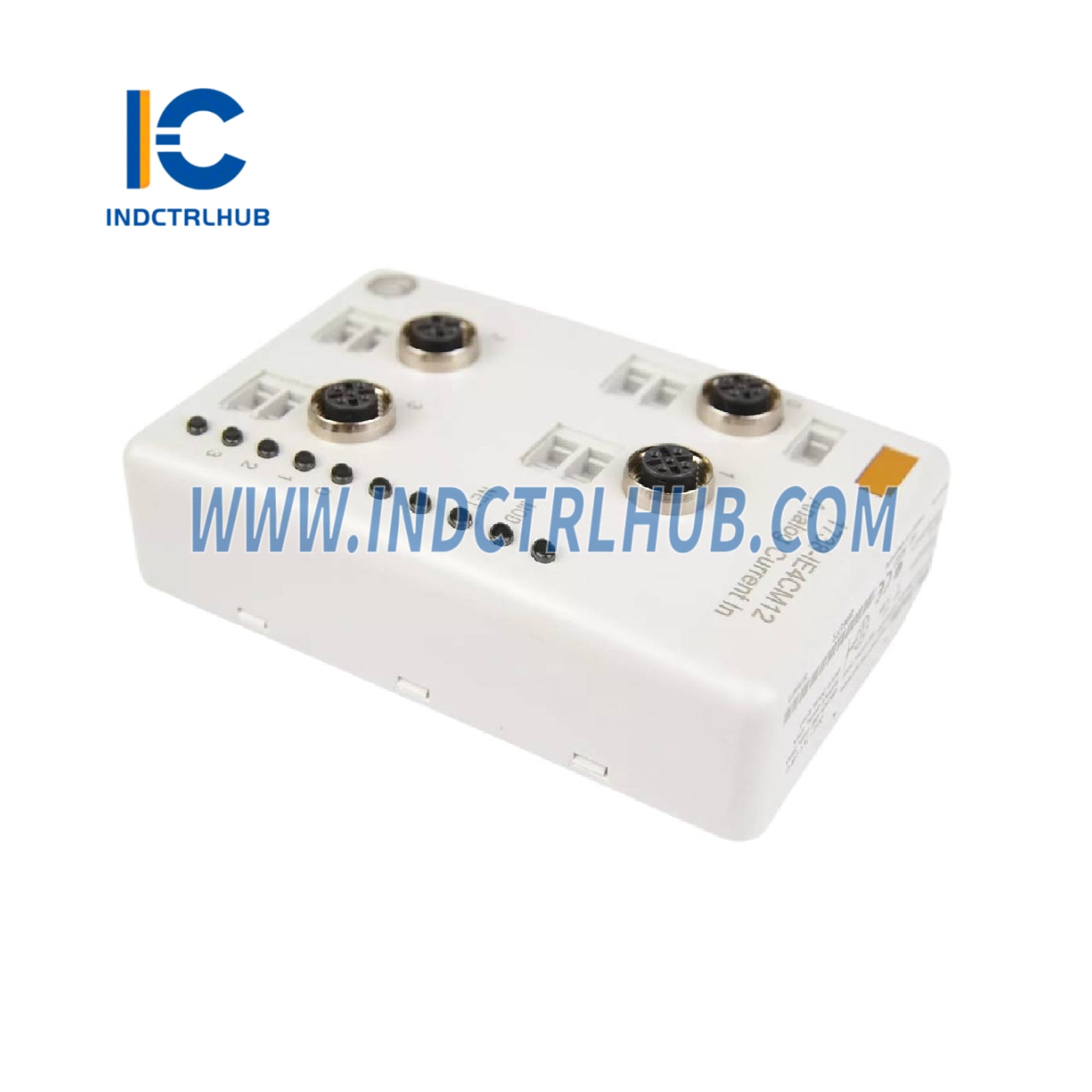

אלן ברדלי 1738-IE4CM12/A מודול כניסה אנלוגית ArmorPoint

מספר דגם/חלק

1738-IE4CM12/A

תיאור

מודול כניסה אנלוגית ArmorPoint

מספר כניסות

4

צפיפות נקודות קלט

4 כניסות חד-קצה, לא מבודדות

טווח אות זרם קלט

4_20 mA, 0_20 mA

דיוק מוחלט (ב-25°C)

0.1% טווח מלא

סטיית דיוק עם טמפרטורה

30 חלקים למיליון/°C

קבוע זמן של מסנן דיגיטלי

0_10,000 ms (ברירת מחדל = 0 ms)

סוג המרת קלט

סיגמא דלתא

התנגדות כניסה

60 אוהם

התנגדות קלט

60 אוהם

יחס דחיית מצב משותף של הקלט

120 דציבלים

יחס דחיית מצב נורמלי של הקלט

-60 דציבלים

רזולוציית קלט

16 ביט (0.32 μA/מונה מעל 0_21 mA)

פורמט נתוני קלט

מספר שלם עם סימן

60 הרץ (ברירת מחדל)

15.7 הרץ

50 הרץ

13.1 הרץ

100 הרץ

26.2 הרץ

120 הרץ

31.4 הרץ

200 הרץ

52.4 הרץ

240 הרץ

62.9 הרץ

300 הרץ

78.6 הרץ

400 הרץ

104.8 הרץ

480 הרץ

125.7 הרץ

מתח ספק כוח DC חיצוני (נומינלי)

24V DC

טווח מתח ספק כוח DC חיצוני

10_28.8V DC

זרם ספק כוח DC חיצוני

15 mA @ 24V DC

הגנה מפני מתח יתר (קלט)

מוגן מפני תקלות עד 28.8V DC

זרם PointBus (מקסימום)

75 מ"א @ 5V DC

הספק מפזר (מקסימום)

0.6 וואט @ 28.8V DC

פיזור חום (מקסימום)

2.0 BTU/שעה @ 28.8V DC

כיול

כיול במפעל

מצב מודול

1 נורת לד ירוקה/אדומה (מצד הלוגיקה)

מצב רשת

1 נורת לד ירוקה/אדומה (מצד הלוגיקה)

מצב קלט

4 נורות לד ירוק/אדום (מצד הלוגיקה)

מתח בידוד

50V (מתמשך), סוג בידוד מחוזק (מצד השדה למערכת)

מתח בדיקת בידוד

1250V AC למשך 60 שניות (מצד השדה למערכת)

בידוד בין ערוצים

אין בידוד בין ערוצים בודדים

ממדים (גובה x רוחב x עומק)

71.6 x 33.1 x 111.6 מ"מ (2.82 x 1.30 x 4.39 אינץ')

משקל

290 גרם (10.2 אונקיות)

דירוג סוג מארז

תואם IP65/66/67/69K (כאשר מסומן)

מומנט ברג בסיס ההרכבה

-_ברגי M4 (#8)___-_אלומיניום:_0.85 Nm (7.5 lb-in)___-_פלדה:_1.81 Nm (16 lb-in)

קטגוריית חיווט

2 - על יציאות אות
