Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
דגם/מספר חלק |

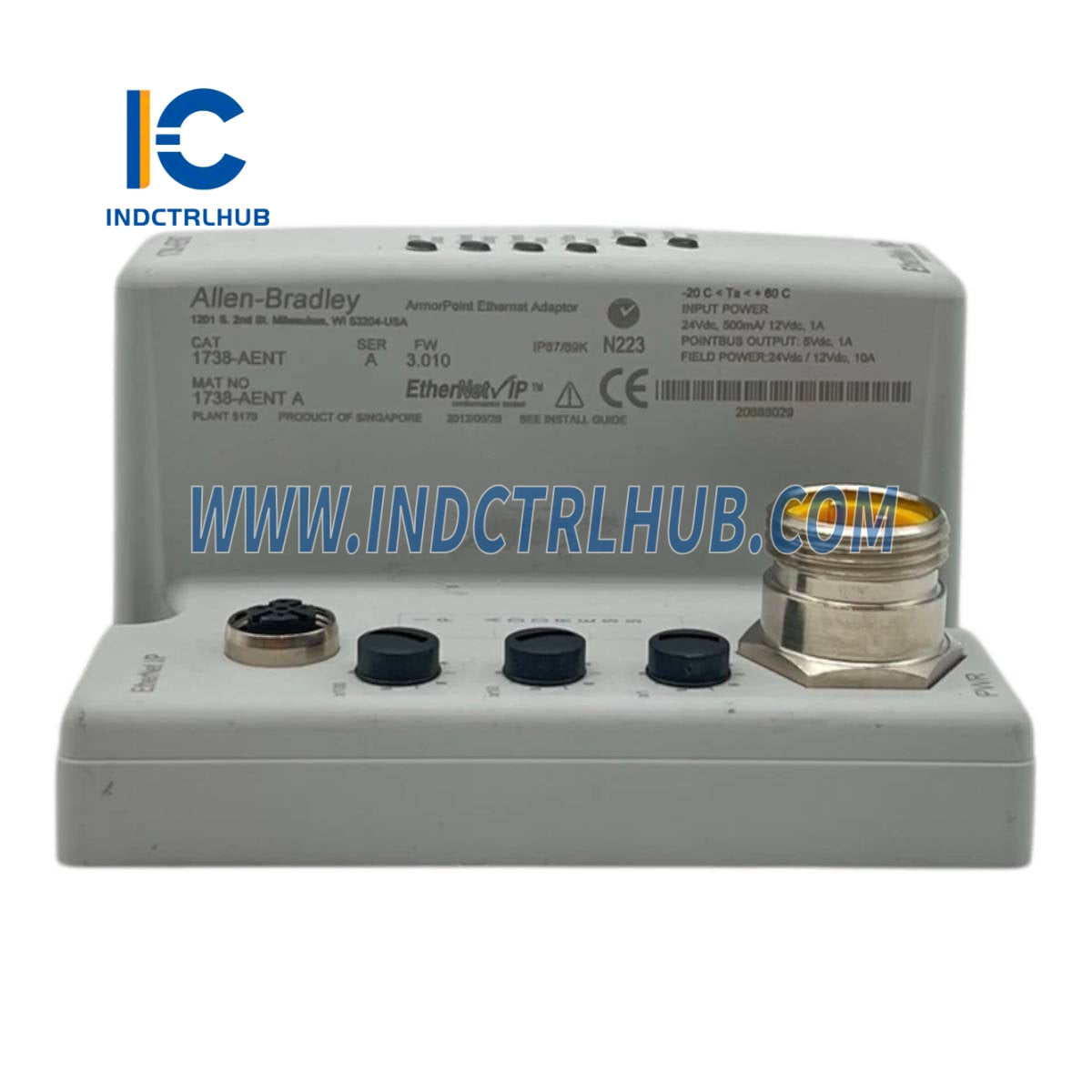

1738-AENT |
|
תיאור |
מתאם EtherNet/IP למודולי POINT I/O |
🔹 מפרטים כלליים
|
תכונה |
מפרט |
|---|---|
|
מדדי מצב |

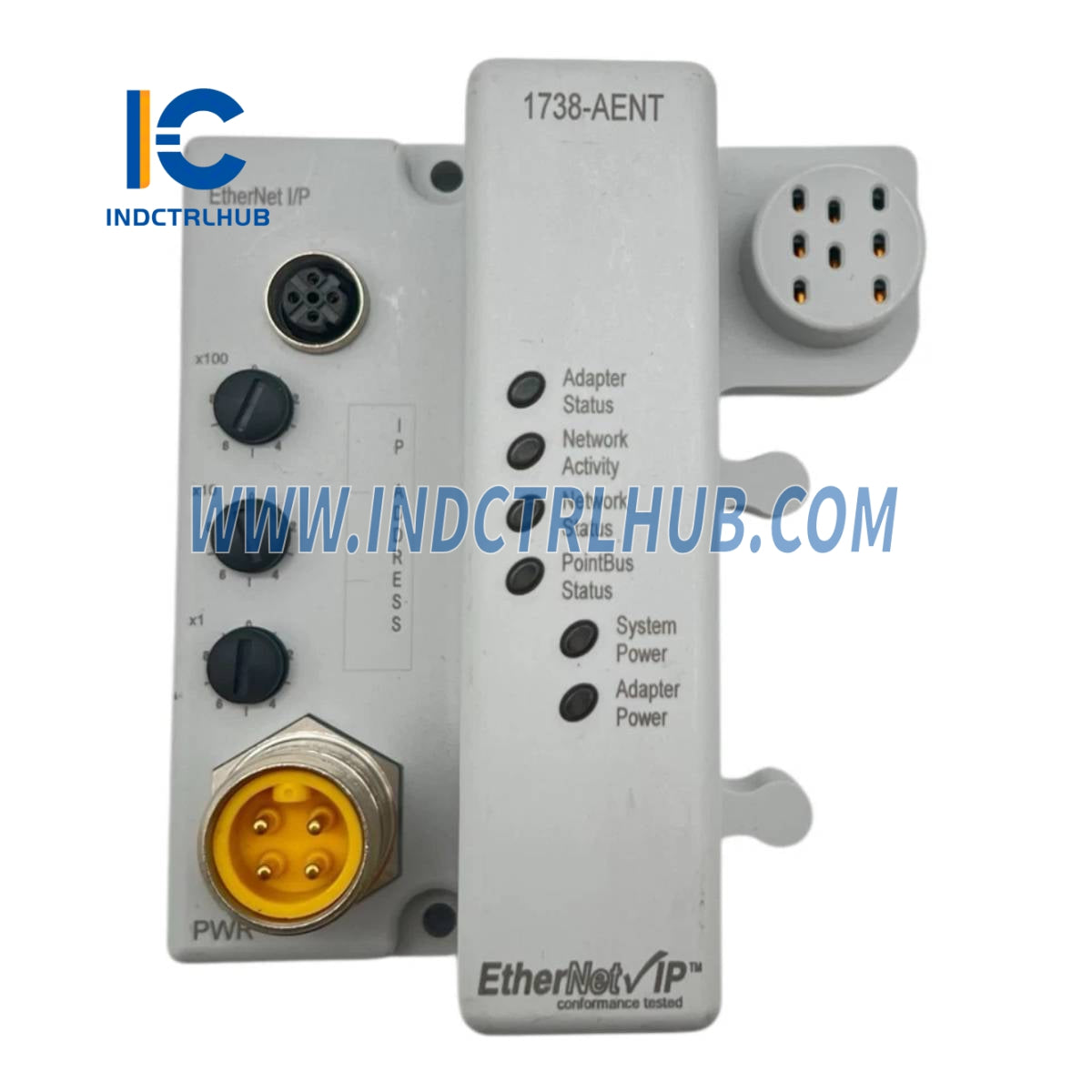

- 3 נורות חיווי אדומות/ירוקות על המעבד: |
• מצב מתאם
• מצב רשת
• מצב POINTBus
• 1 נורת חיווי ירוקה על המעבד: פעילות רשת
• 2 נורות חיווי ירוקות על ממיר DC-DC:
• הספק מערכת (5V DC ל-POINTBus Out)
• הספק מתאם (24V DC מ-Field In) |
| צריכת חשמל (מקסימום) | 8.1 W @ 28.8V DC |
| פיזור כוח (מקסימום) | 2.8 W @ 28.8V DC |
| פיזור חום (מקסימום) | 9.5 BTU/hr @ 28.8V DC |
| הגנת כניסה מפני מתח יתר | מוגן מפני הפוך קוטביות |
| מתח בידוד | נבדק @ 500V AC למשך 60 שניות:
• תקשורת למערכת
• תקשורת לכוח משתמש
• כוח משתמש למערכת
• כוח משתמש לאדמה
• מערכת לאדמה |
🔹 מפרטי כוח שדה וכניסה
|
תכונה |
מפרט |
|---|---|
|
אספקת כוח שדה |
10…28.8V DC @ 10A |
|
פלט כוח שדה |
10…28.8V DC @ 9A |
|
מתח כניסת המודול |
10…28V DC @ 1000 mA |
🔹 מפרטים פיזיים וסביבתיים
|
תכונה |
מפרט |
|---|---|
|
ממדים (גובה x רוחב x עומק) |
112.0 x 72.0 x 65.0 מ"מ (4.41 x 2.83 x 2.56 אינץ') |
|
סוג הרכבה |
לוח מתכת |
|
דירוג סוג מארז |
תואם IP65/66/67/69K (כאשר מסומן) |
|
מומנט הברגת בסיס הטרמינל |
0.8 Nm (7 lb-in) |
|
משקל |
0.36 ק"ג (0.8 lb) |
|
קטגוריית חיווט |
1 – על יציאות כוח, 1 – על יציאות תקשורת |
