Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
דגם/מספר חלק |
1734-IB8K |
|
תיאור |

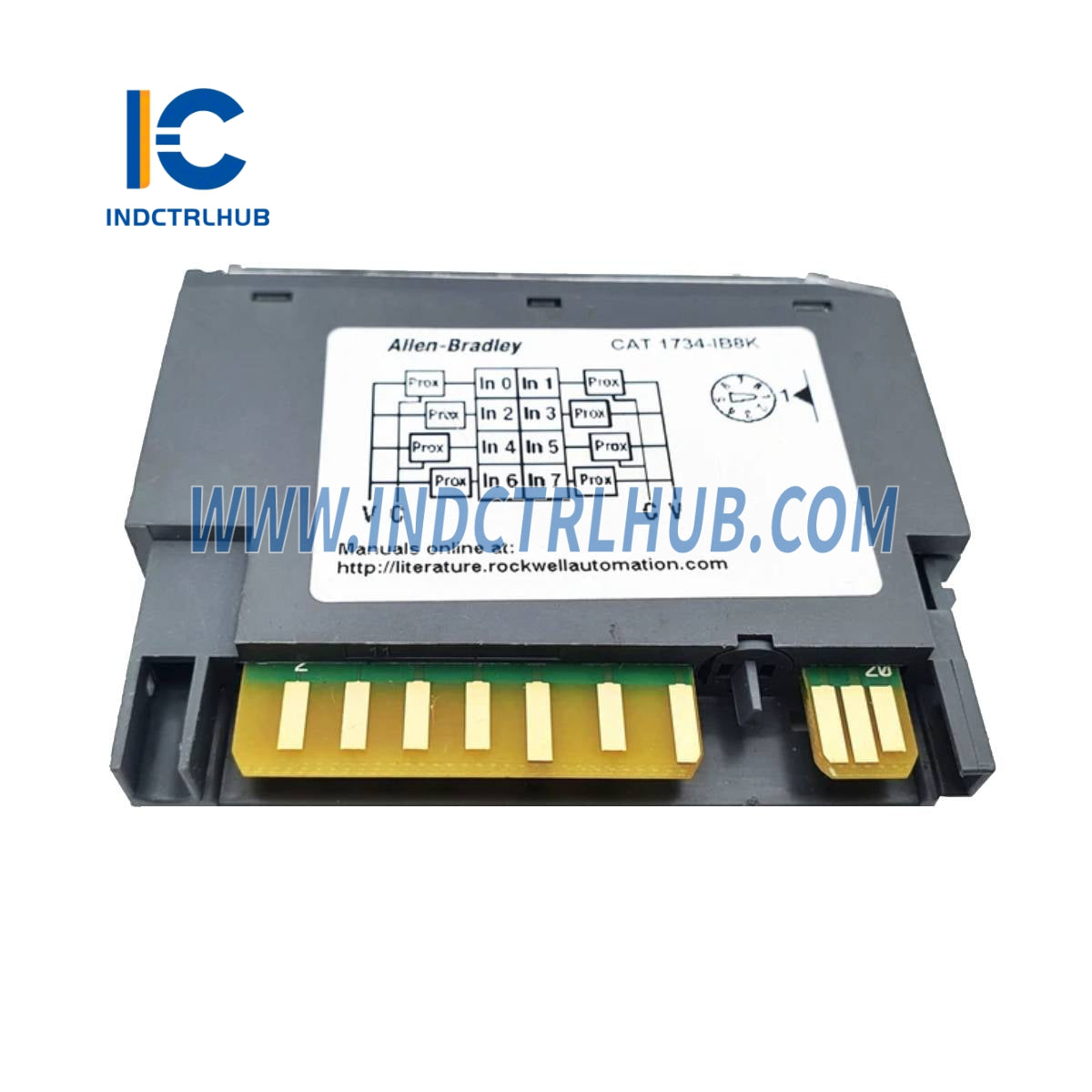

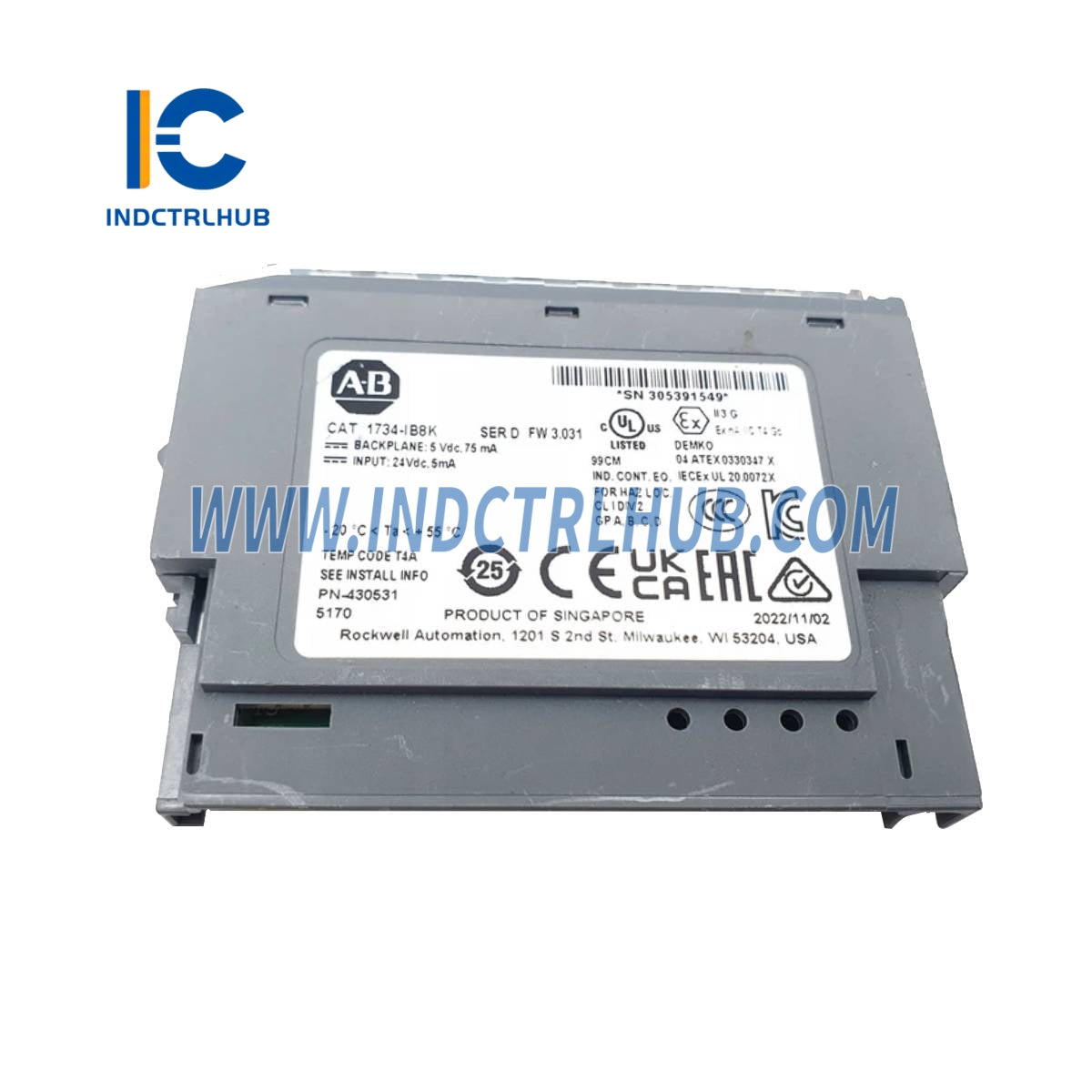

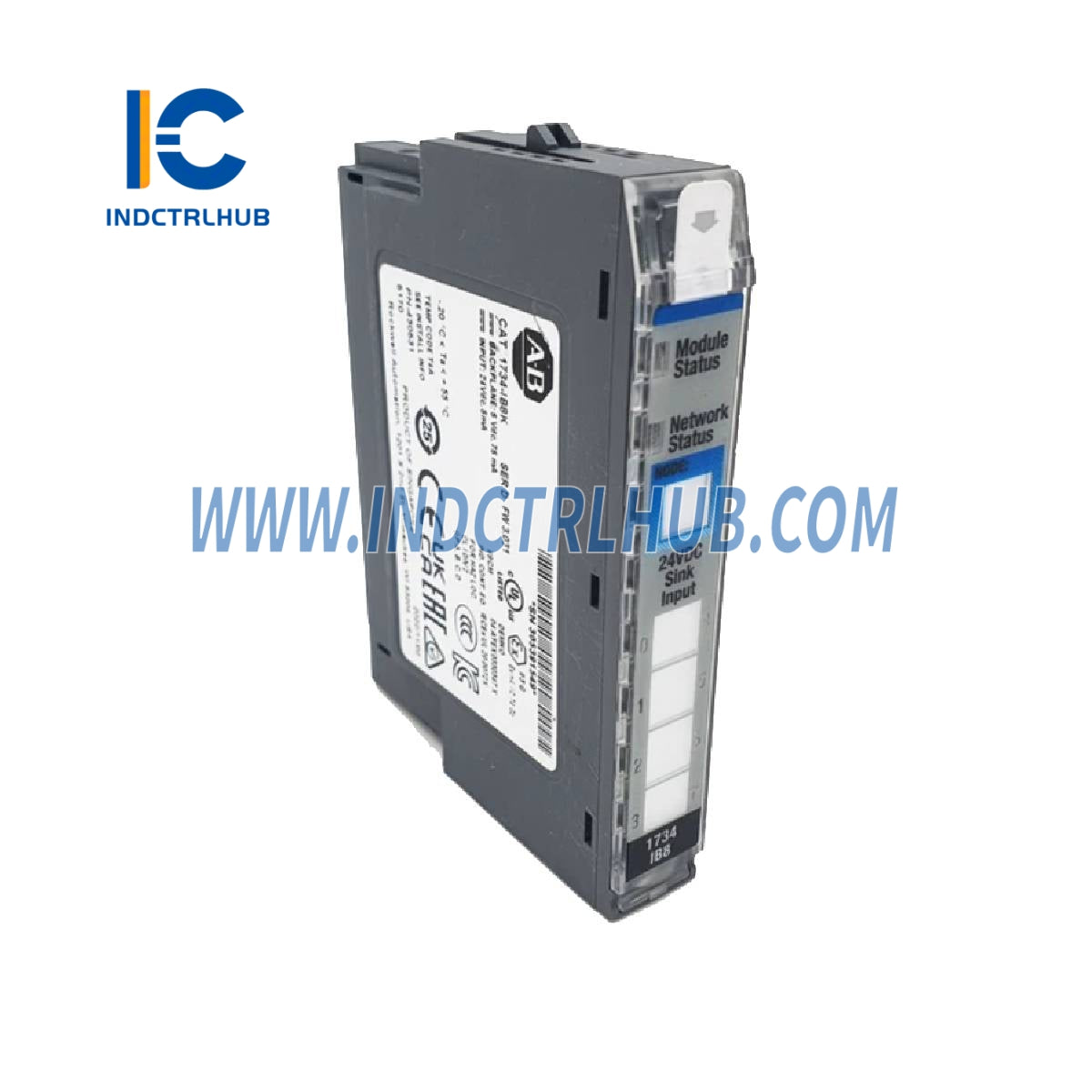

מודול קלט POINT I/O – 8 כניסות, סינון |
🔹 מפרטים
|
תכונה |
1734-IB8K |
|---|---|
|
קלטים לכל מודול |
8 (קבוצה אחת של 8), סינון |
|
מתח (מצב פעיל, מינימום/נורמלי/מקסימום) |
10V DC / 24V DC / 28.8V DC |
|
זרם (מצב דלוק, מינימום/נומינלי/מקסימום) |
2 mA / 4 mA @ 24V DC / 5 mA |
|
מתח (מצב כבוי, מקסימום) |
5V DC |
|
זרם (מצב כבוי, מינימום) |
1.5 mA |
|
התנגדות (נומינלית/מקסימלית) |
3.6 kΩ / 4.7 kΩ |
|
זמן סינון קלט |
ממצב כבוי למצב דלוק: 0.5 ms חומרה + 0…63 ms (ניתן לבחירה על ידי המשתמש) ממצב דלוק למצב כבוי: 0.5 ms חומרה + 0…63 ms (ניתן לבחירה על ידי המשתמש) |
|
חיבורים שדה |
0 – קלט 0 1 – קלט 1 2 – קלט 2 3 – קלט 3 4 – קלט 4 5 – קלט 5 6 – קלט 6 7 – קלט 7 |
|
מומנט הברגת בסיס הטרמינל |
0.8 N•m (7 lb•in) |
|
מיקום מודול |
הרכבת בסיס חיווט 1734-TB או 1734-TBS |
|
מצביעים (רשת, מודול, מצב קלט) |
1 ירוק/אדום (רשת) 1 ירוק/אדום (מודול) 8 צהובים (קלט) |
|
זרם POINTBus™ (מקסימום) |
75 מ"א @ 5V DC |
|
פיזור כוח ב-28.8V DC (מקסימום) |
1.6 וואט |
|
פיזור חום ב-28.8V DC (מקסימום) |
5.5 BTU/שעה |
|
מתח בידוד |
50V (רציף), סוג בידוד מחוזק נבדק ב-2500V DC למשך 60 שניות (מצד השדה למערכת) |
|
מתח אספקת כוח שדה (נומינלי) |
24V DC |
|
טווח מתח כוח שדה |
10…28.8V DC |
🔹 מפרטים פיזיים וסביבתיים
|
תכונה |
ערך |
|---|---|
|
ממדים (גובה×רוחב×עומק), בקירוב |
56 x 12 x 75.5 מ"מ (2.2 x 0.47 x 2.97 אינץ') |
|
משקל, בקירוב |
32.3 גרם (1.14 אונקיות) |
|
קטגוריית חיווט |
1 – בפורטים של אותות |
|
גודל חוט |
נקבע על ידי בלוק הטרמינל המותקן |
|
דירוג סוג מארז |
ללא (סגנון פתוח) |
|
מיקום מתג מפתח |
1 |
|
קוד טמפרטורה צפון אמריקאי |
T4A |
|
קוד טמפרטורה UKEX/ATEX |
T4 |
|
קוד טמפרטורה IECEx |
T4 |
