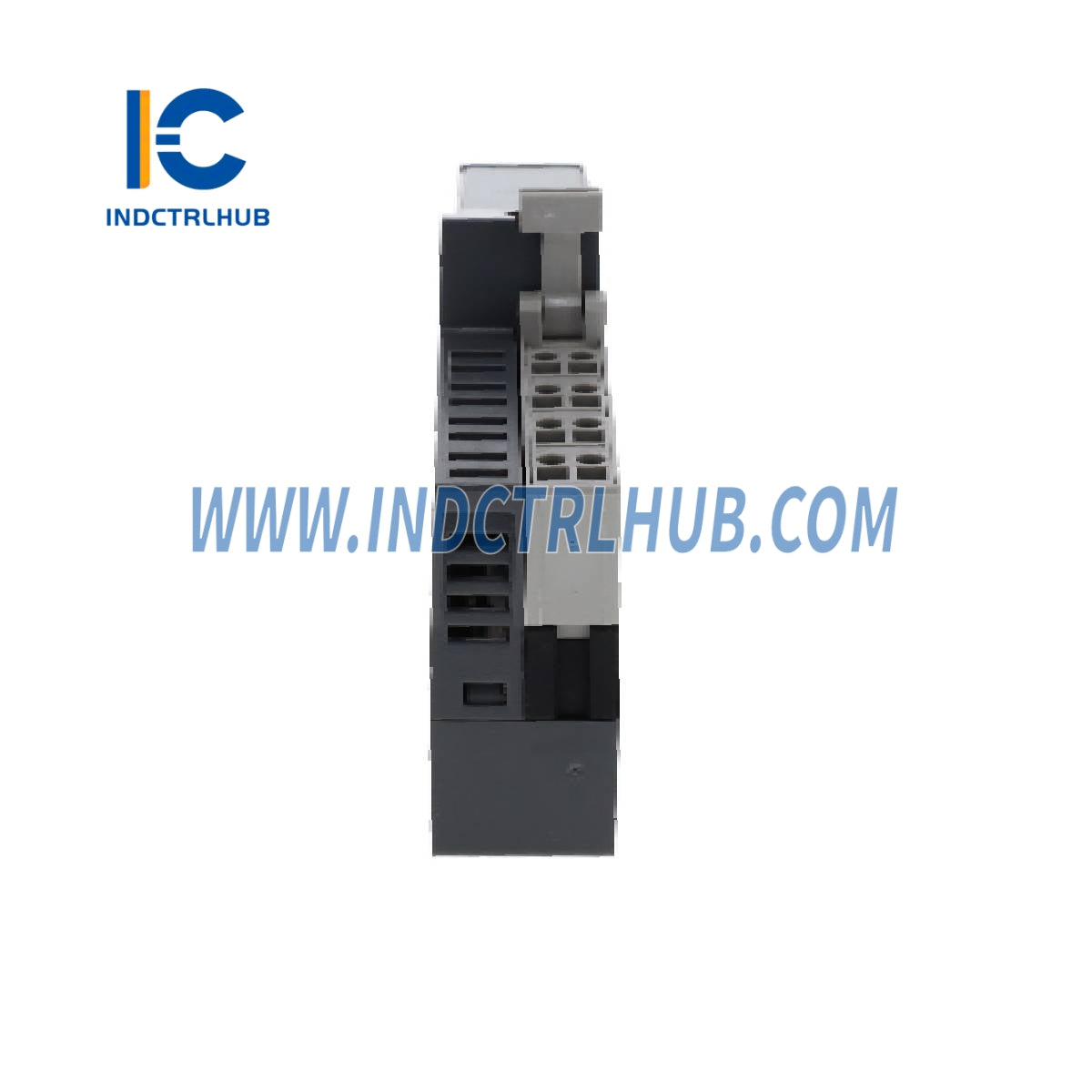

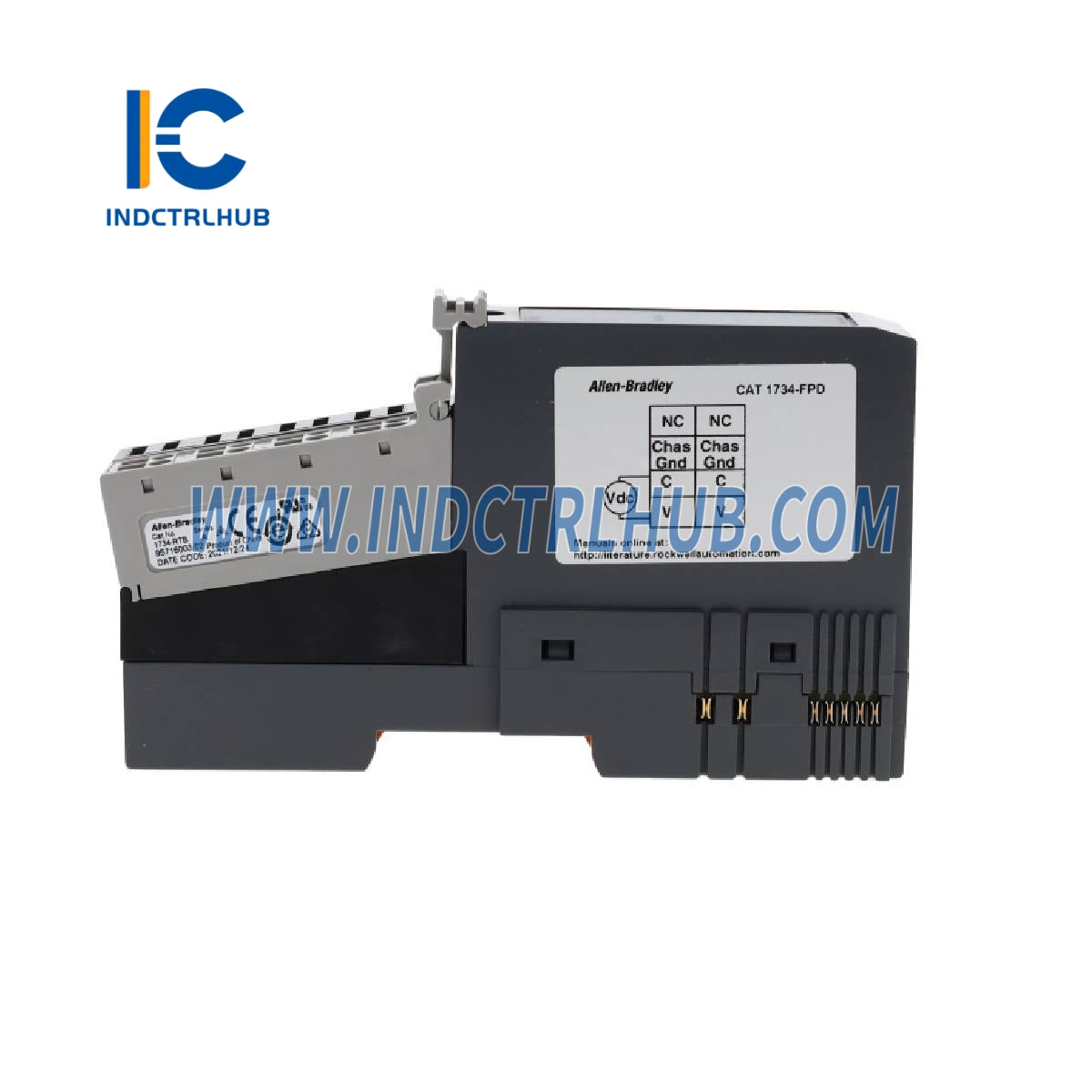

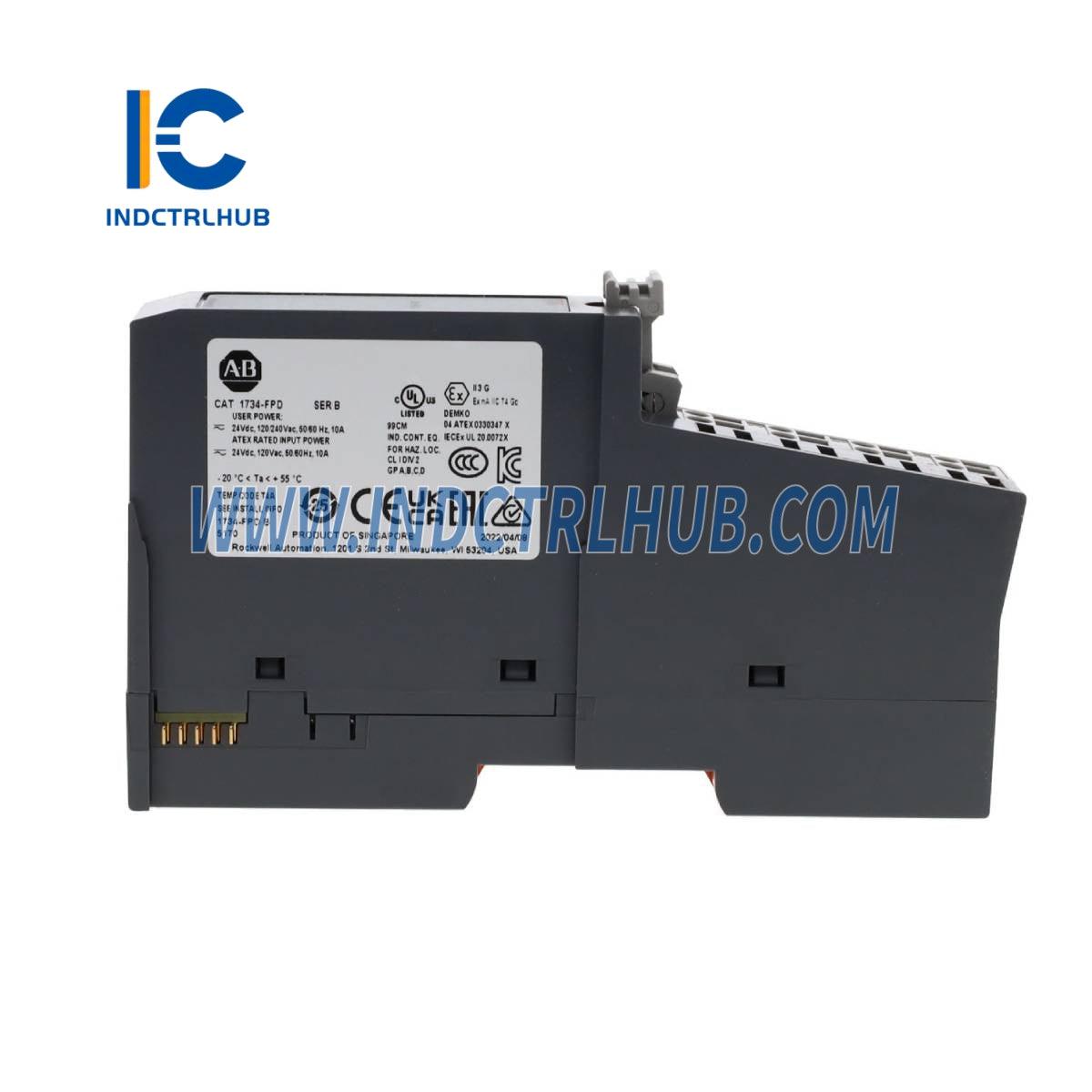

אלן ברדלי 1734-FPD מודול הפצת כוח למערכות POINT I/O

דגם/מספר חלק

1734-FPD

תיאור

מודול הפצת כוח למערכות POINT I/O

טרמינל חיבור

L1: 6  L2/N: 4  אדמת שלדה: 2

מיקום מודול

בין מודולי קלט/פלט במערכת POINT I/O

פונקציה

חותך את אוטובוס הכוח

אינדיקטורים

ללא

זרם POINTBus™

מעבר דרך

צריכת חשמל

ללא

פיזור הספק

ללא

פיזור חום

ללא

מתח בידוד

50V רציף  נבדק ב-2600V DC למשך 60 שניות

דירוג מתח כניסה

12V DC, 24V DC (נומינלי)  10…28.8V DC (טווח)  120V AC, 240V AC (נומינלי)

זרם קלט (מקסימום)

10 A

מתח אספקת חשמל לאוטובוס שדה

12V DC, 24V DC, 10…28.8V DC (טווח)  120V AC, 240V AC, 50/60 הרץ (1)  (1) תאימות Ex כאשר משמש ב-120V AC או מתחת לכך

זרם אספקת Field Power Bus (מקסימום)

10 A

מומנט הברגת בסיס הטרמינל

0.6 N•m (7 lb•in)

ממדים (גובה×רוחב×עומק), בקירוב

76.2 x 25.4 x 133.4 מ"מ (3.00 x 1.00 x 5.25 אינץ')

משקל, בקירוב

0.12 ק"ג (0.27 ליברה)

קטגוריית חיווט

1 – ביציאות הכוח

גודל חוט

0.25…2.5 מ"מ² (24…14 AWG) חוט נחושת מוצק או מפוצל בדירוג 75°C (167°F) או יותר, מקסימום בידוד 1.2 מ"מ (3/64 אינץ')

דירוג סוג מארז

ללא (סגנון פתוח)

טמפרטורת הפעלה

-20 °C…+55 °C (-4 °F…+131 °F)  IEC 60068-2-1 (קור), IEC 60068-2-2 (חום יבש), IEC 60068-2-14 (הלם תרמי)

טמפרטורת אוויר מקסימלית בסביבה

55 °C (131 °F)

טמפרטורה לא תפעולית

-40…+85 °C (-40…+185 °F)  IEC 60068-2-1 (קור), IEC 60068-2-2 (חום יבש), IEC 60068-2-14 (הלם תרמי)

לחות יחסית

5…95% ללא עיבוי  IEC 60068-2-30 (לחות וחום)

רטט

5 g בתדר 10 עד 500 Hz  IEC 60068-2-6 (תפעולי)

הלם (תפעולי)

30 גרם  IEC 60068-2-27 (הלם ללא אריזה)

הלם (לא תפעולי)

50 גרם  IEC 60068-2-27 (הלם ללא אריזה)

פליטות

IEC 61000-6-4

עמידות ל-ESD

IEC 61000-4-2:  פריקות מגע 6 kV  פריקות אוויר 8 kV

עמידות RF מוקרנת

IEC 61000-4-3:  10V/m עם גל סינוס בתדר 1 kHz ומודולציית AM של 80% בטווח 80…6000 MHz

עמידות EFT/B

IEC 61000-4-4:  ±4 kV בתדר 2.5 kHz ביציאות הכוח

עמידות לזעזועי זרם

IEC 61000-4-5:  ±1 kV בין קווים (DM) ו-±2 kV בין קו לאדמה (CM) ביציאות הכוח

עמידות RF מונחת

IEC 61000-4-6:  10V rms עם גל סינוס בתדר 1 kHz ומודולציית AM של 80% בטווח 150 kHz…80 MHz
