Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
דגם/מספר חלק |
1734-CTM |
|
תיאור |

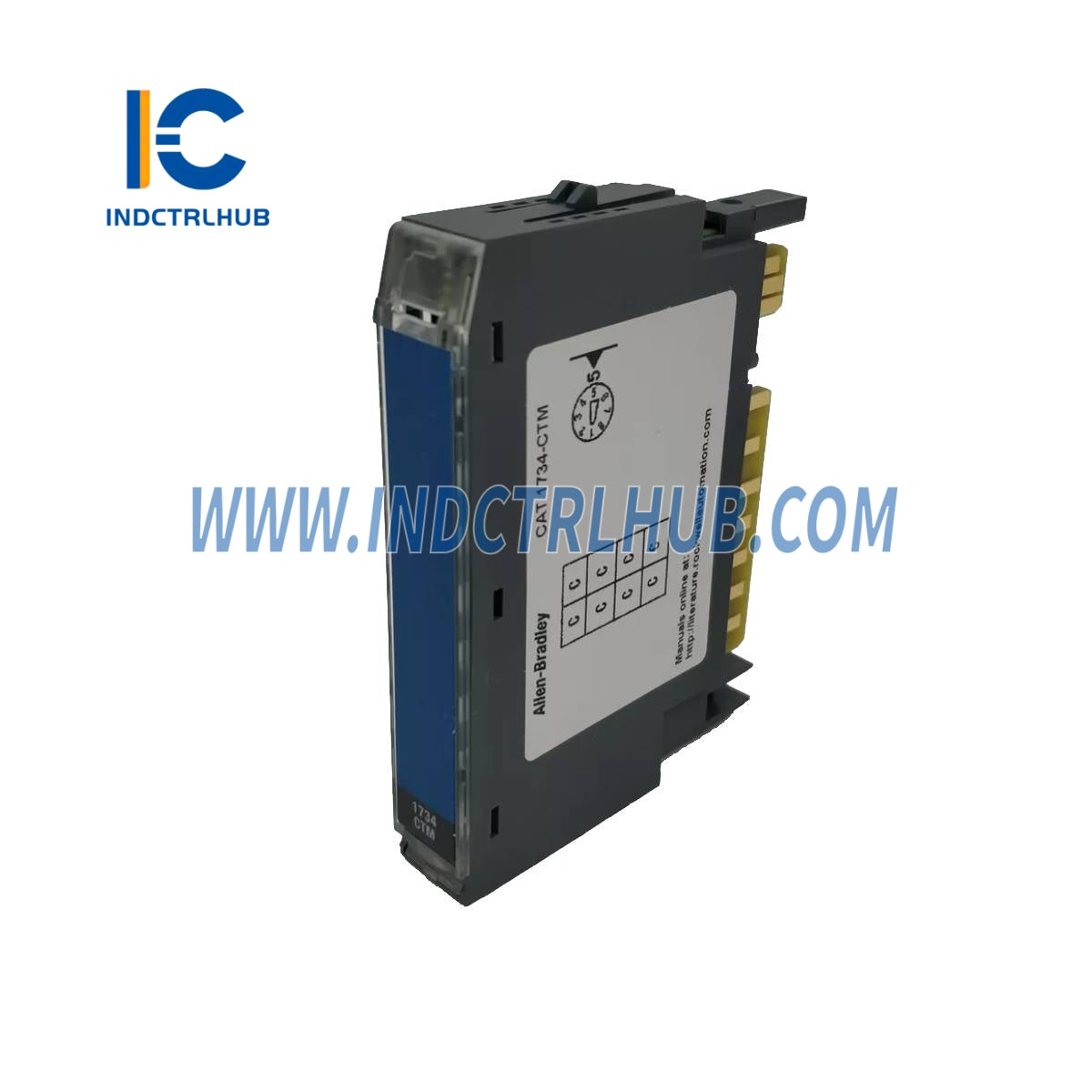

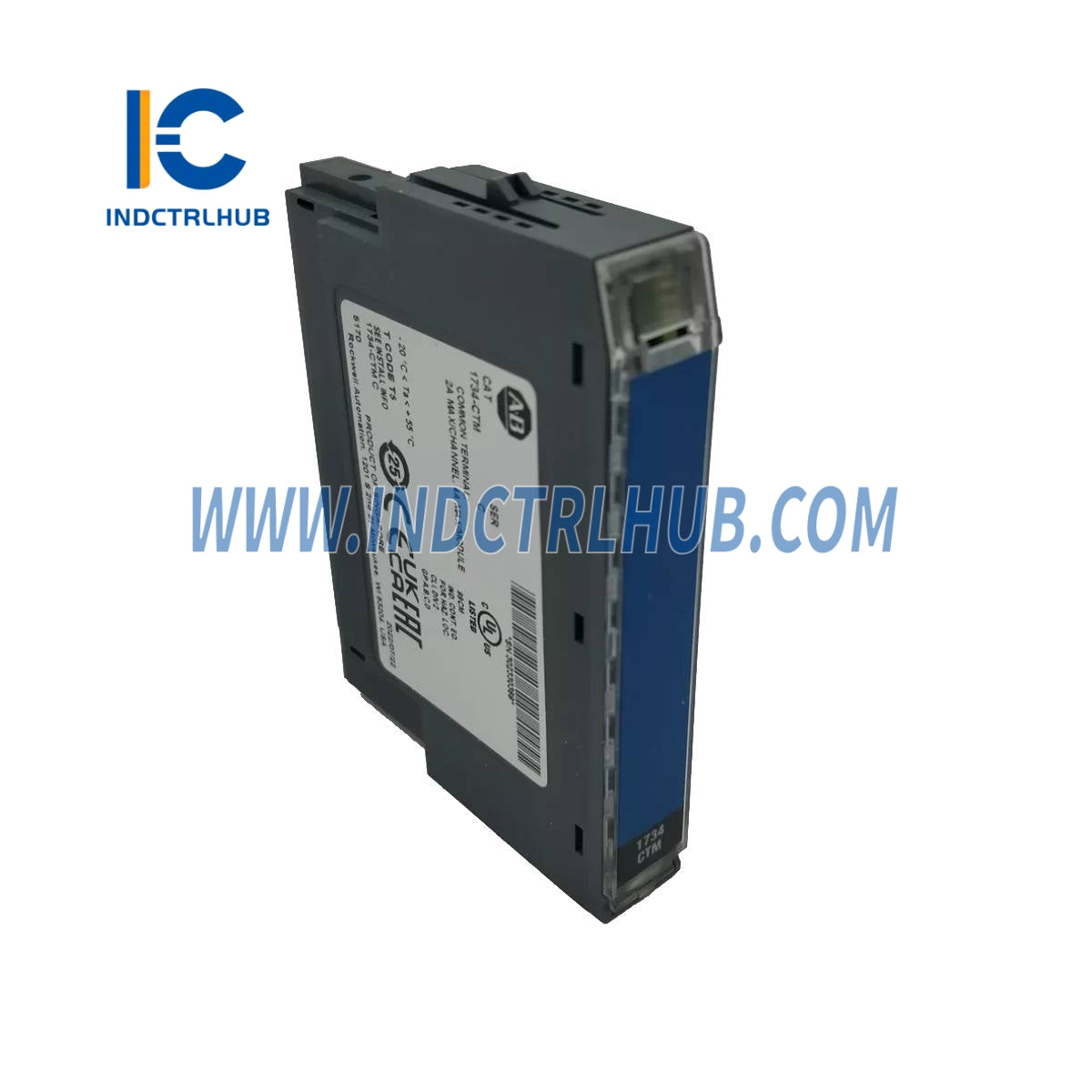

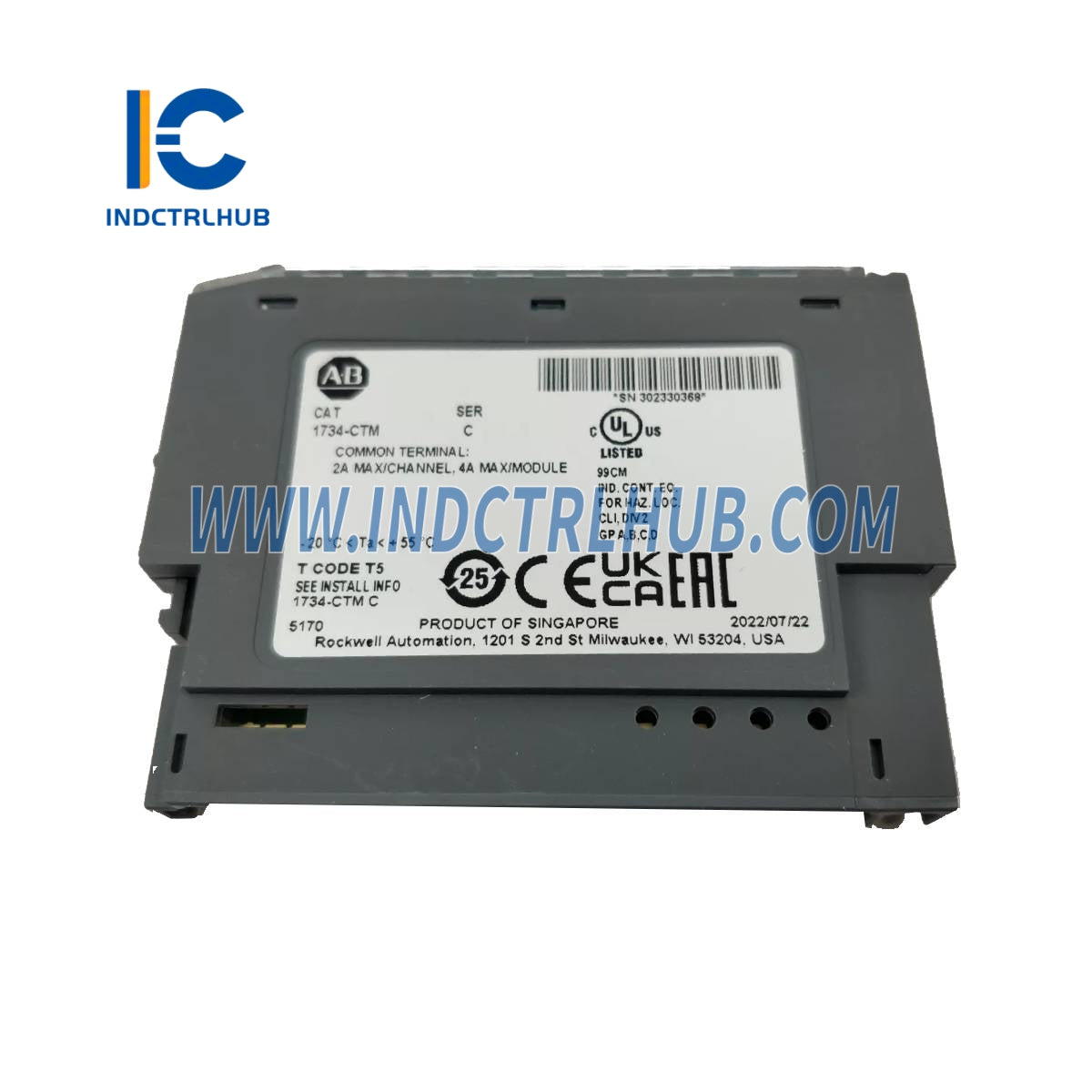

מודול טרמינל למערכות POINT I/O |
🔹 מפרטים כלליים
|
תכונה |
ערך |
|---|---|
|
אינדיקטורים |
ללא |
|
מיקום מתג מפתח |
5 |
|
מיקום מודול |
הרכבת בסיס חיווט 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS |
|
זרם POINTBus™ (מקסימום) |
ללא |
|
הספק צריכה (מקסימום) |
ללא |
|
פיזור חום (מקסימום) |
ללא |
|
מתח בידוד |
250V (רציף), סוג בידוד בסיסי נבדק בסוג ב-1600V DC למשך 60 שניות (מצד השדה למערכת) |
|
טווח מתח אספקת Field Power Bus |
10…28.8V DC, 120/240V AC |
|
זרם יציאת הספק שדה (מקסימום) |
2 A לכל נקודה, 4 A לכל מודול |
|
מומנט הברגת בסיס הטרמינל |
0.8 N•m (7 lb•in) |
|
ממדים (גובה×רוחב×עומק), בקירוב |
77.5 x 12.1 x 56.6 מ"מ (3.05 x 0.48 x 2.23 אינץ׳) |
|
משקל, בקירוב |
30.9 גרם (1.09 אונקיות) |
|
גודל חוט |
0.25…2.5 מ"מ² (22…14 AWG) חוט נחושת מוצק או מפוצל בדירוג 75°C (167°F) או יותר, מקסימום בידוד 1.2 מ"מ (3/64 אינץ׳) |
|
דירוג סוג מארז |
ללא (סגנון פתוח) |
🔹 מפרטי סביבה
|
תכונה |
ערך |
|---|---|
|
טמפרטורת הפעלה |
-20 °C…+55 °C (-4 °F…+131 °F) IEC 60068-2-1 (בדיקה Ad, קור תפעולי) IEC 60068-2-2 (בדיקה Bd, חום יבש תפעולי) IEC 60068-2-14 (בדיקה Nb, הלם תרמי תפעולי) |
|
טמפרטורה לא תפעולית |
-40…+85 °C (-40…+185 °F) IEC 60068-2-1 (מבחן Ab, קור לא ארוז לא תפעולי) IEC 60068-2-2 (מבחן Bb, חום יבש לא ארוז לא תפעולי) IEC 60068-2-14 (מבחן Na, הלם תרמי לא ארוז לא תפעולי) |
|
לחות יחסית |
5…95% ללא עיבוי IEC 60068-2-30 (מבחן Db, חום לח לא ארוז) |
|
רטט |
5 g בתדר 10 עד 500 Hz IEC 60068-2-6 (מבחן Fc, תפעולי) |
|
הלם (תפעולי) |
30 גרם IEC 60068-2-27 (מבחן Ea, זעזוע ללא אריזה) |
|
הלם (לא תפעולי) |
50 גרם IEC 60068-2-27 (מבחן Ea, זעזוע ללא אריזה) |
