Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
דגם/מספר חלק |
1732E-8CFGM8R |
|
תיאור |

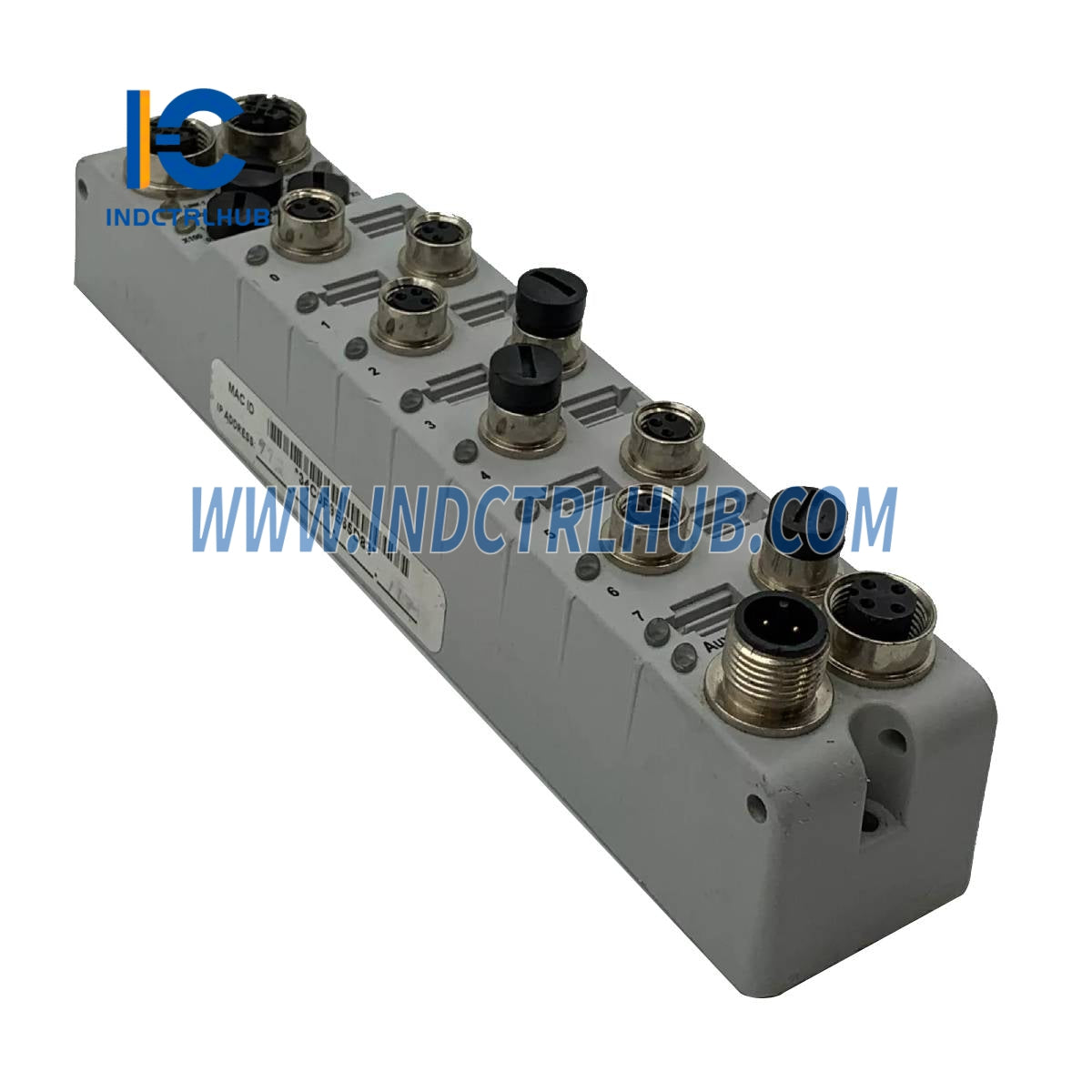

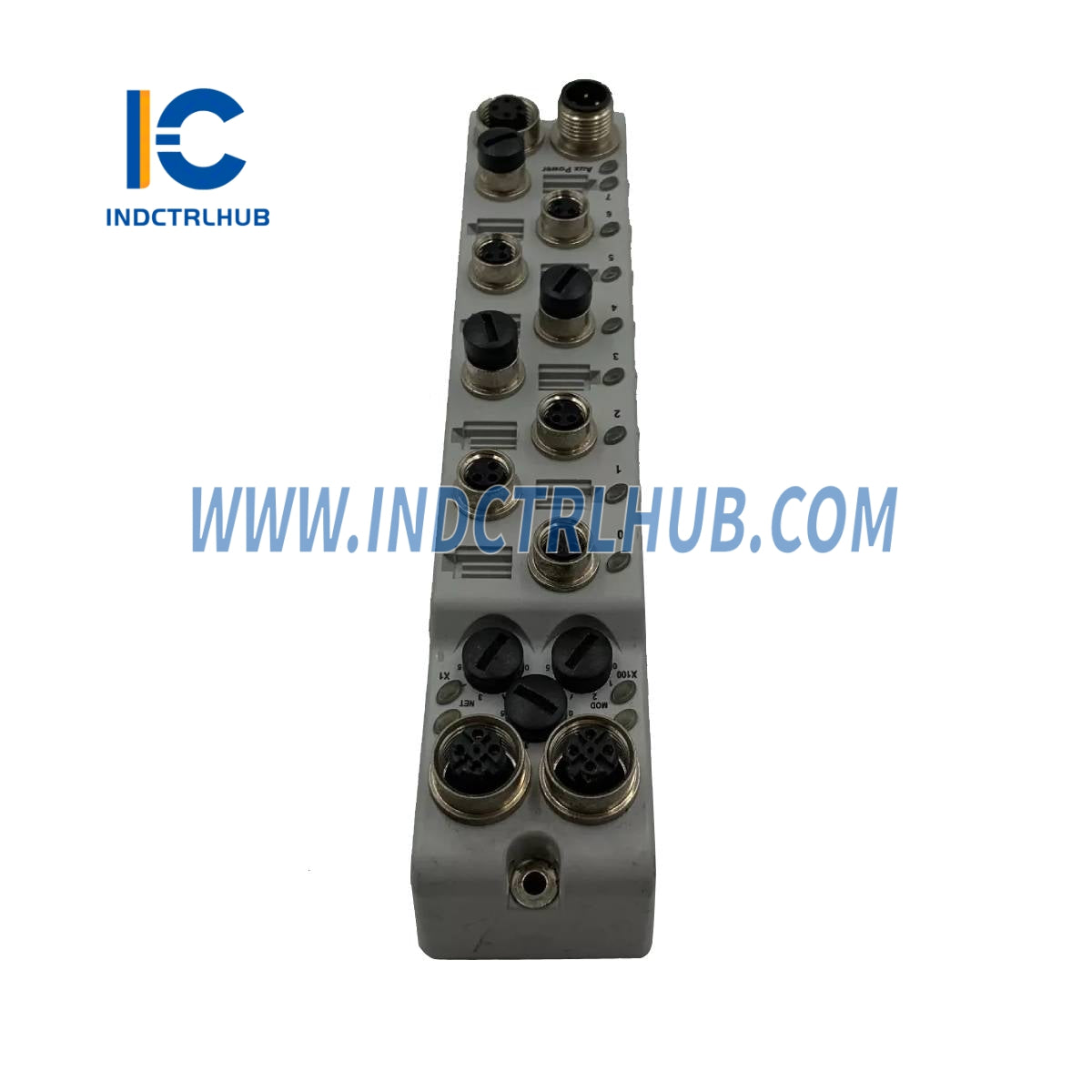

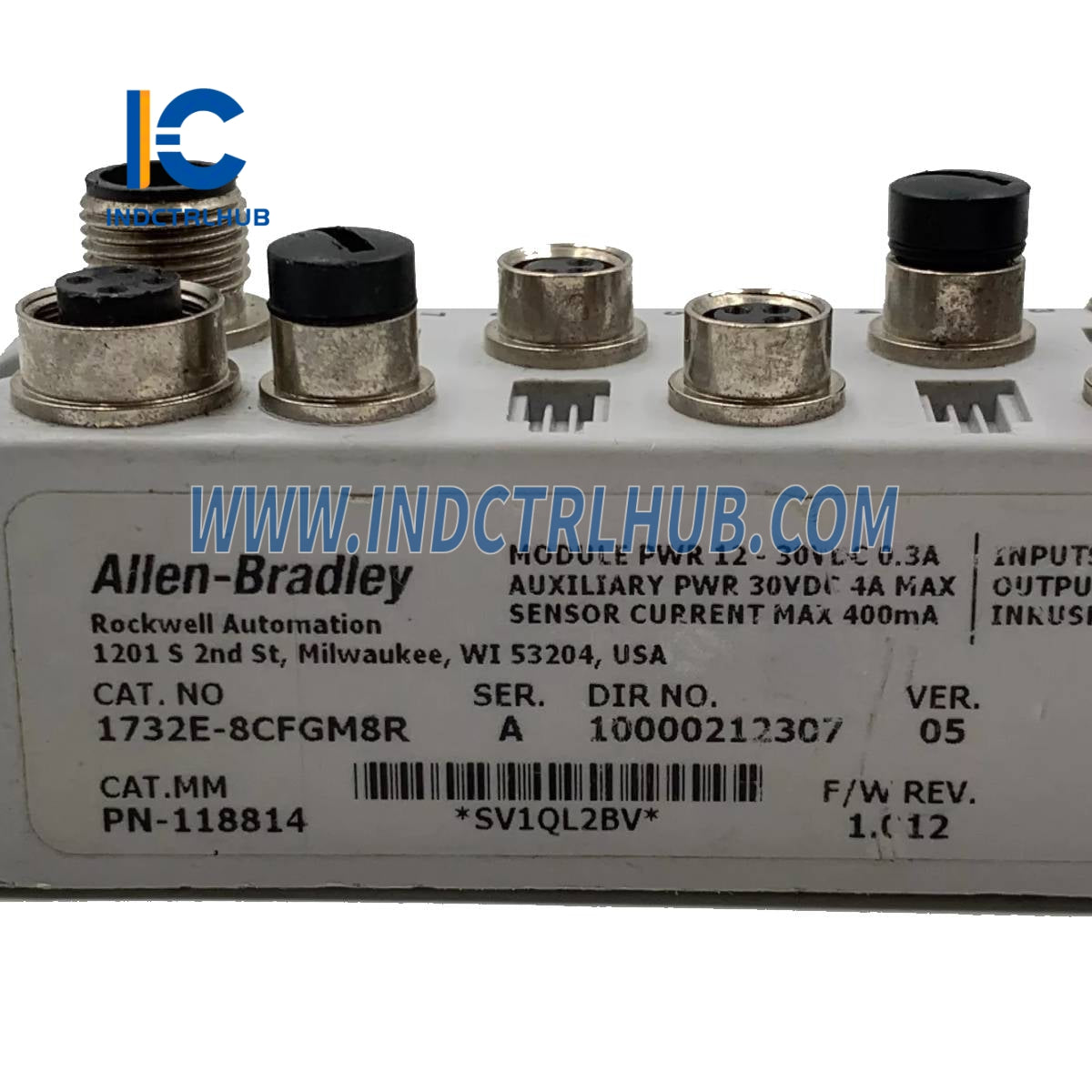

מודול בטיחות CompactBlock Guard Ethernet/IP |
🔹 מפרטים כלליים
|
תכונה |
ערך |
|---|---|
|
מתח (הספק, מקסימום) |
30V DC |
|
מתח (הספק, מינימום) |
12V DC |
|
זרם (כוח מודול, מקסימום למודול) |
300 mA @ 24V DC |
|
זרם (כוח עזר, רק מודול) |
25 mA @ 24V DC (ללא עומסי יציאת דיגיטל, עומסי מתח חיישן, או עומסי שרשרת כוח) |
|
זרם (כוח עזר, מקסימום למודול) |
4A @ 24V DC (כולל עומסי יציאת דיגיטל, עומסי מתח חיישן, ועומסי שרשרת כוח) |
|
מתח בידוד |
נבדק בסוג @ 707V DC למשך 60 שניות |
|
קצב תקשורת |
EtherNet/IP (10/100 Mbps, Full/Half-duplex) |
|
אורך האוטובוס |
100 מטר לכל מקטע |
|
מדדי מצב |
- מצב מודול: אדום/ירוק - מצב רשת: אדום/ירוק - מצב קישור: ירוק/צהוב - מצב כוח: ירוק - נורית I/O: צהוב |
|
ממדים (גובה x רוחב x עומק) |
כ-179 x 37 x 27 מ"מ (7.05 x 1.46 x 1.06 אינץ') |
|
דירוג עומס פיילוט |
DC-14 |
|
משקל (בקירוב) |
0.34 ק"ג (0.75 ליברות) |
|
קטגוריית חיווט |
- 1 (יציאות אות) - 1 (יציאות כוח) - 1 (יציאות תקשורת) |
🔹 מפרטי קלט (1732E-8CFGM8R, 1732E-IB8M8SOER)
|
תכונה |
ערך |
|---|---|
|
מספר הכניסות |
8 (סוג סינק) |
|
מתח במצב הפעלה |
- מינימום: 11V DC - נומינלי: 24V DC - מקסימום: 30V DC |
|
מתח במצב כבוי (מקסימום) |
5V DC |
|
זרם במצב פועל |
- מינימום: 180 µA ב-11V DC - מקסימום: 5.0 mA ב-30V DC |
|
זרם במצב כבוי (מקסימום) |
90 µA ב-5V DC |
|
מקור חיישן מתח |
- מינימום: 10V DC - מקסימום: 30V DC |
|
מסנן קלט |
0 מ"ש (ברירת מחדל), 2 מ"ש, 4 מ"ש, 8 מ"ש, 16 מ"ש |
🔹 מפרטי יציאה (1732E-8CFGM8R, 1732E-OB8M8SR)
|
תכונה |
ערך |
|---|---|
|
מספר הפלטים |
8 (סוג מקור) |
|
מתח במצב הפעלה |
- מינימום: 11V DC - נומינלי: 24V DC - מקסימום: 30V DC |
|
זרם במצב פועל |
0.5 A לכל יציאה (עד 4 A לכל מודול) |
|
זרם דליפה (יציאה במצב כבוי, מקסימום) |
50 µA |
|
דירוג עומס פיילוט |
DC-14 |
|
זרם שיא לכל יציאה (מקסימום) |
1.2 A למשך 10 מ"ש (ניתן לחזרה כל 2 שניות) |
