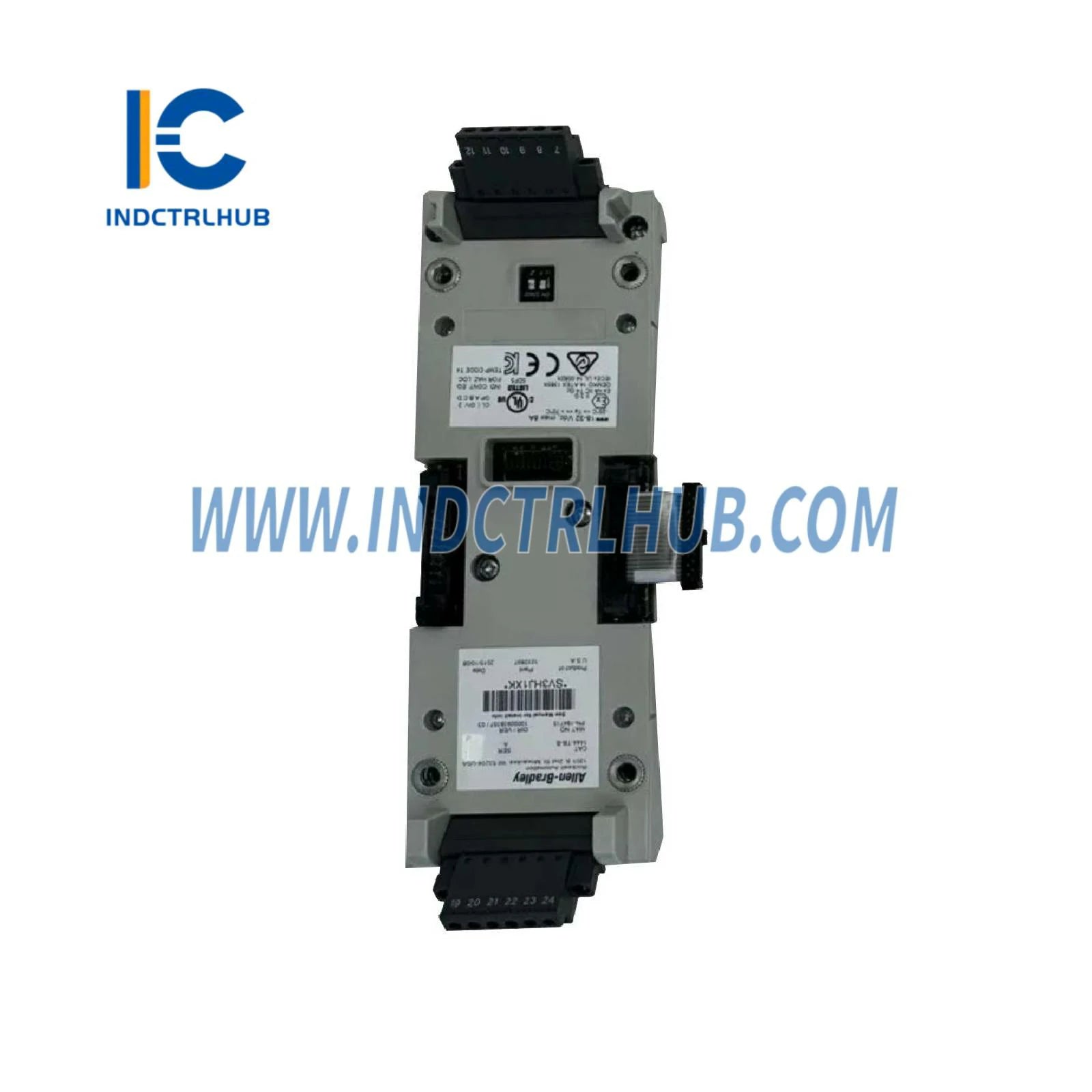

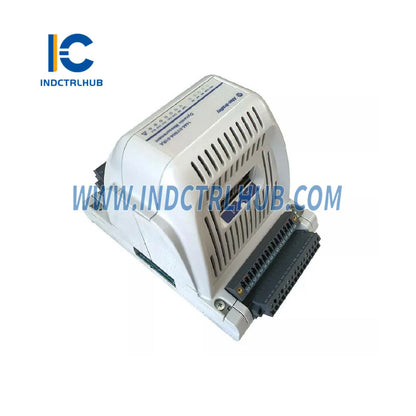

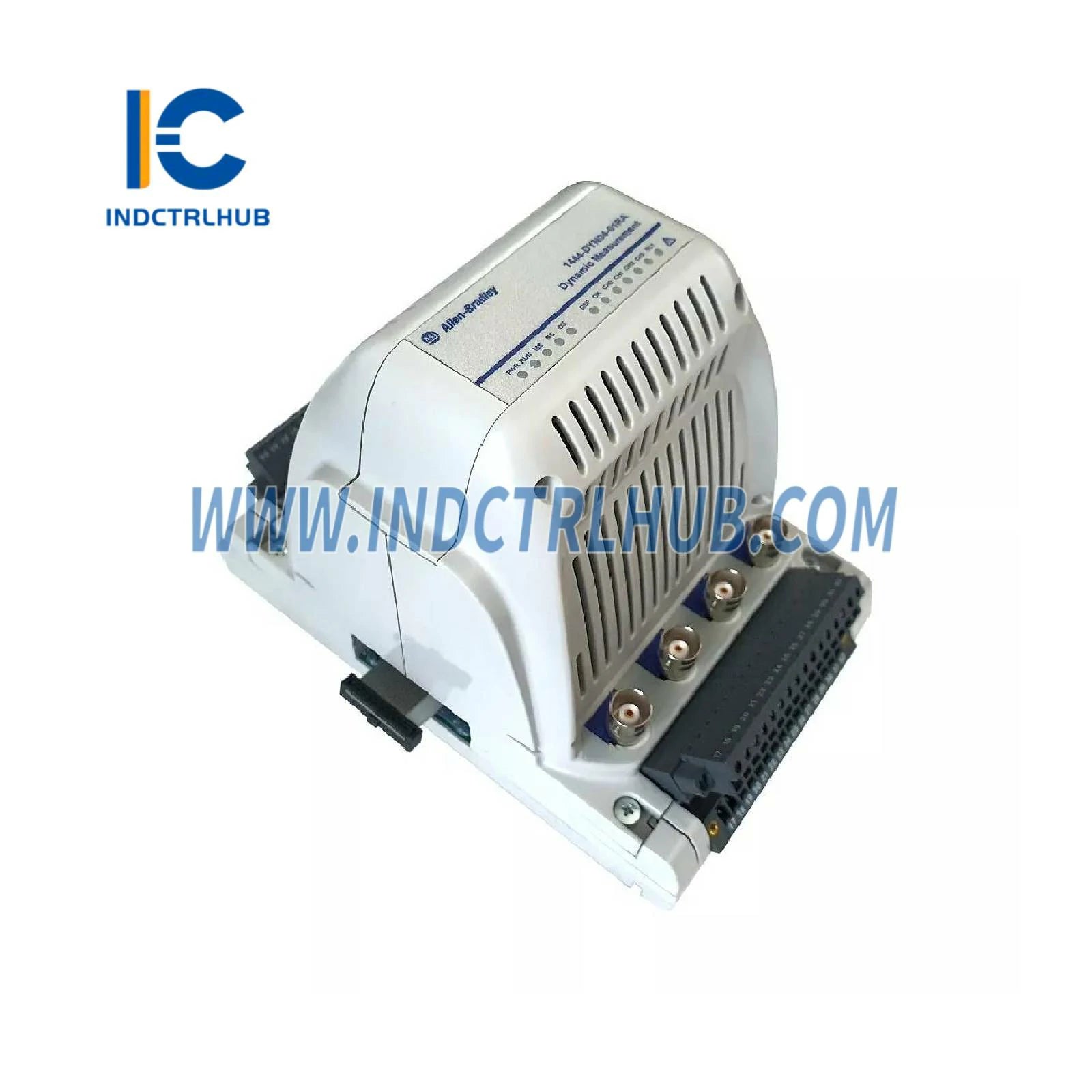

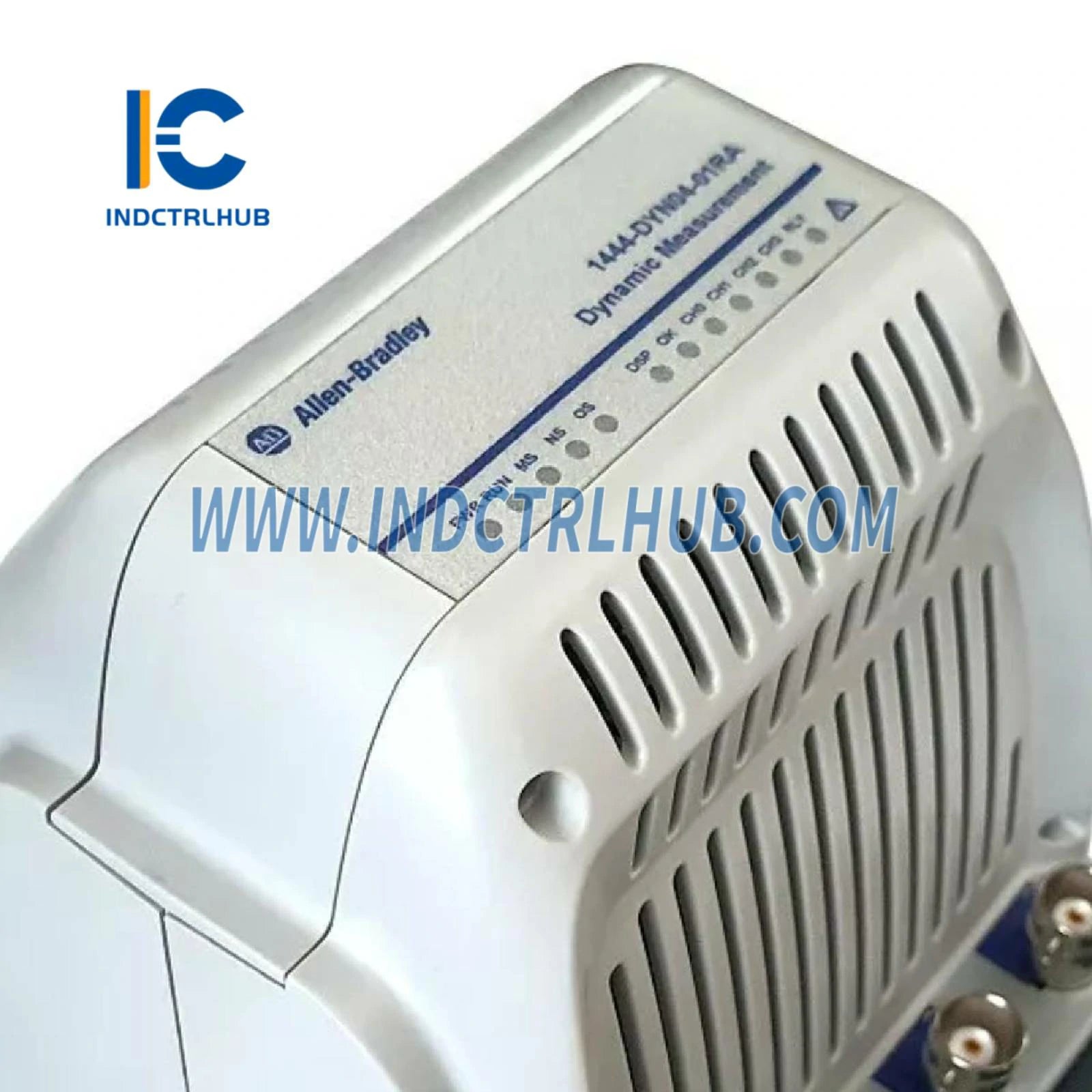

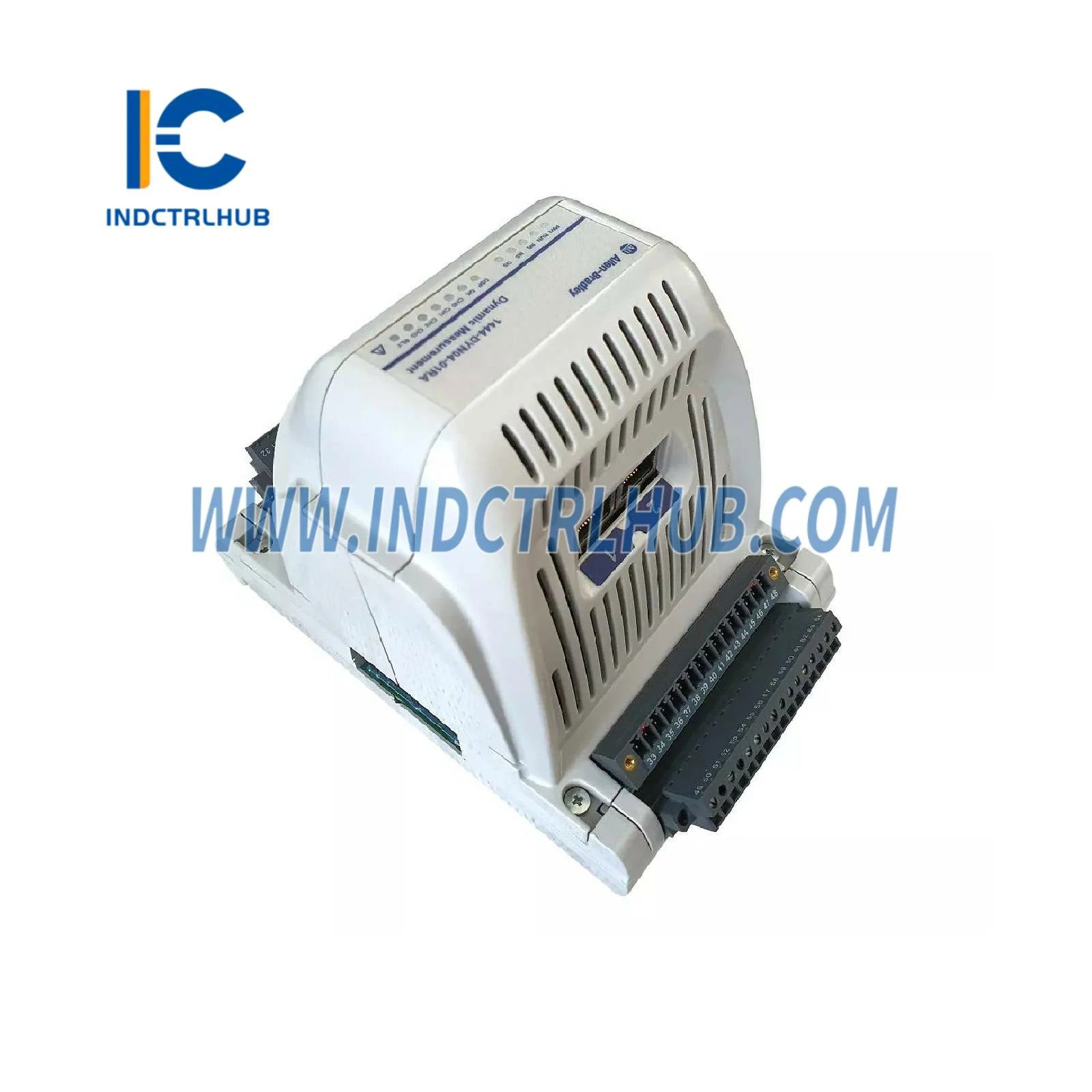

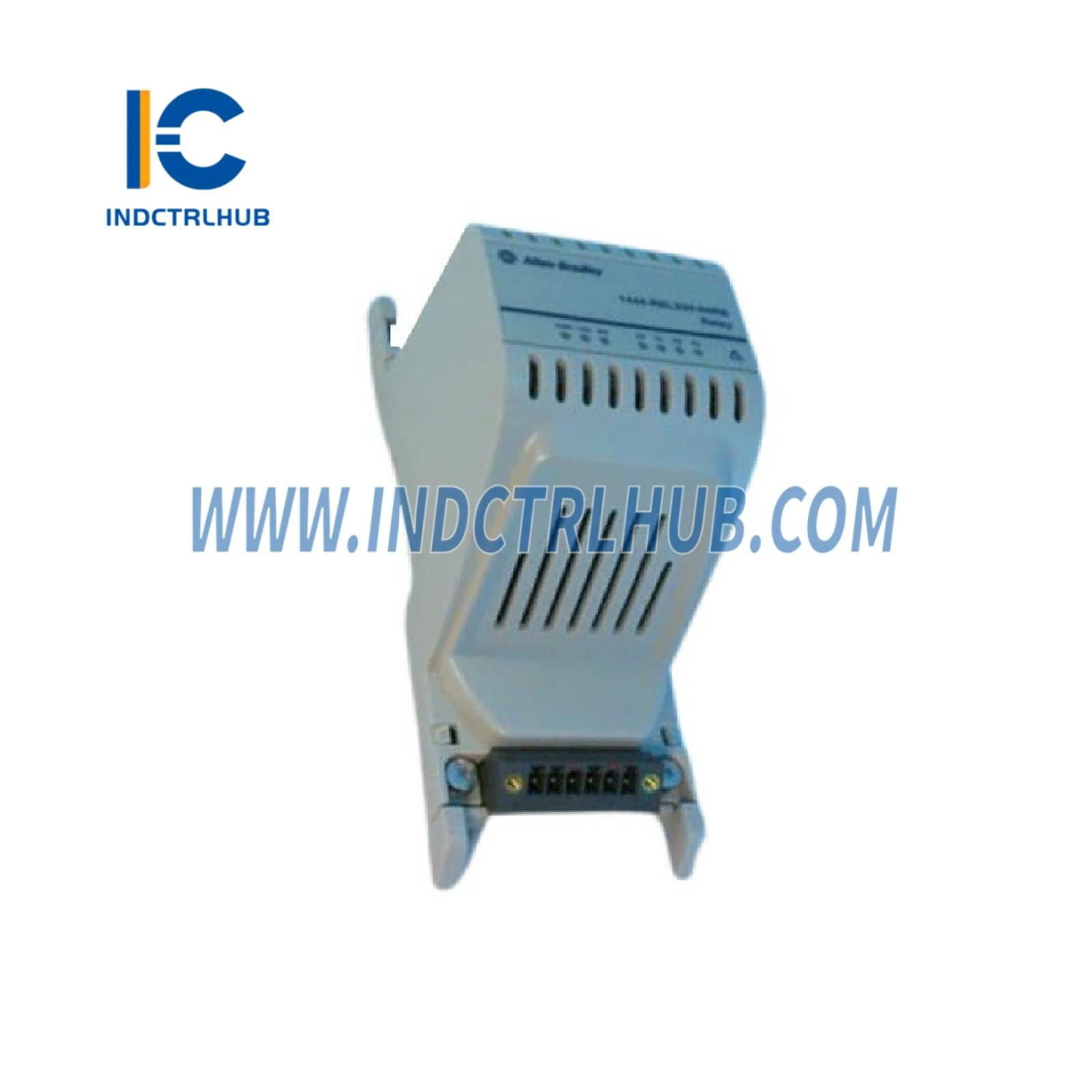

אלן ברדלי 1444-DYN04-01RA מודול ניטור סדרת דינמיקס 1444

יצרן

אלן-ברדלי

דגם/מספר חלק

1444-DYN04-01RA

תיאור

מודול ניטור סדרת Dynamix 1444

מספר הכניסות

4

סוגי חיישנים נתמכים

מדדי תאוצה ICP (CCS), ממירי לחץ דינמיים, חיישנים כפולים (תאוצה + טמפרטורה), מערכות גלאי זרם אדדי (24V- DC), חיישנים מופעלים בעצמם, אותות מתח

הספק חיובי לממיר

זרם קבוע: 4 mA @ 24V, מתח מווסת: 24V/25 mA

הספק שלילי לממיר

מתח מווסת: 24V-/25 mA

טווח מתח

±24V DC

בידוד

קלטים אנלוגיים חד-קצוות, לא מבודדים

אימפדנס

>100 kΩ

הגנה

קוטביות הפוכה

מנגנון זיהוי תקלות

גבולות רמת הטיה גבוהה/נמוכה, ניטור רמת סף זרם לחיישנים המסופקים ב-24V-

מהירות זיהוי

ממומש בחומרה לזיהוי תקלות מהיר ואמין

ממיר

24-ביט

דיוק

±0.1% (טיפוסי)

רזולוציה

3 µV (תיאורטי)

טווח דינמי

80 dBfs (0.01% FS), 90 dBfs טיפוסי

קצב דגימה

2 ערוצים: 93 kS/s, 4 ערוצים: 47 kS/s

מספר הכניסות

2

קלטי טרמינל

מחלקת TTL עם נגד משיכה פנימי (5V DC)

קלטי אוטובוס מקומי

קלט TTL מבודד אופטי לאות ומצב TX

סף זיהוי

קבוע (-2.5V DC)

מצב הממיר

רק קלטי אוטובוס מקומי

הגנה

קוטביות הפוכה

קלטים דיגיטליים (2)

מחלקת TTL, לא מבודד, 32V DC, מקסימום 15 mA לכל יציאה

יציאות דיגיטליות (2)

אופטי מבודד, אוסף פתוח, 32V DC, מקסימום 15 mA לכל יציאה

יישומים

מניעת טריפ/עקיפה, איפוס אזעקה/ריליי, שליטה על אזעקת SPM/שער, מצב מודול, מצב טכומטר, מצב טרנסדוסר, מצב אזעקה מצביע

יציאות BNC

לחיבורים זמניים למכשירים, התנגדות: 100 Ω, הגנה: ESD/EFT

פיני טרמינל

לחיבורים קבועים, התנגדות: 100 Ω, הגנה: ESD/EFT, זעזוע

הספק יציאה במאגר

≈0.8 W

חיבורים

2 פיני טרמינל

צריכת זרם

411 mA @ 24V (546…319 mA @ 18…32V)

צריכת חשמל

11.5 W

דיסיפציה

9 W

ספק כוח מיותר

שני כניסות ספק כוח SELV של 18…32V DC, מקסימום 8 A

ניטור חשמל

רמות מתח מנוטרות, מצב מוצג דרך מחווני הפעלה של התהליך וקלט בקר (I/O)

בין Ethernet, חשמל, אדמה, קו AUX

50V (מתמשך), בידוד בסיסי

בין יציאות אות, חשמל, אדמה, קו AUX

50V (מתמשך), בידוד בסיסי

בין יציאות הריליי למערכת

250V (מתמשך), בידוד בסיסי

בין יציאות ריליי

נבדק סוג ב-1500V AC למשך 60 שניות

יציאות נוספות

נבדק סוג ב-707V DC למשך 60 שניות

עמידות EFT/B (IEC 61000-4-4)

±2 קילו-וולט ב-5 קילו-הרץ (כוח לא מואר, אות מואר, Ethernet), ±3 קילו-וולט ב-5 קילו-הרץ (ריליי לא מואר)

עמידות לזעזועי Surge (IEC 61000-4-5)

±1 קילו-וולט קו-קו (DM), ±2 קילו-וולט קו-אדמה (CM) (כוח וריליי), ±2 קילו-וולט קו-אדמה (CM) (אות ו-Ethernet)

דרישת בסיס טרמינל

1444-TB-A

סטים של מחברי תקע ניתנים להסרה

קפיץ למודול: 1444-DYN-RPC-SPR-01, ברג: 1444-DYN-RPC-SCW-01

סטים של מחברי תקע לבסיס טרמינל

קפיץ: 1444-TBA-RPC-SPR-01, ברג: 1444-TBA-RPC-SCW-01

ממדים (גובה x רוחב x עומק) ללא בסיס טרמינל

153.8 x 103.1 x 100.5 מ"מ (6.06 x 4.06 x 3.96 אינץ')

ממדים (גובה x רוחב x עומק) עם בסיס טרמינל

157.9 x 103.5 x 126.4 מ"מ (6.22 x 4.07 x 4.98 אינץ')

משקל ללא בסיס טרמינל

400 גרם (0.88 lb)

משקל עם בסיס טרמינל

592 גרם (1.31 ליברות)
