פתרון החלפה ושדרוג Triconex AO 3481S2 לסדרת פלט אנלוגי Tricon

פתרון החלפה ושדרוג Triconex AO 3481S2 לסדרת פלט אנלוגי Tricon

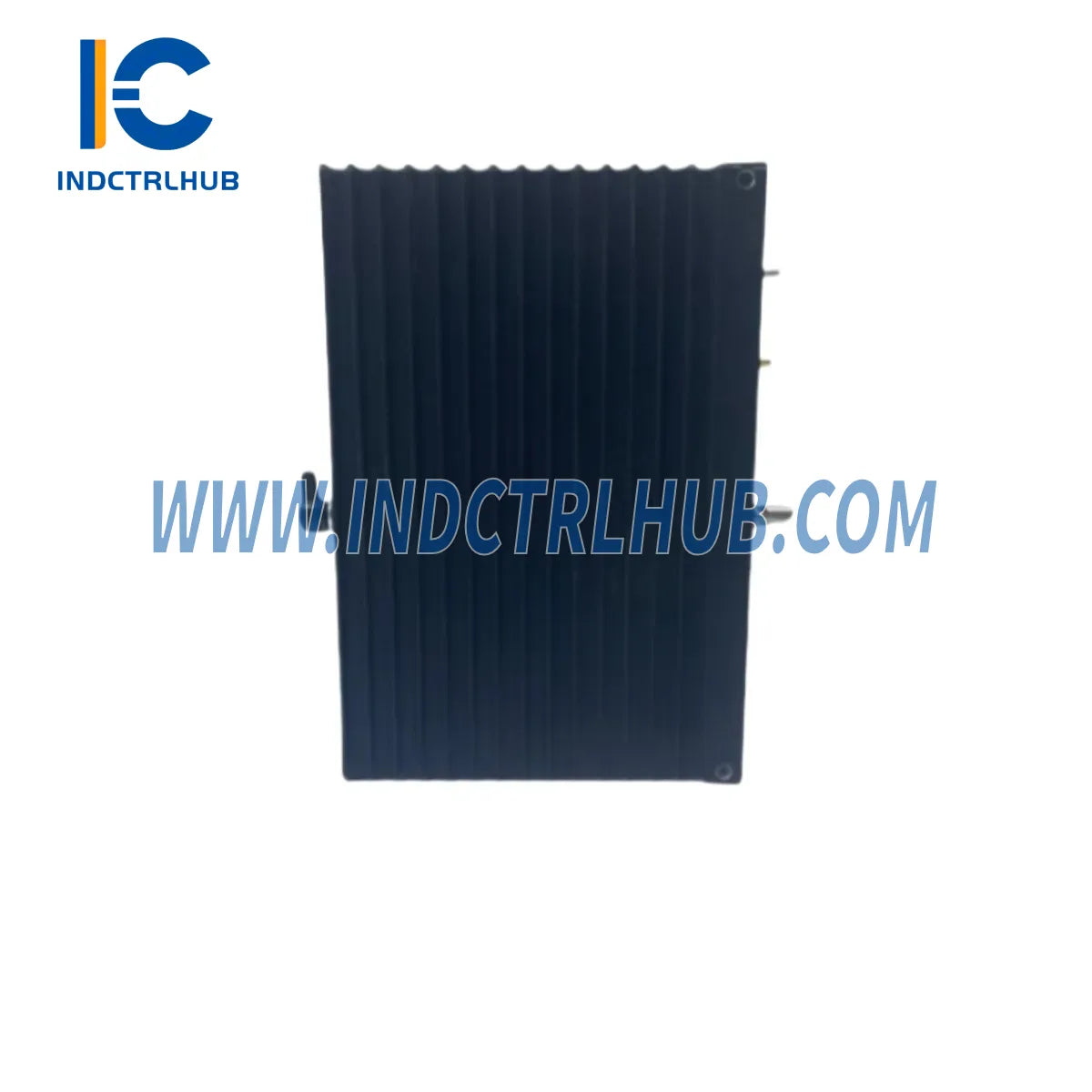

Triconex AO 3481S2 הוא מודול פלט אנלוגי בעל 8 ערוצים, שתוכנן למערכות בטיחות Tricon Modular Triple Redundant (TMR). כתחליף ישיר למודול הישן AO 3481, מודול זה מאפשר מעבר חלק ובטוח למתקנים הפועלים על ארכיטקטורות Tricon v9.x או ישנות יותר. בין אם אתם מנהלים שדרוג מחזור חיים מתוכנן או מגיבים להודעת סיום תמיכה, AO 3481S2 מספק את התאימות, האמינות והתיעוד שהצוות ההנדסי שלכם צריך לביצוע מעבר בטוח ובטוח.

המשתמשים המיועדים כוללים מהנדסי בטיחות תהליכים, אינטגרטורים של DCS/SIS, וצוותי רכש MRO במתקני נפט וגז, פטרוכימיה, ייצור חשמל ו-LNG. מודול AO 3481S2 משתלב ישירות במארז Tricon הקיים ללא שינויים בלוח האחורי, מה שמפחית סיכון להפסקות עבודה ומבטל צורך בהנדסה מחדש יקרה.

תכונות עיקריות ויתרונות

• ? 8 ערוצים, פלט 4–20 mA – פלט לולאת זרם סטנדרטי בתעשייה, תואם למשדרים שדה ושסתומים מבוקרים
• ? ארכיטקטורת TMR – עיצוב מודולרי משולש מיותר המבטיח עמידות לתקלות וזמינות רציפה ביישומי SIL 2/3
• ? החלפה ישירה ל-AO 3481 – תואם פינים למודול AO 3481 הישן; ללא צורך בשינויים בלוח האחורי או בחיווט
• ? תואם ל-Tricon v9.x–v10.x – תומך בגרסאות הקושחה הישנות והחדשות של Tricon
• ? תמיכה בהחלפה חמה – החלפה תחת מתח ללא כיבוי המערכת בתצורות מיותרות
• ? אחריות ל-12 חודשים – מגובה בערבות החלפה מקיפה של Industrial Control Hub

תסריטי יישום

• מערכות ESD לנפט וגז – החלפת מודולי AO 3481 מיושנים בלוחות כיבוי חירום ללא הפרעה לתעודת SIL
• בקרת תהליכים פטרוכימיים – שמירה על שלמות לולאת 4–20 mA בין מיקומי שסתומים ובקרי זרימה במהלך הפסקות מתוכננות
• לולאות בטיחות לייצור חשמל – שדרוג מערכות הגנת טורבינה הפועלות על Tricon v9.0–v9.5 להארכת חיי הפעולה
• מערכות בטיחות טרמינל LNG – החלפת מודולים ישנים במהלך חלונות תחזוקה מתוזמנים ללא צורך בחיווט מחדש
• פרויקטים למודרניזציה של בתי זיקוק – שלבו את AO 3481S2 כחלק מרענון הדרגתי של פלטפורמת Tricon ללא החלפה מלאה של המערכת

פרמטרים טכניים ותאימות

טבלת השוואת תאימות

פתרונות שדרוג חלקים

כאשר מחליפים את AO 3481 הישן ב-AO 3481S2, הגירה מלאה של המערכת בדרך כלל דורשת עדכון של מספר רכיבים תלויים כדי להבטיח תאימות מלאה ושמירה על הסמכת SIL. להלן הרכיבים הנפוצים ביותר לשדרוג במקביל:

• ?? מודול קודם – מודול הפלט האנלוגי Triconex AO 3481 הוא המודול הישיר מהדור הקודם; יש לאשר את גרסת המודול הקיימת לפני הזמנת גרסת S2.
• ?? מעבד ראשי – אם מפעילים Tricon v9.0–v9.5, שדרגו ל-מודול המעבד הראשי Triconex 3007 כדי לשמור על התאמת הקושחה עם AO 3481S2.
• ?? מעבד דור הבא – עבור פלטפורמות v9.6 ומעלה, מודול המעבד הראשי Triconex 3008 מספק את קיבולת העיבוד הנדרשת לתצורות I/O מורחבות.
• ?? בקר V10 TMR – מתקנים המתכננים רענון מלא של הפלטפורמה צריכים להעריך את מודול המעבד הראשי Triconex 3008N כיעד ההגירה לטווח הארוך.
• ?? אספקת חשמל (ראשי) – ודא כי תקציב החשמל של השלדה תומך במודול S2 על ידי אימות או החלפה של מודול אספקת חשמל מיותר Triconex 8311.
• ?? אספקת כוח (חלופי) – עבור תצורות אספקת כוח דו-מסילתית, מודול כוח Triconex 8310 ו-מודול כוח Triconex 8312 הם חלופות תואמות.
• ?? קלט/פלט דיגיטלי – בעת הרחבת לולאת הבטיחות לצד שדרוג הפלט האנלוגי, מודול קלט דיגיטלי Triconex DI3301 (32 ערוצים, 24VDC TMR) משתלב ישירות באותו מארז.
• ??? הפניה למעבד ישן – אם המערכת שלך עדיין פועלת בארכיטקטורת EMP II הישנה, עיין ב-מודול המעבד הראשי Triconex EMP II 3006 למיפוי תאימות לפני התחייבות ל-AO 3481S2.

שאלות נפוצות להנחיות שדרוג

שאלה 1: האם ניתן להתקין את ה-AO 3481S2 ללא חיווט מחדש של כבלי השדה הקיימים?

כן. ה-AO 3481S2 תואם פינים ל-AO 3481. חיווט השדה הקיים שלך 4–20 mA, בלוקי הטרמינל ולוחות המארשלינג אינם דורשים שינוי. פשוט הסר את המודול הישן והכנס את ה-AO 3481S2 לאותו חריץ.

שאלה 2: איזו גרסת קושחה מערכת Tricon שלי צריכה כדי להפעיל את ה-AO 3481S2?

ה-AO 3481S2 תואם לקושחה Tricon בגרסאות v9.0 עד v10.x. אם המערכת שלך פועלת בגרסה v9.0 עד v9.5, השתמש עם מעבד ראשי Triconex 3007. לגרסה v9.6 ומעלה, השתמש ב-Triconex 3008. אין צורך בשינויים בתכנות TriStation להחלפה מודולית זהה.

שאלה 3: האם ה-AO 3481S2 יתאים למארז Tricon הקיים שלי ללא שינויים פיזיים?

כן. ה-AO 3481S2 משתמש באותו גורם צורה וחיבור לוח אחורי כמו ה-AO 3481. הוא תופס חריץ I/O סטנדרטי של Tricon ואינו דורש שינויים במארז, שינויים במתלה או חומרת הרכבה נוספת.

שאלה 4: האם עלי לעדכן את הסמכת SIL שלי לאחר החלפת AO 3481 ב-AO 3481S2?

ברוב המקרים, החלפת מודול זהה או עם רכיב בעל דירוג SIL שווה או גבוה יותר אינה דורשת הסמכה מחודשת מלאה. עם זאת, התייעץ עם מהנדס הבטיחות התפקודית שלך ובדוק את מפרט דרישות הבטיחות (SRS) שלך לאישור. דירוג SIL 3 של AO 3481S2 עומד או עולה על דירוג SIL 2 של המודול הישן.

שאלה 5: האם ניתן להחליף את AO 3481S2 בהחלפה חמה בזמן שהמערכת Tricon פועלת?

כן, במערכת TMR מיותרת ומוגדרת כראוי, AO 3481S2 תומך בהחלפה חמה (hot-swap). שני הרגליים הנותרות בארכיטקטורת TMR שומרות על רציפות הפלט במהלך ההחלפה. תמיד פעל לפי נהלי ניהול השינוי (MOC) באתר שלך לפני ביצוע החלפות מודול בשידור חי.

שאלה 6: אילו מסמכים כלולים עם AO 3481S2?

כל יחידה נשלחת עם דוח בדיקה, גיליון נתונים של המודול ורשימת בדיקה להתקנה. מדריכי תצורה מלאים של TriStation ותרשימי חיווט זמינים לפי בקשה. פנה לצוות הטכני שלנו ב [email protected] לתמיכה הנדסית לפני המכירה.

אחריות ואבטחה

כל Triconex AO 3481S2 המסופק על ידי Industrial Control Hub מכוסה באחריות החלפה ל-12 חודשים מתאריך המשלוח. האחריות שלנו כוללת:

• ? ליקויי ייצור וכשלים ברכיבים בתנאי הפעלה רגילים
• ? משלוח יחידת החלפה חינמית תוך 5 ימי עסקים מאבחון תקלה מאושר
• ? בדיקות פונקציונליות לפני משלוח עם דוח בדיקה מצורף
• ? תמיכה טכנית בדוא"ל ובטלפון לאורך תקופת האחריות
• ? תהליך אישור החזרת חומר (RMA) עם משלוח החזרה בתשלום מראש (אזורים נבחרים)

תביעות אחריות מטופלות דרך צוות השירות לאחר המכירה שלנו. צור קשר [email protected] או התקשר +0086 18359243191 להתחלת תהליך RMA.
