Product Description
פתרון החלפה/שדרוג Bently Nevada 330910-00-10-50-02-00 לסדרת 3300 XL NSv: מעבר חלק מובטח

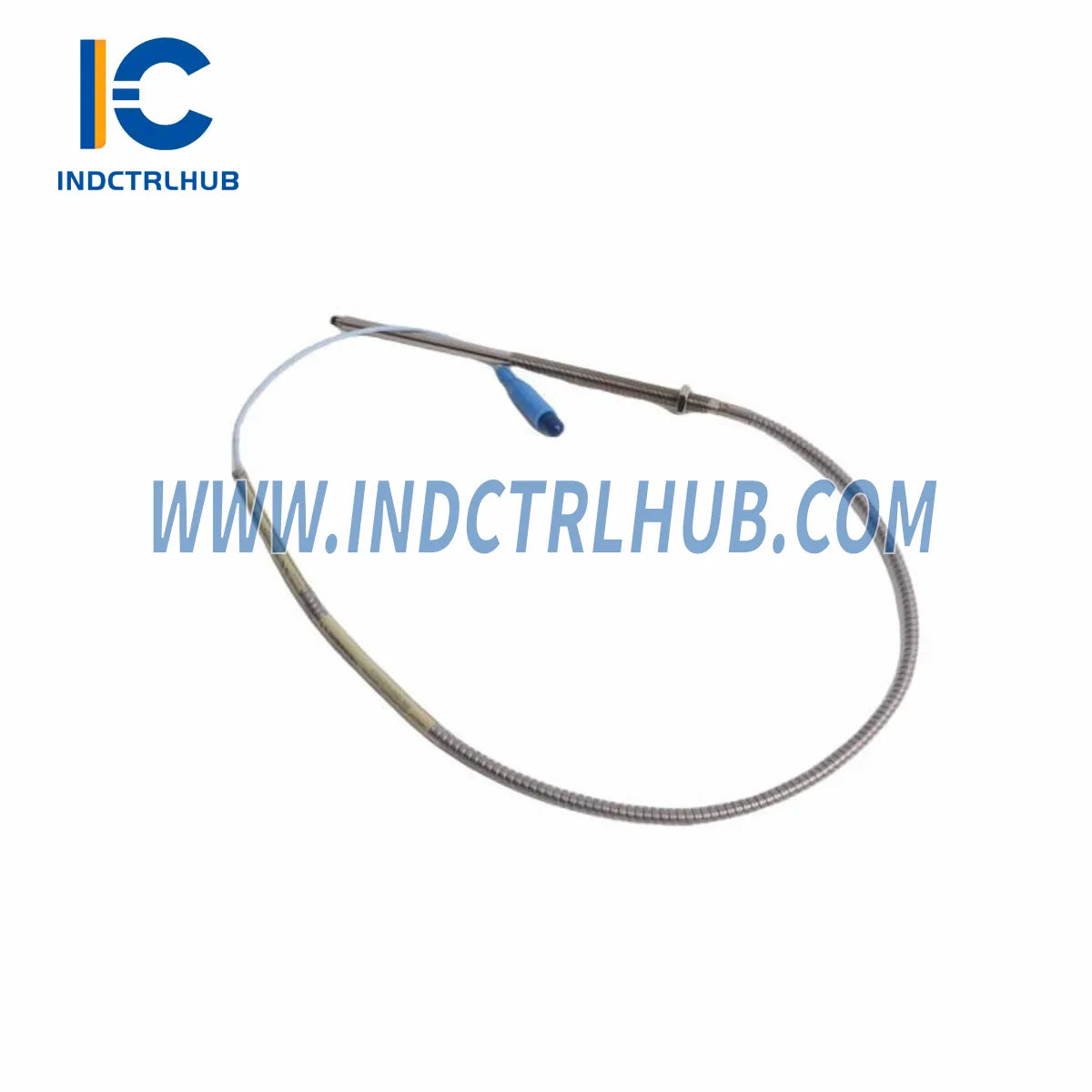

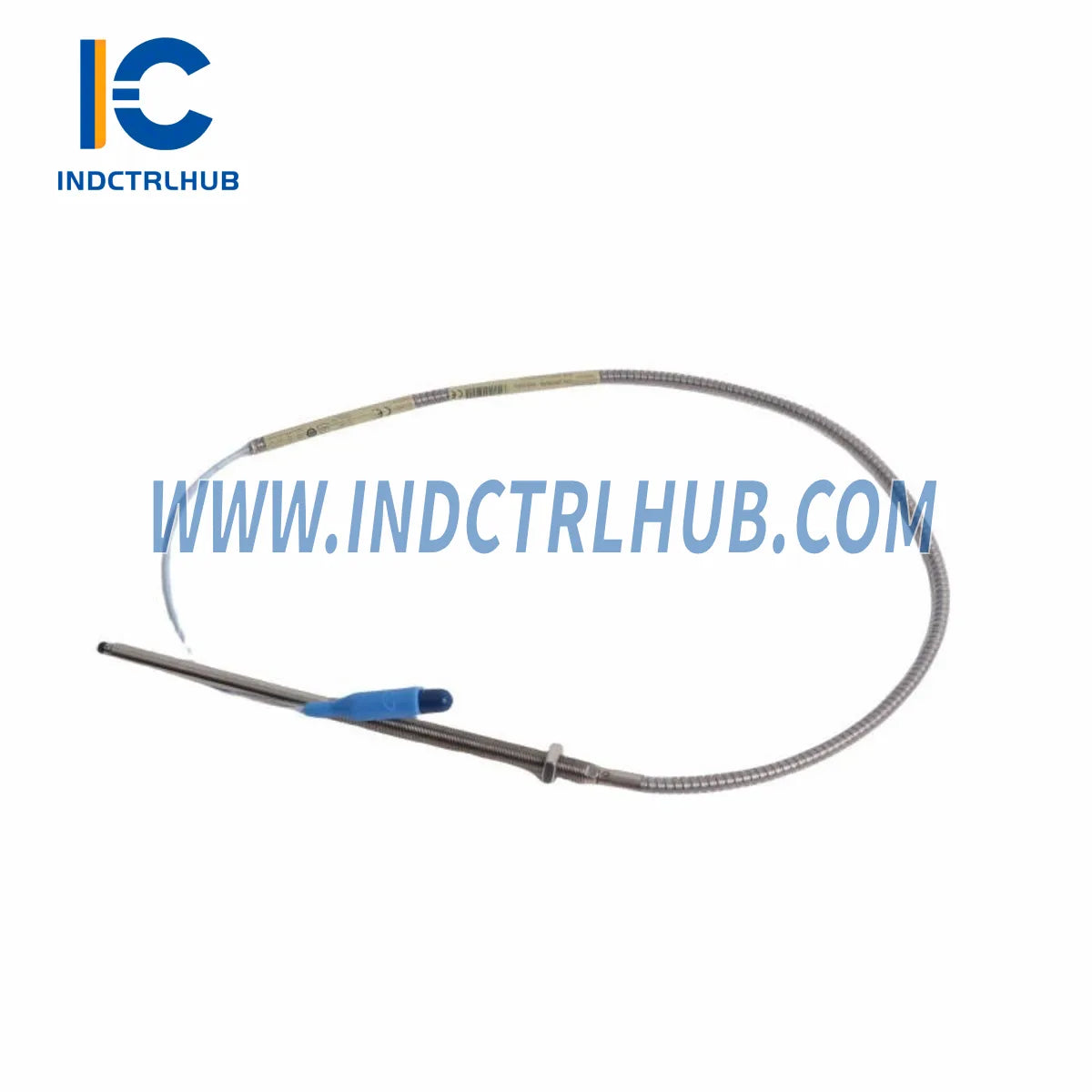

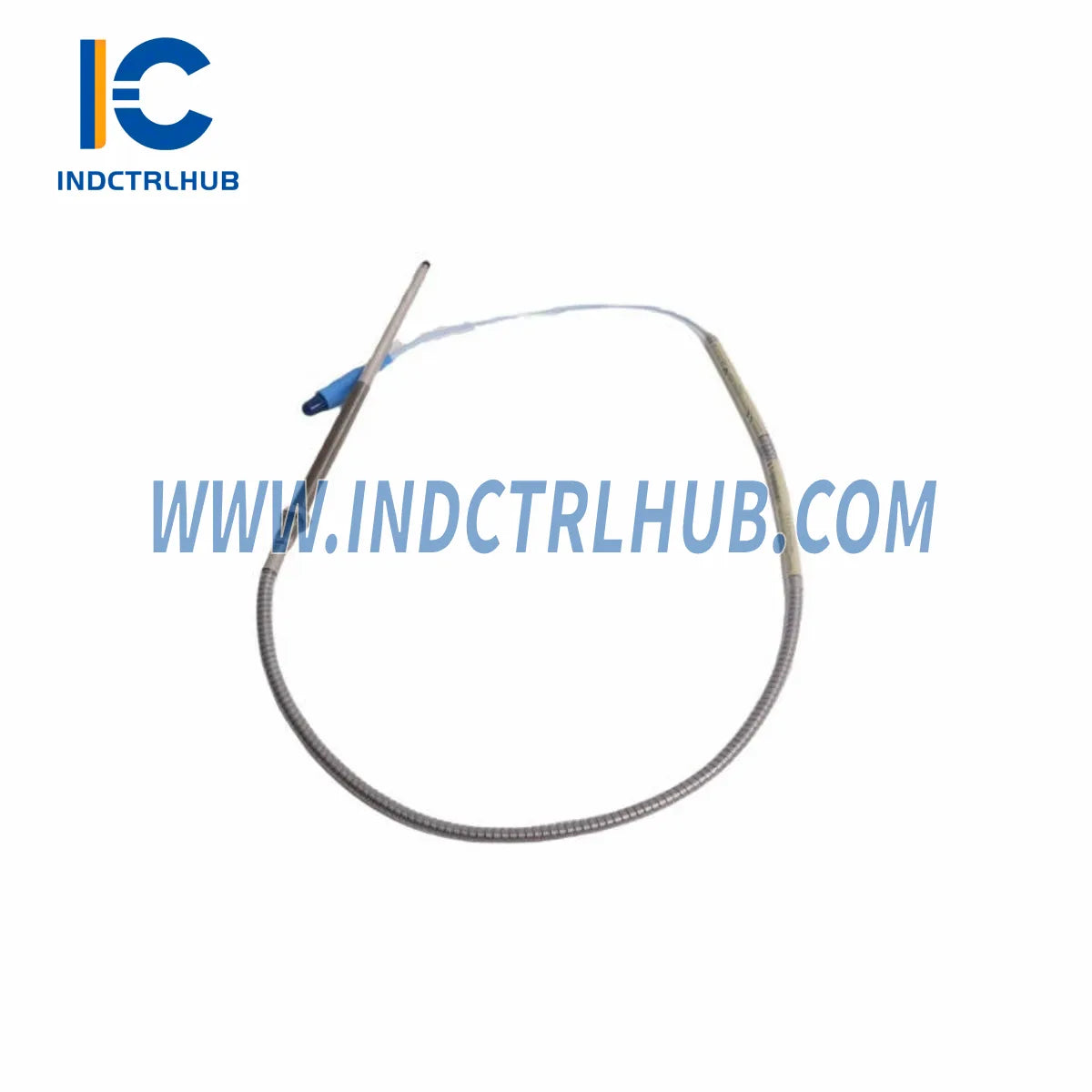

ה-Bently Nevada 330910-00-10-50-02-00 הוא חיישן קרבה מדויק במיוחד שתוכנן לפלטפורמת מערכת 3300 XL NSv. בין אם אתם מפסיקים להשתמש בחיישנים ישנים או מרחיבים את תשתית ניטור המצב שלכם, יחידה זו מספקת נתיב שדרוג תואם ללא פשרות בדיוק המדידה. מהונדס להגנה על מכונות מסתובבות בייצור חשמל, נפט וגז וסביבות תעשייתיות כבדות, ה-330910-00-10-50-02-00 מבטיח שהמעבר שלכם מחומרת סדרת 3300 הישנה יהיה חלק, מאומת ומגובה באחריות ל-12 חודשים.
טבלת השוואת תאימות
| פרמטר | דגם ישן (3300 סטנדרטי) | 330910-00-10-50-02-00 (3300 XL NSv) |
|---|---|---|
| קוטר חיישן | 8 מ"מ | 8 מ"מ (התאמה ישירה) |
| אורך כבל | 5 מ' סטנדרטי | 5 מ' (ניתן לקונפיגורציה) |
| אות פלט | -18 VDC נומינלי | -18 VDC נומינלי (NSv משופר) |
| טווח תדרים | 0¨C עד 10 קילוהרץ | 0¨C עד 10 קילוהרץ (ליניאריות מורחבת) |
| טווח טמפרטורה | -35¡ãC עד +121¡ãC | -35¡ãC עד +121¡ãC |
| סוג מחבר | BNC סטנדרטי | BNC סטנדרטי (תואם לאחור) |
| אחריות | משתנה | 12 חודשים |
| עמידה ב-API 670 | חלקית | עמידה מלאה |
פתרונות שדרוג חלקים
הגירה מוצלחת ל- 330910-00-10-50-02-00 דורש יותר מהחלפת החיישן בלבד. יש לוודא או להחליף במקביל את הרכיבים הבאים כדי להבטיח שלמות האות, התאמה מכנית ועמידה בדרישות מערכת לאורך כל שדרוג 3300 XL NSv שלך:
- כבל הארכה (4 מ' ממוגן): בעת החלפת חיישן הקרבה הישן, יש לוודא שכבל ההארכה המחבר עודכן לכבל הארכה Bently Nevada 330130-040-03-CN | 3300 XL 4 מ' ממוגן לשמירה על המשכיות אות מבודדת.
- כבל הארכה (8 מ', 25 מ"מ): עבור ריצות כבל ארוכות יותר במפרצי טורבינה גדולים, כבל הארכה Bently Nevada 330854-080-24-CN | 3300 XL 25 מ"מ 8 מ' מספק את הטווח הנדרש ללא ירידת אות.
- חיישן הרכבה הפוכה: במארזי מיסבים צרים שבהם הרכבה סטנדרטית אינה אפשרית, יש לשלב את השדרוג עם חיישן הרכבה הפוכה Bently Nevada 330907 3300 NSv | M10¡Á1 5m כחלופה מכנית תואמת.
- כבל חיבור (8 רגל): יש לעדכן חיבורים פנליים קצרים לכבל חיבור Bently Nevada 16710-08 לסדרת 3300 | 8 רגל מבודד כדי למנוע בעיות תאימות עם מחברים ישנים.
- כבל חיבור (15 רגל): לניתוב מרחק בינוני בין תיבות צומת למוניטורים, Bently Nevada 16710-15 כבל חיבור ממוגן | 15 רגל 3 מוליכים הוא ההחלפה המומלצת.
- כבל חיבור (17 רגל): כאשר 330910-00-10-50-02-00 מותקן בתצורת ריצה מעט מורחבת, Bently Nevada 16710-17 כבל חיבור | סדרת 3300 ממוגן 17 רגל מבטיח הגנה ממוגנת מלאה.
- כבל חיבור (25 רגל): התקנות סמוכות למד תאוצה נהנות מ-Bently Nevada 16710-25 כבל חיבור 25 רגל | 330400/330425 מד תאוצה לאיחוד חיווט רב-חיישני.
- כבל חיבור (35 רגל): שטחי מפעל גדולים דורשים את Bently Nevada 16710-35 כבל חיבור | סדרת 3300 ממוגן 35 רגל לגישור על המרחק בין חיישני השדה למוניטורי חדר הבקרה.
- כבל חיבור (50 רגל): להתקנות חיצוניות או בין מבנים, Bently Nevada 16710-50 כבל ממוגן | 50 רגל 3 מוליכים עם מיגון מספק הגנה סביבתית חזקה.
- כבל חיבור (66 רגל): אפשרות הריצה הארוכה ביותר הסטנדרטית, Bently Nevada 16710-66 כבל חיבור ממוגן | 66 רגל 3 מוליכים, אידיאלי לרכבות מדחסים גדולות שבהן מתקן המוניטור ממוקם מרחוק.
שאלות נפוצות להנחיות שדרוג
- שאלה 1: האם 330910-00-10-50-02-00 הוא תחליף ישיר לגלאים הסטנדרטיים הישנים של סדרת 3300?
- כן. קוטר הגלאי 8 מ"מ וחיבור BNC סטנדרטי תואמים לאחור עם חומרת ההרכבה של סדרת 3300 הקיימת. ברוב ההתקנות אין צורך בעיבוד מכני או שינוי במתלה.
- שאלה 2: האם אני צריך לכייל מחדש את המוניטור לאחר החלפת הטרנסדוסר?
- מערכת 3300 XL NSv משתמשת בנתוני כיול מאוחסנים. לאחר התקנת 330910-00-10-50-02-00, יש לאמת את מתח הפער (בדרך כלל -10.0 VDC ± 0.5 VDC בפער של 50 מיל) ולאשר כי מקדם הרגישות תואם את תצורת המוניטור. מומלץ לבצע כיול מלא אם הגלאי הקודם היה מסוג שאינו NSv.
- שאלה 3: מה האורך המקסימלי של כבל ההארכה התואם לגלאי זה?
- ה-330910-00-10-50-02-00 תומך בכבלי הארכה עד 9 מ' (30 רגל) תוך שמירה על מפרטי הליניאריות. עבור מרחקים ארוכים יותר, עיין במדריך מערכת 3300 XL לאפשרויות עיבוד האות.
- שאלה 4: האם ניתן להשתמש בגלאי זה בהתקנות באזור מסוכן (ATEX/IECEx)?
- ה-330910-00-10-50-02-00 הסטנדרטי אינו מוסמך ATEX. להתקנות באזור מסוכן Zone 1 או Zone 2, אנא פנה אלינו לאישור הגרסה המוסמכת המתאימה ליישום שלך.
- שאלה 5: כיצד לוודא תאימות למרחב הפיזי במארז המיסב?
- קוטר קצה הגלאי הוא 8 מ"מ עם חוט סטנדרטי M10×1. מדוד את קוטר הבוס של הגלאי ואת צעד החוט לפני ההתקנה. אם המארז משתמש בתצורת הרכבה הפוכה, עיין בגלאי ההרכבה ההפוכה 330907 שצויין למעלה.
- שאלה 6: אילו שינויים בתכנות או בתצורה נדרשים במוניטור 3300 XL?
- אין צורך בשינויים בקושחה. יש לוודא שסוג הטרנסדוסר במוניטור מוגדר ל-"NSv" בתוכנת התצורה (System 1 או Rack Configuration Software). עדכן את ערך הרגישות ל-7.87 V/mm (200 mV/mil) כפי שמצוין לדגם הגלאי הזה.
אחריות מובטחת
כל Bently Nevada 330910-00-10-50-02-00 המסופק על ידי Industrial Control Hub מכוסה על ידי אחריות מקיפה ל-12 חודשים מתאריך המשלוח. אחריות זו כוללת:
- פגמים בייצור: כל כשל הנובע מחומרים או עבודת ייצור בתנאי הפעלה רגילים.
- ביצועים חשמליים: רגישות פלט, ליניאריות ותגובה תדרית בהתאם למפרטים שפורסמו.
- שלמות מכנית: קצה הגלאי, מעטפת הכבל ומארז המחבר מפני פגמים בתנאי התקנה סטנדרטיים.
- החלפה או החזר כספי: לפי שיקול דעתנו, יחידות פגומות יוחלפו ביחידה שוות ערך או יינתן החזר מלא במהלך תקופת האחריות.
- תמיכה טכנית: תמיכה הנדסית חינמית להתקנה, הפעלה ופתרון תקלות לאורך כל תקופת האחריות.
כדי להתחיל תביעה במסגרת האחריות, פנה לצוות הטכני שלנו עם מספר ההזמנה, תאריך ההתקנה ותיאור התקלה שנצפתה. זמן הטיפול הממוצע בתביעה הוא 3–5 ימי עסקים.
