Product Description

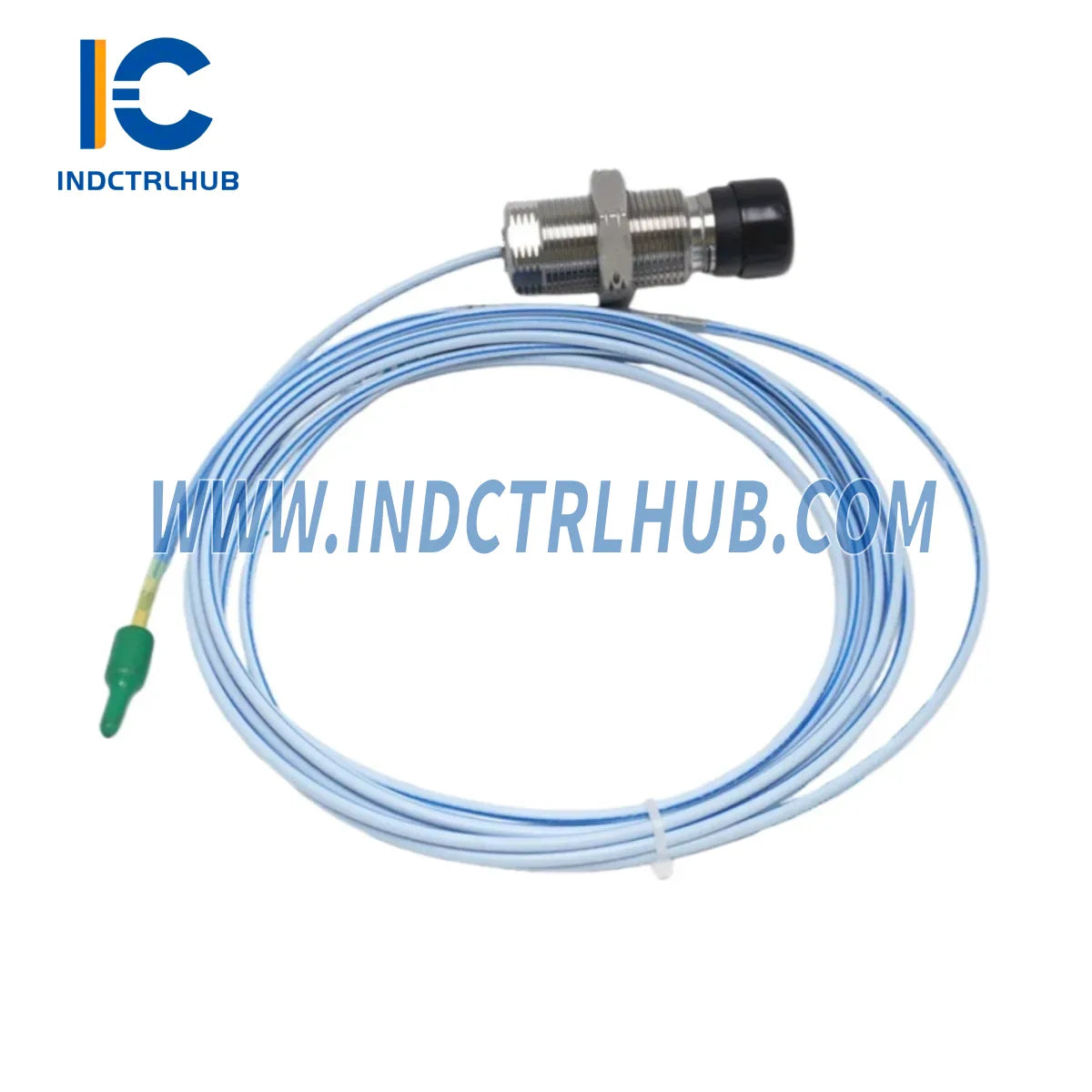

פתרון החלפה/שדרוג Bently Nevada 330851-02-000-080-50-00-05 לסדרת 3300 XL — מעבר חלק מובטח
ה- Bently Nevada 330851-02-000-080-50-00-05 הוא גלאי קרבה בקוטר 8 מ"מ שתוכנן למערכת מדידת זרם אדדי 3300 XL. מיועד למדידת רטט רדיאלי ללא מגע, מיקום צירי ומהירות על מכונות מסתובבות, גלאי זה מספק את הדיוק והאמינות שנדרשים לנכסים תעשייתיים קריטיים. בין אם אתם מחדשים מערכת הגנת טורבינה ישנה או מחליפים חיישן תקול ברכבת מדחסים, יחידה זו מספקת נתיב שדרוג מאומת ללא פגיעה באמינות האות.
מתקנים עם התקנות 3300 XL ישנות מתמודדים לעיתים עם האתגר הכפול של מציאת חומרה תואמת והבטחת המשכיות ההגנה במהלך חלון המעבר. ה-330851-02-000-080-50-00-05 מתמודד עם שניהם: הוא שומר על תאימות מלאה לאחור עם דרייברים Proximitor® קיימים ומוניטורי סדרת 3500, תוך עמידה בסטנדרטים הנוכחיים של API 670. המשתמשים המיועדים כוללים מהנדסי אמינות, מומחי ציוד מסתובב וצוותי תחזוקה במפעלים האחראים על טורבינות, מדחסים, משאבות ותיבות הילוכים בסביבות נפט וגז, ייצור חשמל ופטרוכימיה.
תכונות מרכזיות ויתרונות
- ✅ תאימות מלאה למערכת 3300 XL — תאימות מאומתת עם דרייברים Proximitor® קיימים, כבלי הארכה ומודולי I/O 3500/40M; אין צורך בכיול מחדש של מדף המוניטור.
- ✅ חיישן זרם אדדי 8 מ"מ — טווח רווח ורגישות מותאמים לקוטר צירים סטנדרטיים; מספק פלט ליניארי לאורך כל טווח הפעולה.
- ✅ תואם ל-API 670 — עומד בסטנדרט ההגנה על מכונות למדידת רטט רדיאלי, מיקום צירי והתרחבות דיפרנציאלית.
- ✅ מבנה תעשייתי עמיד — מארז מפלדת אל-חלד המותאם לסביבות טמפרטורה גבוהה ורעידות חזקות; הגנת IP67 מפני חדירת מים ואבק.
- ✅ החלפה פשוטה Plug-and-Play — חיבור וממשק כבלים זהים לחלק המקורי של היצרן; מפחית זמן השבתה במהלך ההחלפה.
- ✅ אחריות ל-12 חודשים — מגובה בתוכנית האחריות המקיפה של Industrial Control Hub המכסה פגמים בייצור וסטיות בביצועים.
תסריטי יישום
- שיפוץ טורבינת גז: מחליפים גלאי קרבה שחוקים בשלבי המדחס והטורבינה מבלי להפריע לקונפיגורציית המדף 3500 הקיימת — קריטי כאשר חלונות ההשבתה נמדדים בשעות, לא בימים.
- רכבות מדחסים צנטריפוגליים: מנטרות רטט רדיאלי בציר על מדחסים במהירות גבוהה בשירות LNG ומזקקות, כאשר עמידה ב-API 670 היא דרישה חוזית.
- מערכות גנרטור טורבינת קיטור: מספקות משוב רציף על מיקום צירי למוניטור Proximitor 3500/40M במהלך מחזורי תחזוקה מתוכננים.
- הגנה על משאבות ותיבות הילוכים: פרוס כשדרוג חסכוני לציוד סיבובי עזר שבו גלאי 3300 XL ישנים הגיעו לסוף חייהם.
- פרויקטים לשדרוג: השתלב בתוכניות מודרניזציה בשטח חום שבהן מתבצע שדרוג מערכת המוניטור לסדרת 3500 תוך שמירה על חיווט השדה ומקומות ההתקנה של הגלאים.
פרמטרים טכניים ומדריך לבחירה
| פרמטר | 330851-02-000-080-50-00-05 | תקן Legacy 3300 XL |
|---|---|---|
| קוטר גלאי | 8 מ"מ | 8 מ"מ |
| אורך כבל | 5.0 מ' (אינטגרלי) | ניתן לקונפיגורציה |
| רגישות | 7.87 וולט/מ"מ (200 מ"ו/מיל) | 7.87 וולט/מ"מ |
| טווח ליניארי | 0.25 – 2.26 מ"מ (10 – 89 מיל) | 0.25 – 2.26 מ"מ |
| מתח אספקה | -24 VDC (נומינלי) | -24 VDC |
| טווח טמפרטורות | -35°C עד +177°C | -35°C עד +177°C |
| סוג מחבר | תואם MIL-C-5015 | MIL-C-5015 |
| אחריות | 12 חודשים | OEM משתנה |
טיפ לבחירה: אשר את דגם מפעיל הפרוקסימיטור® הקיים שלך (למשל, 3300 XL או 3500/40M) ואורך כבל ההארכה לפני ההזמנה. דגם 330851-02-000-080-50-00-05 מותאם לשימוש עם תצורות כבל אינטגרלי של 5 מ'; שלב עם כבל הארכה תואם אם אורך הכבל הכולל במערכת עולה על 5 מ'.
פתרונות שדרוג חלקים — רכיבי מסלול ההגירה
בעת מעבר ממערכת פרוקסימיטי 3300 XL ישנה ל- 330851-02-000-080-50-00-05, שדרוג מלא ואמין דורש תשומת לב לרכיבי המערכת הסובבים. להלן החלקים המרכזיים שיש לוודא או להחליף במקביל כדי להבטיח שלמות האות ועמידה בתקנים:
- כבל הארכה (8 מ', 3300 XL 25 מ"מ): אם המרחק בין הגלאי למפעיל עולה על אורך הכבל האינטגרלי, שלב גלאי זה עם כבל ההארכה Bently Nevada 330854-080-24-CN כדי לשמור על ליניאריות המערכת ולהימנע מהחלשת האות.
- כבל הארכה ממוגן (4 מ'): להתקנות במעברי צינורות עם עומס מכני גבוה, כבל ההארכה הממוגן Bently Nevada 330130-040-03-CN מספק הגנה פיזית נוספת מבלי לפגוע במסלול אות זרם אדדי.
- מודול קלט/פלט פרוקסימיטור (4 ערוצים): ודא שמערכת המוניטור שלך כוללת מודול קלט/פלט פרוקסימיטור Bently Nevada 3500/40M תואם. מוניטורים ישנים מדגם 3300 עשויים לדרוש החלפה כדי לתמוך בטווח הדינמי המלא של הגלאי 330851.
- מוניטור רטט (ערוץ יחיד): להגנה עצמאית או עזר למכונה, מוניטור הרטט Bently Nevada 1900/27 ערוץ יחיד מספק ממשק קומפקטי וחסכוני לפלט הגלאי 330851.
- מודול ריליי 16 ערוצים: עדכן את תשתית הריליי של האזעקה והניתוק עם מודול הריליי Bently Nevada 3500/33 16 ערוצים כדי להבטיח שהלוגיקה של נקודות ההגדרה ממופה נכון לאחר שדרוג החיישן.
- מוניטור טמפרטורה (6 ערוצים): ביישומי טורבינה ודחסנים, החלפת חיישן הקרבה מתבצעת לעיתים יחד עם בדיקות טמפרטורת מיסבים — מוניטור הטמפרטורה Bently Nevada 3500/61 משתלב בצורה חלקה באותו ארון 3500.
- מודול הארקה / חיבור לאדמה: אמת את תקינות ההארקה במערכת במהלך השדרוג. מודול הארקה Bently Nevada 138257-01 מבטיח שהארון 3500/04 עומד בדרישות הבטיחות וה-EMC לאחר ההתקנה.
- מודול TDI וקלט/פלט: אם המערכת שלך משתמשת בקלטי טכומטר או דינמיים, ודא שקושחת מודול Bently Nevada 3500/22 TDI נמצאת ברמת הגרסה הנדרשת לפני הפעלת החיישן החדש.
שאלות נפוצות להנחיות שדרוג
- שאלה 1: האם 330851-02-000-080-50-00-05 הוא תחליף ישיר לחיישני 3300 XL 8 מ"מ ישנים?
- כן. החיישן שומר על אותו ממשק מחבר, רגישות (7.87 וולט/מ"מ) וטווח ליניארי כמו משפחת 3300 XL 8 מ"מ המקורית. ברוב ההתקנות אין צורך בשינויים בכיול נהג Proximitor® או בנקודות ההגדרה במוניטור. תמיד אמת את מספר דגם הנהג לפני ההתקנה.
- שאלה 2: האם אפשר להשתמש מחדש בכבל ההארכה הקיים כשמחליפים את החיישן?
- ברוב המקרים, כן — בתנאי שכבל ההארכה הקיים לא פגום ותואם לאורך שצוין לדגם הנהג שלך. בדוק את מעטפת הכבל והמחבר לשחיקה. אם אורך הכבל הכולל במערכת (חיישן + הארכה) עולה על מפרט הנהג, החלף את כבל ההארכה ביחידה תואמת כמו 330854-080-24-CN.
- שאלה 3: מהו הגדרת הרווח הנכונה עבור 330851-02-000-080-50-00-05 על ציר פלדה?
- הרווח ההתחלתי המומלץ לציר פלדה סטנדרטי AISI 4140 הוא 1.0 מ"מ (40 מיל), שממקם את החיישן במרכז טווחו הליניארי. כוונן לפי מפרט היצרן של המכונה שלך ואמת עם מד רווח מכויל לפני ההפעלה.
- שאלה 4: האם החיישן הזה דורש עדכון קושחה במוניטור 3500?
- אין צורך בעדכון קושחה לגלאי עצמו. עם זאת, אם אתם משדרגים במקביל ממוניטור סדרת 3300 למערכת 3500, ודאו שקושחת מודול ה-I/O 3500/40M ומערכת הרכבה מעודכנות לגרסה הנוכחית. פנו לצוות הטכני שלנו לקבלת מטריצת תאימות.
- שאלה 5: האם הגלאי מתאים להתקנות באזורי סיכון (ATEX/IECEx)?
- הדגם הסטנדרטי 330851-02-000-080-50-00-05 מיועד לסביבות תעשייתיות כלליות. להתקנות באזורי סיכון Zone 1/Zone 2, יש להתקין מחסום זנר או מבודד גלווני (כגון Bently Nevada 170180-01-05 ATEX Dual Proximitor I/O Module) באזור בטוח. יש להתייעץ בתיעוד הסיווג החשמלי של האתר לפני ההתקנה.
- שאלה 6: מהו המרווח הפיזי הנדרש להתקנת הגלאי במארזי מיסבים צמודים?
- גוף הגלאי בקוטר 8 מ"מ דורש קוטר חור מינימלי של 12 מ"מ עבור הבוס ההרכבה. ודא שהמרווח בין קצה הגלאי לציר ניתן לכוונון בטווח 0.25–2.26 מ"מ כאשר הגלאי מחובר במלואו להרכבה. השתמש באום נעילה כדי לקבע את מיקום הגלאי לאחר כוונון המרווח הסופי.
אחריות מובטחת
כל Bently Nevada 330851-02-000-080-50-00-05 המסופק על ידי Industrial Control Hub מגובה באחריות ל-12 חודשים המכסה פגמים בייצור, כשל מוקדם של רכיבים וסטיות מהנתונים המפורסמים של הביצועים.
מה מכוסה:
- כשל חשמלי בתנאי הפעלה רגילים בטווח הטמפרטורה והמתח המוגדרים
- פגמים מכניים במארז הגלאי, המחבר או מעטפת הכבל שהיו קיימים במועד המסירה
- סטייה ברגישות העולה על ±5% מהנתון המפורסם של 7.87 V/mm
- קורוזיה של המחבר או כשל באטימה בתנאי IP67 סטנדרטיים
תהליך האחריות: פנה לצוות התמיכה הטכנית שלנו בכתובת [email protected] עם מספר ההזמנה ותיאור התקלה. ננפיק אישור החזרת סחורה (RMA) בתוך 2 ימי עסקים. יחידות החלפה ישלחו תוך 5–7 ימי עסקים מקבלת הפריט המוחזר. קיימת אפשרות להחלפה מזורזת ליישומים קריטיים במפעל — אנא ציין דחיפות בעת הגשת בקשת ה-RMA.
חריגים: נזק פיזי כתוצאה מהתקנה לא נכונה, זיהום כימי, מגע עם הציר, או הפעלה מחוץ לפרמטרים המוגדרים אינם מכוסים. תביעות אחריות חייבות להיות מוגשות בתוך תקופה של 12 חודשים מתאריך החשבונית.
