Product Description

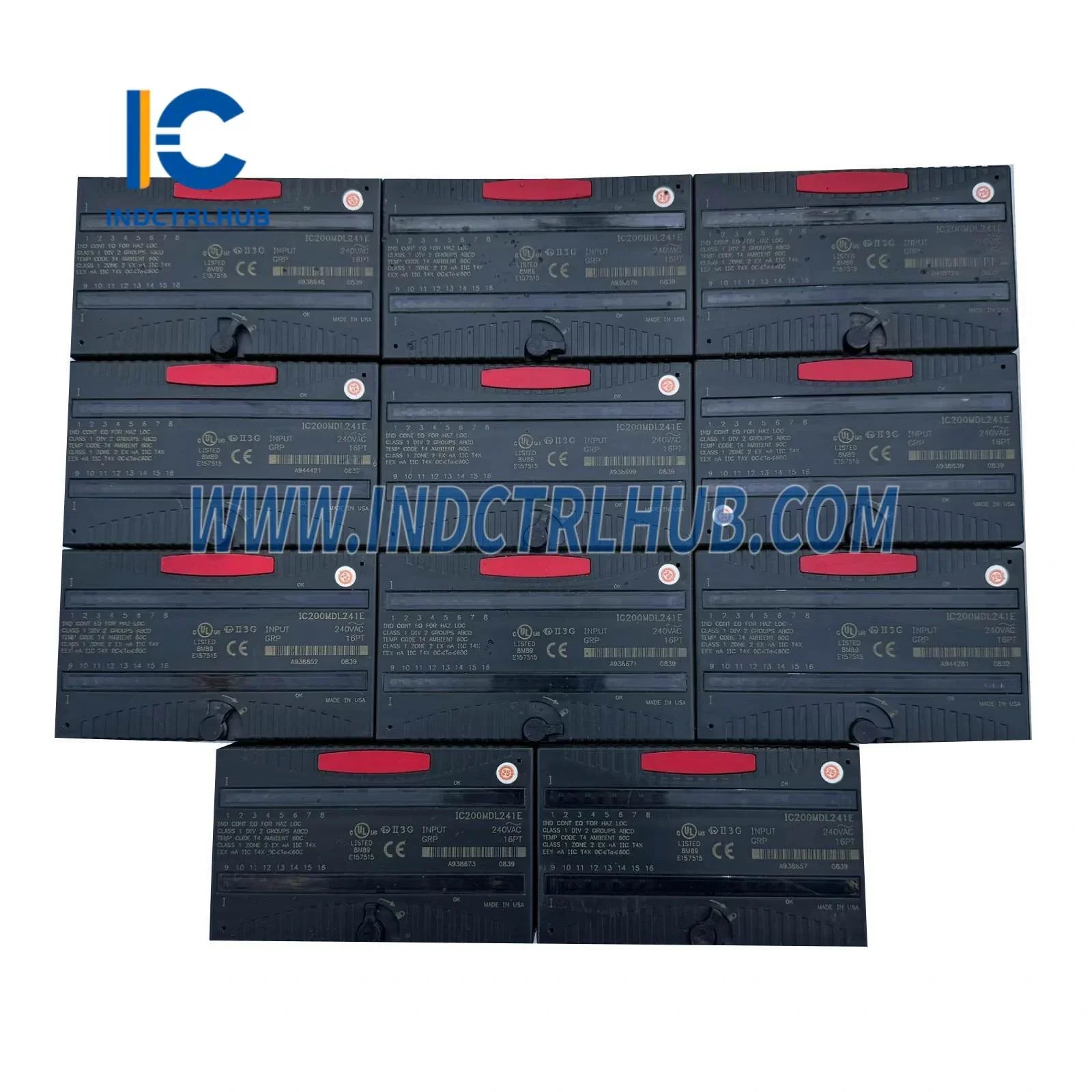

מודול קלט בדיד GE Fanuc IC200MDL241J VersaMax 240VAC
GE Fanuc IC200MDL241J הוא מודול קלט בדיד בעל ביצועים גבוהים שתוכנן לסביבות אוטומציה תעשייתית תובעניות. מודול קלט מבודד זה עם 16 נקודות פועל ב-240VAC ומספק רכישת אותות אמינה לבקרת תהליכים, אוטומציה בייצור ומעקב מכונות.
מפרטים טכניים
| פרמטר | מפרט טכני |
|---|---|
| מספר דגם | IC200MDL241J |
| מתח כניסה | 240VAC (טווח 187-264VAC) |
| נקודות קלט | 16 ערוצים מבודדים |
| מתח בידוד | בידוד אופטי 1500VAC |
| זרם קלט | 7mA @ 240VAC טיפוסי |
| זמן תגובה | פועל: 20ms, כבוי: 25ms |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| צריכת חשמל | 3.5W מהלוח האחורי |
| תאימות | מערכות קלט/פלט VersaMax |
תכונות עיקריות ויתרונות
- בידוד אופטי: בידוד של 1500VAC בין הערוץ ללוח האחורי מגן על מעגלי בקרה רגישים מפני תנודות מתח ולולאות הארקה
- טווח מתח רחב: מקבל קלטים בטווח 187-264VAC להתאמה לתקני חשמל עולמיים
- עיצוב להחלפה חמה: החלף מודולים ללא כיבוי המערכת, מה שמפחית זמני השבתה בייצור
- מדדי מצב LED: נוריות LED לכל ערוץ מספקות אבחון חזותי מיידי לפתרון תקלות
- גודל קומפקטי: עיצוב חסכוני במקום למקסום צפיפות I/O בארונות בקרה
פתרונות יישום
בקרת תהליכים ומעקב: ה-IC200MDL241J מצטיין בעיבוד כימי, טיפול במים וייצור תרופות, שם ניטור אותות אמין ב-240VAC הוא קריטי. שלבו עם מודול קלט אנלוגי GE IC200ALG264 VersaMax למעקב מקיף אחר משתני תהליך.
אוטומציה למכונות: אידיאלי לציוד אריזה, מערכות טיפול בחומרים וקווי הרכבה הדורשים קלטים בדידים במתח גבוה. שלבו עם מודול פלט דיגיטלי GE IC200MDL741 VersaMax ליצירת פתרונות בקרה מלאים למכונה.
מערכות ניהול בניין: נטר ציוד HVAC, מעגלי תאורה ומתחילי מנועים במתקנים מסחריים. המודול משתלב בצורה חלקה עם GE IC200PWR001G VersaMax Power Supply להפעלה אמינה של המערכת.
ניהול אנרגיה: עקוב אחר מצב מפסקי זרם, מיקומי ממסרים ומצבי הפעלה של ציוד במערכות הפצת חשמל. עובד לצד מודול קלט דיסקרטי 32 נקודות GE IC200MDL650 להרחבת יכולות המעקב.
אינטגרציית מערכת
ה-IC200MDL241J מותקן ישירות על GE IC200CHS022 VersaMax Compact I/O Carrier לארכיטקטורות בקרה מבוזרות. לפתרונות I/O מלאים, שקול לשלב עם מודול פלט אנלוגי GE IC200ALG320M ו-מודול פלט דיסקרטי GE IC200MDL330F.
ליישומים הדורשים קלטים אנלוגיים נוספים, מודול קלט אנלוגי 15 ערוצים GE IC200ALG266 מספק יכולות מדידה מורחבות. בקרת פלט משופרת עם מודול פלט אנלוגי 4 ערוצים GE IC200ALG320G או מודול פלט אנלוגי GE IC200ALG320K.
שאלות נפוצות
ש: האם מודול זה יכול להתמודד עם תקני מתח אירופאים של 220VAC?
ת: כן, ה-IC200MDL241J מקבל 187-264VAC, מה שהופך אותו לתואם למערכות 220VAC ו-240VAC ברחבי העולם.
שאלה: מה האורך המקסימלי של כבל לחיווט קלט?
ת: המומלץ המקסימלי הוא 300 מטר (1000 רגל) בשימוש בכבל מגן לשמירת שלמות האות ועמידות לרעש.
ש: האם מודול זה תואם למערכות GE Fanuc Series 90-30 ישנות יותר?
ת: לא, ה-IC200MDL241J מיועד במיוחד לפלטפורמות VersaMax. למערכות ישנות, יש להתייעץ בתיעוד GE לאלטרנטיבות תואמות.
ש: האם המודול דורש אספקת חשמל חיצונית למעגלי הקלט?
ת: כן, מכשירי השדה חייבים לספק 240VAC לטרמינלים של הקלט. המודול צורך 3.5W מלוח VersaMax עבור מעגלי לוגיקה.
ש: אילו יכולות אבחון כלולות?
ת: כל ערוץ קלט כולל נורית LED המציגה סטטוס בזמן אמת. נתוני בריאות המודול נגישים דרך הבקר לתחזוקה חזויה.
אחריות & תמיכה
כל היחידות כוללות אחריות מקיפה ל-12 חודשים המכסה פגמים בייצור ועבודת יד. תמיכה טכנית וסיוע בהנדסת יישומים זמינים ברחבי העולם.
