Product Description

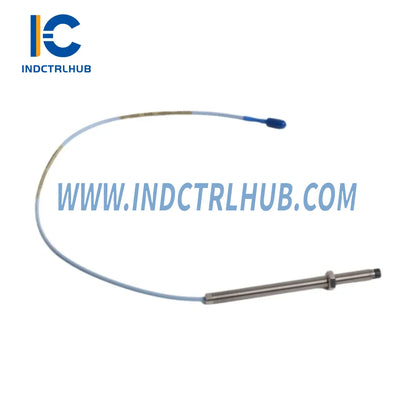

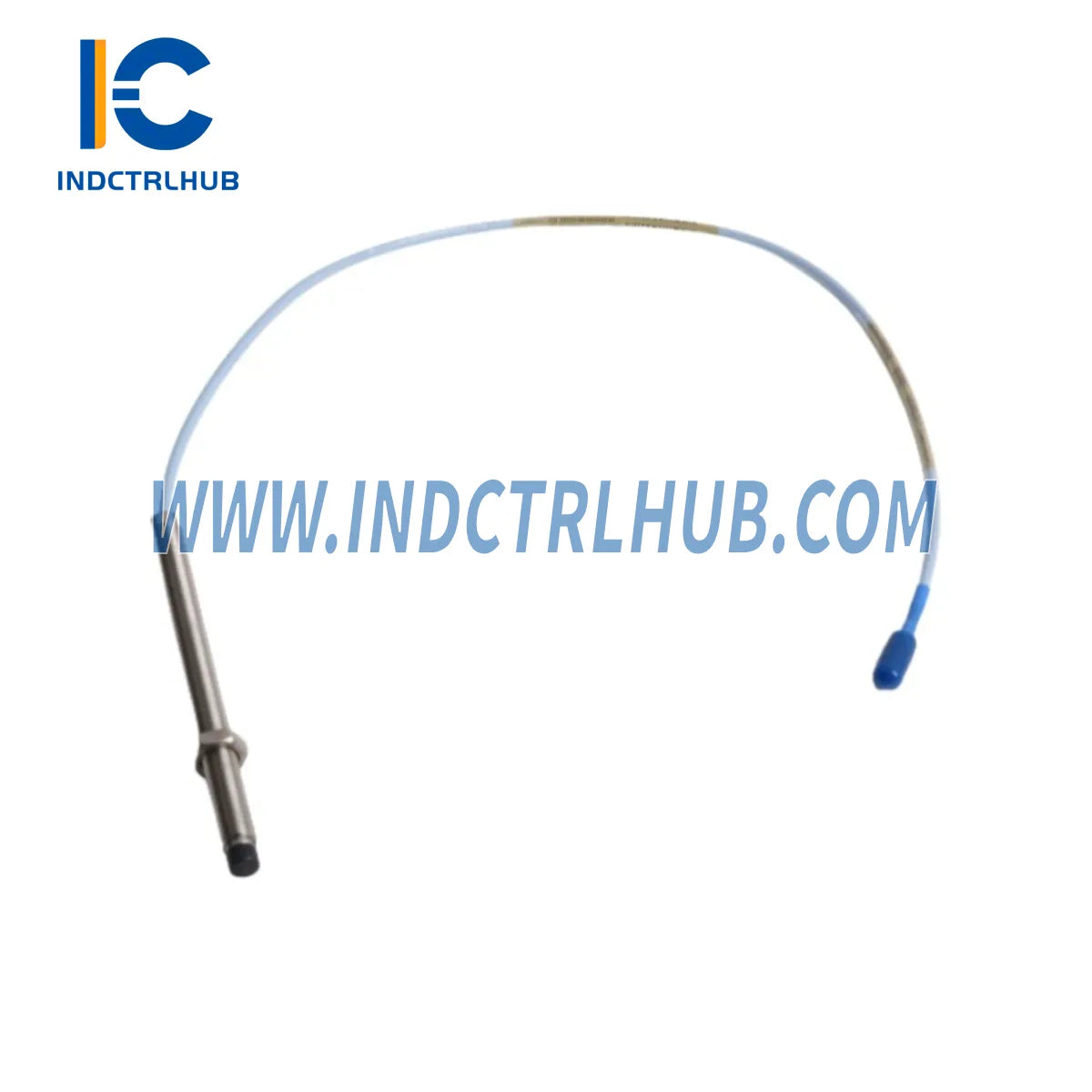

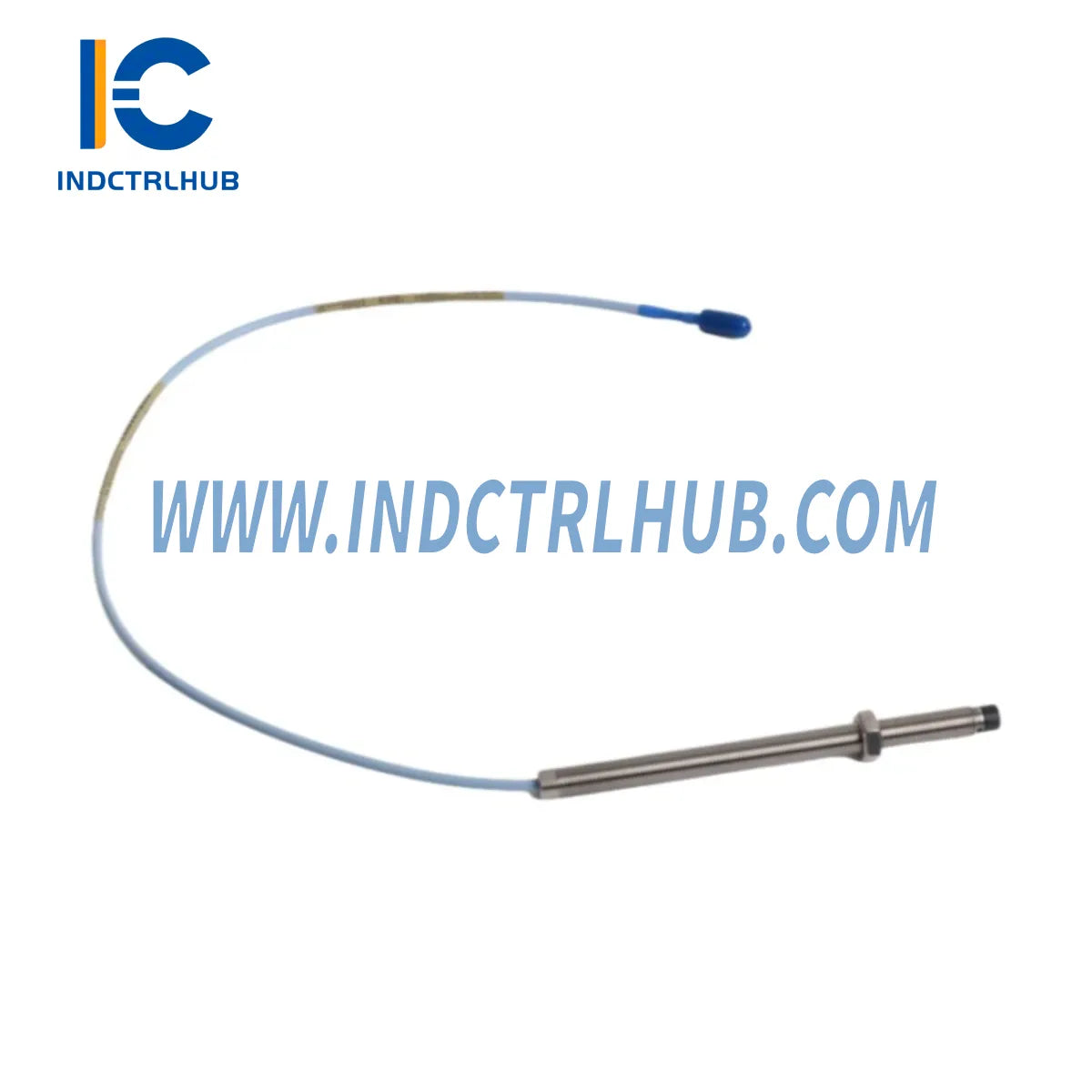

מודול גלאי קרבה מחוזק Bently Nevada 330101-00-55-05-11-00 לסביבות קשות: עמידות תעשייתית מוגדרת מחדש
בעולם הגנת מכונות מסתובבות, מעט רכיבים נושאים אחריות כמו גלאי הקרבה. ה-Bently Nevada 330101-00-55-05-11-00 הוא גלאי קרבה מסוג זרם אדדי שתוכנן לספק מדידה רציפה, ללא מגע, של רטט ומיקום הציר בסביבות תעשייתיות תובעניות – מפלטפורמות נפט ימיות ועד למכרות תת-קרקעיים. כאשר חיישנים רגילים נכשלים תחת עומס תרמי, חשיפה כימית או הפרעות אלקטרומגנטיות, מודול מחוזק זה שומר על שלמות המדידה, ומגן על נכסים קריטיים ועל הצוות התלוי בהם.
עוצב כחלק מסדרת Bently Nevada 3300 XL, ה-330101-00-55-05-11-00 משתלב בצורה חלקה במערכות ניטור מצב, ומספק נתונים בזמן אמת המאפשרים אסטרטגיות תחזוקה חזויות. המבנה החזק והאמינות המוכחת בשטח הופכים אותו לבחירה מועדפת עבור מהנדסי בטיחות וצוותי אמינות הפועלים באזורים מסוכנים Zone 1 ו-Zone 2.
טבלת מפרטים עמידים
| פרמטר | מפרט |
|---|---|
| מספר חלק / SKU | 330101-00-55-05-11-00 |
| סדרה | מערכת חיישני קרבה Bently Nevada 3300 XL |
| סוג הגלאי | גלאי קרבה לא מגע מסוג זרם אדדי |
| קוטר הקצה | 5 מ"מ |
| אורך כבל | 5 מ' (16.4 רגל) |
| כבל הארכה | 11 מ' (36 רגל) |
| טמפרטורת הפעלה | -35°C עד +177°C (-31°F עד +351°F) |
| רגישות | 7.87 וולט/מ"מ (200 מ"ו/מיל) |
| טווח ליניארי | 0.25 מ"מ עד 2.26 מ"מ (10 עד 89 מיל) |
| חומר המטרה | פלדת AISI 4140 (סטנדרט) |
| דירוג אזור מסוכן | תואם ATEX / IECEx אזור 1 ואזור 2 |
| הגנת כניסה | IP67 (אטום לאבק, עמיד בטבילה) |
| עמידות להפרעות אלקטרומגנטיות (EMI/RFI) | כבל קואקסיאלי מבודד באיכות גבוהה |
| אחריות | אחריות ל-12 חודשים – מכסה פגמים בייצור וסטיות בביצועים |
| מדינת ייצור | ארצות הברית |
פתרונות הגנה מקיפים
פריסת ה-330101-00-55-05-11-00 בארכיטקטורת הגנה מלאה למכונות דורשת יותר מחיישן יחיד. עבור סביבות אזור מסוכן Zone 2, יש להרכיב את גלאי הקרבה הזה בתוך מארז מדורג כראוי ולשלבו עם חומרת ניטור והגנה משלימה כדי להבטיח עמידה בדרישות הבטיחות בכל המערכת.
להתקנות מבוססות מדף, מארז מערכת Bently Nevada 3500/05 Mini Rack עם 7 חריצים להרכבה על לוח מספק מארז קומפקטי ומסודר ששומר על מודולי המעקב שלכם מאורגנים ומוגנים בסביבת חדר בקרה. לפריסות בקנה מידה גדול יותר שדורשות מדף מערכת מלא, מדף מערכת Bently Nevada 138945-01 3500/05 מציע קיבולת מורחבת להתקנות ניטור רטט רב-ערוציות.
הגנה על המנוע חשובה באותה מידה בסביבות מסוכנות. ריליי הגנת מנוע תרמיסטור ABB CM-MSE 1SVR550800R9300 מגן על מנועי ההנעה מפני עומס יתר תרמי – מצב כשל נפוץ באזורים עם טמפרטורות סביבה גבוהות שבהם גם חיישן הקרבה שלכם בסיכון. השלימו זאת עם ריליי ניטור תלת-פאזי ABB CM-MPS.43 1SVR630884R4300 לזיהוי חוסר איזון פאזה וחריגות במתח שעלולות לפגוע בשלמות אות חיישן הקרבה.
ניהול תרמי של ארונות הוא בלתי ניתן לויתור במארזים סגורים באזורים מסוכנים. מערכת מאוורר ארון Honeywell 51303940-150 MU-FAN611 ו- מערכת מאוורר עם אזעקה Honeywell 51303940-200 (230VAC) שומרים על טמפרטורות הפעלה בטוחות בתוך ארונות DCS ומעקב, ומונעים סטייה באותות שנגרמת מחום במערכת חיישני הקרבה שלכם. להתקנות TDC 3000 בצפיפות הגבוהה ביותר, מערכת מאוורר ארון עם אזעקה Honeywell 51303940-250 מספקת קיבולת זרימת אוויר משופרת.
למטרות הגנה על מעבד בקרת בטיחות קריטית, מארז מעבד בקרת מנהל בטיחות Honeywell FC-CPCHAS-0001 מגן על פותרי הלוגיקה הפועלים על אותות ההפסקה של גלאי הקרבה שלך. בקרת האקלים במארז משודרגת עוד יותר על ידי תרמוסטט מכני Triconex SK3110000, המספק ויסות טמפרטורה פסיבי ללא יצירת מקורות הצתה חשמליים נוספים. לבסוף, חריצי נשא שאינם בשימוש במערכת המעקב שלך צריכים להיות אטומים עם כיסוי מגן Emerson VE6101 Carrier Blank Cap לשמירת שלמות המארז ומניעת חדירת זיהומים.
יישום בתשתיות קריטיות
גלאי הקרבה 330101-00-55-05-11-00 מופעל במגזרים התובעניים ביותר של תשתיות קריטיות, שבהן השבתה בלתי מתוכננת נושאת השלכות כספיות ובטיחותיות.
נפט וגז – מקורות ומעגל ביניים: בפלטפורמות ימיות ובתחנות מדחסים יבשתיות, גלאי זה מנטר רטט רדיאלי של הציר ומיקום צירי במדחסי גז, טורבינות ומשאבות. בסביבות רוויות באדי פחמימנים, אישור ATEX/IECEx Zone 1 מבטיח שהוא יכול לפעול מבלי להפוך למקור הצתה. מפעילים מסתמכים על הפלט הרציף שלו כדי לזהות חוסר יציבות ברוטור, בלאי מיסבים ופגיעה באטמים לפני שמתרחש כשל קטסטרופלי.
כרייה – פעולות תת-קרקעיות ושטחיות: בכרייה תת-קרקעית, מאווררי אוורור, מערכות הרמה ומטחנות עיבוד עפרות פועלות בסביבות מלאות באבק פחם, סיליקה ולחות. גוף הגלאי בעל דירוג IP67 עמיד בפני חדירת חלקיקים ועיבוי, בעוד שטווח הטמפרטורות הרחב שלו מתאים לקיצוניות התרמית הנמצאת בין פעולות על פני השטח לעומק. תוכניות תחזוקה חזויה המבוססות על גלאי זה הראו הפחתות של 30–5% בזמן השבתה בלתי מתוכנן במכרות גדולים.
ייצור חשמל – טורבינות קיטור וגז: טורבינות בקנה מידה תעשייתי דורשות זמני תגובה תת-מילישניות לאותות הפסקת רטט. הרגישות הגבוהה של 330101-00-55-05-11-00 (7.87 וולט/מ"מ) וטווח המדידה הליניארי שלה מספקים את הרזולוציה הנדרשת על ידי מערכות ההגנה על הטורבינה כדי להבחין בין רטט תפעולי רגיל לבין תחילת חיכוך להבים או כשל במיסבים.
שאלות נפוצות על אבטחה ואיכות
שאלה: מה מכסה אחריות 12 החודשים?
תשובה: האחריות מכסה את כל פגמי הייצור, כשלי רכיבים, וסטיות בביצועים מהנתונים שפורסמו בתנאי הפעלה רגילים. היא כוללת החלפה או תיקון חינם של הגלאי, הכבל, והרכבת המחבר. נזק הנגרם מהתקנה לא נכונה, חריגה מטמפרטורת ההפעלה המותרת, או פגיעה פיזית אינו כלול.
שאלה: האם ה-330101-00-55-05-11-00 מאושר לשימוש באזורים מסוכנים ATEX Zone 1?
תשובה: כן. גלאי זה נושא אישורי ATEX ו-IECEx לשימוש באזור מסוכן Zone 1 (גז) ו-Zone 2. תמיד אמתו את כל תיעוד האישורים מול סיווג האזור באתר שלכם לפני ההתקנה.
שאלה: כיצד אני מאמת את אותנטיות המוצר ומונע גלאי קרבה מזויפים?
תשובה: כל היחידות המסופקות על ידי Industrial Control Hub מגיעות דרך שרשראות אספקה מאומתות וכוללות תיעוד יצרן מקורי. אנו מספקים רשומות מעקב לפי בקשה. גלאי קרבה מזויפים הם סיכון ידוע בשוק המשני – תמיד בקשו תעודות כיול ואימות מספר חלק.
שאלה: האם ניתן להשתמש בגלאי זה עם מדי Proximitor של צד שלישי, או רק עם מערכות Bently Nevada?
תשובה: ה-330101-00-55-05-11-00 מותאם לשימוש עם מדי Proximitor מדגם Bently Nevada 3300 XL. למרות שעקרון זרם האדי הוא אוניברסלי, כיול הרגישות וטווח הקווני מותאמים לאלקטרוניקת הנהג של Bently Nevada. שימוש עם מדי צד שלישי עשוי לדרוש כיול מחדש ואינו מכוסה באחריות.
שאלה: מהו זמן האספקה למוצר זה?
תשובה: זמן אספקה סטנדרטי הוא 3 ימי עסקים ליחידות במלאי. להזמנות בכמויות גדולות או דרישות מזורזות, פנו ישירות לצוות המכירות שלנו לאישור זמינות.
שאלה: האם Industrial Control Hub מספקת תמיכה טכנית להתקנה והפעלה?
תשובה: כן. צוות הטכני שלנו מספק הדרכה לפני מכירה לשימוש, תיעוד התקנה, ותמיכה בהפעלה לאחר המכירה. אנו יכולים גם לסייע בשאלות אינטגרציה של מערכות הקשורות למערכות ניטור Bently Nevada 3500 Series.
