Product Description
מודול טרנסדוסר קרבה מחוזק Bently Nevada 330101-00-23-05-02-00 לסביבות קשות

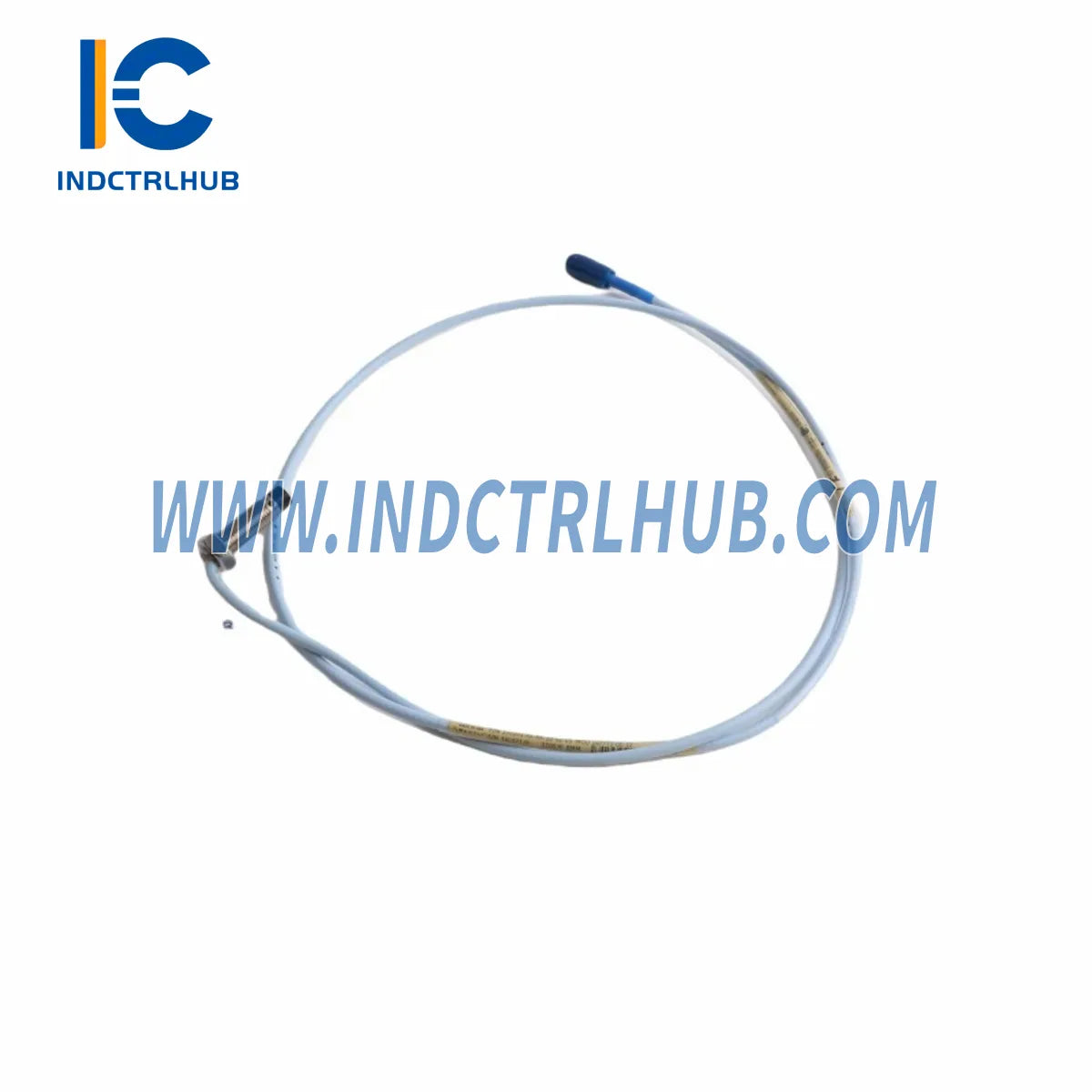

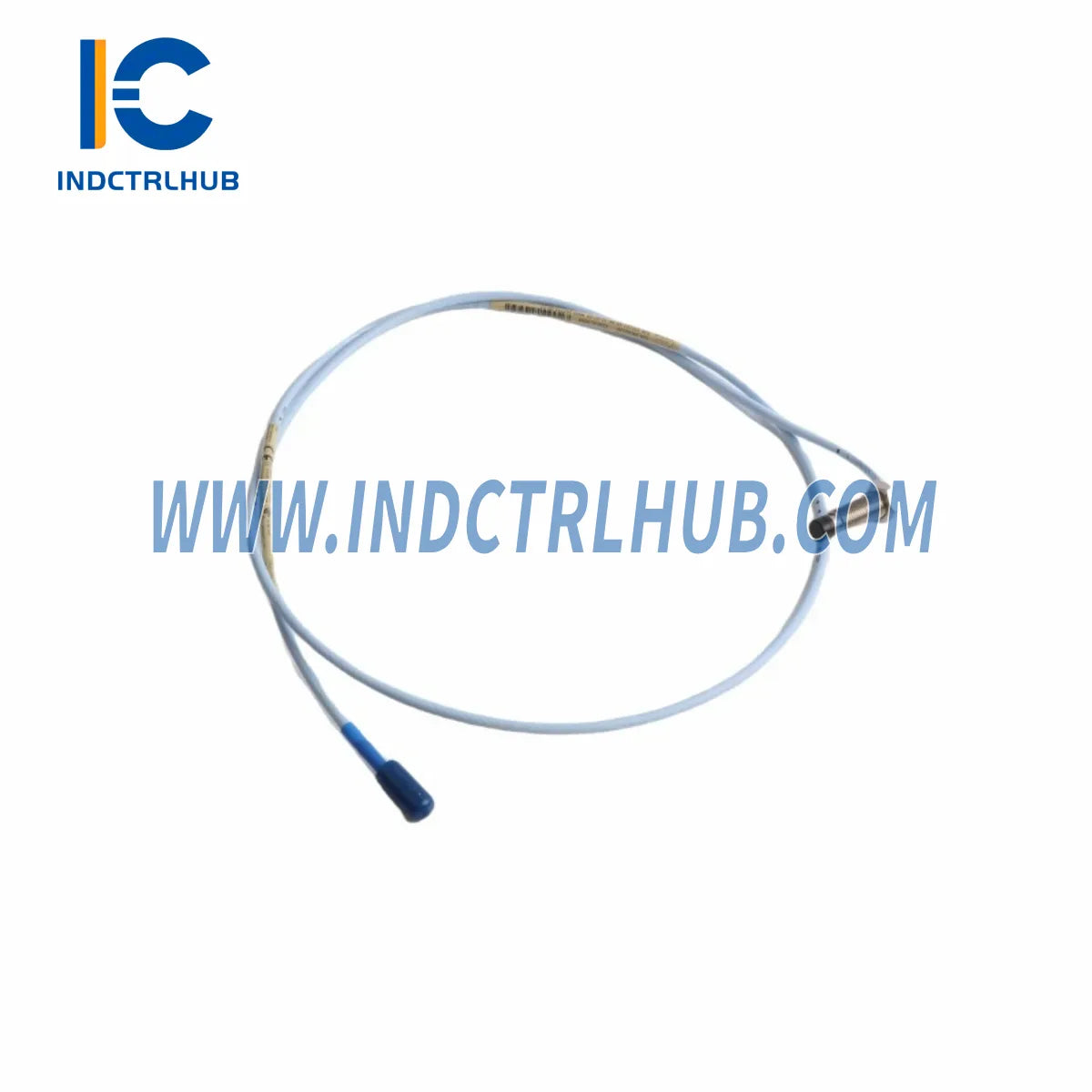

ה-Bently Nevada 330101-00-23-05-02-00 היא מערכת טרנסדוסר קרבה תעשייתית המיועדת לספק ניטור רטט ומיקום מדויק ומתמשך בסביבות תפעול תובעניות במיוחד. מיועדת למכונות מסתובבות בענפי הנפט והגז, הפטרוכימיה והכרייה, מודול זה מספק נתוני תזוזת ציר בזמן אמת שעליהם מסתמכים מהנדסי בטיחות וצוותי אמינות – גם בתנאי טמפרטורה קיצוניים, חשיפה לכימיקלים והפרעות אלקטרומגנטיות. עם אחריות ל-12 חודשים ועמידה מלאה בתקני בטיחות בינלאומיים, הוא אבני היסוד של כל ארכיטקטורת ניטור מצב אמינה.
טבלת מפרטים עמידים
| פרמטר | מפרט |
|---|---|
| מספר קטלוגי / חלק | 330101-00-23-05-02-00 |
| יצרן | Bently Nevada (בייקר יוז) |
| סוג מוצר | מערכת טרנסדוסר קרבה |
| טווח חישה | טווח חישה 2.36 מ"מ (93 מיל) |
| אות פלט | 24 VDC סטנדרטי (Bently Nevada) |
| טמפרטורת הפעלה | מ-35°C עד +121°C (מ-31°F עד +250°F) |
| דרגת הגנה | IP67 – אטום לאבק ועמיד לטבילה |
| אורך כבל | כבל משוריין אינטגרלי באורך 5 מ' (16.4 רגל) |
| סוג מחבר | מנעול בייטון MIL-C-5015 |
| עמידה בתקנים | API 670, CE, RoHS |
| אחריות | 12 חודשים – חלקים ועבודה |
| מדינת ייצור | ארצות הברית |
פתרונות הגנה מקיפים
פריסת 330101-00-23-05-02-00 באזורים מסוכנים או קריטיים לבטיחות דורשת אסטרטגיית הגנה רב-שכבתית. לאזורים מסווגים כ-Zone 2, יש לשמור על שלמות האות מהחיישן לחדר הבקרה – כלומר כל רכיב בשרשרת האות חייב להיות מותאם לסביבה.
- שלב עם טרמינל מבודד בטיחות פנימית Bently Nevada 1701/06 141377-01 לבידוד גלווני של לולאת הטרנסדוסר ומניעת הגעת אנרגיה מסוכנת למכשיר השדה.
- הוסף את
לעיבוד אותות בערוץ כפול, המבטיח הגנה מיותרת על רכבות מכונות קריטיות. - האר את כל מערכת המעקב בבטחה באמצעות מודול הארקה בטיחות פנימית Bently Nevada 3500/04-01, המספק התייחסות הארקה מוסמכת כמחסום IS.
- לארכיטקטורות FLEX I/O מרובות אזורים, מחבר מבודד אוטובוס FLEX Ex Allen-Bradley 1797-BIC תומך עד 8 מודולים בטיחותיים אינהרנטית בקטע יחיד של לוח אחורי.
- הגן על נכסים מונעים במנוע המנוטרים על ידי חיישן זה באמצעות ריליי הגנת מנוע תרמיסטור ABB CM-MSE, שמנתק את ההנעה לפני שנזק תרמי יכול להתפשט לציר.
- הגנה מפני זרם יתר במעלה הזרם מסופקת על ידי מפסק מעגל ABB T5L 400 PR221DS-LS, מדורג ל-400 אמפר עם יחידת ניתוק אלקטרונית לזיהוי מדויק של תקלות.
- לשמירה על תקינות לולאת אזעקת אש באותו מתקן, יש לשלב את מודול מבודד קצר Honeywell TC811E1023 כדי למנוע תקלה בודדת שתשבית את כל לולאת הגילוי.
- בטיחות ממשק המפעיל משודרגת באמצעות מודול מפתח הפעלה/עצירה Honeywell 10002/1/2 (NEMA 4X), המספק שליטה בהפעלה/עצירה עם מפתח במארז עמיד לשטיפה.
יישום בתשתיות קריטיות
נפט וגז – רכבות מדחסים במעלה הזרם: בפלטפורמות ימיות ובמתקני עיבוד גז יבשתיים, הדגם 330101-00-23-05-02-00 מנטר רטט צירי רדיאלי במדחסים צנטריפוגליים וטורבינות. גילוי מוקדם של חוסר איזון ברוטור או בלאי במיסבים מונע עצירות בלתי מתוכננות שיכולות לעלות למפעילים עשרות אלפי דולרים לשעה. דירוג IP67 מבטיח פעולה אמינה למרות התזת מלח, עיבוי ואדי פחמימנים.
כרייה – ניטור הנעת מסועים: במכרות פחם תת-קרקעיים ומכרות סלעים קשים, מנועי הנעת המסועים פועלים ברציפות תחת עומס כבד. חיישני קרבה המותקנים על ציר ההנעה מזהים סטייה ואי-יישור לפני שהן מתפתחות לכשל קטסטרופלי. מבנה הכבל המוגן של הדגם 330101-00-23-05-02-00 עמיד בפני פגיעות מכניות בסביבת המכרה, כולל רטט, אבק וחדירת מים מזדמנת.
פטרוכימיה – צירי מערבלי ריאקטור: צירי מערבלים בריאקטורים כימיים פועלים באטמוספירות קורוזיביות עם דרישות מחמירות לאיטום התהליך. קצה הגלאי מפלדת אל-חלד ומעטפת הכבל העמידה לכימיקלים של ה-330101-00-23-05-02-00 מתאימים לניטור טבילה רציף, ומספקים את נתוני מיקום הציר הנדרשים למערכות אינסטרומנטציה בטיחותית מדורגות SIL (SIS).
שאלות נפוצות על אבטחה ואיכות
- שאלה 1: מה מכסה הערבות ל-12 חודשים?
- הערבות מכסה את כל פגמי הייצור בחומרים ובעבודת היד למשך 12 חודשים ממועד המשלוח. היא כוללת תיקון או החלפה חינמית לפי שיקול דעתנו. נזק פיזי שנגרם מהתקנה לא נכונה או הפעלה מחוץ לתנאים המוגדרים אינו כלול.
- שאלה 2: האם ה-330101-00-23-05-02-00 עומד בדרישות API 670?
- כן. ה-330101-00-23-05-02-00 תוכנן ונבדק לעמידה בדרישות תקן API 670 (מערכות הגנת מכונות), התקן התעשייתי למערכות חיישני קרבה המשמשות בציוד מסתובב קריטי.
- שאלה 3: האם ניתן להשתמש בממיר זה באזורים מסווגים לפי ATEX או IECEx?
- ה-330101-00-23-05-02-00 מיועד לשימוש בשילוב עם מחסומי בטיחות פנימיים מוסמכים (כגון מבודד Bently Nevada 1701/06) להשגת תאימות לאזור ATEX/IECEx 1 או 2. יש תמיד לאמת את אישור הלולאה המלא עם מהנדס הבטיחות שלכם לפני ההתקנה.
- שאלה 4: כיצד אני מאמת את אותנטיות המוצר?
- כל היחידות המסופקות על ידי Industrial Control Hub מגיעות מערוצי הפצה מורשים או ישירות מעודפי יצרן (OEM). כל יחידה נשלחת עם תווית יצרן מקורית, וכאשר קיימת, עם תיעוד בדיקות מפעל. צרו קשר בכתובת [email protected] לקבלת רשומות מעקב.
- שאלה 5: מהו זמן האספקה עבור קוד מוצר זה?
- זמן אספקה סטנדרטי הוא 3–7 ימי עסקים ליחידות במלאי. להזמנות בכמויות גדולות או דרישות מזורזות, פנו לצוות המכירות שלנו לקבלת לוח זמנים מאושר למשלוח.
- שאלה 6: האם קיימת תמיכה טכנית לאחר הרכישה?
- כן. צוות ההנדסה שלנו מספק ייעוץ יישומי לפני המכירה ותמיכה טכנית לאחר המכירה באמצעות דוא"ל וטלפון. אנו יכולים לסייע באימות התקנה, כיול אותות ואינטגרציה עם מדפי ניטור Bently Nevada 3500 Series.
