Product Description

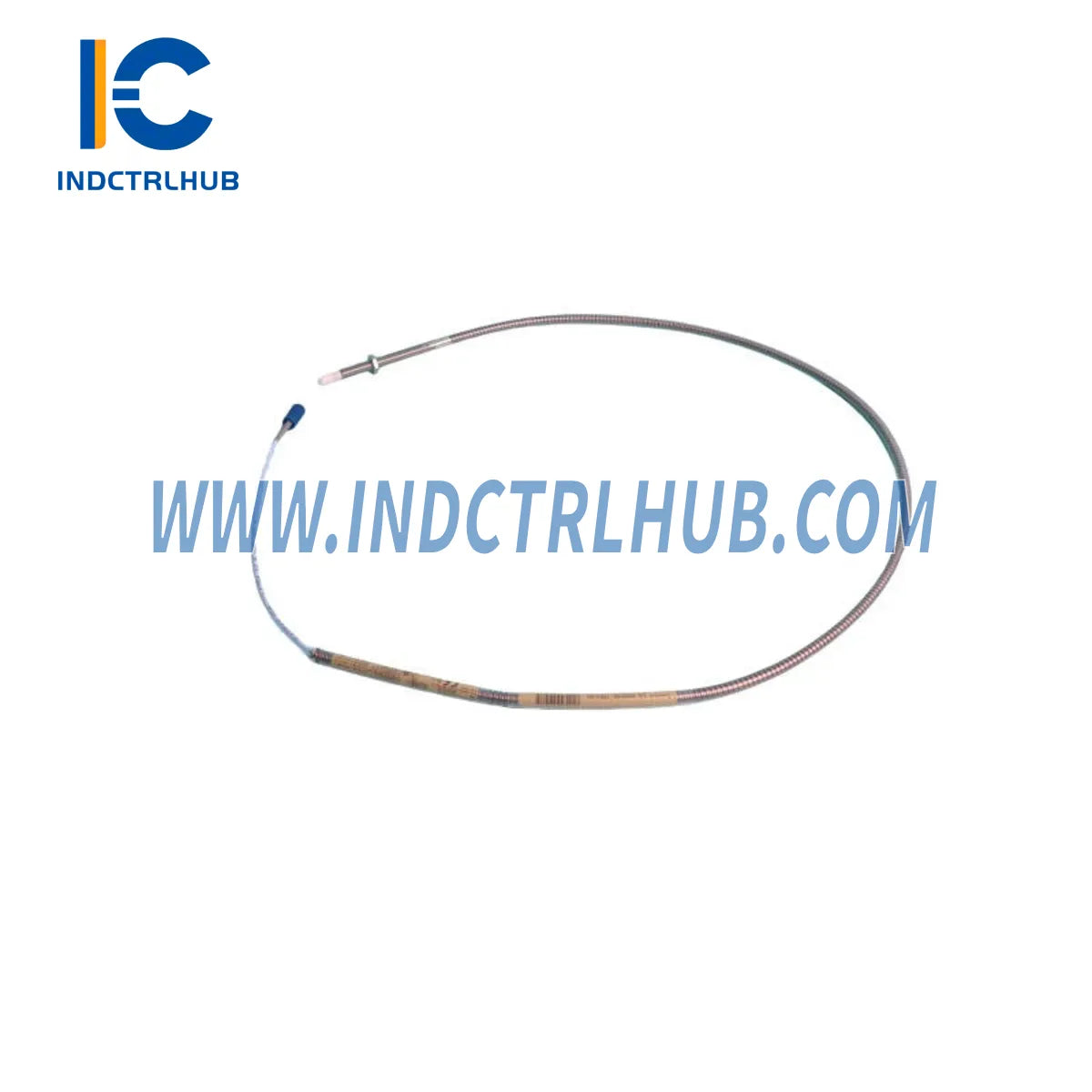

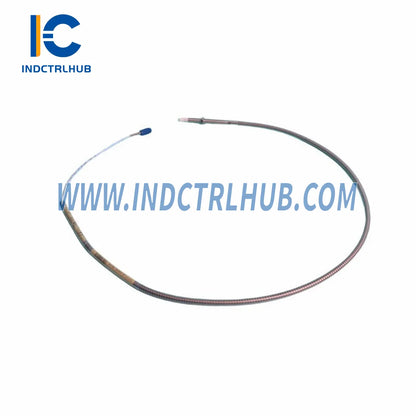

פתרון החלפה/שדרוג Bently Nevada 330904-00-19-50-02-00 לסדרת גלאי הקרבה 3300 XL NSv: מהונדס למעבר חלק
ה-Bently Nevada 330904-00-19-50-02-00 הוא מערכת גלאי קרבה מדויקת ומהונדסת לסדרת 3300 XL NSv. בין אם אתם מפסיקים להשתמש בחיישנים מיושנים או מחדשים ארכיטקטורת ניטור רטט ישנה, יחידה זו מספקת דרך שדרוג מאומתת לשימוש ישיר – תוך שמירה על טופולוגיית החיווט הקיימת, תשתית עיבוד האותות ונקודות האינטגרציה עם DCS, ומביאה את מערכת ההגנה על המכונות שלכם לסטנדרטים העדכניים ביותר.
מעוצב למכונות מסתובבות בייצור חשמל, נפט וגז, פטרוכימיה וסביבות תעשייתיות כבדות, ה-330904-00-19-50-02-00 מתמודד עם הבעיות הנפוצות ביותר במעבר מגלאים ישנים: סטייה באות, אי-התאמה של מחברים ופערים בתיעוד. עם פלט מכויל במפעל ותאימות מלאה למערכת 3300 XL NSv, יחידת ההחלפה הזו מקצרת את זמן ההתקנה ומבטלת את הצורך בהנדסה מחדש יקרה.
תכונות מרכזיות ויתרונות
- ? החלפה ישירה של SKU: 330904-00-19-50-02-00 הוא תחליף מאומת לקונפיגורציות גלאי קרבה מסדרת 3300 XL NSv שהגיעו לסוף חייהן – אין צורך בכיול מחדש של האות ברוב ההתקנות.
- ? פלט מכויל במפעל: נשלח מכויל מראש לפי מפרטי מערכת Bently Nevada 3300 XL NSv, מקצר את זמן ההתקנה באתר לפחות מ-2 שעות בהתקנות סטנדרטיות.
- ? תאימות רחבה לחומרים: מותאם לחומרי מטרה מפלדה וברזל; מתאים לקוטר צירים מ-50 מ"מ עד 500 מ"מ.
- ? מבנה בדרגת תעשייה: מארז מדורג IP67, מתאים לטמפרטורות סביבתיות מ-40-°C עד 85+°C, מתאים לסביבות מפעל קשות.
- ? אחריות ל-12 חודשים: כל יחידה נשלחת עם אחריות מלאה של 12 חודשים המכסה פגמים בייצור ותקינות כיול.
- ? זמן אספקה מהיר: יחידות במלאי זמינות למשלוח באותו שבוע; משלוח מזורז זמין לחלונות תחזוקה קריטיים.
תסריטי יישום
- טורבינות לייצור חשמל: החלפת גלאי קרבה שחוקים בטורבינות קיטור או גז ללא שינוי בחיווט המוניטור Proximitor? הקיים – קריטי לחלונות עצירה מתוכננים שבהם כל שעה חשובה.
- רכבות מדחסים (נפט וגז): שדרג חיישני סדרת 3300 הישנים על מדחסים צנטריפוגליים או רסיפרוקטים תוך שמירה על תאימות ל-API 670.
- ניטור משאבות ומאווררים: שדרג מערכות טרנסדוסר קרבה ישנות בציוד מסתובב במתקני המשנה עם מינימום עומס הנדסי.
- תגוביות פטרוכימיות: שמור על ניטור רטט רציף במהלך עצירות חלקיות על ידי החלפה חמה של יחידות טרנסדוסר בודדות.
- פלטפורמות ימיות ומחוץ לחוף: מבנה עמיד בפני קורוזיה תומך בפריסה בסביבות לחות גבוהה ומלוחות.
פרמטרים טכניים ומדריך בחירה
| פרמטר | 330904-00-19-50-02-00 (חדש) | 3300 XL NSv ישן (ישן) |
|---|---|---|
| סדרה | 3300 XL NSv | 3300 XL NSv (גרסה קודמת) |
| אורך גלאי | 19 מ"מ (לפי סיומת SKU) | משתנה לפי תצורת המערכת הישנה |
| אורך כבל | 5.0 מ' (לפי סיומת SKU) | משתנה |
| אות פלט | -18 VDC נומינלי (סטנדרט Bently Nevada) | -18 VDC נומינלי |
| טווח טמפרטורות | -40°C עד +85°C | -35°C עד +80°C (טיפוסי) |
| דירוג IP | IP67 | IP65 (טיפוסי) |
| אחריות | 12 חודשים | פג תוקף / סוף חיים |
| זמינות | במלאי – מוכן למשלוח | הפסקת ייצור |
טיפ לבחירה: אם ההתקנה הקיימת שלך משתמשת בכבל באורך 5 מ' ובמרווח גלאי של 19 מ"מ, הדגם 330904-00-19-50-02-00 מתאים ישירות. עבור אורכי כבלים לא סטנדרטיים, ראה את אפשרויות כבל ההארכה למטה.
פתרונות שדרוג חלקים
כאשר מחליפים את טרנסדוסר הקרבה הישן שלך ב- 330904-00-19-50-02-00, הגירה מלאה בדרך כלל כוללת עדכון של מספר רכיבים מקושרים כדי להבטיח שלמות האות ועמידה בדרישות המערכת. להלן הרכיבים הנדרשים ביותר במהלך שדרוג 3300 XL NSv:
- ?? גלאי במתלה הפוך (M10¡Á1, 5m): אם ההתקנה שלך משתמשת בתצורת מתלה הפוך, עדכן לגלאי במתלה הפוך Bently Nevada 330907 3300 NSv | M10¡Á1 5m כדי לשמור על תאימות מכנית.
- ?? גלאי קרבה NSv במתלה הפוך: עבור התקנות הדורשות את סדרת 330906, ודא שגלאי הקרבה Bently Nevada 330906-02-12-05-02-00 3300 NSv במתלה הפוך נמצא ברמת הגרסה הנכונה לפני הזיווג עם הטרנסדוסר החדש.
- ?? כבל הארכה (4 מ' ממוגן, 3300 XL): כאשר ה-330904-00-19-50-02-00 מותקן במיקומים שדורשים הארכת כבל נוספת, ה-Bently Nevada 330130-040-03-CN כבל הארכה | 3300 XL 4 מ' ממוגן מספק פתרון ממוגן ומוגן המותאם לאותם תנאי סביבה.
- ?? כבל הארכה (8 מ', 25 מ"מ, 3300 XL): לריצופים ארוכים יותר באולמות טורבינות גדולים או מחסני מדחסים, השתמש יחד עם ה-Bently Nevada 330854-080-24-CN כבל הארכה | 3300 XL 25 מ"מ 8 מ'.
- ?? כבל הארכה NSv (6.5 מ'): ניתוב כבלים ייעודי ל-NSv צריך להשתמש ב-Bently Nevada 330930-065-00-CN כבל הארכה | 3300 NSv 6.5 מ' כדי לשמור על מפרטי אות NSv.
- ?? כבל NSv (הארכה 6 מ'): לחלופין, ה-Bently Nevada 330930-060-00-05 כבל NSv | הארכה 6 מ' מתאים להתקנות שבהן ריצוף של 6 מ' הוא הסטנדרט.
- ?? מוניטור Proximitor (4-ערוצי, 3500/40M): אם גם השלדה של המוניטור שלך צריכה החלפה, ה-Bently Nevada 3500/40M מוניטור Proximitor | מודול קלט/פלט רטט 4-ערוצי הוא המוניטור המומלץ למערכות חיישני 3300 XL NSv.
- ?? מוניטור סייסמי Proximitor (3500/42M, 176449-02): למעקב משולב של רטט רדיאלי וסייסמי, שדרג את המוניטור ל-Bently Nevada 3500/42M מוניטור רטט 176449-02 | 4-ערוצי Proximitor סייסמי.
- ?? מודול קלט/פלט Proximitor (3500/42M, 135489-02): בעת הרחבת קיבולת הערוצים במהלך השדרוג, הוסף את מוניטור Proximitor Bently Nevada 3500/42M 135489-02 | מודול קלט/פלט 4 ערוצים למארז 3500 שלך.
- ?? מודול קלט/פלט רטט Aero GT (3500/44M): עבור יישומי טורבינת גז אירודריבטיביים, יש לוודא כי מודול קלט/פלט רטט Bently Nevada 3500/44M 126623-01 Aero GT מעודכן לקושחה התואמת לפלט הגלאי 330904-00-19-50-02-00.
שאלות נפוצות להנחיות שדרוג
שאלה 1: האם ניתן להחליף את הגלאי הישן 3300 XL NSv בדגם 330904-00-19-50-02-00 ללא חיווט מחדש של תיבת הצמתים?
תשובה: ברוב ההתקנות הסטנדרטיות, כן. הדגם 330904-00-19-50-02-00 משתמש באותו סידור פינים וקוטביות אות כמו סדרת 3300 XL NSv הישנה. יש לוודא את תיוג הטרמינלים בתיבת הצמתים הקיימת מול דיאגרמת החיווט של 330904 (זמינה לפי בקשה) לפני ההתקדמות. אם ההתקנה שלך משתמשת בתצורת מיגון לא סטנדרטית, פנה לצוות הטכני שלנו לסקירת חיווט מותאמת לאתר.
שאלה 2: האם עלי להגדיר מחדש את מוניטור Proximitor? לאחר התקנת הדגם 330904-00-19-50-02-00?
תשובה: לא נדרשת תצורה מחדש למוניטורים 3500/40M או 3500/42M שכבר מוגדרים לקלטי 3300 XL NSv. רגישות הפלט (-7.87 וולט/מ"מ) זהה לזו של היחידה הישנה. אם אתה עובר מגרסה שאינה NSv של 3300 XL, ייתכן שתידרש התאמת רגישות בתצורת המוניטור — הצוות שלנו יכול לספק את ערכי הפרמטר המדויקים.
שאלה 3: האם הדגם 330904-00-19-50-02-00 יתאים לאותו מחזיק גלאי כמו היחידה הישנה?
תשובה: הדגם 330904-00-19-50-02-00 משתמש בברגה סטנדרטית M10¡Á1 עם אורך גלאי פעיל של 19 מ"מ. יש לאשר את מפרט הברגה של מחזיק הגלאי הקיים לפני ההתקנה. אם המחזיק שלך משתמש בברגה עם צעד שונה, גלאי הרכבה הפוכה 330907 עשוי להתאים יותר למחזיקים עם הרכבה הפוכה.
שאלה 4: באיזו אורך כבל הארכה עלי להשתמש עם הדגם 330904-00-19-50-02-00?
ת: ה-330904-00-19-50-02-00 כולל כבל אינטגרלי באורך 5 מ'. אם המוניטור Proximitor? שלך נמצא במרחק של יותר מ-5 מ' מהגלאי, הוסף כבל הארכה מדורג NSv. לריצות עד 6 מ', השתמש ב330930-060-00-05 כבל NSv | הארכה של 6 מ'. לריצות עד 6.5 מ', השתמש ב330930-065-00-CN כבל הארכה | 3300 NSv 6.5 מ'. אורך הכבל הכולל במערכת לא יעלה על המקסימום שצוין על ידי Bently Nevada למערכת 3300 XL NSv.
ש5: האם ה-330904-00-19-50-02-00 תואם לדרישות הגנת מכונות API 670?
ת: כן. ה-330904-00-19-50-02-00 מיועד לפעול בתוך מערכת Bently Nevada 3300 XL NSv, הנפוצה בהתקנות הגנת מכונות התואמות ל-API 670. עיין בתיעוד API 670 של האתר שלך כדי לאשר את תצורת הערוץ ודרישות נקודת האזעקה.
ש6: איזה מרחב פיזי נדרש להתקנה?
ת: גוף הגלאי דורש מרחק מינימלי של 25 מ"מ רדיאלית ממרכז הציר להתקנה בטוחה. הכבל האינטגרלי באורך 5 מ' יש לנתב עם רדיוס כפיפה מינימלי של 50 מ"מ כדי למנוע ירידה באות. להתקנות במקומות צפופים, פנה אלינו לקבלת הנחיות ספציפיות ליישום.
אחריות מובטחת
כל יחידה Bently Nevada 330904-00-19-50-02-00 המסופקת על ידי Industrial Control Hub מכוסה באחריות ל-12 חודשים מתאריך המשלוח. אחריות זו כוללת:
- פגמים בייצור בחומרים ובעבודת היד
- שמירת כיול במפעל – אם היחידה לא עומדת במפרט הרגישות שפורסם בתוך 12 חודשים, נחליף או נבצע כיול מחדש ללא תשלום
- החלפת DOA (מת ללא הגעה) תוך 30 יום מקבלת המוצר, עם משלוח מזורז על חשבוננו
תביעות אחריות מטופלות תוך 3 ימי עסקים מקבלת היחידה שהוחזרה. הצוות הטכני שלנו מספק תמיכה בפתרון תקלות לפני ההחזרה כדי למזער החזרות מיותרות וזמן השבתה. אפשרויות אחריות מורחבת (24 חודשים) זמינות – פנה אלינו למחירון.
לשירות אחריות, בקשות לתיעוד טכני או תמיכה בהנדסת יישומים, פנה אלינו בכתובת [email protected] או התקשר +0086 18359243191.
