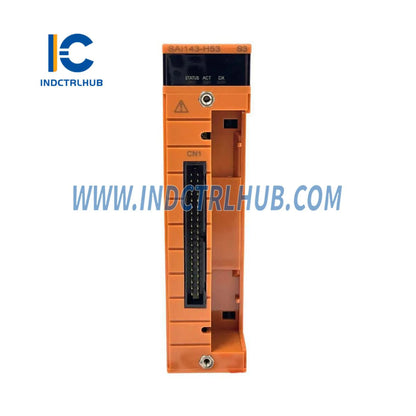

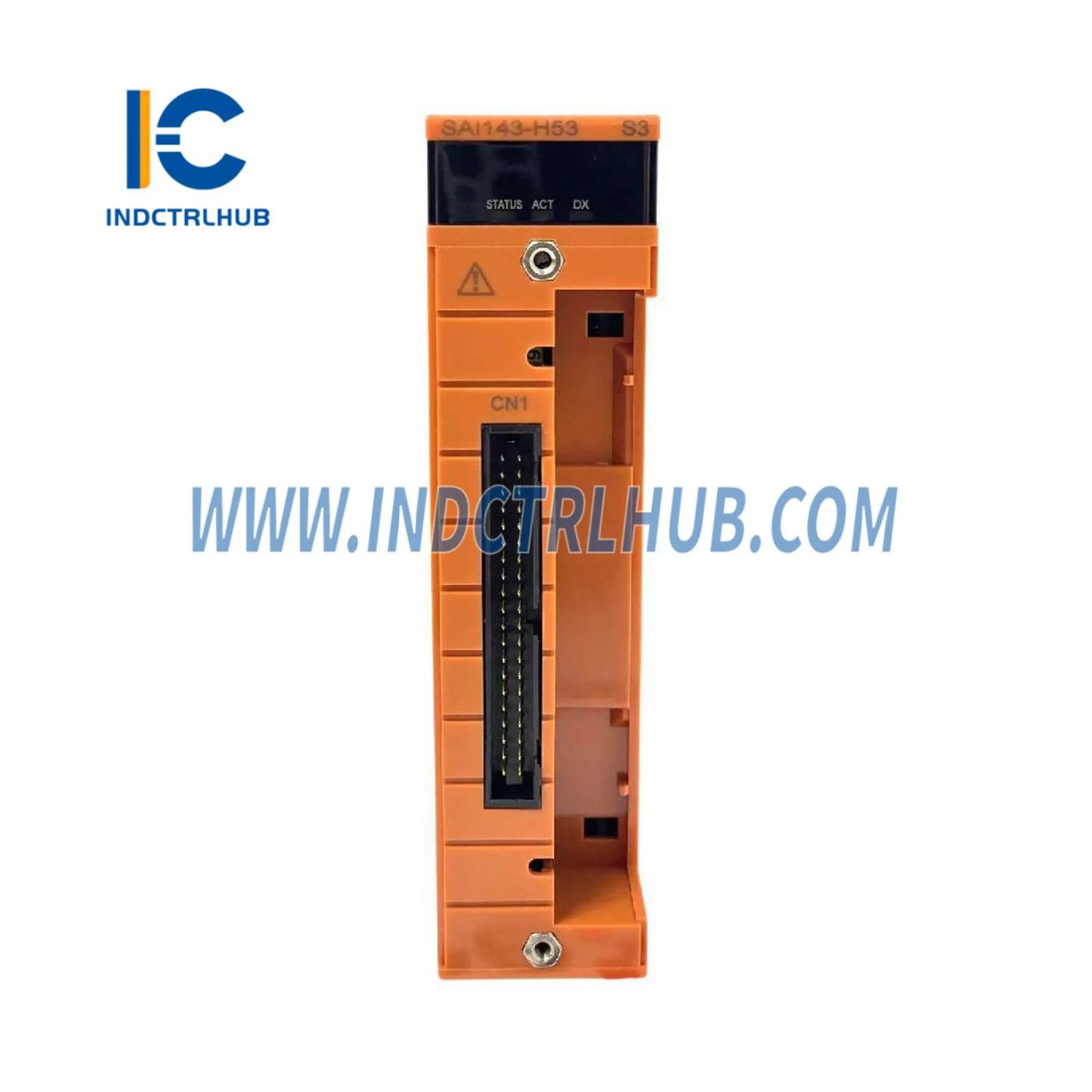

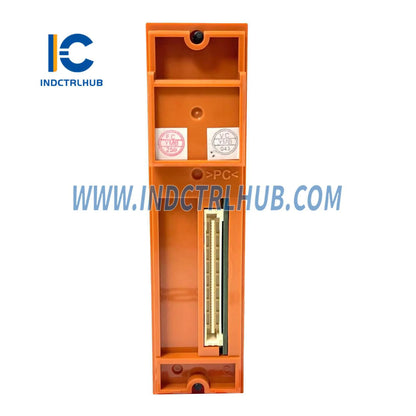

Module d'entrée analogique Yokogawa SAI143-H53 S3
Module d'entrée analogique Yokogawa SAI143-H53 S3
Manufacturer: Yokogawa
Product No.: SAI143-H53 S3
Condition:1000 en stock
Product Type: Module d'entrée analogique
Product Origin: Japan
Payment: T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months
- Assistance 24h/24 et 7j/7
- Retours sous 30 jours
- Expédition rapide
Présentation du produit
Le module d'entrée analogique Yokogawa SAI143-H53 S3 est un composant haute performance conçu pour les systèmes de contrôle industriel Yokogawa__, tels que CENTUM VP ou ProSafe-RS, pour traiter des signaux de 4 à 20 mA provenant d'appareils de terrain comme les transmetteurs. Doté de 16 canaux d'entrée isolés avec communication HART, ce module prend en charge des configurations redondantes doubles pour une fiabilité accrue. Avec une précision nominale de ±16 µA, une fréquence de mise à jour des données de 40 ms, et une alimentation pour transmetteur allant de 16,15 V à 26,4 V, il est optimisé pour une gestion précise des entrées analogiques. Pesant environ 0,34 kg (ou 0,39 kg avec un adaptateur d'interface de câble signal), il inclut la conformité à la norme ISA Standard G3 pour un fonctionnement à des températures de -20 à 70°C, offrant des options de connexion flexibles telles que des bornes à pince de pression, des câbles MIL ou des câbles signal dédiés.
Informations techniques
| Paramètre | Spécifications |
|---|---|
| Fabricant | Yokogawa |
| Modèle/Numéro de pièce | SAI143-H53 S3 |
| Description | Module d'entrée analogique |
| Modèle | SAI143 |
| Nombre de canaux d'entrée | 16 canaux, isolation du module |
| Plage d'entrée nominale | 4 à 20 mA |
| Plage d'entrée admissible | 0 à 25 mA |
| Impédance d'entrée en mode sous tension | 250 Ω + chute de tension de la valeur du courant dans le circuit de protection d'entrée à l'intérieur du module |
| Impédance d'entrée en mode hors tension | 500 kΩ minimum |
| Précision nominale | SAI143-H : ±16 µA (Plage d'entrée de 0,05 à 23 mA) |
| Fréquence de mise à jour des données | 40 ms |
| Dérive de température | ±16 µA/10°C |
| Alimentation de l'émetteur | 16,15 V minimum (à 20 mA) 26,4 V maximum (à 0 mA) (Limite de courant de sortie : 25 mA) |
| Réglage 2/4 fils | Réglage individuel du canal, modifié par des broches de réglage |
| Tension de tenue | 1,5 kV AC entre signal d'entrée et système pendant 1 minute |
| Consommation maximale de courant | Système 5 V : 320 mA Système 24 V : 550 mA |
| Poids | Environ 0,34 kg (0,75 lb) (pour borne de serrage de pression ou câble MIL) Environ 0,39 kg (0,86 lb) (avec adaptateur d'interface câble signal) |
| Connexion externe | Borne à pince de pression, câble MIL, câble signal dédié |
| Supporte PRM | Disponible (SAI143-H) |
| Fonction Marche/Arrêt de l'alimentation de l'émetteur | Disponible en configuration 2 fils, pour les 16 canaux simultanément |
Configuration spécifique
- Modèle/Numéro de pièce : SAI143-H53 S3
- Détails de la configuration :
- Codes suffixes : -H (Avec communication HART), 5 (Pour borne de serrage de pression ou câble MIL sans protection contre l'explosion), 3 (Avec norme ISA G3 et température de -20 à 70°C)
- "S3" n'est pas explicitement listé dans les codes suffixes ; supposé être une variante de style (par ex., S3 vs. S1) ou une faute de frappe, interprété ici comme faisant partie de la configuration standard
