Product Description
Présentation du produit

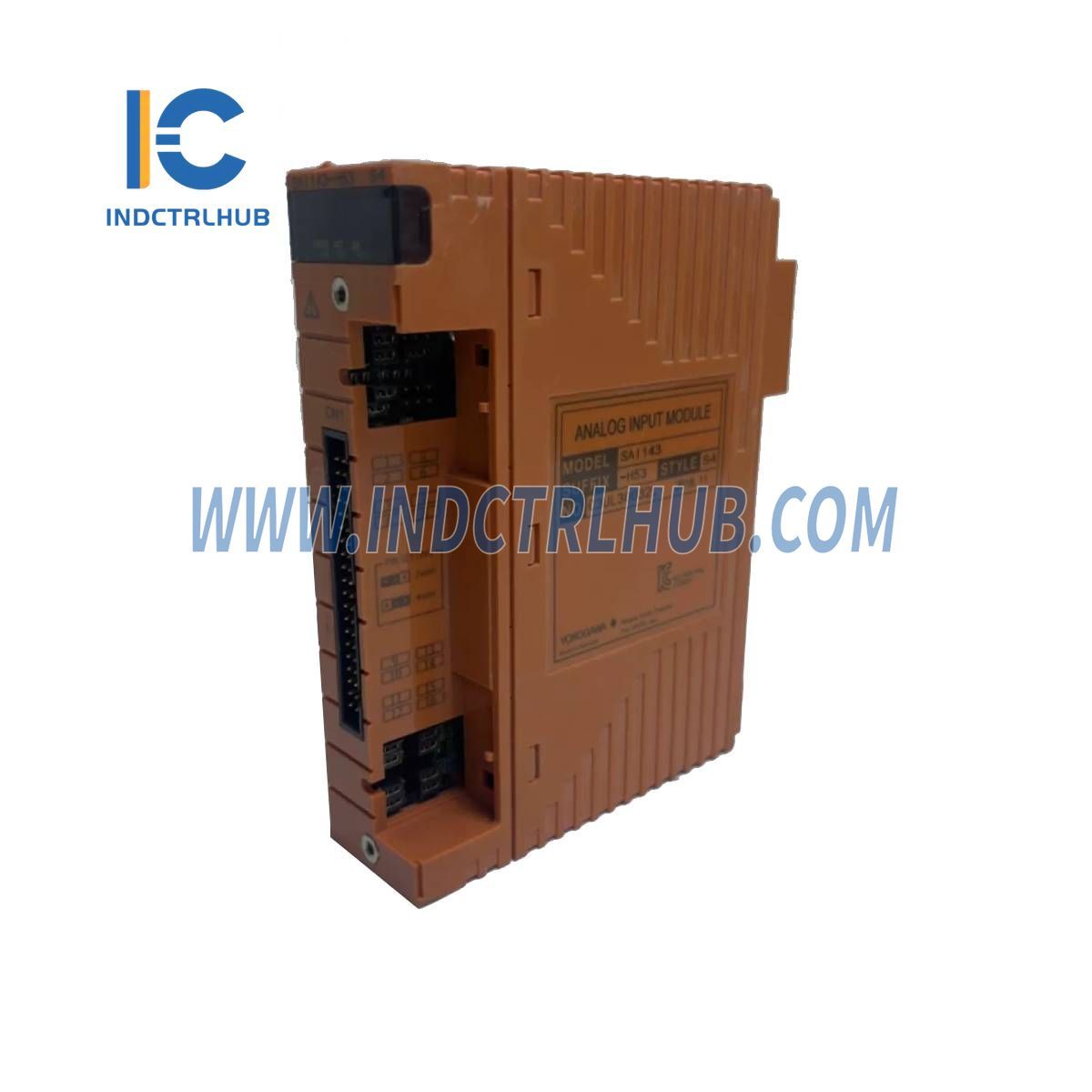

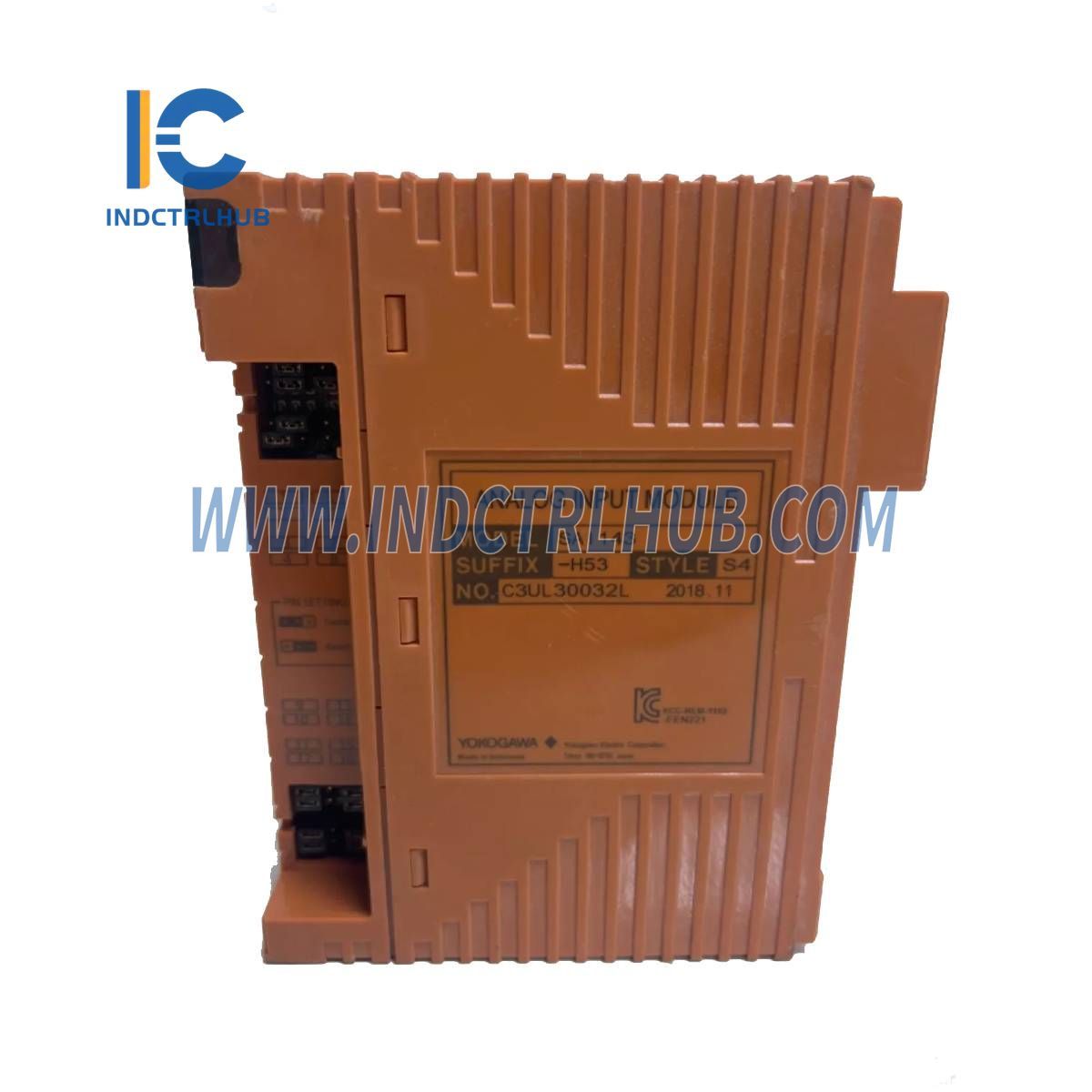

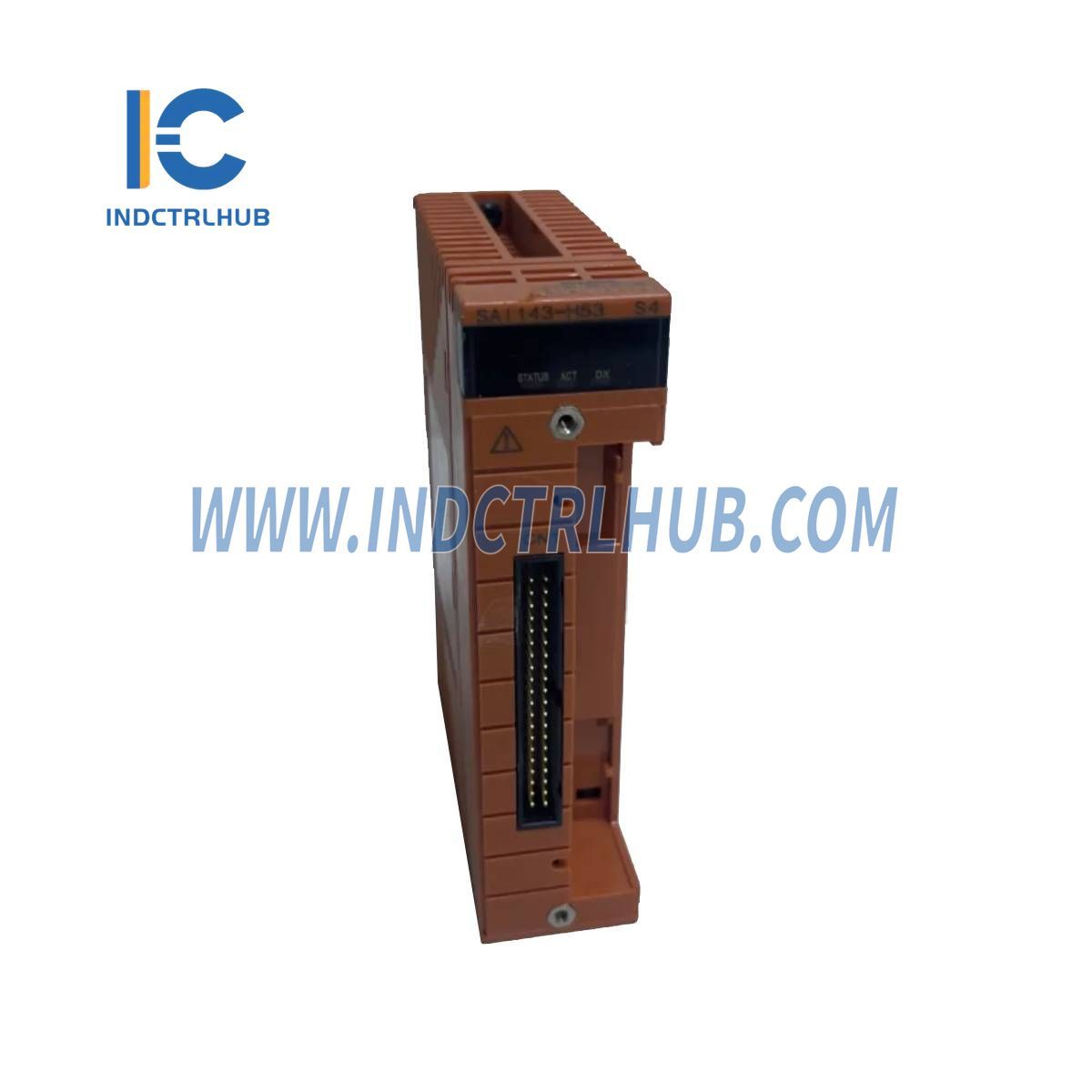

Le Yokogawa SAI143-H53/A4D00 est un module d'entrée analogique conçu pour l'acquisition précise de signaux de courant dans les systèmes de sécurité industrielle. Ce module, faisant partie de la série des modules d'entrée courant, reçoit des signaux de 4 à 20 mA provenant d'appareils de terrain sur 16 canaux isolés et prend en charge des configurations à double redondance. Doté de la communication HART et d'un bornier à pince de pression doublement redondant, il est conçu pour des performances robustes sur les unités de nœud de sécurité et les unités de contrôle de sécurité, comme détaillé dans cette Spécification Générale (GS).
Informations techniques
| Article | Caractéristiques |
|---|---|
| Fabricant | Yokogawa |
| Modèle/Numéro de pièce | SAI143-H53/A4D00 |
| Description | Module d'entrée analogique |
| Nombre de canaux d'entrée | 16 canaux, isolation du module (*5) |
| Plage d'entrée nominale | 4 à 20 mA |
| Plage d'entrée admissible | 0 à 25 mA |
| Impédance d'entrée lors de la mise sous tension | 250 Ω + Valeur actuelle Chute de tension dans le circuit de protection d'entrée à l'intérieur du module (*6) |
| Impédance d'entrée pendant la mise hors tension | 500 kΩ minimum |
| Précision nominale | SAI143-H : ±16 µA (Plage d'entrée de 0,05 à 23 mA) (*3) (*4) |
| Fréquence de mise à jour des données | 40 ms |
| Dérive de température | ±16 µA/10 °C |
| Alimentation du transmetteur | 16,15 V minimum (à 20 mA) 26,4 V maximum (à 0 mA) (Limite de courant de sortie : 25 mA) |
| Réglage 2/4 fils | Réglage individuel du canal, modifié par les broches de réglage |
| Tension de tenue | 1,5 kV AC entre le signal d'entrée et le système pendant 1 minute (*2) |
| Consommation de courant maximale | Système 5 V : 320 mA Système 24 V : 550 mA |
| Poids | Environ 0,34 kg (Pour bornier à pince de pression ou câble MIL) Environ 0,39 kg (avec adaptateur d'interface de câble de signal) |
| Connexion externe | Bornier à pince de pression, câble MIL, câble de signal dédié |
| Soutenir les PRM | Disponible (SAI143-H) |
| Fonction Marche/Arrêt de l'Alimentation du Transmetteur (*7) | Disponible en configuration 2 fils, pour les 16 canaux en même temps |
Informations générales
- Cette Spécification Générale (GS) décrit les spécifications matérielles des modules E/S analogiques pouvant être montés sur l'unité de nœud de sécurité et l'unité de contrôle de sécurité.
Codes de modèle et de suffixe
- Modèle : Module d'entrée analogique SAI143 (4 à 20 mA, 16 canaux, isolation du module)
- Codes de suffixe :
- -S : Type standard
- -H : Avec communication HART [Version : R1.02.00] (*1)
- 5 : Pour bornier à pince de pression ou câble MIL sans protection contre l'explosion
- 6 : Avec adaptateur d'interface câble signal et sans protection contre l'explosion (*2)
- E : Pour bornier à pince de pression ou câble MIL avec protection contre les explosions
- F : Avec adaptateur d'interface câble signal et protection contre les explosions (*2)
- 3 : Avec ISA Standard G3 et température (-20 à 70 ºC)
- C : Avec ISA Standard G3 et installation haute densité (-20 à 70 ºC) (*5)
- Codes d'option :
- /A4S00 : Avec borne à pince de pression pour analogique [Modèle : STA4S-00]
- /A4S10 : Avec borne à pince de pression pour analogique (avec absorbeur de surtension) [Modèle : STA4S-10]
- /A4D00 : Avec bornier à pince de pression doublement redondant pour analogique (*3) [Modèle : STA4D-00]
- /A4D10 : Avec bornier à pince de pression doublement redondant pour analogique (avec absorbeur de surtension) [Nom de la pièce : STA4D-10]
- /PRP : Avec goupille de prévention de fausse insertion (*4)
- /CCC01 : Avec couvercle de connecteur pour câble MIL (pour câble ruban plat) [Modèle : SCCC01]
Configuration spécifique
- Modèle/Numéro de pièce : SAI143-H53/A4D00
- Détails de la configuration :
- -H : Avec communication HART [Version : R1.02.00] (*1)
- 5 : Pour bornier à pince de pression ou câble MIL sans protection contre l'explosion
- 3 : Avec ISA Standard G3 et température (-20 à 70 ºC)
- /A4D00 : Avec bornier à pince de pression doublement redondant pour analogique (*3) [Modèle : STA4D-00]
