Product Description
Présentation du produit

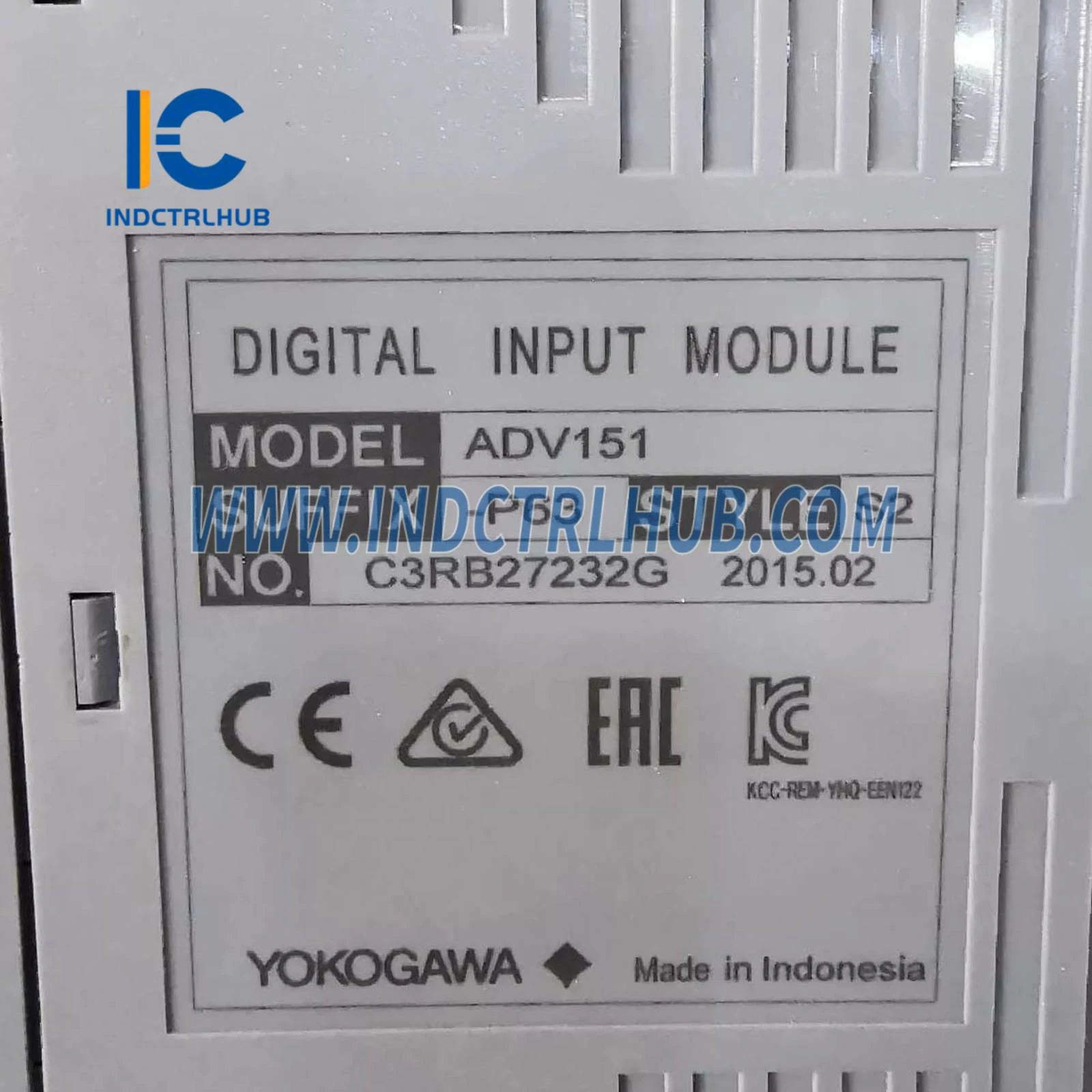

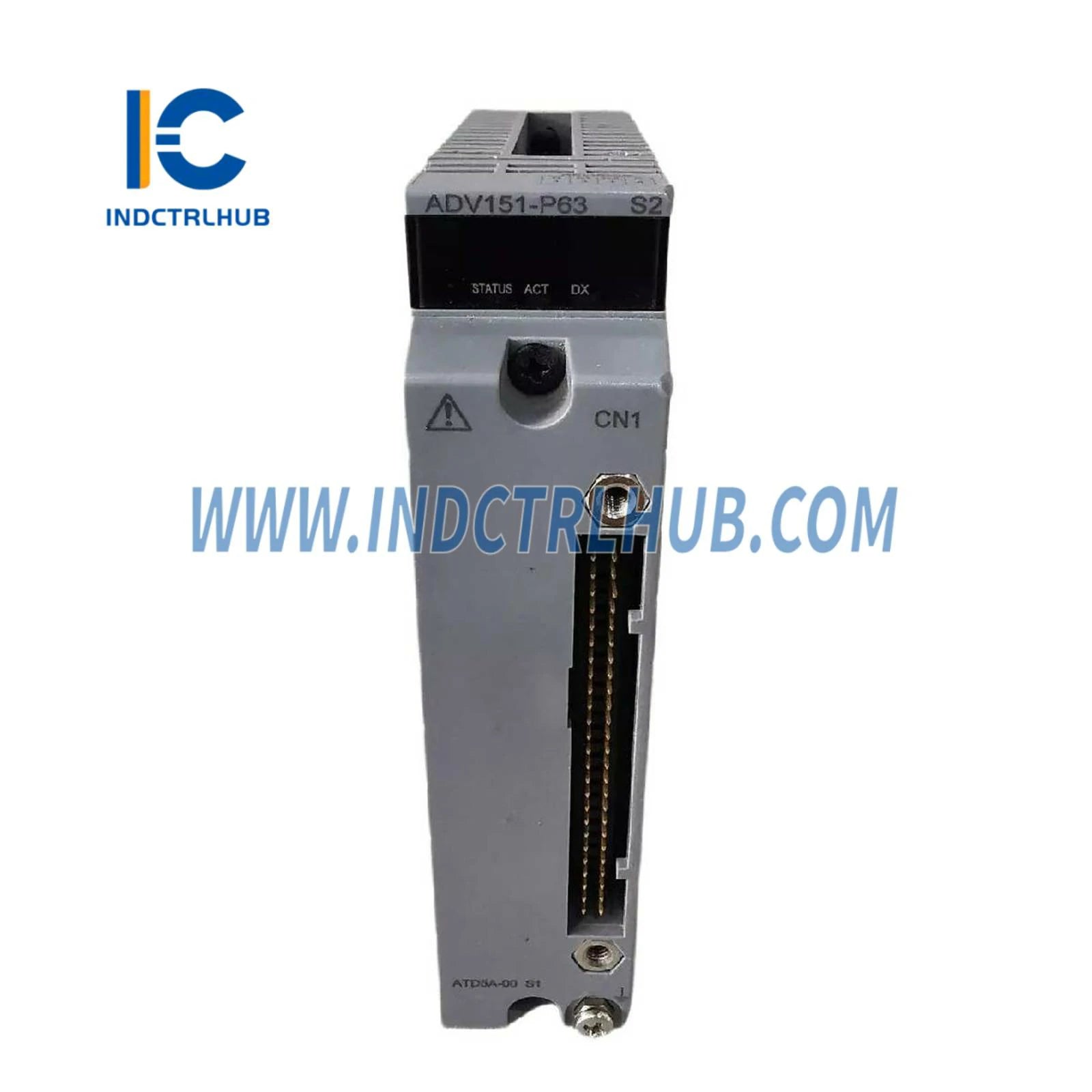

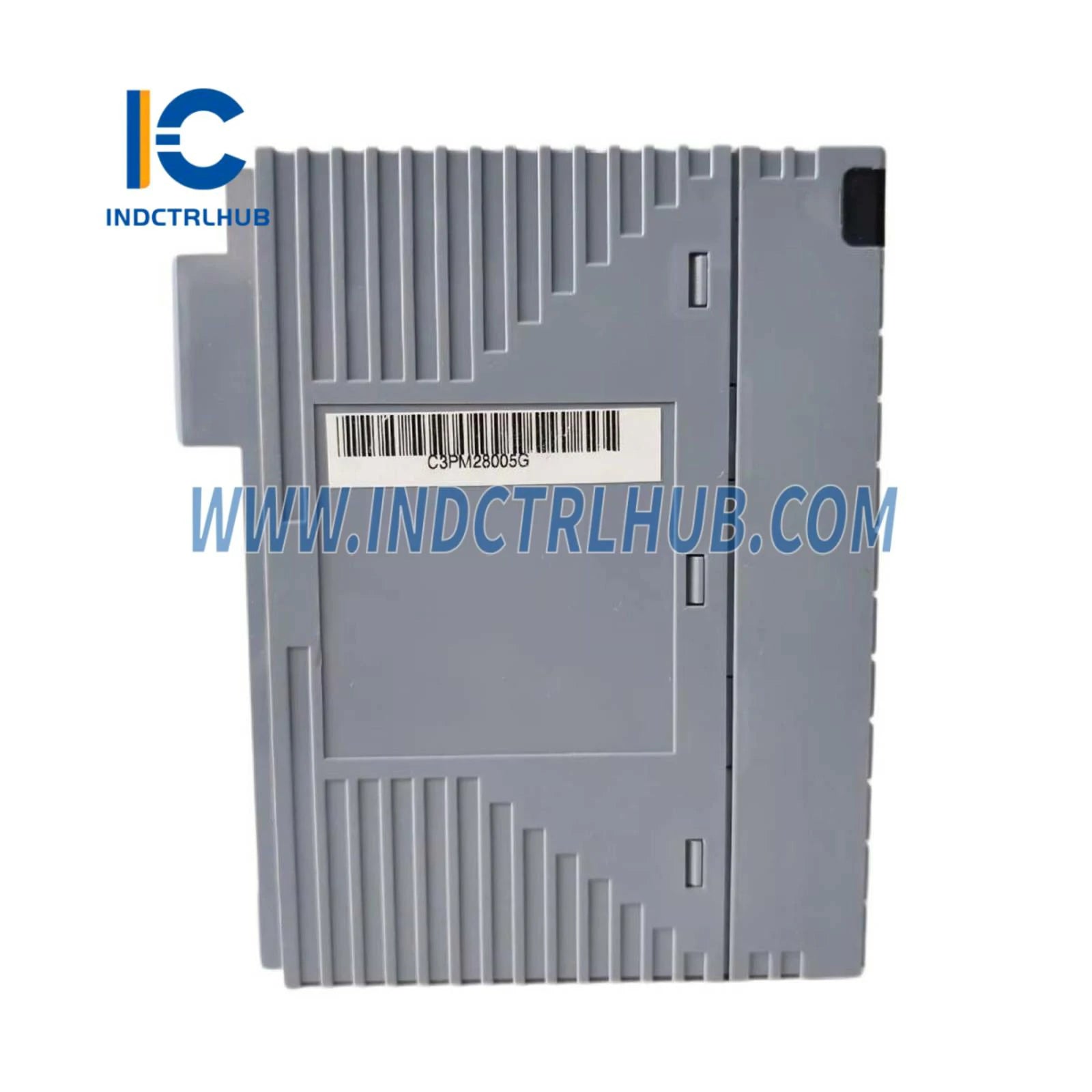

Le Yokogawa ADV151-P63 est un module d'entrée numérique conçu pour recevoir des signaux ON/OFF 24 V CC sur 32 canaux. Il prend en charge une configuration à double redondance et inclut une fonctionnalité d'entrée par bouton-poussoir avec la norme ISA Standard G3 et des options de plage de température étendue, ce qui le rend adapté aux applications industrielles robustes.
Spécifications techniques
Le module d'entrée numérique ADV151-P63 présente les spécifications suivantes (spécifiques à ADV151-P sauf indication contraire) :
| Article | Spécification |
|---|---|
| Modèle | ADV151-P |
| Nombre de canaux d'entrée | 32 |
| Tension d'entrée nominale (*2) | 24 V CC (puits/source) |
| Tension d'entrée ON | 18 à 26,4 V CC |
| Tension d'entrée OFF | 5,0 V CC ou moins |
| Courant d'entrée (à la tension d'entrée nominale) | 4,1 mA ±20 % / canal |
| Tension d'entrée maximale admissible | 30,0 V CC |
| Tension de tenue | Entre le signal d'entrée et le système : 2 kV AC, pendant 1 minute Entre les communs : 500 V AC, pendant 1 minute, commun à chaque canal de 16 (*3) |
| Fonctions |
Status Input : Fonction pour détecter l'état ON/OFF Entrée bouton-poussoir : Fonction pour compter les fronts du bouton-poussoir |
| Temps de réponse d'entrée | 8 ms ou moins (pour l'entrée de statut) |
| Temps minimum de détection ON | 20 ms (pour entrée par bouton-poussoir) |
| Cycle ON/OFF maximum | 25 Hz (pour entrée par bouton-poussoir) |
| Consommation de courant maximale | 500 mA (5 V CC) |
| Poids | Environ 0,30 kg |
| Connexion externe | Bornier à pince de pression, Câble dédié (AKB331), Câble connecteur MIL |
Modèle et codes de suffixe/option
Le ADV151-P63 comprend les détails de configuration suivants :
| Catégorie | Détails |
|---|---|
| Modèle | Module d'entrée numérique ADV151 (32 canaux, 24 V CC, isolé) |
| Codes de suffixe |
|
