Product Description
Présentation du produit

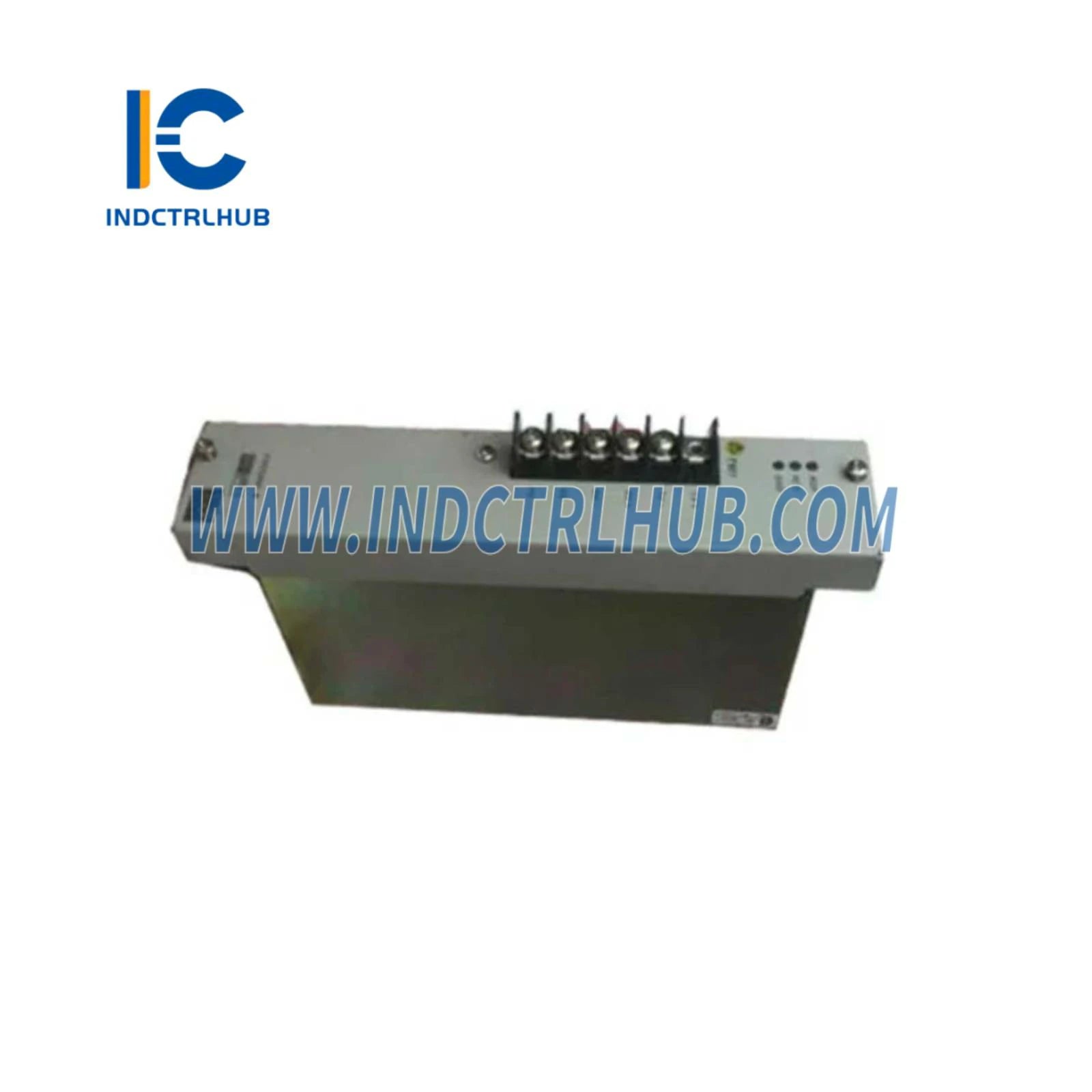

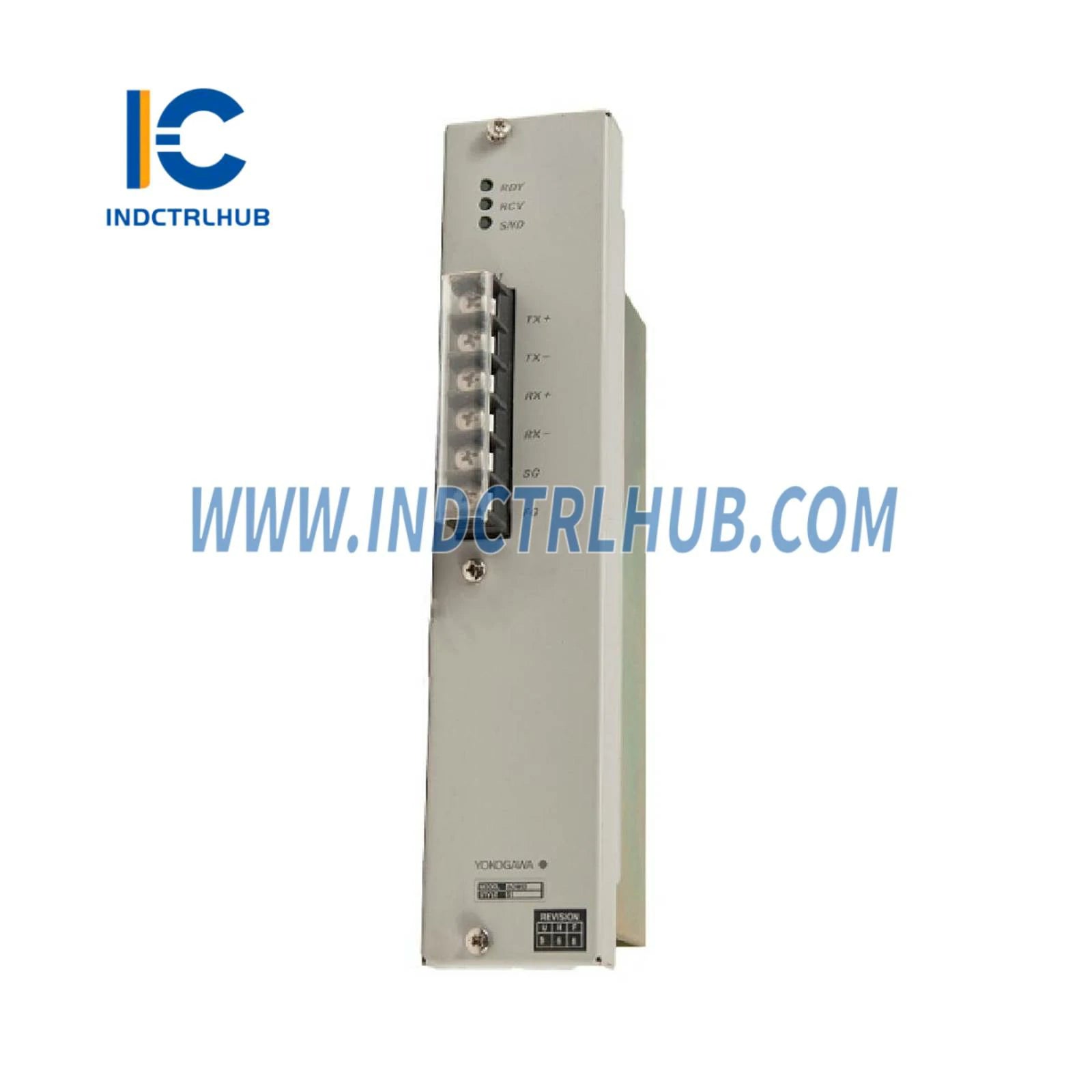

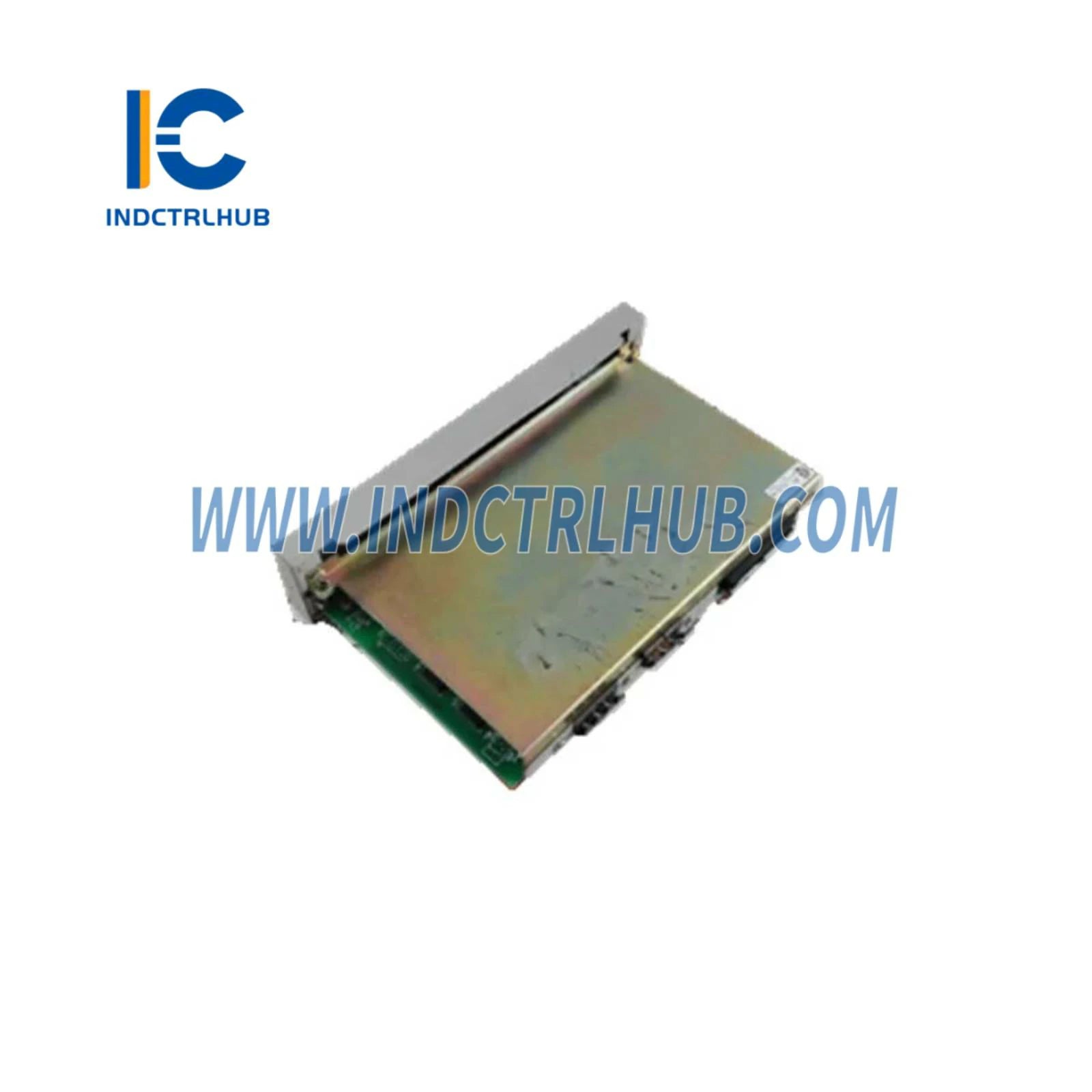

Le Yokogawa ACM12 RS422/485 est un module de communication RS422/485 conçu pour envoyer et recevoir des données vers/depuis des sous-systèmes tels que les PLC via des circuits de communication série. Avec des packages de communication pour sous-systèmes, il prend en charge à la fois les connexions point à point et multipoints, ce qui en fait une solution polyvalente pour les besoins de communication industrielle.
Spécifications techniques
Le module de communication ACM12 RS422/485 possède les spécifications suivantes :
| Article | Spécification |
|---|---|
| Modèle | ACM12 |
| Interface | RS-422 ou RS-485 (1 port) |
| Comment connecté | Point à point, Multipoint |
| Comment communique | Semi-duplex |
| Comment se synchronise | Synchronisation start-stop |
| Vitesse de communication | 1200/2400/4800/9600/19200 bps |
| Code de transmission | ASCII/binaire |
| Longueur des caractères | 7/8 bit |
| Longueur du bit d'arrêt | 1/2 bit |
| Vérification de parité | Aucun/impair/pair (Remarque : « Pas de parité » ne peut pas être spécifié à 19200 bps) |
| Lorsqu'un signal est reçu après la transmission des données | 1 ms |
| Distance de transmission | Max. 1200 m (Longueur totale) |
| Comment installé | Installé dans le module de communication Nest (Ne peut pas être combiné avec ACF11 ; peut être combiné avec ACM11) |
| Câblage | 3 paires de câble blindé ou AKB161 (câble pour connecter ACM12 avec FA500 ; max. 100 m) |
| Comment connecté | Connecté au terminal (6 pôles) avec des vis M4 |
| Consommation actuelle | 1 A (5,0 V CC) |
