Product Description
Présentation du produit
| Catégorie | Détails |
|---|---|
| Fabricant | Triconex (une marque de Schneider Electric) |
| Modèle/Numéro de pièce | 8112 |

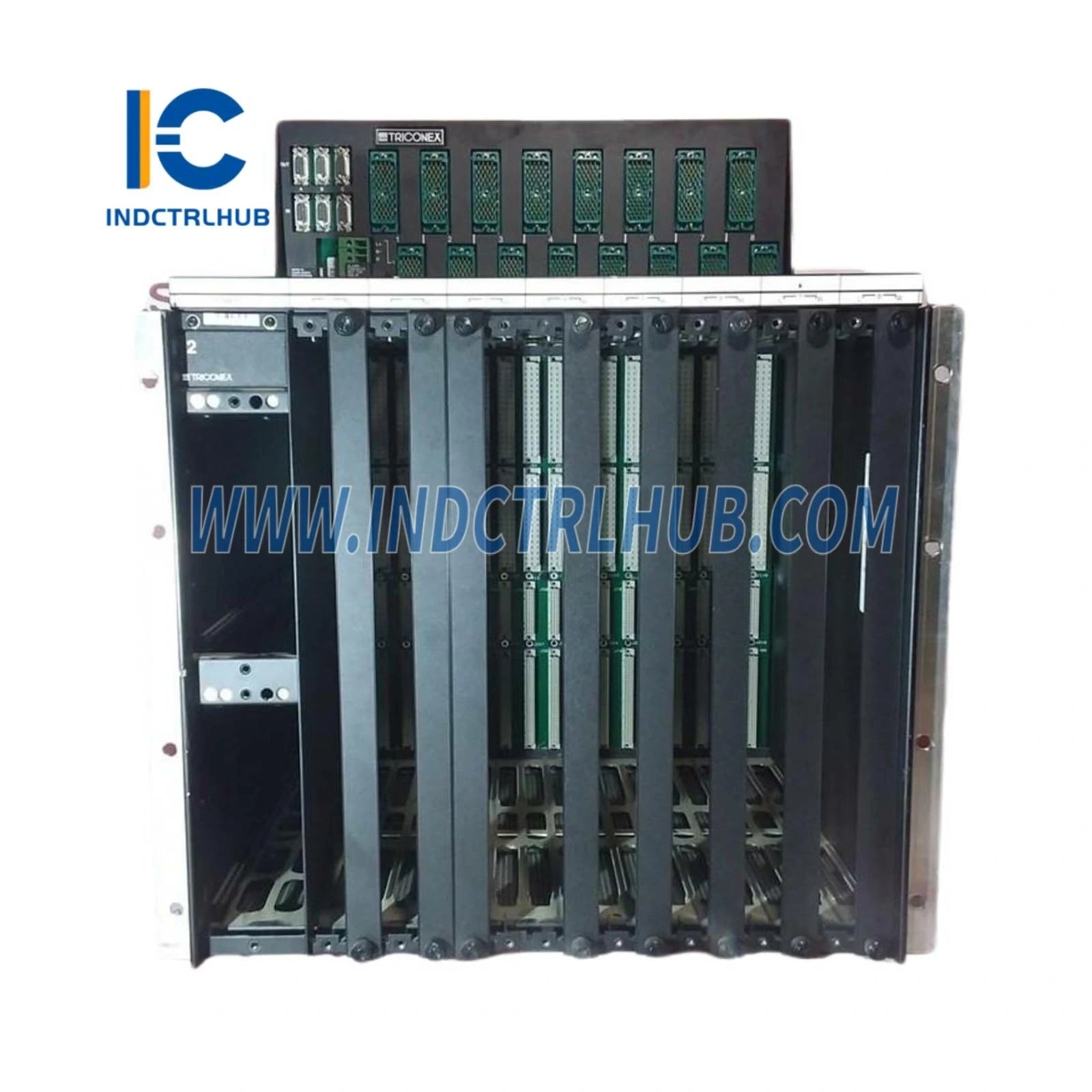

| Description | Châssis d'extension à distance conçu pour étendre le système instrumenté de sécurité Tricon (SIS) pour des configurations d'E/S à haute densité |
| Caractéristiques principales | Configuration haute densité, prend en charge les modules E/S distants, s'intègre aux contrôleurs Tricon, conception tolérante aux pannes |
Spécifications techniques
| Spécification | Détails |
|---|---|
| Modèle | 8112 |
| Type de produit | Châssis d'extension à distance |
| Dimensions | 19 in de large x 22,75 in de haut x 17,75 in de profondeur (48,3 cm x 57,8 cm x 45,1 cm) |
| Fabrication de châssis | Acier laminé à froid, zingué noir et soudé |
| Poids | Approx. 24,5 kg (54,0 lbs) |
| Température de fonctionnement | 0°C à 60°C (32°F à 140°F) |
| Compatibilité | Tricon et Tricon CX Safety Systems |
Options de connexion externe
| Type de connexion | Détails |
|---|---|
| Connexions prises en charge | Câbles d'extension de bus E/S (par exemple, modèle 9000-1) pour connexion au châssis principal ; prend en charge l'E/S à distance jusqu'à 1,2 mile (2 km) |
Caractéristiques fonctionnelles
| Fonctionnalité | Détails |
|---|---|
| Extension d'E/S | Étend la capacité pour des modules d'E/S supplémentaires au-delà du châssis principal (8110) |
| Tolérance aux pannes | Prend en charge l'architecture Triple Modular Redundancy (TMR) lorsqu'il est associé aux contrôleurs Tricon |
| Installation | Conception à haute densité pour loger l'alimentation, le processeur et les modules E/S ; se connecte via un bus E/S triplement redondant |
Modèle et Configuration
| Catégorie | Détails |
|---|---|
| Modèle de base | 8112 (Châssis d'extension à distance, configuration haute densité) |
| Configuration | Conçu pour un placement à distance du châssis principal ; s'intègre avec Tricon SIS pour les applications critiques en matière de sécurité |
